一.视图总览

在创建好工程后，可以看到在

a. Workspace Tool Window(创建工程添加进来的协议)

b. ICS/IXIT Tool Window(点击特定的协议出来)

分别如下图所示：

二.HFP配置

2.1. HFP版本配置

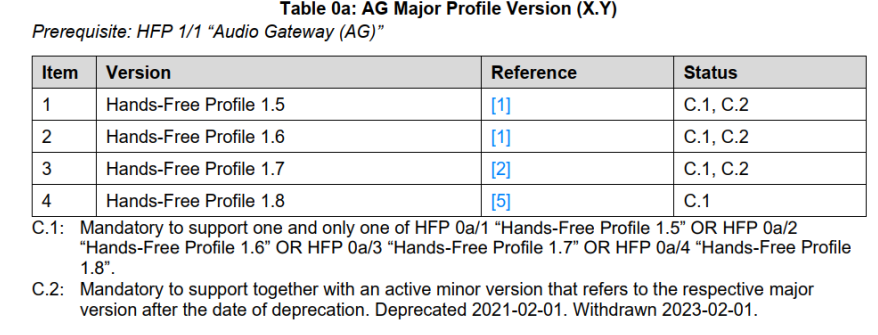

2.1.1. AG主版本配置

所以根据选择，我们选择1.8版本(我们的协议栈都要实现最新，防止过了BQB而面临短期过期)

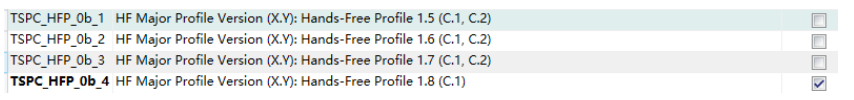

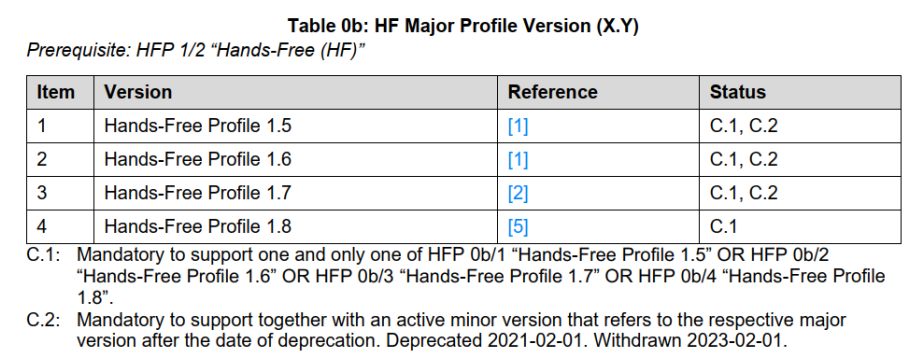

2.1.2. HF主版本配置

所以根据选择，我们选择1.8版本(我们的协议栈都要实现最新，防止过了BQB而面临短期过期)

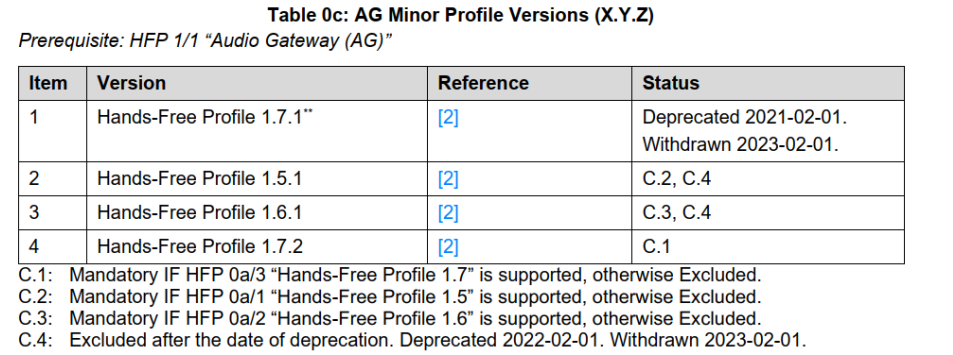

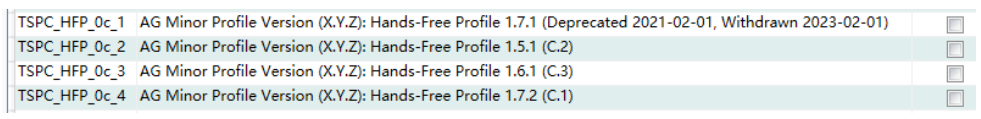

2.1.3. AG子版本配置

因为我们选择的是AG 1.8版本，所以我们在这里不勾选

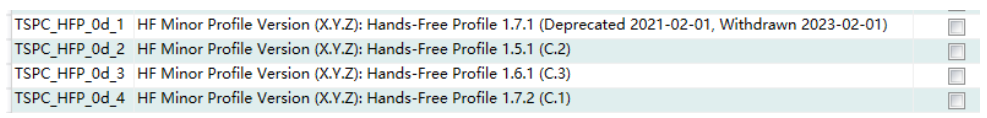

2.1.4. HF子版本配置

因为我们选择的是HF 1.8版本，所以我们在这里不勾选

2.2. HFP角色配置

因为我们要过HFP双角色，所以AG/HF都要勾选

2.3. HFP功能配置

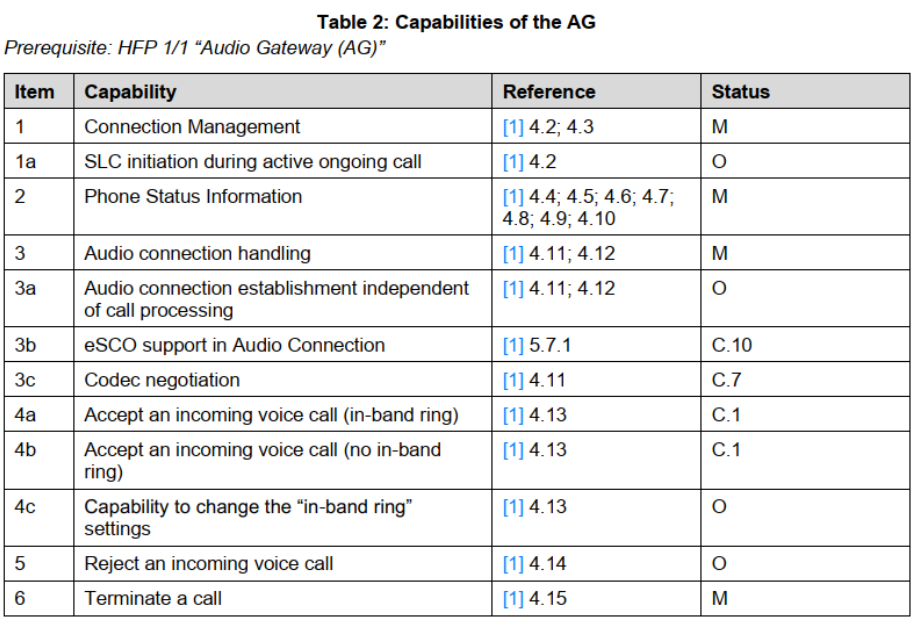

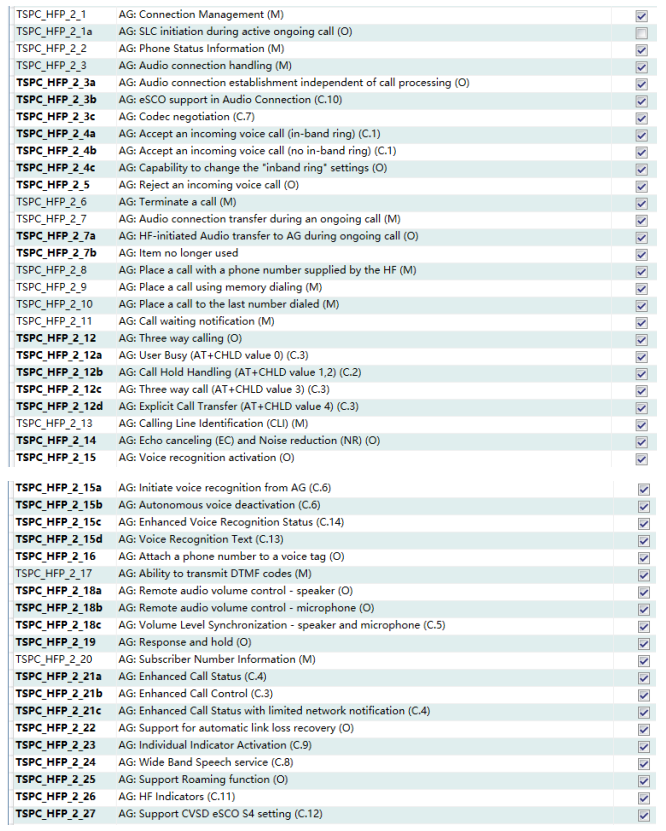

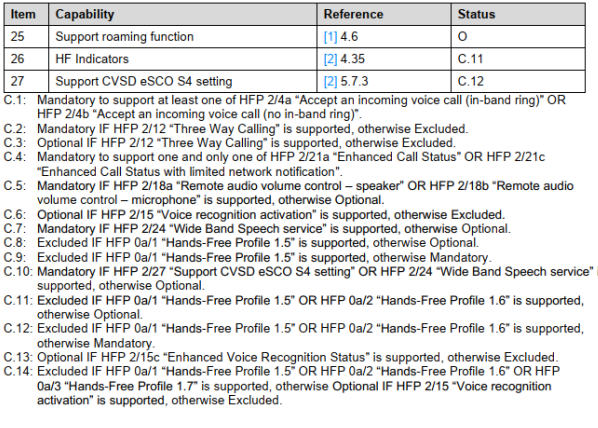

2.3.1. AG功能配置

我们在正式过BQB的时候其实只是过M项即可，但是为了验证我们协议栈的稳定性以及功能全面性，我们选择所有的功能都勾选。

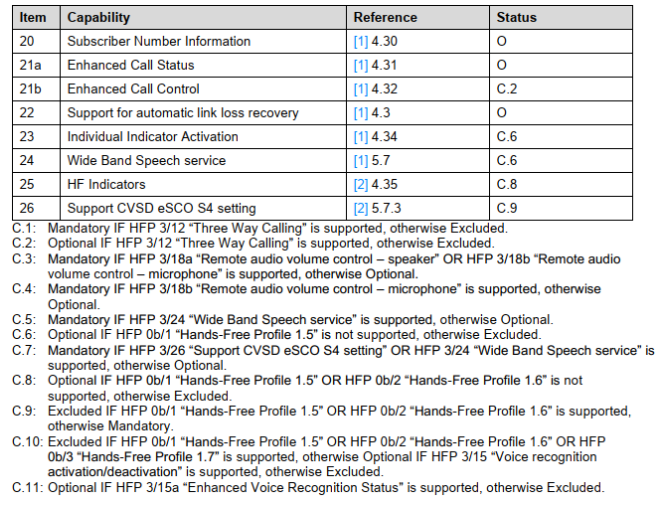

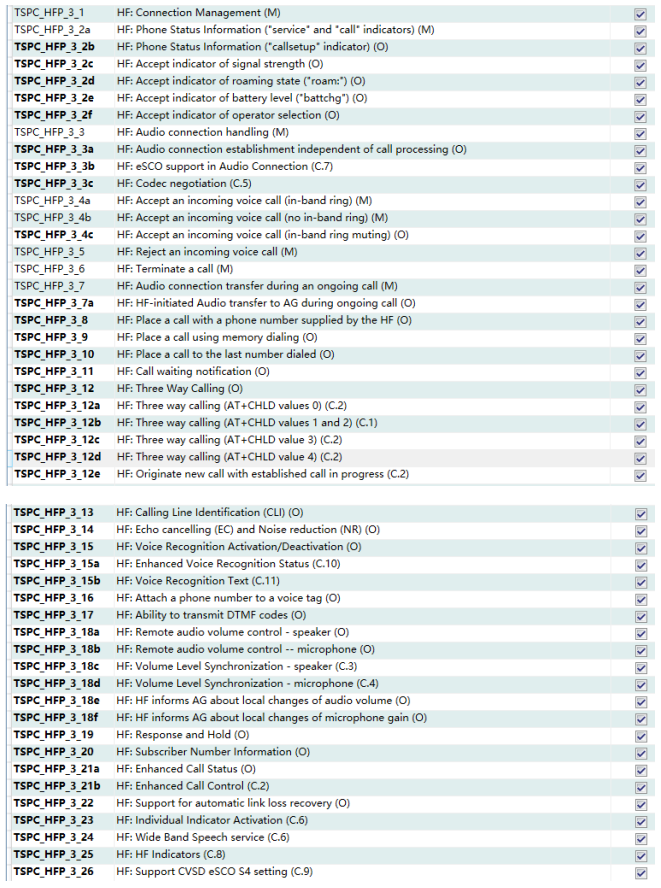

2.3.2. HF功能配置

我们在正式过BQB的时候其实只是过M项即可，但是为了验证我们协议栈的稳定性以及功能全面性，我们选择所有的功能都勾选。

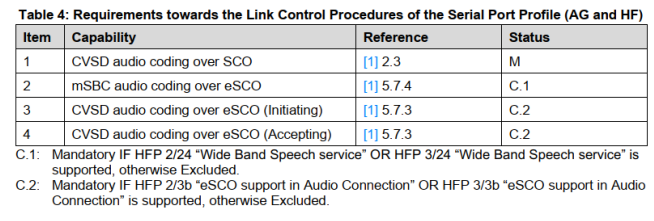

2.4. HFP Audio编码配置

我们在正式过BQB的时候其实只是过M项即可，但是为了验证我们协议栈的稳定性以及功能全面性，我们选择所有的功能都勾选。

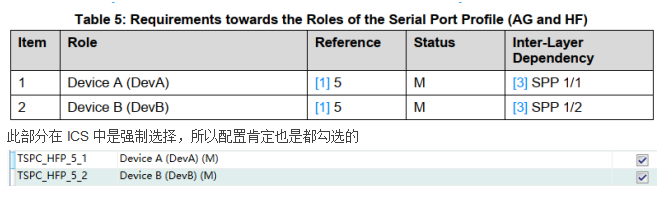

2.5. HFP SPP配置

此部分在ICS中是强制选择，所以配置肯定也是都勾选的

2.6. HFP GAP配置

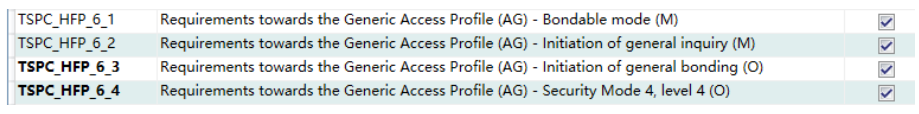

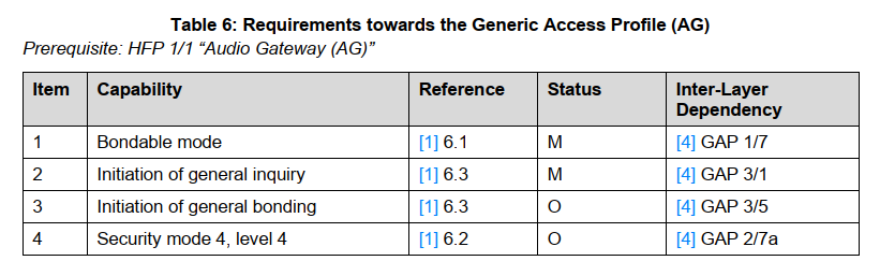

2.6.1. AG GAP配置

老规矩，我们一样都配置

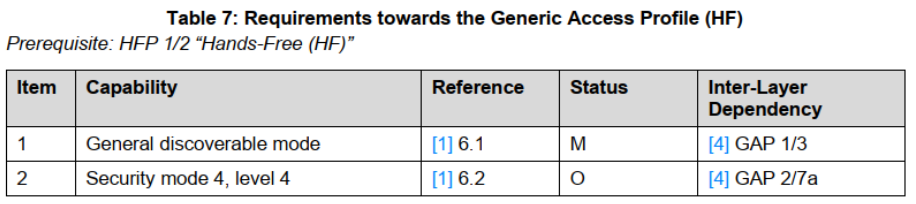

2.6.2. HF GAP配置

老规矩，我们都配置

2.7. HFP core配置

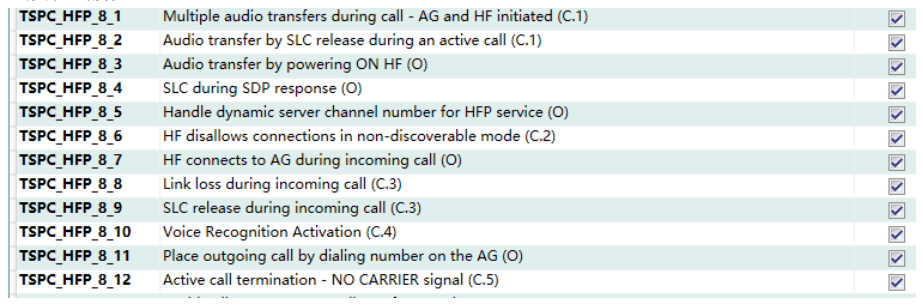

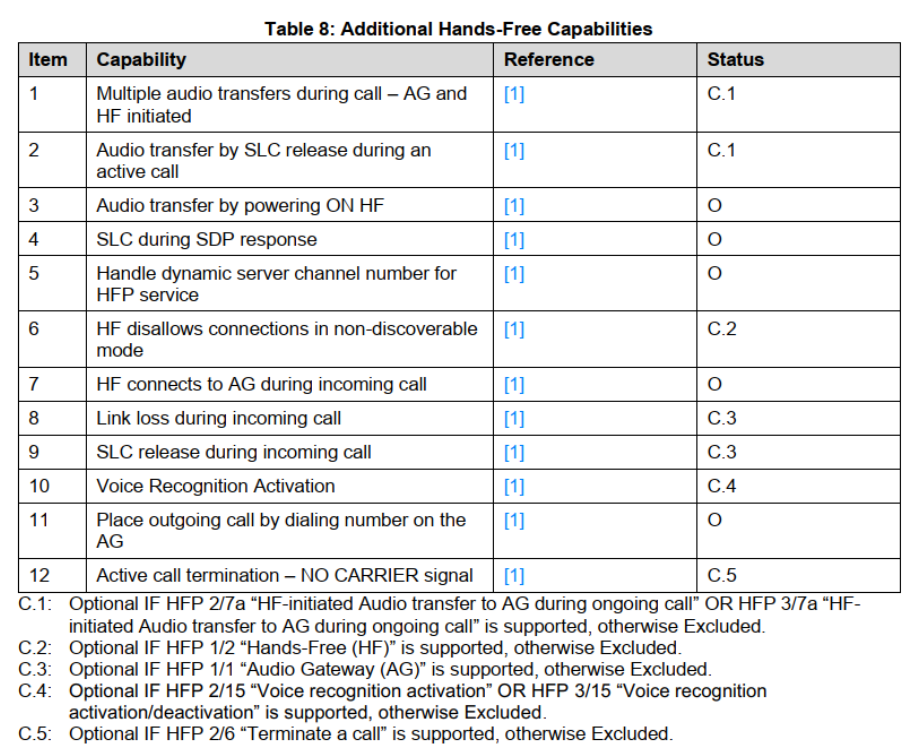

2.8. HFP 补充互操作性配置

老规矩，都配置

2.9. HFP配置总结

从前面我们的勾选我们看出来我们把所有的测试case都勾选了，但是真实过BQB的时候并不是这个样子，我们之所以都勾选，我们在前面已经说过，我们是为了验证协议栈的稳定性以及功能全面性，另外，你可能有疑问，既然都勾选，还写这个多小节干嘛，直接几句话说都勾选就行，我们之所以写这些小节，是想说明ICS的配置跟PTS是怎么样对应的，对于后续真实过BQB是有帮助的！

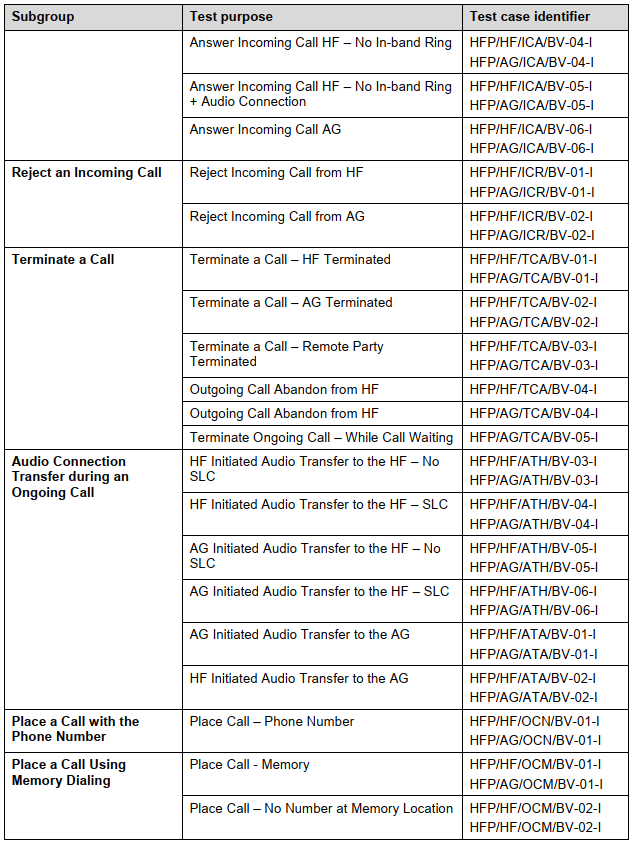

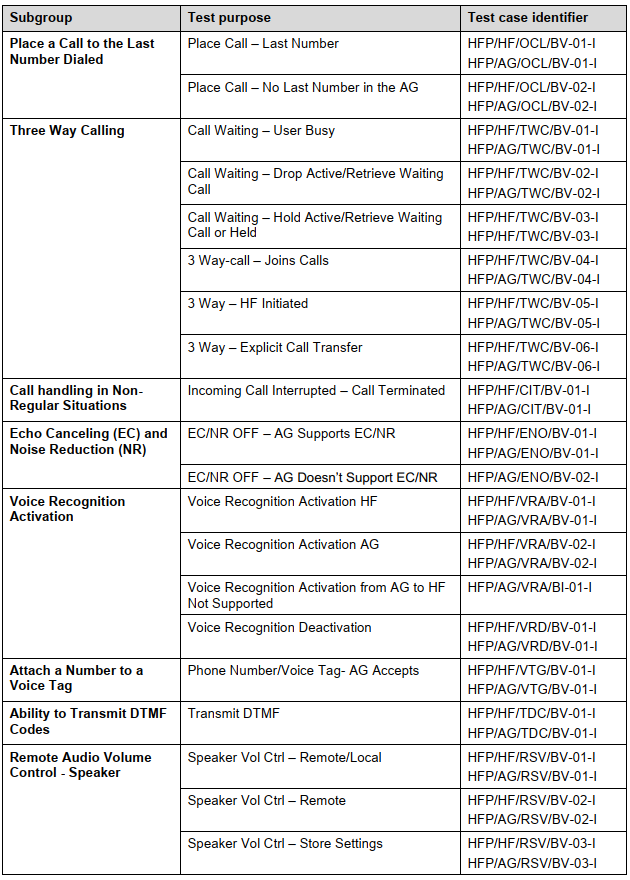

3. HFP Test Suite

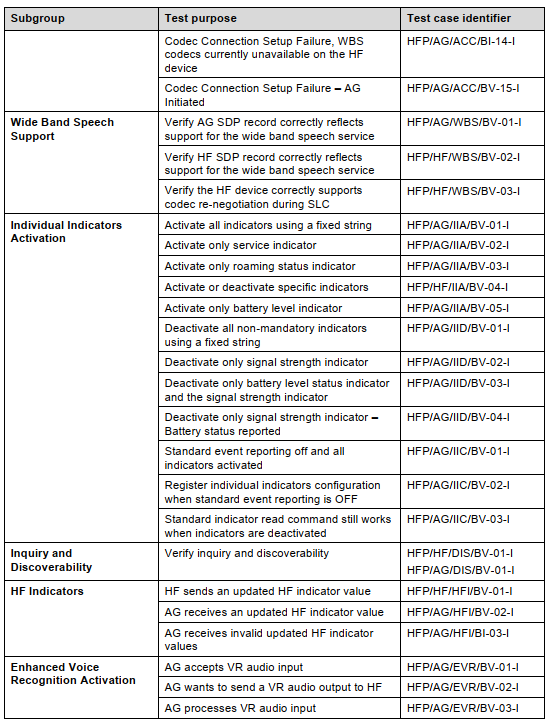

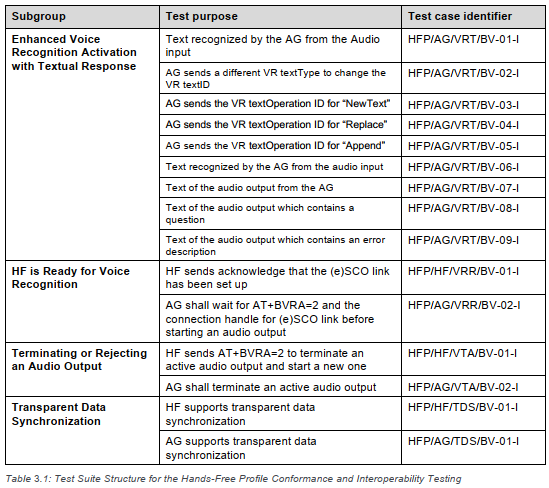

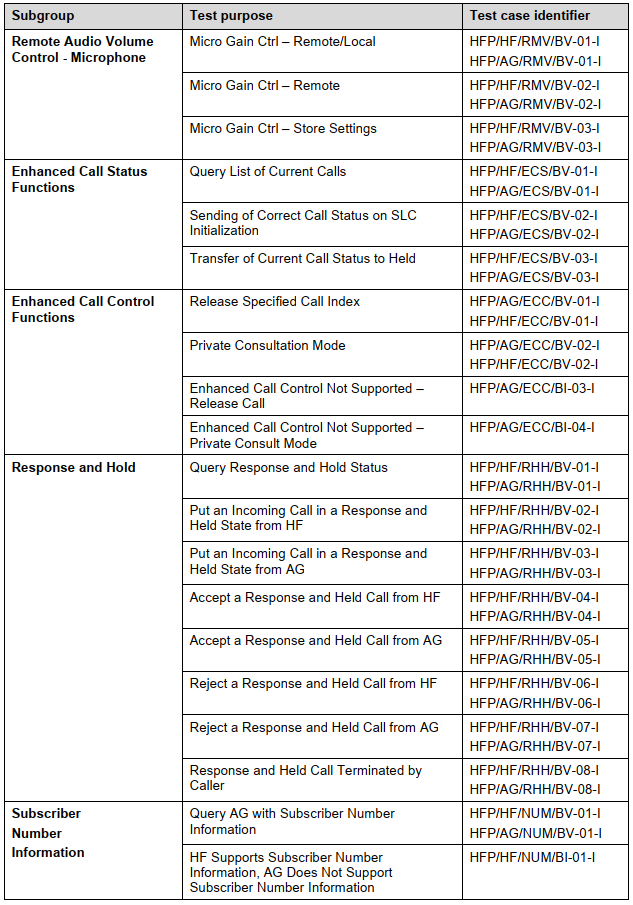

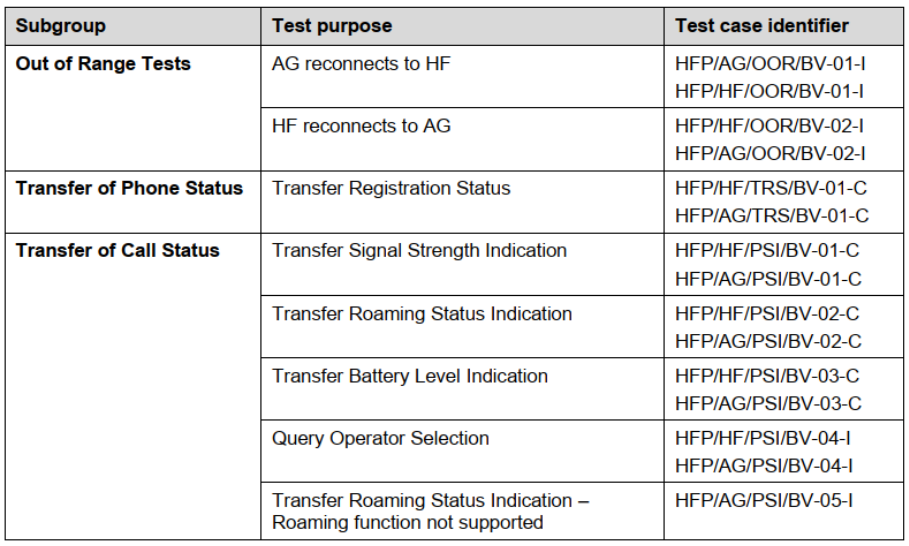

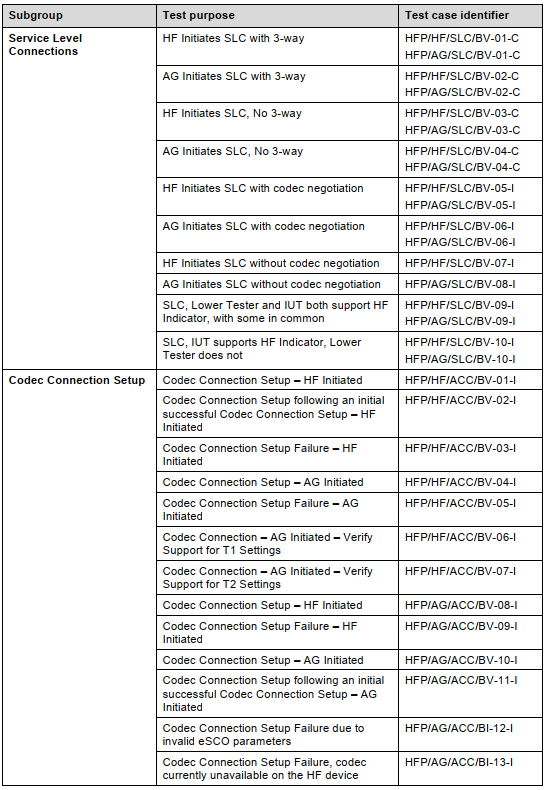

3.1. 测试结构

此结构就跟PTS中的Workspace Tool Window对应，限于截图不能太长，所以我们截取一部分

3.2. 测试缩写

在这些case中，你可能会见到很多缩写，我们整理如下：

参考文档：

HFP.ICS.p18ed3.pdf

HFP.IXIT.1.7.0.xlsx

HFP.TS.p23ed2.pdf

Profile.TCRL.2021-2.xlsx
