Winnolin绘制药时曲线图C-T

---

前言

药时曲线（C-T）：横坐标时间Time(h)，纵坐标血药浓度Concentration(ng/mL)。

---

一、各受试者C-T图

每个受试者一张图（分周期分制剂绘制，分别绘制算术坐标和对数坐标）

1.导入数据

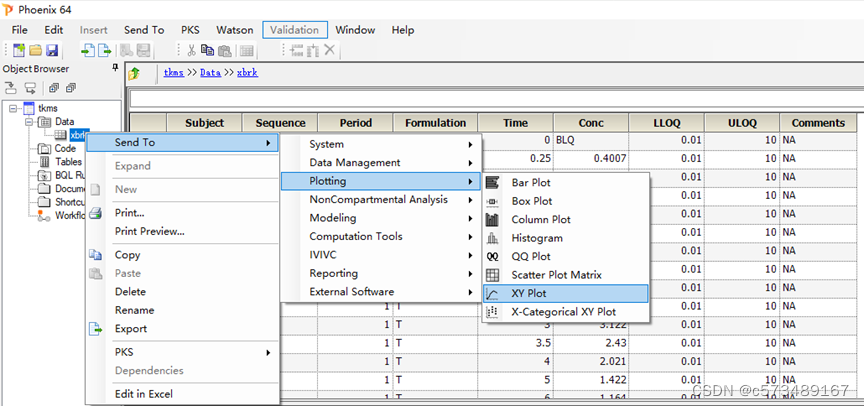

将导入到Winnolin的血药浓度数据，Send To—Ploting—XY Plot（线性图）。
需要说明：导入的数据需要包括的变量：Subject（受试者标识符，通常为随机号），Sequence（序列），Period（周期），Formulation（制剂），Time（时间），Concentration（浓度）。

2.设置-运行

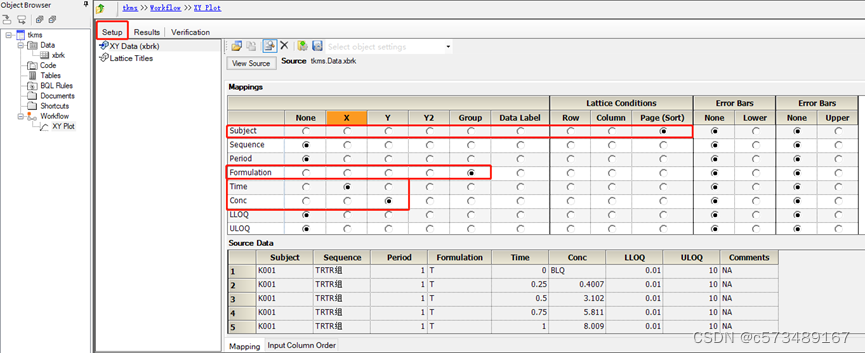

Mapping规则：Period和Formulation可作为分组因素。（考虑了周期和制剂因素）

2.查看结果，修改参数

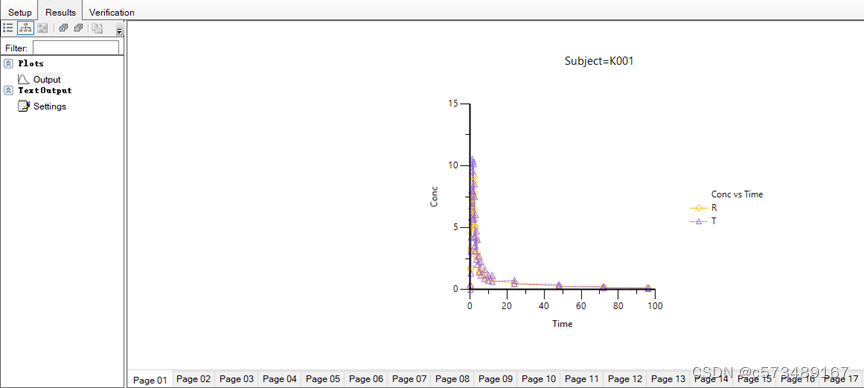

查看运行结果，每一个Page为一个受试者的结果。

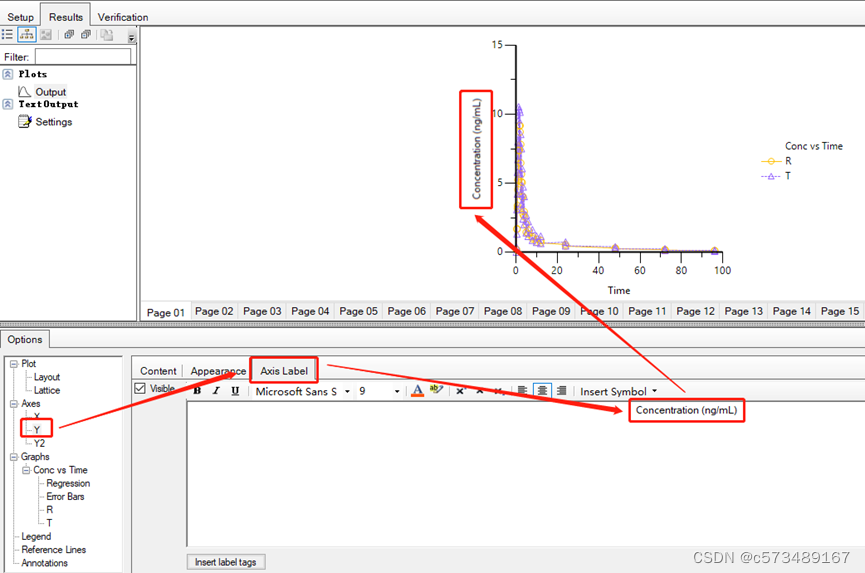

修改横纵坐标的标签：直接修改

修改纵坐标标尺：Linear：线性坐标，Logarithmic：选择e。

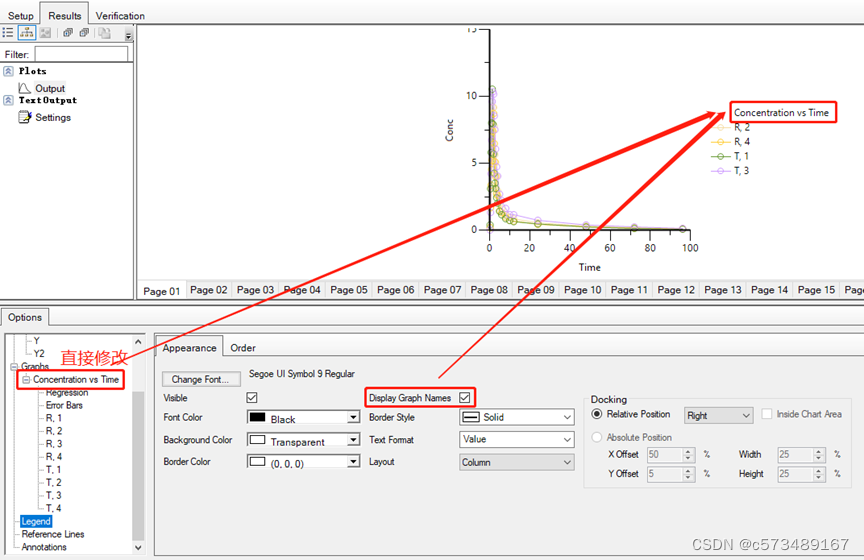

修改图例
图例名称：直接修改
Display Graph Names：是否显示图例名称
Visible：是否显示图例

图分布设置（一页放几张图）
默认Bind Lattice to Data，先将默认选项点掉，然后选择Collapse Sparse Latticing，修改行列数。Lattice Rows：行，Lattice Column：列。

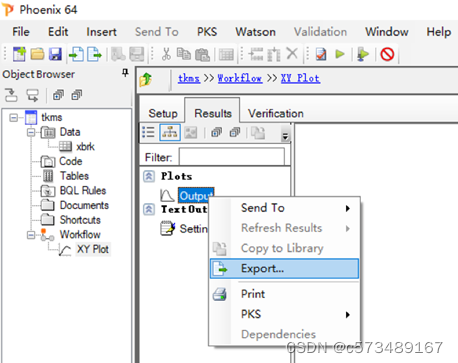

导出图片：Export

---

二、各制剂C-T图

分制剂所有受试者C-T图（所有受试者在一张图，分别绘制算术坐标和对数坐标）

1.导入数据

同上

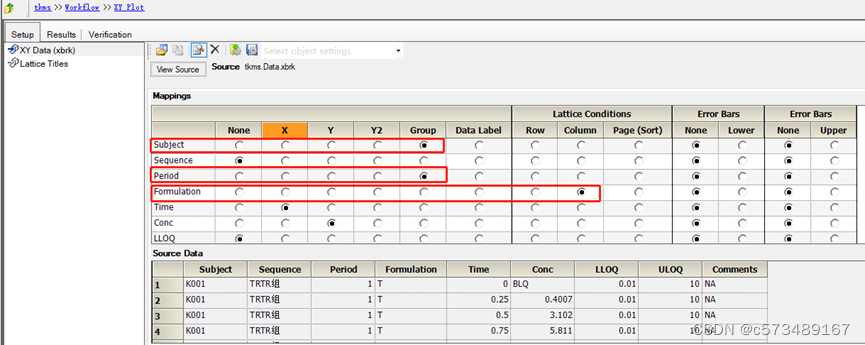

2.设置-运行

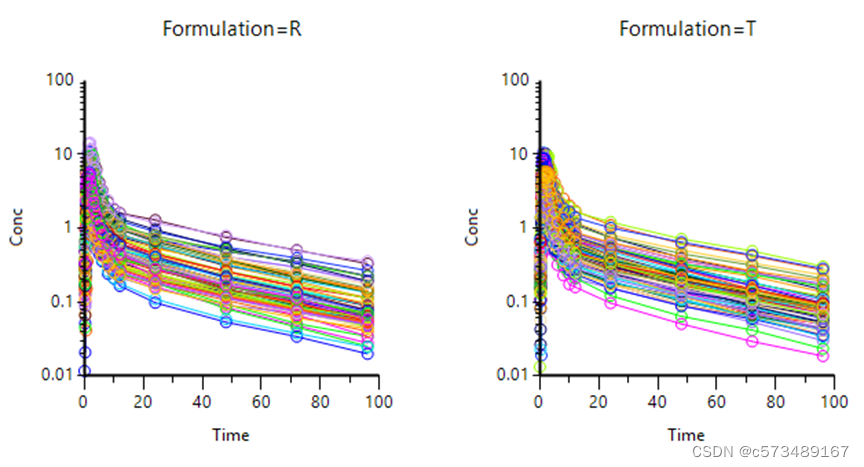

分制剂绘制，所有受试者绘制到一张图中。

2.查看结果，修改参数

---

三、平均C-T图

平均C-T图（标注Mean±SD，分受试制剂和参比制剂，分别绘制算术坐标和对数坐标）

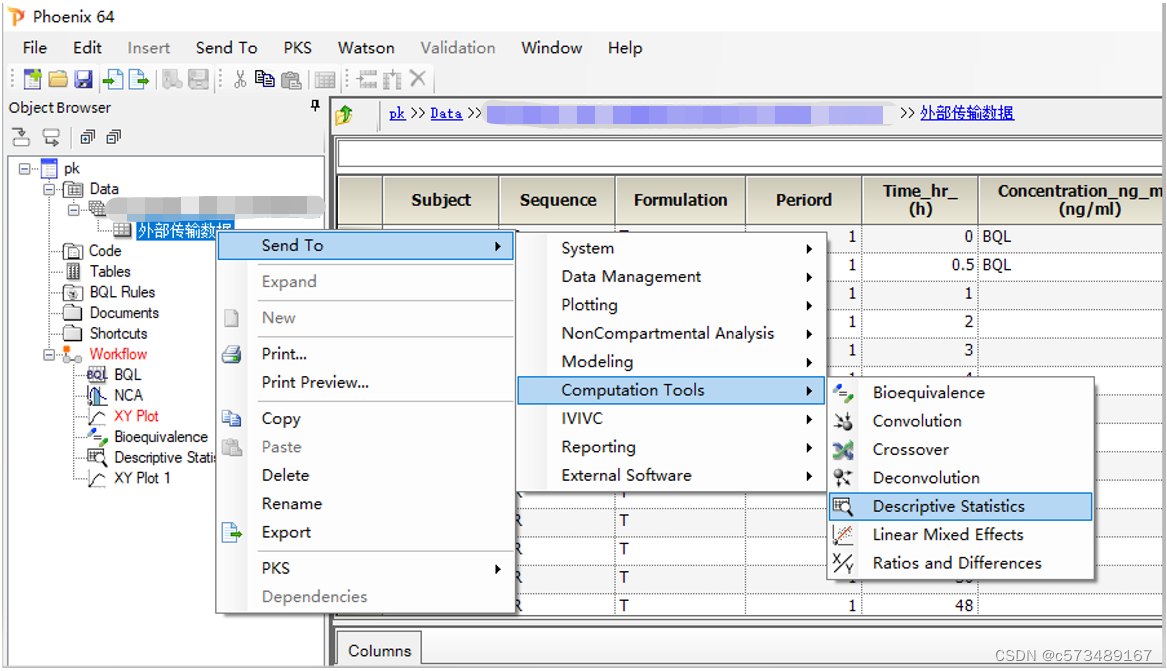

1.计算统计量

2.设置统计量计算参数（Set Up）

设置1：制剂（Sort）、时间（Sort）、Concentration（Summary）
设置2：统计量均值和标准
设置完成，运行

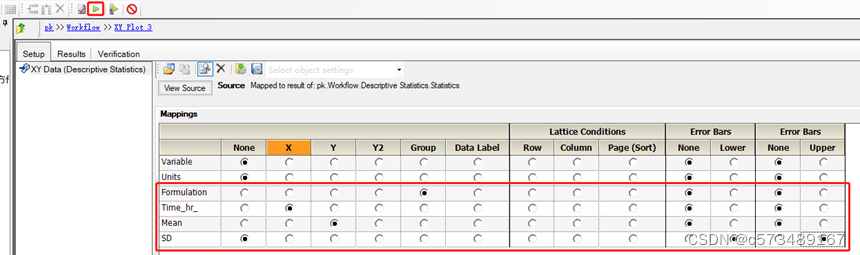

3.绘图XY Plot

同上，导入数据
X轴：时间
Y轴：Mean
Group：Formulation（制剂）
设置完成，运行

4.查看结果，修改参数
