外观模式：简化复杂子系统的访问与使用

news 2026/5/30 19:15:49

文章目录

1. 简介
2. 外观模式的基本结构
3. 外观模式的实现步骤
4. 外观模式的应用与实例
- 4.1 图形界面库的外观模式应用
- 4.2 文件压缩与解压缩的外观模式应用
- 4.3 订单处理系统的外观模式应用
5. 外观模式的优缺点
- 5.1 优点
- 5.2 缺点
6. 总结

1. 简介

外观模式是一种结构型设计模式，它提供了一个统一的接口，用于简化复杂子系统的访问和使用。通过外观模式，可以隐藏子系统的复杂性，并将其封装在一个高层接口之后，使得客户端可以通过调用这个外观接口来间接地访问子系统的功能。外观模式有助于降低系统的耦合度，提高系统的灵活性和可维护性。

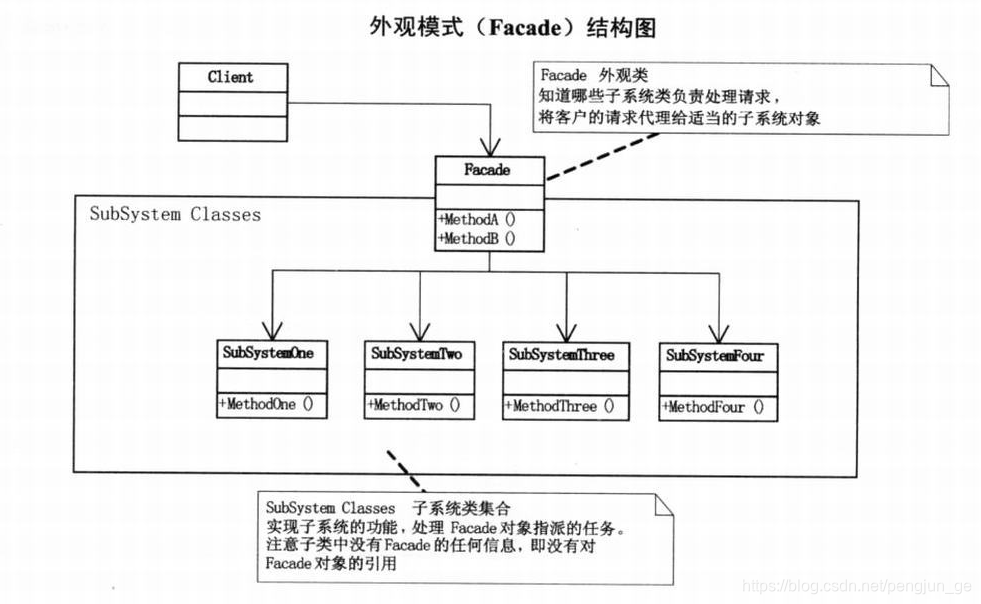

2. 外观模式的基本结构

外观模式由以下几个核心角色组成：

客户端角色（Client）：通过外观接口与子系统进行交互。
外观角色（Facade）：封装了子系统的复杂性，提供简单的高层接口给客户端使用。
子系统角色（Subsystem）：负责具体的功能实现。

3. 外观模式的实现步骤

通过以下步骤可以实现外观模式：

定义子系统的各个组件及其功能，确保每个组件都能够独立工作。
创建外观类，将子系统的功能封装在外观类中。
在外观类中实现对子系统的统一访问接口，这个接口应该简单明了。
客户端通过外观类来访问子系统，无需直接与子系统的组件进行交互。

代码示例：

// 子系统组件A
class SubsystemA {public void operationA() {// 实现具体的功能逻辑}
}// 子系统组件B
class SubsystemB {public void operationB() {// 实现具体的功能逻辑}
}// 外观类
class Facade {private SubsystemA subsystemA;private SubsystemB subsystemB;public Facade() {subsystemA = new SubsystemA();subsystemB = new SubsystemB();}public void operation() {subsystemA.operationA();subsystemB.operationB();// 其他子系统组件的调用}
}// 客户端
public class Client {public static void main(String[] args) {Facade facade = new Facade();facade.operation();}
}

4. 外观模式的应用与实例

4.1 图形界面库的外观模式应用

在图形界面库中，可能存在各种复杂的子系统组件，如窗口、按钮、标签等。使用外观模式可以将这些组件封装在一个高层的外观类中，客户端只需通过外观类来操作这些组件，从而简化了客户端的使用过程。

4.2 文件压缩与解压缩的外观模式应用

在文件压缩与解压缩过程中，可能需要调用各种算法和组件来完成。使用外观模式可以将这些复杂的操作封装在一个高层的外观类中，对外提供简单的接口，使得客户端可以方便地进行文件压缩和解压缩的操作。

4.3 订单处理系统的外观模式应用

在订单处理系统中，可能涉及到多个子系统组件，如库存管理、支付系统、物流跟踪等。使用外观模式可以将这些组件封装在一个高层的外观类中，对外提供统一的接口，使得客户端可以方便地处理订单，而不需要关注底层子系统的具体实现细节。
下面是一个简单的订单处理系统的外观模式示例：

// 库存管理子系统
class InventorySystem {public void updateInventory(String productId, int quantity) {// 更新库存逻辑System.out.println("更新库存：产品ID：" + productId + " 数量：" + quantity);}
}// 支付系统子系统
class PaymentSystem {public void processPayment(String orderId, double amount) {// 处理支付逻辑System.out.println("支付处理：订单ID：" + orderId + " 金额：" + amount);}
}// 物流跟踪子系统
class LogisticsSystem {public void shipOrder(String orderId) {// 发货逻辑System.out.println("发货处理：订单ID：" + orderId);}
}// 外观类 - 订单处理系统
class OrderProcessingFacade {private InventorySystem inventorySystem;private PaymentSystem paymentSystem;private LogisticsSystem logisticsSystem;public OrderProcessingFacade() {inventorySystem = new InventorySystem();paymentSystem = new PaymentSystem();logisticsSystem = new LogisticsSystem();}public void processOrder(String productId, int quantity, double amount) {String orderId = generateOrderId();// 更新库存inventorySystem.updateInventory(productId, quantity);// 处理支付paymentSystem.processPayment(orderId, amount);// 发货logisticsSystem.shipOrder(orderId);// 其他订单处理的逻辑// ...}private String generateOrderId() {// 生成订单ID的逻辑return "12345";}
}// 客户端代码
public class Client {public static void main(String[] args) {OrderProcessingFacade facade = new OrderProcessingFacade();String productId = "ABC123";int quantity = 10;double amount = 100.0;facade.processOrder(productId, quantity, amount);}
}

在这里插入图片描述

在上述示例中，我们模拟了一个订单处理系统，包含了库存管理、支付系统和物流跟踪等子系统组件。通过外观模式，我们将这些子系统组件封装在OrderProcessingFacade外观类中，并提供了统一的接口processOrder用于处理订单。

客户端代码中，创建了一个OrderProcessingFacade实例，并调用processOrder方法来处理订单。客户端无需关注底层子系统的具体实现细节，只需要通过外观类来操作订单，从而简化了客户端的使用过程。

注意：上述示例为了简化演示，并未添加详细的业务逻辑，实际应用中可能需要更加完善的实现。

5. 外观模式的优缺点

5.1 优点

简化接口，降低使用难度：外观模式提供了一个简单的高层接口，隐藏了底层子系统的复杂性，使得客户端更容易使用。
解耦子系统，提高灵活性和可维护性：通过外观类，将客户端与子系统分离，使得子系统的变化不会影响到客户端，提高了系统的灵活性和可维护性。
提供高层次接口，简化系统架构：外观模式可以作为系统的一部分，提供更高层次的接口，简化了系统的架构。

5.2 缺点

违背开闭原则：如果需要新增或修改功能，可能需要修改外观类的代码。
不符合单一职责原则：外观类承担了过多的责任，可能变得庞大而复杂。

6. 总结

外观模式，也称为门面模式，是一种结构型设计模式，旨在将复杂的子系统封装为一个简单易用的接口，以减少系统的复杂度并提高代码的可维护性和灵活性。

外观模式通过定义一个高层接口来隐藏子系统的底层复杂性，使得客户端无需了解和调用复杂的子系统逻辑和接口，而只需调用简单易用的外观类接口即可完成相应的操作。这样，极大地简化了客户端调用代码，并提高了代码的可读性、可维护性和扩展性。

外观模式对于软件开发有着很多的积极影响：

降低系统复杂度：外观模式可以将系统中复杂的子系统进行封装，从而将系统的复杂度降低到合理的水平。
提高代码可维护性：外观模式将子系统进行封装，减少了客户端与子系统之间的耦合，从而让系统变得更加易于维护。
提高代码的可读性：外观模式将子系统的复杂逻辑隐藏在外观类后面，使得代码变得更加简洁、易读。
改善代码的结构性：外观模式可以提高代码的结构性，使得代码更加规范、易懂。
提高代码的可扩展性：外观模式提供了一个简单的接口，当需要添加新的子系统时，只需要在外观类中添加相应的方法实现，而不影响客户端代码。

总的来说，外观模式在软件开发中有着广泛的应用，它能够显著地提高代码的可维护性、可读性、可扩展性和结构性。同时，它也有助于降低软件的复杂度，使得软件开发变得更加简单、易于实现。
