【Android AIDL之详细使用】

一级目录

概述

AIDL叫Android接口定义语言，是用于辅助开发者完成Android跨进程编程的工具。

从某种意义上说AIDL其实是一个模板，因为在使用过程中，实际起作用的并不是AIDL文件，而是据此而生成的一个IInterface的实例代码，AIDL其实是为了避免我们重复编写代码而出现的一个模板。

设计AIDL这门语言的目的就是为了实现进程间通信。在Android系统中，每个进程都运行在一块独立的内存中，在其中完成自己的各项活动，与其他进程都分隔开来。可是有时候我们又有应用间进行互动的需求，比较传递数据或者任务委托等，AIDL就是为了满足这种需求而诞生的。通过AIDL，可以在一个进程中获取另一个进程的数据和调用其暴露出来的方法，从而满足进程间通信的需求

通常，暴露方法给其他应用进行调用的应用称为服务端，调用其他应用的方法的应用称为客户端，客户端通过绑定服务端的Service来进行交互

使用场景

• App开发中，webview的优化是个绕不开的，而且与native的相互通信经常会碰到crash情况，webview写到一个单独的进程中，通过aidl通信，就很大程度上避免了这种情况；

• 现在车机开发需求比较大，车机上的app相互通信的情况是比较多的，尤其是与语音的交互，只要需要让语音操作的App都是需要暴露接口给语音模块的；一般的暴露接口都是需要AIDL的方式来暴露；

语法相关

AIDL的语法十分简单，与Java语言基本保持一致，但是需要记住以下几点规则：

• AIDL文件以 .aidl 为后缀名

• AIDL支持的数据类型分为如下几种：

  • 八种基本数据类型：byte、char、short、int、long、float、double、boolean
  • String，CharSequence
  • 实现了Parcelable接口的数据类型
  • List 类型。List承载的数据必须是AIDL支持的类型，或者是其它声明的AIDL对象
  • Map类型。Map承载的数据必须是AIDL支持的类型，或者是其它声明的AIDL对象
  • 实现了Parcelable接口的数据类型

• AIDL文件可以分为两类。一类用来声明实现了Parcelable接口的数据类型，以供其他AIDL文件使用那些非默认支持的数据类型。还有一类是用来定义接口方法，声明要暴露哪些接口给客户端调用，定向Tag就是用来标注这些方法的参数值

• 定向Tag。定向Tag表示在跨进程通信中数据的流向，用于标注方法的参数值，分为 in、out、inout 三种。其中 in 表示数据只能由客户端流向服务端， out 表示数据只能由服务端流向客户端，而 inout 则表示数据可在服务端与客户端之间双向流通。此外，如果AIDL方法接口的参数值类型是：基本数据类型、String、CharSequence或者其他AIDL文件定义的方法接口，那么这些参数值的定向 Tag 默认是且只能是 in，所以除了这些类型外，其他参数值都需要明确标注使用哪种定向Tag。

• 明确导包。在AIDL文件中需要明确标明引用到的数据类型所在的包名，即使两个文件处在同个包名下

编码实践

纸上得来终觉浅,绝知此事要躬行，show your the code；客户端通过绑定服务端的Service的方式来调用服务端的方法，实现模拟登录，获取书籍详情的的功能，实现应用间的数据共享。

服务端：

java文件

先把 service 创建出来

public class AIDLService extends Service {@Nullable@Overridepublic IBinder onBind(Intent intent) {return null;}
}

新建一个工程，包名就定义为 com.ze.aidlservice
首先，在应用中需要用到一个 Book 类，而 Book 类是两个应用间都需要使用到的，所以也需要在AIDL文件中声明Book类，为了避免出现类名重复导致无法创建文件的错误，这里需要先建立 BookManager AIDL 文件，之后再创建 Book 类

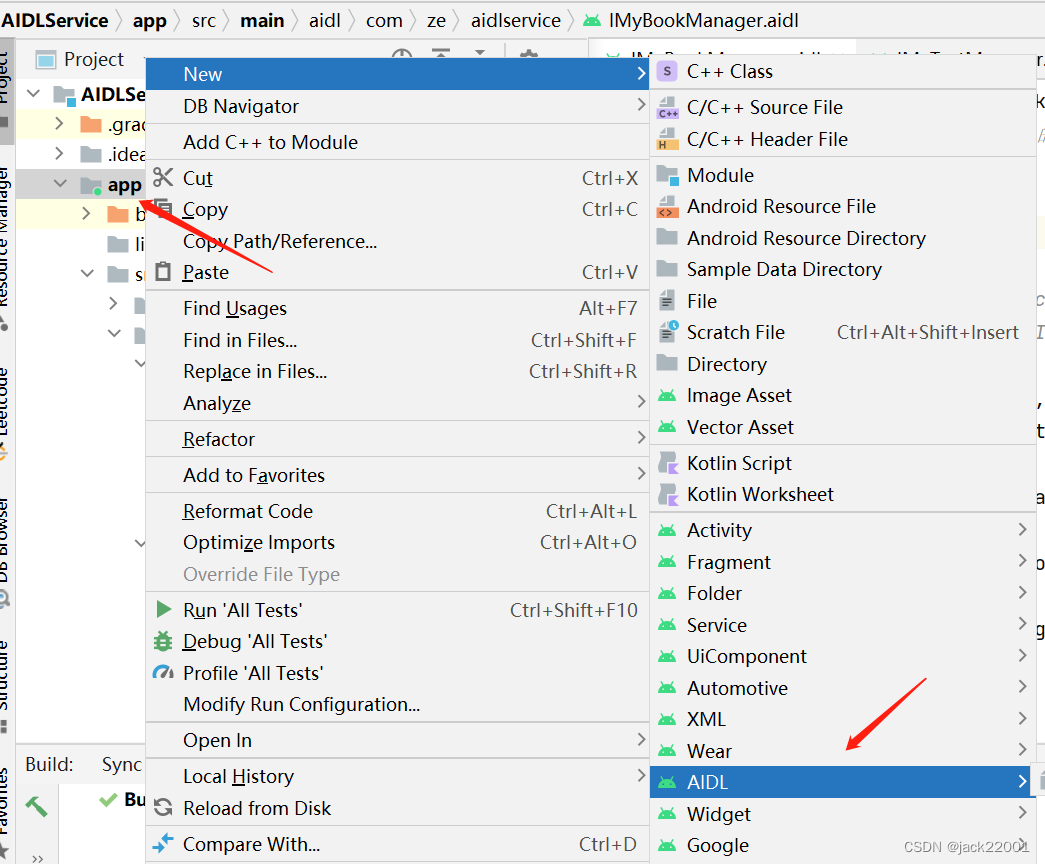

右键点击app新建一个AIDL文件，命名为 IMyBookManager。

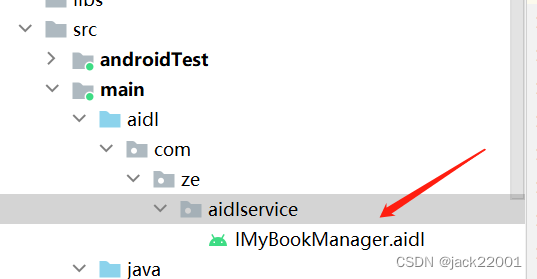

会自动在main目录下生成IMyBookManager aidl文件；

然后我们来定义Book类，包含两个属性，name和price；

public class Book implements Parcelable {private int price;private String name = "";public Book(){}protected Book(Parcel in) {price = in.readInt();name = in.readString();}public int getPrice() {return price;}public void setPrice(int price) {this.price = price;}public String getName() {return name;}public void setName(String name) {this.name = name;}@Overridepublic int describeContents() {return 0;}public static final Creator<Book> CREATOR = new Creator<Book>() {@Overridepublic Book createFromParcel(Parcel in) {return new Book(in);}@Overridepublic Book[] newArray(int size) {return new Book[size];}};@Overridepublic String toString() {return "\n图书名称：" + name + "\n图书价格：" + price;}@Overridepublic void writeToParcel(Parcel dest, int flags) {dest.writeInt(price);dest.writeString(name);}
}

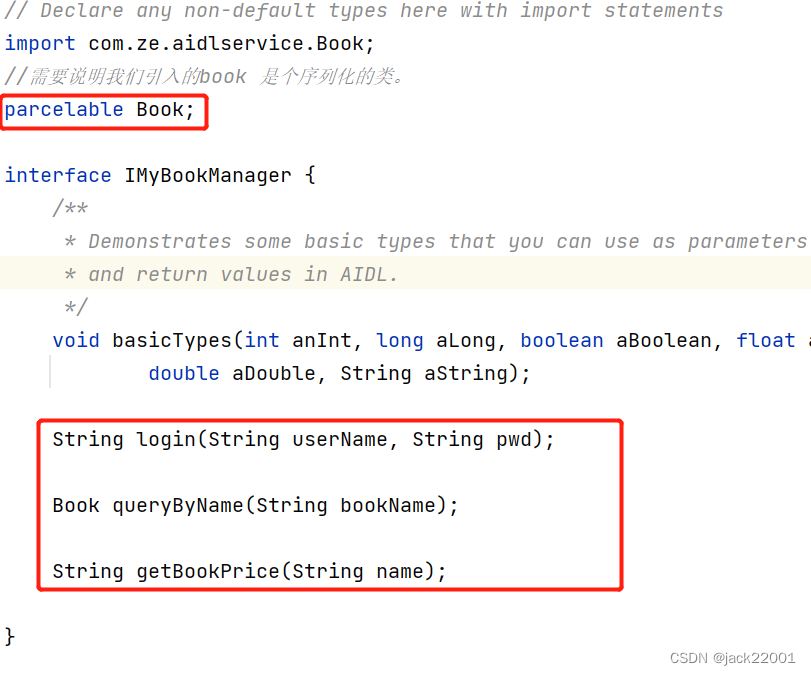

然后修改IMyBookManager.aidl文件，增加了三个方法，和一个Book的声明，包括服务端需要暴露给客户端一个登录接口，和获取书籍详情，获取书籍价格的方法。

上面说过，在进程间通信中真正起作用的并不是 AIDL 文件，而是系统据此而生成的文件，可以在以下目录中查看系统生成的文件。之后需要使用到当中的内部静态抽象类 Stub

创建或修改过AIDL文件后需要重新makeproject下工程，使系统及时生成我们需要的文件；

现在修改 AIDLService供客户端远程绑定了。

public class AIDLService extends Service {MyBookManager bookManager = new MyBookManager();public AIDLService() {Log.d("jackie","service,AIDLService");}@Nullable@Overridepublic IBinder onBind(Intent intent) {Log.d("jackie","service,onbind");return bookManager;}public class MyBookManager extends IMyBookManager.Stub{@Overridepublic void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat, double aDouble, String aString) throws RemoteException {}@Overridepublic String login(String userName, String pwd) throws RemoteException {Log.d("jackie","service,login");if(userName.equalsIgnoreCase("admin") && pwd.equalsIgnoreCase("123456")){return "success";}return "error";}@Overridepublic Book queryByName(String bookName) throws RemoteException {Log.d("jackie","service,queryByName");Book book = new Book();book.setName(bookName);book.setPrice(100);return book;}@Overridepublic String getBookPrice(String name) throws RemoteException {return name+" :30";}}
}

可以看到， onBind 方法返回的就是 IMyBookManager.Stub 对象，实现当中定义的三个方法。

修改AndroidManifest

客户端要能够找到这个Service，可以通过先指定包名，之后再配置Action值或者直接指定Service类名的方式来绑定Service
如果是通过指定Action值的方式来绑定Service，那还需要将Service的声明改为如下所示：

        <serviceandroid:name="com.ze.aidlservice.service.AIDLService"android:enabled="true"android:exported="true"android:process=":remote"><intent-filter><action android:name="com.ze.aidlservice.bookService"/><category android:name="android.intent.category.DEFAULT" /></intent-filter></service>

标签名	含义
android:enabled	该服务能否被实例化，默认为true
android:exported	其他应用的组件能否和这个服务交互
导android:process	设置独立进程，例如 remote 则进程名为 包名:remote

我们采用配置 Action 的方案。

还有个需要特别需要注意的点：从Android 11 开始 系统对app的可见性进行了保护，只有部分应用可见所有app。如果系统是11以上，需要在AndroidManifest里面声明

    <queries><package android:name="com.ze.aidlservice" /><intent><action android:name="com.ze.aidlservice.bookService" /></intent></queries>

客户端

创建新的工程，包名：com.ze.aidlclient；

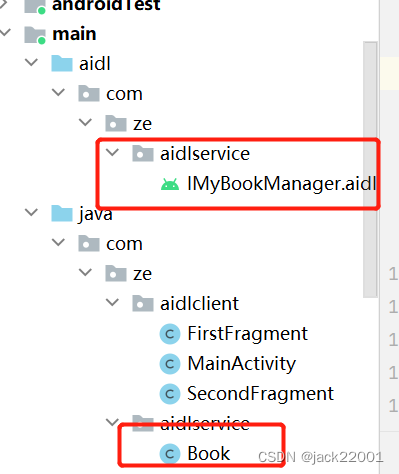

首先，需要把服务端的AIDL文件以及Book类复制过来，将 aidl 文件夹整个复制到和Java文件夹同个层级下，不需要改动任何代码。

注意：Book类所在的包名要与服务的的包名相同。

布局文件：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:app="http://schemas.android.com/apk/res-auto"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"tools:context=".FirstFragment"><Buttonandroid:id="@+id/btnConnection"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="140dp"android:layout_marginTop="52dp"android:text="连接服务测试"app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toTopOf="parent"android:layout_marginLeft="140dp" /><TextViewandroid:id="@+id/textView2"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="56dp"android:layout_marginLeft="56dp"android:layout_marginTop="156dp"android:text="账户："app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toTopOf="parent" /><TextViewandroid:id="@+id/textView3"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="4dp"android:layout_marginLeft="4dp"android:layout_marginTop="52dp"android:text="密码："app:layout_constraintStart_toStartOf="@+id/textView2"app:layout_constraintTop_toBottomOf="@+id/textView2" /><EditTextandroid:id="@+id/etName"android:layout_width="wrap_content"android:layout_height="wrap_content"android:ems="10"android:hint="用户名"android:inputType="textPersonName"app:layout_constraintBottom_toBottomOf="@+id/textView2"app:layout_constraintStart_toEndOf="@+id/textView2"app:layout_constraintTop_toTopOf="@+id/textView2" /><EditTextandroid:id="@+id/etPwd"android:layout_width="wrap_content"android:layout_height="wrap_content"android:ems="10"android:hint="密码"android:inputType="textPassword"app:layout_constraintBottom_toBottomOf="@+id/textView3"app:layout_constraintStart_toStartOf="@+id/etName"app:layout_constraintTop_toTopOf="@+id/textView3" /><Buttonandroid:id="@+id/btnLogin"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="160dp"android:layout_marginLeft="160dp"android:layout_marginTop="40dp"android:text="登录"app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toBottomOf="@+id/textView3" /><TextViewandroid:id="@+id/tvBookInfo"android:scrollbarStyle="outsideInset"android:layout_width="303dp"android:layout_height="141dp"android:layout_marginTop="36dp"android:gravity="start|top"android:text="查询到的图书信息："android:textSize="16dp"android:maxLines="5"app:layout_constraintEnd_toEndOf="parent"app:layout_constraintHorizontal_bias="0.555"app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toBottomOf="@+id/etBookName" /><TextViewandroid:id="@+id/textView5"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="16dp"android:layout_marginTop="60dp"android:text="书名："app:layout_constraintStart_toStartOf="parent"app:layout_constraintTop_toBottomOf="@+id/btnLogin"android:layout_marginLeft="16dp" /><Buttonandroid:id="@+id/btnQuery"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="20dp"android:layout_marginLeft="20dp"android:text="查询"app:layout_constraintBottom_toBottomOf="@+id/textView5"app:layout_constraintStart_toEndOf="@+id/etBookName"app:layout_constraintTop_toTopOf="@+id/textView5"app:layout_constraintVertical_bias="0.517" /><EditTextandroid:id="@+id/etBookName"android:layout_width="wrap_content"android:layout_height="wrap_content"android:layout_marginStart="4dp"android:layout_marginLeft="4dp"android:ems="10"android:hint="输入要查询的书名"android:inputType="textPersonName"app:layout_constraintBottom_toBottomOf="@+id/textView5"app:layout_constraintStart_toEndOf="@+id/textView5"app:layout_constraintTop_toTopOf="@+id/textView5"app:layout_constraintVertical_bias="0.538" /></androidx.constraintlayout.widget.ConstraintLayout>

核心代码：

public class FirstFragment extends Fragment {private FragmentFirstBinding binding;private boolean islogin=false;private IMyBookManager bookManager = null;private ServiceConnection conn = new ServiceConnection() {@Overridepublic void onServiceConnected(ComponentName name, IBinder service) {Log.d("jackie","client,onServiceConnected");bookManager = IMyBookManager.Stub.asInterface(service);Toast.makeText(getContext(), "服务连接成功！", Toast.LENGTH_SHORT).show();}@Overridepublic void onServiceDisconnected(ComponentName name) {Log.d("jackie","client,onServiceDisconnected");bookManager = null;}};@Overridepublic View onCreateView(LayoutInflater inflater, ViewGroup container,Bundle savedInstanceState) {binding = FragmentFirstBinding.inflate(inflater, container, false);return binding.getRoot();}private void connect() {binding.btnConnection.setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {Log.d("jackie","client,btnConnection click");if (bookManager != null) {Log.d("jackie","client,btnConnection click bookManager != null");Toast.makeText(getContext(), "服务连接成功！", Toast.LENGTH_SHORT).show();} else {Log.d("jackie","client,btnConnection click bookManager == null");Intent intent = new Intent();intent.setAction("com.ze.aidlservice.bookService");intent.setPackage("com.ze.aidlservice");
//                    intent.setComponent(new ComponentName("com.yunzhou.aidlserver", "com.yunzhou.aidlserver.MyAidlService"));
//                    intent.setComponent(new ComponentName("com.ze.aidlservice","com.ze.aidlservice.Service.AIDLService"));
//                    getContext().bindService(intent, conn, Context.BIND_AUTO_CREATE);boolean isConnet = getContext().bindService(intent, conn, Context.BIND_AUTO_CREATE);Log.d("jackie","isConnet:::"+isConnet);}}});binding.btnLogin.setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {if(bookManager == null){Toast.makeText(getContext(), "还没有绑定服务!", Toast.LENGTH_SHORT).show();return;}if(binding.etName.getText().toString().isEmpty() || binding.etPwd.getText().toString().isEmpty()){Toast.makeText(getContext(), "用户名或密码不能为空!", Toast.LENGTH_SHORT).show();return;}try {String resStr = bookManager.login(binding.etName.getText().toString(),binding.etPwd.getText().toString());if(resStr.compareToIgnoreCase("success") == 0){islogin=true;Toast.makeText(getContext(), "登录成功！", Toast.LENGTH_SHORT).show();} else{Toast.makeText(getContext(), "登录失败！", Toast.LENGTH_SHORT).show();throw new RemoteException("登录失败");}} catch (RemoteException e) {e.printStackTrace();Toast.makeText(getContext(), "登录失败！", Toast.LENGTH_SHORT).show();}}});binding.btnQuery.setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {if(bookManager == null && islogin ){Toast.makeText(getContext(), "请先绑定服务并登录!", Toast.LENGTH_LONG).show();return;}if(binding.etBookName.getText().toString().isEmpty()){Toast.makeText(getContext(), "请输入您要查找的图书！", Toast.LENGTH_LONG).show();return;}try {Book book = bookManager.queryByName(binding.etBookName.getText().toString());String price = bookManager.getBookPrice("jackie");if(book != null){binding.tvBookInfo.append(book.toString());//                       binding.tvBookInfo.append(price);} else{throw new RemoteException("查询失败！");}} catch (RemoteException e) {e.printStackTrace();binding.tvBookInfo.append("查询失败！");}}});}public void onViewCreated(@NonNull View view, Bundle savedInstanceState) {super.onViewCreated(view, savedInstanceState);connect();}@Overridepublic void onDestroyView() {super.onDestroyView();binding = null;}}

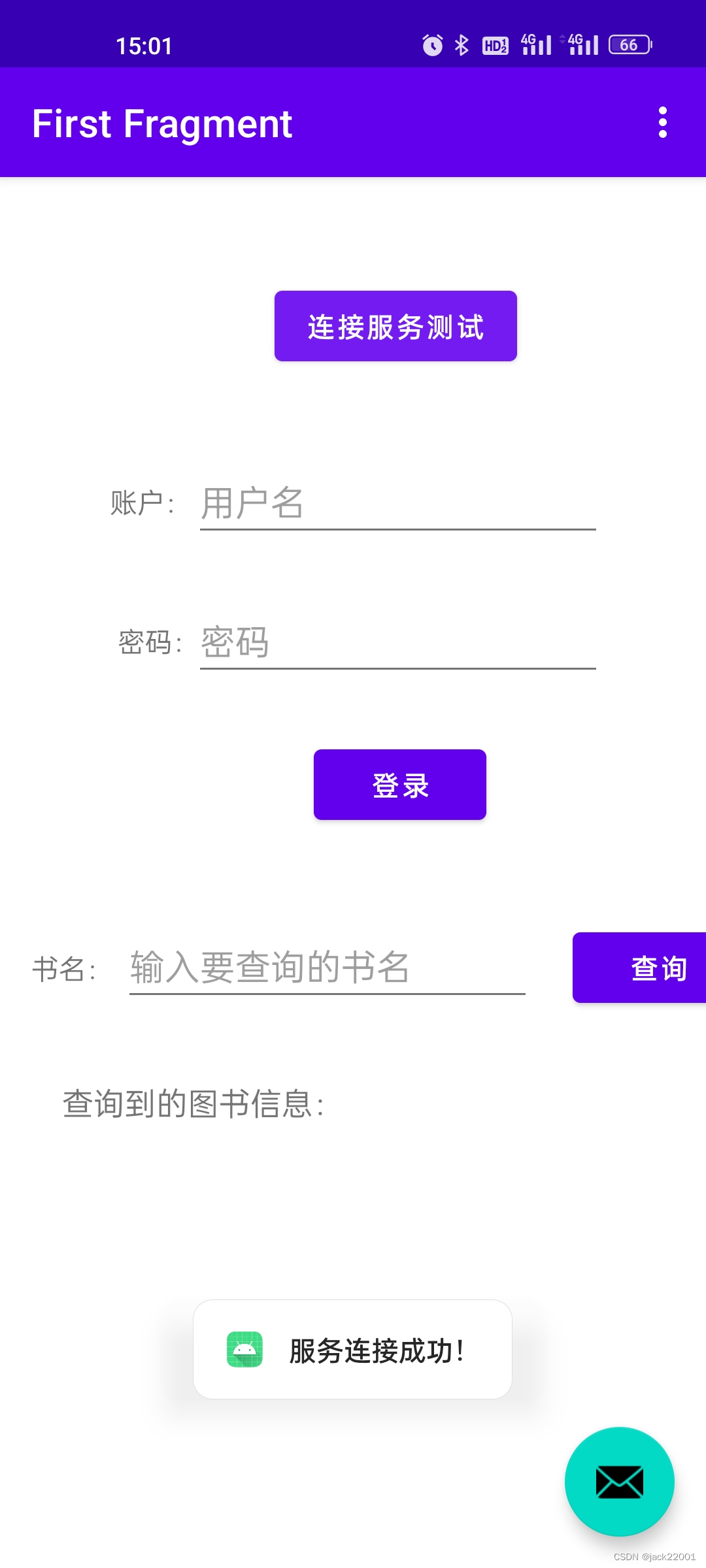

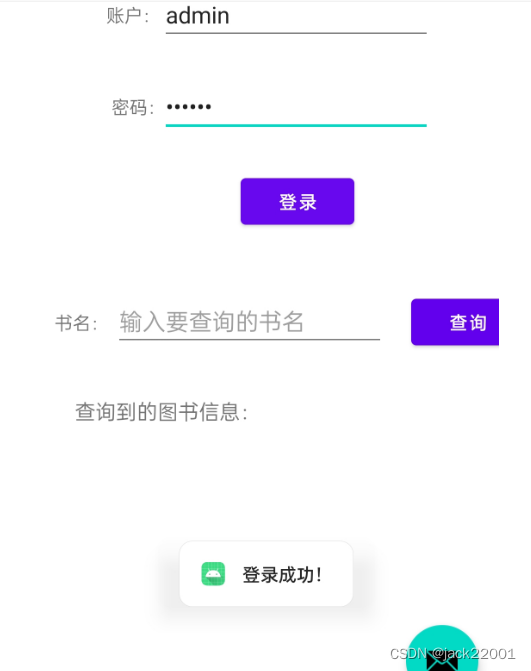

测试结果：



我们说一下定向tag：
AIDL 定义的接口文件，使用 in、out、inout 方向标签表明数据流向:

原始类型、String、IBinder 参数以及 AIDL 生成的接口参数 只能 用 in 修饰，可以不显式地写出来。
其他类型参数，主要是 Parcel 类型和 List、Map 类型，支持 out、inout，必须显式写出来。
大家只要自己试一下这些参数，并 Build 生成下 Java 文件，就可以发现它们的区别：

• in：Proxy 端流向 Stub 端，Proxy 端将数据写入 Parcel，通过 BinderDriver 后，Stub 端从 Parcel 中读取。
• out：Stub 端流向 Proxy 端，Proxy 端不传递此参数，Stub 端创建实例，执行方法后，将更新后的参数写入 Parcel，Proxy 端从 Parcel 中先读取 Reply，再读取更新后的参数。
• inout：Proxy 端写入，Stub 端读取后，执行方法，将更新后的参数传回，Proxy 再读取更新后的参数。
  可以参考「Android Binder」AIDL中的 in / out 到底是啥？

坑

最后在强调一下：
从Android 11 开始 系统对app的可见性进行了保护，只有部分应用可见所有app。如果系统是11以上，需要在AndroidManifest里面声明queries，要不然客户端会拉不起服务。

讲到这里基本使用已经讲完，喜欢的点赞支持！
