🍉同步与互斥

FreeRTOS是一个实时操作系统，是一个多任务系统，任务之间存在同步关系，如协调工作进度(同步)，还有互斥关系，就像争用会议室(互斥)。

到底什么是同步什么是互斥呢？拿一个生活中上厕所的例子来说：“等我用完厕所，你再用厕所”。

• 同步：我正在用厕所，你得等会儿再用。
• 互斥：我正在用厕所，你不能进来。

只看我和你，必须得等我用完厕所你才能用，我和你之间有必然的先后顺序，存在协同关系，这就是同步。

只看厕所，同一时刻只能进去一个人，我和你之间就是竞争关系，这就是互斥。

🍦同步

举一个同步关系的代码例子：有两个任务，任务1进行计算，任务2打印计算结果，但是必须等任务1计算完成才能打印，这是同步关系。

第一种方式：

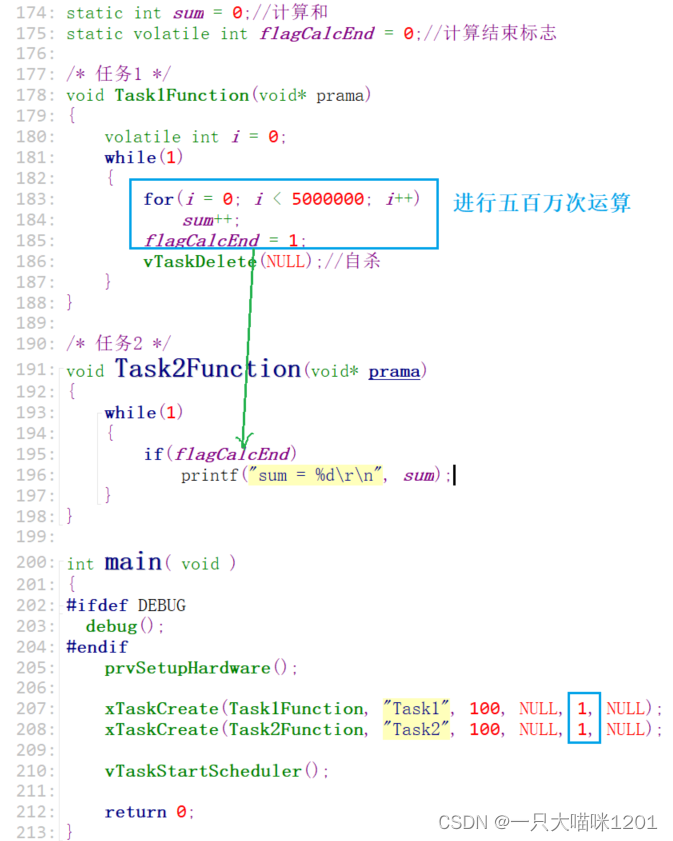

如上图，创建两个任务，优先级都是1，在任务1中进行5000000次加法运算，完成后将完成标志位flagCalcEnd置一，并且自杀(为了方便实验)。

在任务2中，不断检测计算完成标志位flagCalcEnd，当变成1以后，打印五百万次求和的结果。

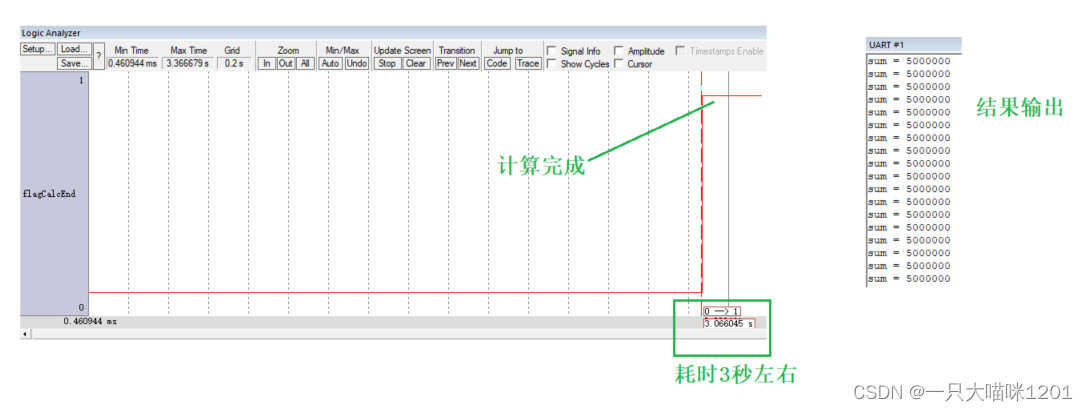

如上图结果所示，在耗时3秒钟左右时，计算完成标志位从0变成了1，说明此时计算完成，而且通过串口打印出了运算结果。

在这个计算过程中，任务1和任务2按照时间片轮转的方式在执行，任务1在进行计算，任务2只是判断一下falgCalcEnd是否为1，但是它执行的时间和任务1是一样的，都是一个时间片。

• 此时计算完成耗时3秒左右。

---

第二种方式：

如上图，先只创建任务1，然后进行计算，当计算完成以后，在任务1中创建任务2用来打印计算结果，并且将flagCalcEnd标志位置一。

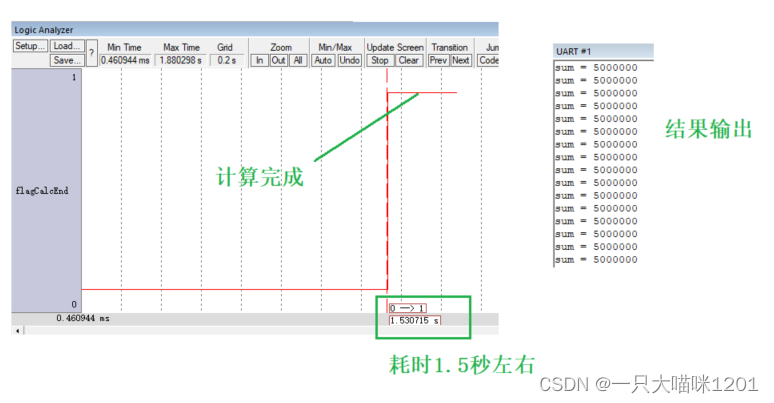

如上图，这次运行结果和前面相比，其他都相同，只有耗费时间不同，变成了1.5秒左右，缩短了一倍。

• 此时计算完成耗时1.5秒左右。

---

虽然上面两种方式都能实现同步的目的，但是显然第二种方式效率更高，也就是在任务1进行计算的时候，任务2应该处于阻塞状态，不应该和任务1竞争CPU资源。

当任务1计算完成以后，唤醒任务2来打印结果即可，这样的同步关系才是高效合理的。

但是第二种方式在代码结构上就让任务1和任务2在串行执行，而在FreeRTOS中，多任务之间应该“并行”执行，所以还是要用第一种方式，但是要让任务2在任务1计算期间处于阻塞状态，把CPU资源完全让出来。

该用什么样的方式实现同步呢？后面本喵详细讲解。

🍦互斥

再举一个互斥关系的例子：两个任务使用一个串口打印信息，这两个串口就是互斥关系。

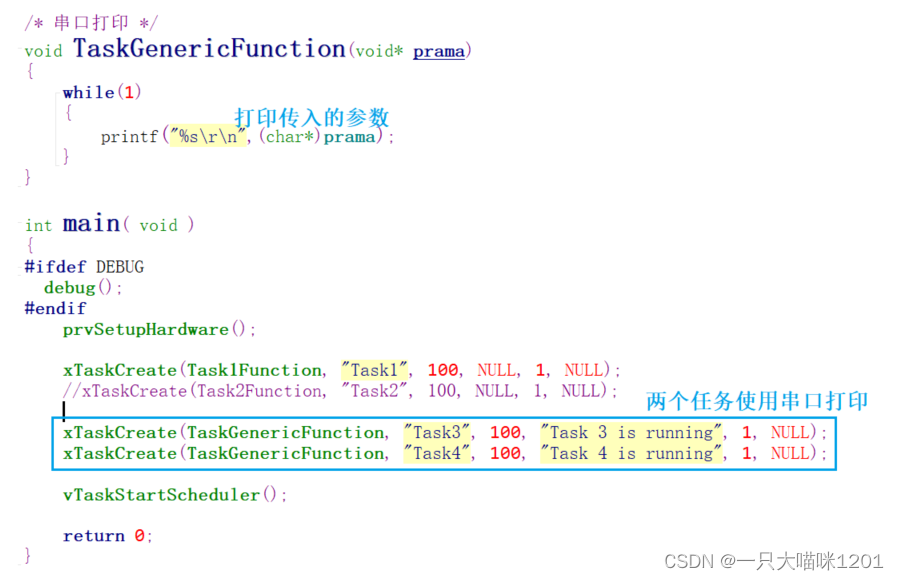

如上图，创建一个函数TaskGenericFunction，里面使用串口打印启动任务时传入的参数，创建两个新任务都调用这一个函数，任务的优先级都是1，两个任务打印各自的运行信息。

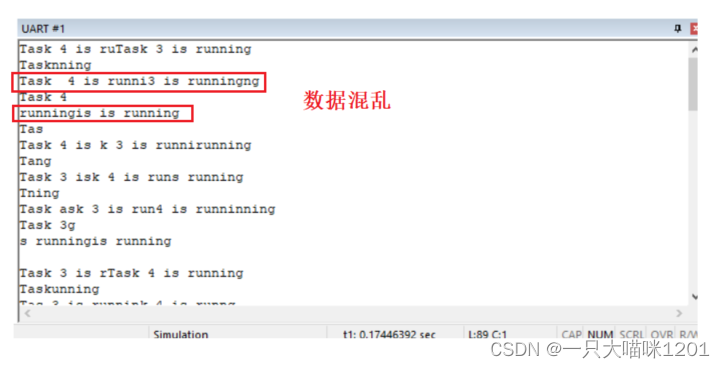

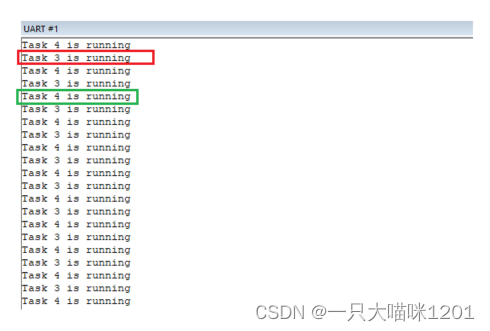

如上图，此时看到的结果中，打印出来的数据非常混乱，一句话中既有属于任务3打印的内容，也有任务4打印的内容，这是因为两个任务没有互斥的使用串口。

---

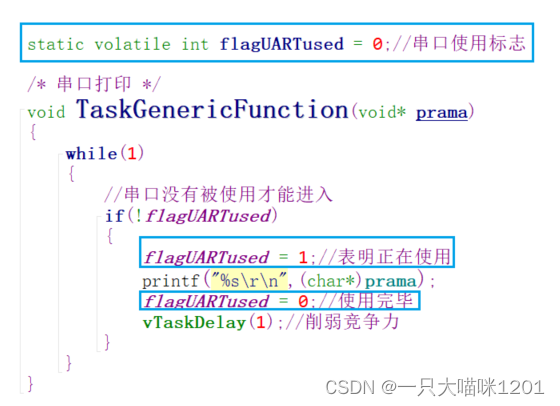

如上图，增加一个串口使用标志flagUARTused，只有标志位是0的时候，任务才能去使用串口，在使用之前将标志位置一，表示有任务在使用，另一个任务就无法使用了。

使用完毕以后，再将标志位清0，另一个任务才可以使用，此时就实现了两个任务之间的互斥。

如上图，此时任务3和任务4打印出的信息就是独立的，没有混杂在一起，主要就是因为两个任务之间实现了互斥。

• 每个任务使用完串口以后，主动延时一个Tcik，这是为了削弱当前任务的竞争力。

如果不延时的话，当前任务使用完串口，将标志位置0后，它仍然在占用CPU资源，另一个任务还没有被调度，当前任务就再次将标志位置一使用串口了，这样就会导致任务4一直在使用串口，有兴趣的小伙伴自己实验一下，本喵就不演示了。

---

上面的方式真的实现互斥了吗？

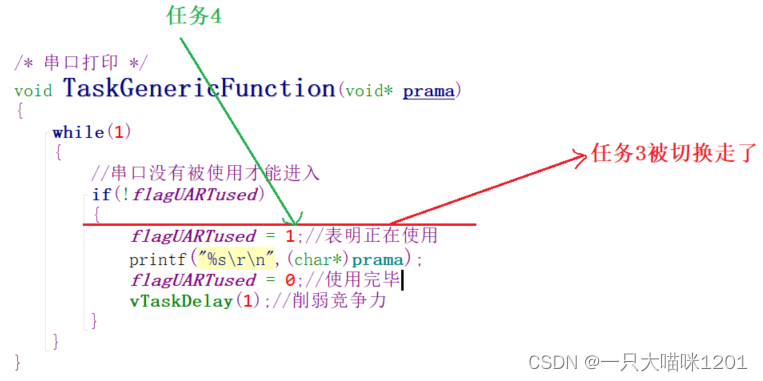

如上图，考虑一个极端一点的情况，任务3完成if判断以后，但是还没有将标志位置一，如上图红色线条所在位置，此时任务3被切走了。

CPU开始执行任务4了，由于此时标志位并没有被置1，所以任务4也可以使用串口，此时任务3和任务4的互斥关系就不存在了，它两都可以使用串口。

• 这样的方式运行时间长了以后，上面的这种情况就会成为必然。

除此之外，一个任务在使用串口的时候，另一个任务也会被调度，但是它只是检测一下标志位是否为0，和同步例子中的问题一样，也会浪费CPU资源。

所以在一个任务使用串口的时候，另一个任务也应该处于阻塞状态，当前任务使用完毕以后，唤醒另一个任务。

到底该用什么样的方式实现互斥呢？后面本喵详细讲解。

---

同步与互斥经常放在一起讲，是因为它们之间的关系很大，“互斥”操作可以使用“同步”来实现，我“等”你用完厕所，我再用厕所。

串口例子中，一个任务在使用串口，另一个任务必须等当前任务使用完毕后才能使用。

• 这就是用“同步”来实现“互斥”。

🍉队列

FreeRTOS有一套实现同步与互斥的方案，同时也解决了前面本喵所说的问题，第一种方案就是使用队列结构：

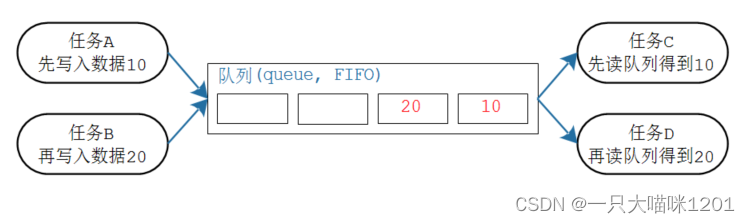

如上图所示队列模型，这是一个先进先出的结构，左边的任务A和任务B是生产者，也可以是更多任务，生产者负责生成数据。

右边的任务C和任务D是消费者，也可以是更多任务，消费者负责消费(读取)队列中的数据。

• 只要队列中有空位，生产者就可以生成数据。
• 只要队列中有数据，消费者就可以消费数据。
• 生产任务和消费任务访问队列时，所有任务之间都是互斥的，只能有一个任务访问队列。

队列是如何实现同步与互斥的呢？接下来就来看一下它的结构：

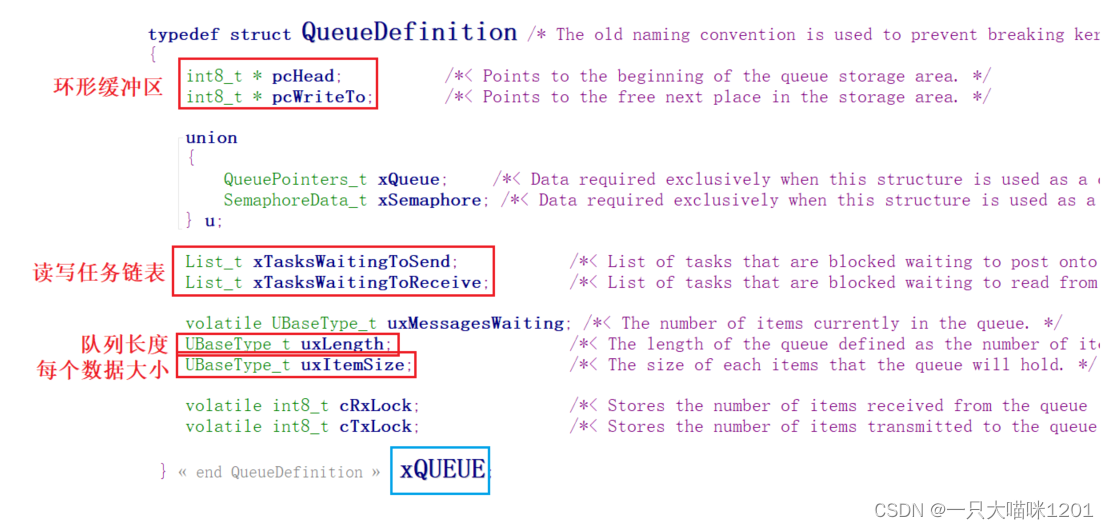

如上图代码所示，在queue.c中定义了一个队列结构体，类型重命名为xQUEUE，它有一个环形缓冲区，还有两个链表，一个存放生产者任务的TCB节点，一个存放消费者任务的TCB节点，还有队列长度，以及队列中每个数据的大小等属性。

🧊环形缓冲区

写：

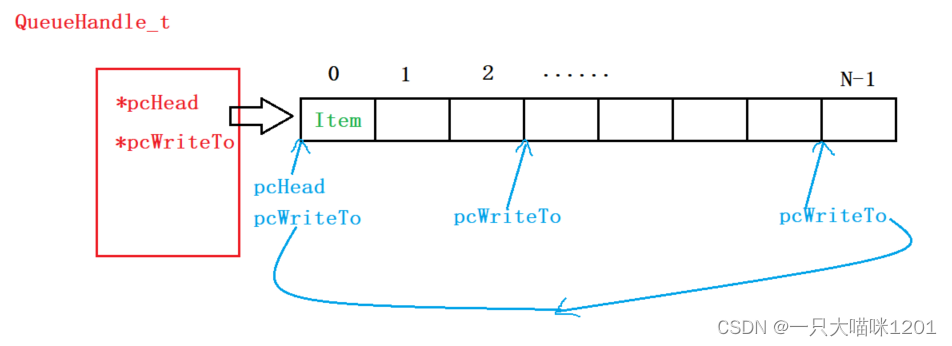

如上图所示，队列中的环形缓冲区是通过指针pcHead和pcWriteTo来维护的，所以这两个指针就代表着环形缓冲区。

当队列刚创建的时候，环形缓冲区是空的，假设创建的队列长度是N，队列中每个元素的大小是sizeof(Item)，头指针pcHead和写指针pcWiteTo指向环形队列的头部。

头指针pcHead永远指向头部不发生变化，当有任务要向环形队列中写入数据时，写入pcWriteTo指针指向的位置，然后pcWriteTo指针向后移动，指向下一个要写入的位置。

当向队列中写入第N个数据时，pcWriteTo指针就会通过取模运算重新指向pcHead指向的队列头部，向该位置写入数据。

---

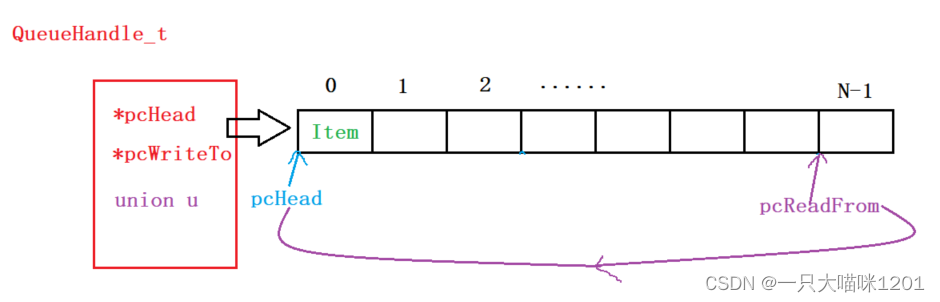

读：

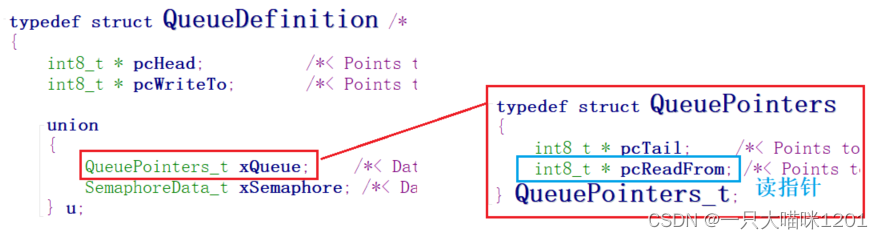

如上图所示，读取队列时，通过读指针pcReadFrom来控制读取的位置，但是从队列的结构体中并没有看到读指针pcReadFrom，因为它在联合体union u中：

如上图，在队列中的联合体成员中，QueuePointers_t成员中存在读指针pcReadFrom成员变量。

和pcWriteTo不同的是，读指针pcReadFrom的起始位置在下标为N-1处，读指针pcReadFrom指向的是上一次读取数据的位置。

有任务来读取数据时，pcReadFrom先向后移动，如果移动前指向最后一个位置，那么同样通过取模运行指向环形队列头部，然后将该位置的数据取出。

---

有了读指针和写指针后，就可以判断环形缓冲区是否满了，在写数据时，当pcWriteTo == pcReadFrom的时候，就说明队列满了，不能继续写数据了。

在读数据时，当pcReadFrom == pcWriteTo的时候，说明队列空了，无法继续读取数据了。

🧊读写任务链表

队列有满或者空的情况，此时FreeRTOS是怎么处理生产者任务或者消费者任务的呢？

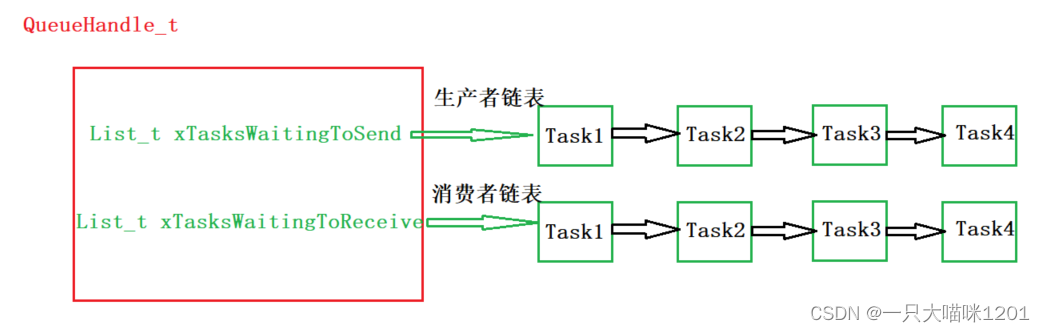

如上图，在队列结构体中有两个链表，分别是写任务链表xTaskWaitingToSend和读任务链表xTaskWaitingToReceive，这是两个阻塞链表，管理处于阻塞状态的读写任务。

当生产者任务向队列中写数据时发现pcWriteTo==pcReadFrom，FreeRTOS就将这个生产者任务设置成阻塞状态并且放入xTaskWaitingToSend链表中，当队列中有空闲位置了，就从xTaskWaitingToSend中唤醒一个任务向队列中写数据

当消费者任务从队列中读取数据时发现pcReadFrom==pcWriteTo，FreeRTOS就将这个消费者任务设置成阻塞状态并放入xTaskWaitingToReceive阻塞链表中，当队列中有数据了，就从xTaskWaitingToReceive唤醒一个任务从队列中读数据。

此时就做到了生产者任务和消费者任务之间的同步。

---

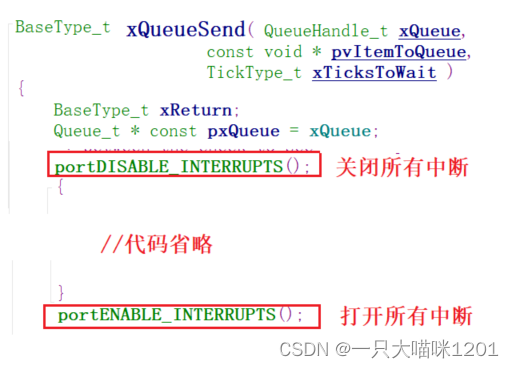

如上图，生产者任务向队列中写数据时，需要调用xQueueSend函数，该函数内部会先将所有中断都关闭，此时Tcik就无法产生中断，也就不会调度其他任务，这段时间CPU就只能执行这个任务，数据写入完毕后，再打开所有中断，恢复Tick对其他任务的调度。

消费者任务从队列中读取任务时也一样，也会先关闭所有中断禁止调度其他任务，数据读取完毕后再打开中断恢复调度，本喵这里就不给大家看源码了。

此时就做到了生产者任务和消费者任务之间的互斥，同一时刻，只能有一个任务来访问队列。

---

既然读取和写入数据的任务个数没有限制，那么当多个任务读取空队列或者多个任务向满队列中写入数据时，这些任务都会进入阻塞状态，此时就有多个任务在同一个链表中。

当队列中有数据时或者有空位时，哪个任务会进入就绪态状态？

• 优先级最高的任务
• 如果大家优先级相同，那么等待时间最久的任务会进入就绪状态。

🧊操作队列的函数

使用队列的流程：创建队列、写队列、读队列、删除队列。

创建：

• 动态分配内存：队列的内存在函数内部使用malloc动态分配。

QueueHandle_t xQueueCreate(UBaseType_t uxQueueLength, UBaseType_t uxItemSize );

• uxQueueLength：队列长度，最多能存放多少个数据(Item)。
• uxItemSize：每个数据(Item)的大小，以字节为单位。
• 返回值：成功返回队列句柄，失败返回NULL，一般都是因为内存不足。

• 静态分配内存：队列的内存要用户事先分配好。

QueueHandle_t xQueueCreateStatic(UBaseType_t uxQueueLength,UBaseType_t uxItemSize,uint8_t *pucQueueStorageBuffer,StaticQueue_t *pxQueueBuffer);

• uxQueueLength：队列长度，最多能存放多少个数据(Item)。
• uxItemSize：每个数据(Item)的大小，以字节为单位。
• pucQueueStorageBuffer：如果uxItemSize非0，pucQueueStorageBuffer必须指向一个uint8_t数组，此数组大小至少为uxQueueLength * uxItemSize。
• pxQueueBuffer：必须创建一个StaticQueue_t结构体，用来保存队列的数据结构。
• 返回值：成功返回队列句柄，失败返回NULL，一般都是因为内存不足。

写队列：

/* 向队列尾部写入数据 */
BaseType_t xQueueSend(QueueHandle_t    xQueue,const void       *pvItemToQueue,TickType_t       xTicksToWait);
/* 向队列尾部写入数据 */
BaseType_t xQueueSendToBack(QueueHandle_t    xQueue,const void       *pvItemToQueue,TickType_t       xTicksToWait);

虽然这两个函数名称不一样，但是作用是一样的，都是向队列尾部写入数据。

/* 往队列头部写入数据 */
BaseType_t xQueueSendToFront(QueueHandle_t    xQueue,const void       *pvItemToQueue,TickType_t       xTicksToWait);

这些函数用到的参数都是相同的：

• xQueue：队列句柄，要写哪个队列。
• pvItemToQueue：数据指针，这个数据会被拷贝到队列中。
• xTicksToWait：如果队列满则无法写入新数据，可以让任务进入阻塞状态，xTicksToWait表示阻塞的最大时间(Tick Count)。如果被设为0，无法写入数据时函数会立刻返回；如果被设为portMAX_DELAY，则会一直阻塞直到有空间可写。
• 返回值：pdPASS：从队列读出数据入，errQUEUE_EMPTY：读取失败，因为队列空了。

• 写数据时，是将用户传入指针所指数据拷贝到队列中，所以必须传指针。

读队列：

BaseType_t xQueueReceive( QueueHandle_t xQueue,void * const pvBuffer,TickType_t xTicksToWait );

• xQueue：队列句柄，要读哪个队列。
• pvBuffer：bufer指针，队列的数据会被复制到这个buffer。
• xTicksToWait ：等待时间，和写队列时一样。
• 返回值：pdPASS：从队列读出数据入，errQUEUE_EMPTY：读取失败，因为队列空了。

删除：

void vQueueDelete( QueueHandle_t xQueue );

只能删除使用动态方法创建的队列，它会释放内存。

复位：

BaseType_t xQueueReset( QueueHandle_t pxQueue);

队列刚被创建时，里面没有数据；使用过程中可以调用该函数把队列恢复为初始状态，此函的返回值是pdPASS，必定复位成功。

查询：

/* 返回队列中可用数据的个数 */
UBaseType_t uxQueueMessagesWaiting( const QueueHandle_t xQueue );/* 返回队列中可用空间的个数 */
UBaseType_t uxQueueSpacesAvailable( const QueueHandle_t xQueue );

覆盖：

BaseType_t xQueueOverwrite(QueueHandle_t xQueue,const void * pvItemToQueue);

当队列长度为1时，可以使用该函数来覆盖数据。注意，队列长度必须为1。当队列满时，该函数会覆盖里面的数据，这也意味着该函数不会被阻塞。

偷看：

BaseType_t xQueuePeek(QueueHandle_t xQueue,void * const pvBuffer,TickType_t xTicksToWait);

如果想让队列中的数据供多方读取，也就是说读取时不要移除数据，要留给后来人。那么可以使用该函数来"窥视"，该函数会从队列中复制出数据，但是不移除数据。这也意味着，如果队列中没有数据，那么"偷看"时会导致阻塞；一旦队列中有数据，以后每次"偷看"都会成功。

后面几个函数的参数和前面几个一样，本喵没有再介绍，照猫画虎即可。

🧊使用队列

基本使用：

现在来解决开篇时同步例子中的缺陷：

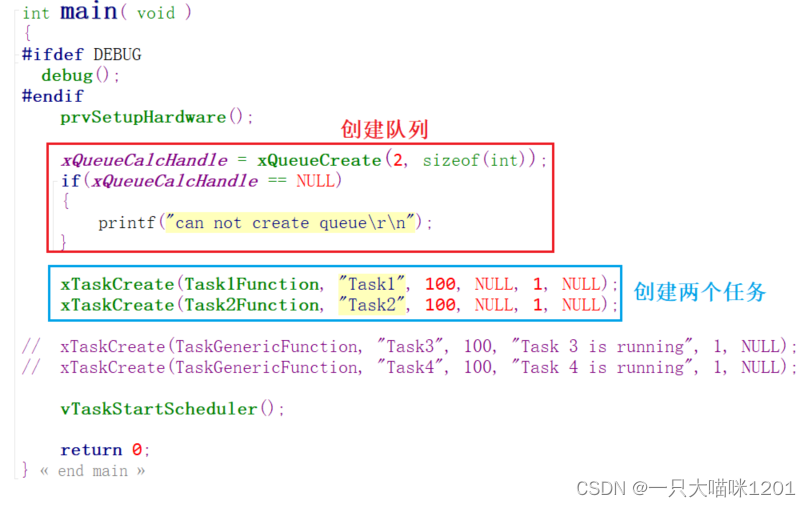

如上图，创建一个队列，使用一个全局队列句柄xQueueCalcHandle来接收返回值，再创建两个任务，优先级都是1。

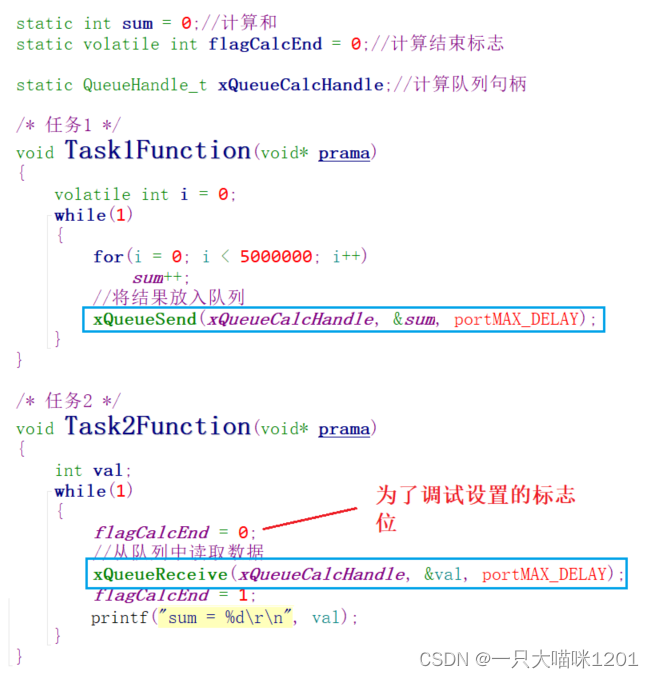

如上图，任务1进行五百万次运算，计算完成后将结果放入队列中，任务2从队列中读取任务1的计算结果。

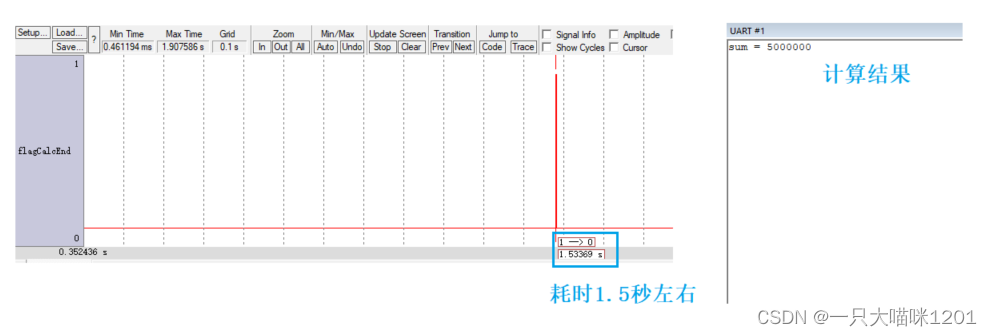

如上图，可以看到，整个计算过程花费1.5秒左右，和我们前面串行方式耗时一样，但是此时是同时创建的两个任务，两个任务在并行执行。

• 读取数据的任务，在队列中没有数据时处于阻塞状态，不会竞争CPU资源，当队列中有数据时才会唤醒它。

分辨数据源：

当有多个发送任务，通过同一个队列发出数据，接收任务如何分辨数据来源？数据本身带有"来源"信息，比如写入队列的数据是一个结构体，结构体中的IDataSouceID用来表示数据来源：

typedef struct {ID_t eDataID;int32_t lDataValue;
}Data_t;

不同的发送任务，先构造好结构体，填入自己的 eDataID，再写队列；接收任务读出数据后，根据eDataID就可以知道数据来源了，如下图所示：

• CAN任务发送的数据：eDataID=eMotorSpeed
• HMI任务发送的数据：eDataID=eSpeedSetPoint

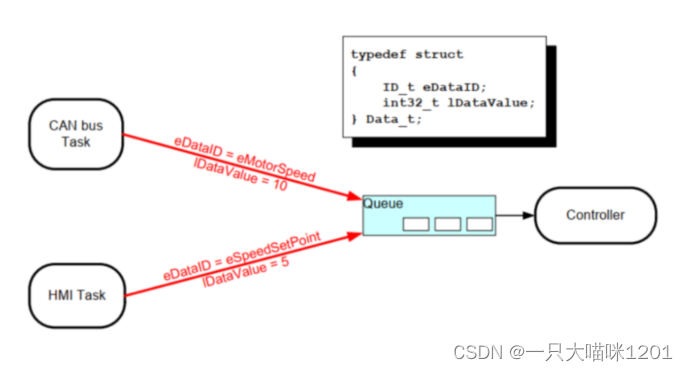

如上图，CAN任务和HMI任务将结构体数据写入到队列中后，Controller任务在读取到数据时，就可以通过结构体中的eDataID成员知道是哪个任务发送来的数据。

如上图，枚举数据来源，定义传输数据的结构体，将两个发送任务要发送的数据放在一个数组中并初始化。

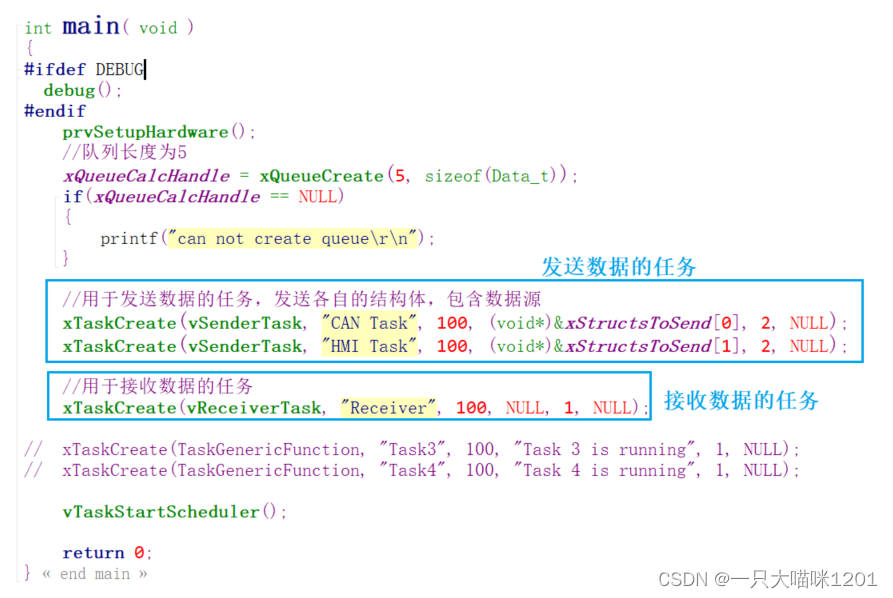

如上图，创建俩个任务用来发送数据，分别是CAN Task和HMI Task，优先级都是2，再创建一个接收数据的任务ReceiverTask，优先级是1，只有两个发送任务将队列写满阻塞后，接收任务才能从队列中读取任务。

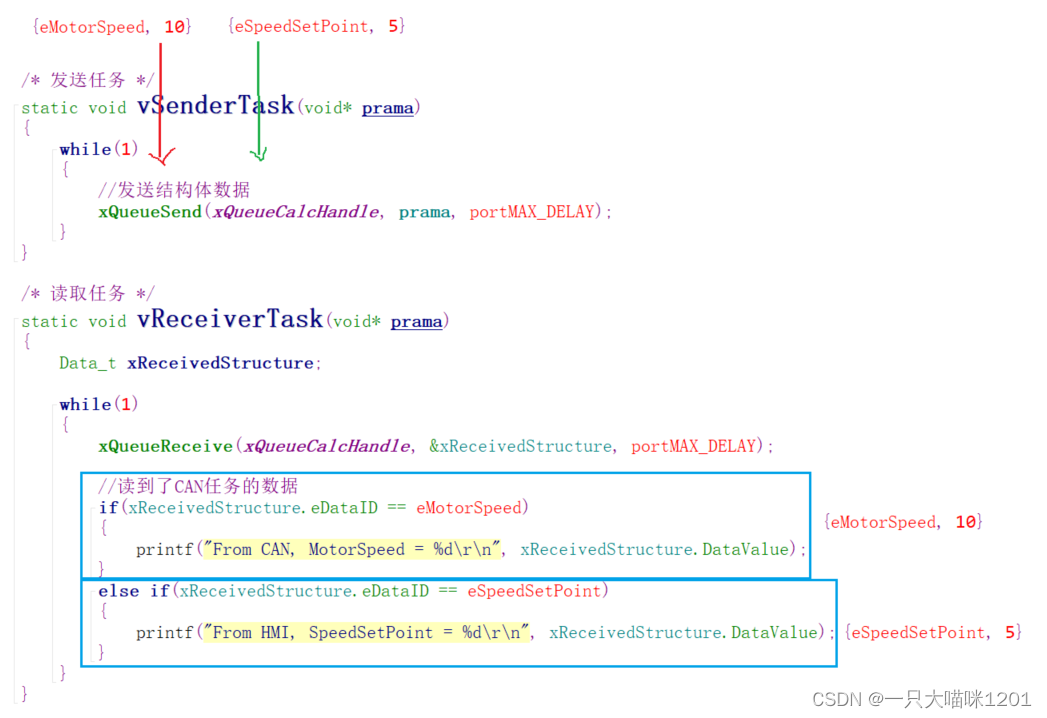

如上图所示，两个发送任务分别发送自己的结构体数据到队列中，接收任务从队列中读取结构体数据，通过eDataID成员确定数据源并且打印数据。

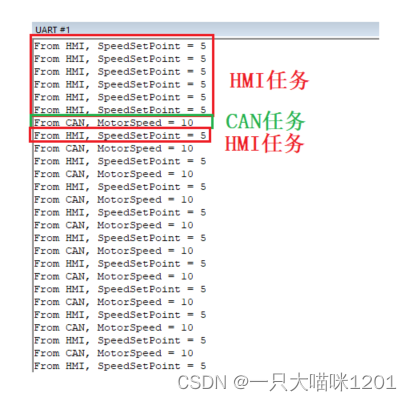

如上图运行结果所示，两个发送任务的优先级都是2，所以它两先执行，又因为HMI任务是后创建的，所以先运行，瞬间就将队列写满了，这个过程中CAN任务还没有来得及被调度就因为队列满而被阻塞了。

接收任务开始读取后，先读取的是队列中的HMI任务的数据，此时队列出现空位，所以唤醒了CAN任务写队列，该数据排在最后，有空位后再唤醒HMI任务，如此往复。

所以读取的前五个都是HMI任务写的数据，之后就是CAN任务和HMI任务写的数据交替出现。

传输大块数据：

FreeRTOS的队列使用拷贝传输，也就是要传输uint32_t时，把4字节的数据拷贝进队列；要传输一个8字节的结构体时，把8字节的数据拷贝进队列。

如果要传输1000字节的结构体呢？写队列时拷贝1000字节，读队列时再拷贝1000字节？先不说浪不浪费内存，效率必然会很低！

这时候，我们要传输的是这个巨大结构体的地址或者是一个字符串的地址，把它的地址写入队列，对方从队列得到这个地址，使用地址去访问那1000字节的数据。

使用地址来间接传输数据时，这些数据放在RAM里，对于这块RAM，要保证这几点：

• RAM的所有者、操作者，必须清晰明了。
• • 这块内存，就被称为"共享内存"。要确保不能同时修改RAM。比如，在写队列之前只能由发送者修改这块RAM，在读队列之后只能由接收者访问这块RAM。
• RAM要保持可用
• • 这块RAM应该是全局变量，或者是动态分配的内存。对于动然分配的内存，要确保它不能提前释放：要等到接收者用完后再释放。另外，不能是局部变量。

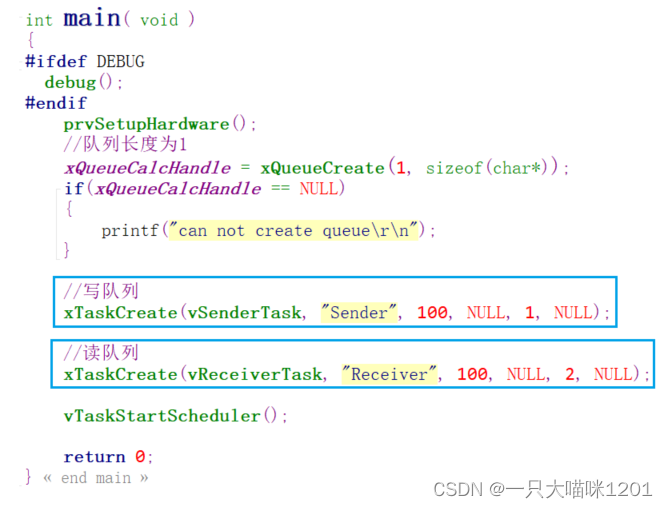

如上图代码，创建一个队列，长度为1，元素大小是一个char*类型指针变量，再创建一个写队列任务，优先级是1，再创建一个读队列任务，优先级是2。

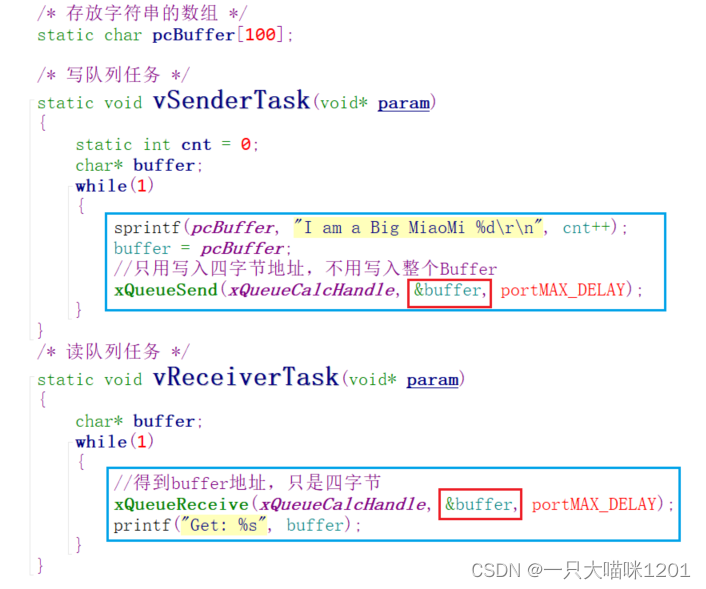

如上图，发送任务中，将指向字符串指针的地址(二级指针)写入到队列中，读取任务中，从队列的二级指针中将字符串地址拷贝到buffer中。

• 队列中存放的并不是整个字符串，而是指向字符串的指针。

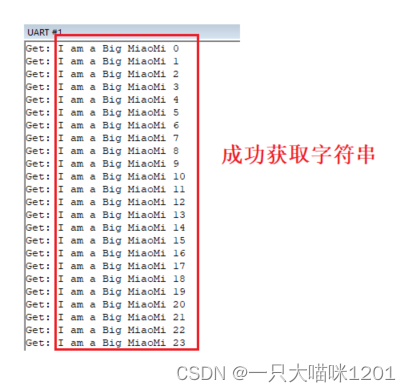

如上图，读取任务成功从队列中拿到了字符串所在的地址，通过该指针找到了字符串并且打印出来。

---

这个程序故意设置接收任务的优先级更高，在它访问数组的过程中，发送任务无法执行、无法写这个数组，从而保证这个数组中数据的安全，使得接收任务读取到的肯定是正确的值，不会发生“读取到一半被切换下去，让写队列任务向队列中写数据”的情况。

邮箱：

FreeRTOS的邮箱概念跟别的RTOS不一样，这里的邮箱称为"橱窗"也许更恰当：

• 它是一个队列，队列长度只有1。
• 写邮箱：新数据覆盖旧数据，在任务中使用xQueueOverwrite() ，既然是覆盖，那么无论邮箱中是否有数据，该函数总能成功写入数据。
• 读邮箱：读数据时，数据不会被移除；在任务中使用xQueuePeek()，这意味着，第一次调用时会因为无数据而阻塞，一旦曾经写入数据，以后读邮箱时总能成功。

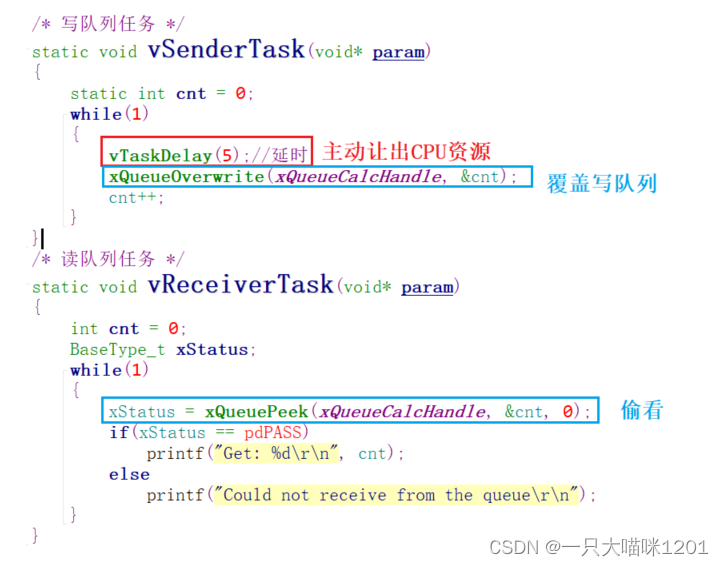

如上图代码，main函数就不贴图了，创建了写队列任务，优先级是2，创建了读队列任务，优先级是1。在写队列任务中，先延时5个Tick，然后再覆盖式的向队列中写入数据。

在读队列任务中，使用xQueuePeek窥视队列中的数据，不延时，偷看成功则打印数据，不成功则打印不能接收数据的字符串。

如上图所示，写队列任务先开始执行，一上来就延时进入阻塞状态，此时队列中还没有数据，所以此时正在运行的读队列任务无法从队列中读取数据，所以打印无法接收数据的字符串。

5个Tick之后，写队列任务被唤醒后抢占读队列任务，向队列中写入数据，然后再次进入延时，此时队列中已经有数据了，所以读取队列的任务可以从队列中偷看到数据，由于写数据任务处于阻塞状态，所以在一段时间内都没有覆盖数据，所以读到的数据是相同的。

5个Tick之后，写队列任务又被唤醒，用新数据覆盖队列，然后再进入延时阻塞状态，读队列任务读取数据，如此反复。

• 除了第一次，读队列任务每次都能偷看到数据，无论是否写入新的数据。

🍉总结

要理解同步和互斥的概念，认识到同步和互斥是相互依赖的。要明白队列是如果实现同步和互斥的，大概清楚队列的运行机制。除此之外还要掌握不同情况下队列的使用。
