【计算机网络实训】期末考题-路由重分发+三层交换机VLAN间路由

实验目的

实验的目的在于配置并验证网络设备的基本设置，包括 VLAN 划分、安全管理、DHCP 设置、不同 VLAN 的互通性以及路由器上的路由协议配置。通过此实验，旨在熟悉设备配置步骤，实践 VLAN和路由器互联，并确认网络设备的正确性和通信功能，确保网络运行的稳定性和安全性。

实验内容及步骤

仿真配置环境搭建

根据实验要求，打开 Packet Tracer 软件，按照拓扑图所示连接，连接方式如图 2.1 所示。

要求：

(1）按照拓扑图所示，配置各个网络设备的IP 地址。
(2）交换机Switch0 上的配置要求。

• VLAN 10
• VLAN 10 虚接口 ip 192.168.1.2/24
• 端口f0/1-10 划分给vlan10
• f0/24 设置为trunk
• f0/24 设置为trunk 用户名 cisco 密码 cisco 实现 telnet 安全管理，vty 0 4 登录验证用户名和密码
  -注意在interface vlan 10 之下

(3）交换机 Switch1 上的配置要求。

• VLAN20
• vlan 20 虚接口 IP 192.168.2.2/24
• 端口 f0/1-10 划分给 vlan 20
• f0/24 设置为trunk 用户名 cisco 密码 cisco 实现 telnet 安全管理，vty 0 4 登录验证用户名和密码
  -注意在interface vlan 20 之下

(4）交换机 Multilayer Switch0 上的配置要求。

• vlan 10 IP 地址 192.168.1.1/24
• vlan 20 IP 地址 192.168.2.1/24
• g0/1 IP 地址 192.168.3.2/24
• f0/1-2 设置为 trunk，802.1q 帧封装
• DHCP VLAN10pool 192.168.1.0/24
• 网关 192.168.1.1
• 排除地址 192.168.1.1~10
• VLAN20pool 192.168.2.0/24
• 网关 192.168.2.1
• 排除地址 192.168.2.1~10
• 三层 VLAN 互访,启用路由功能 到外网的默认路由

Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1

(5）路由器 Router0 上的配置要求。

• g0/0 IP 地址 192.168.3.1/24
• s/0/0 IP 地址 202.116.1.1/30
• HDLC
• 到内网的默认路由
  Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.2
• 静态路由重分发

(6）路由器 Router1 上的配置要求。

• s/0/0 IP 地址 202.116.1.2/30
• lo0 IP 地址 172.0.0.1/24
• HDLC
• 时钟 64000
• RIP

实验步骤

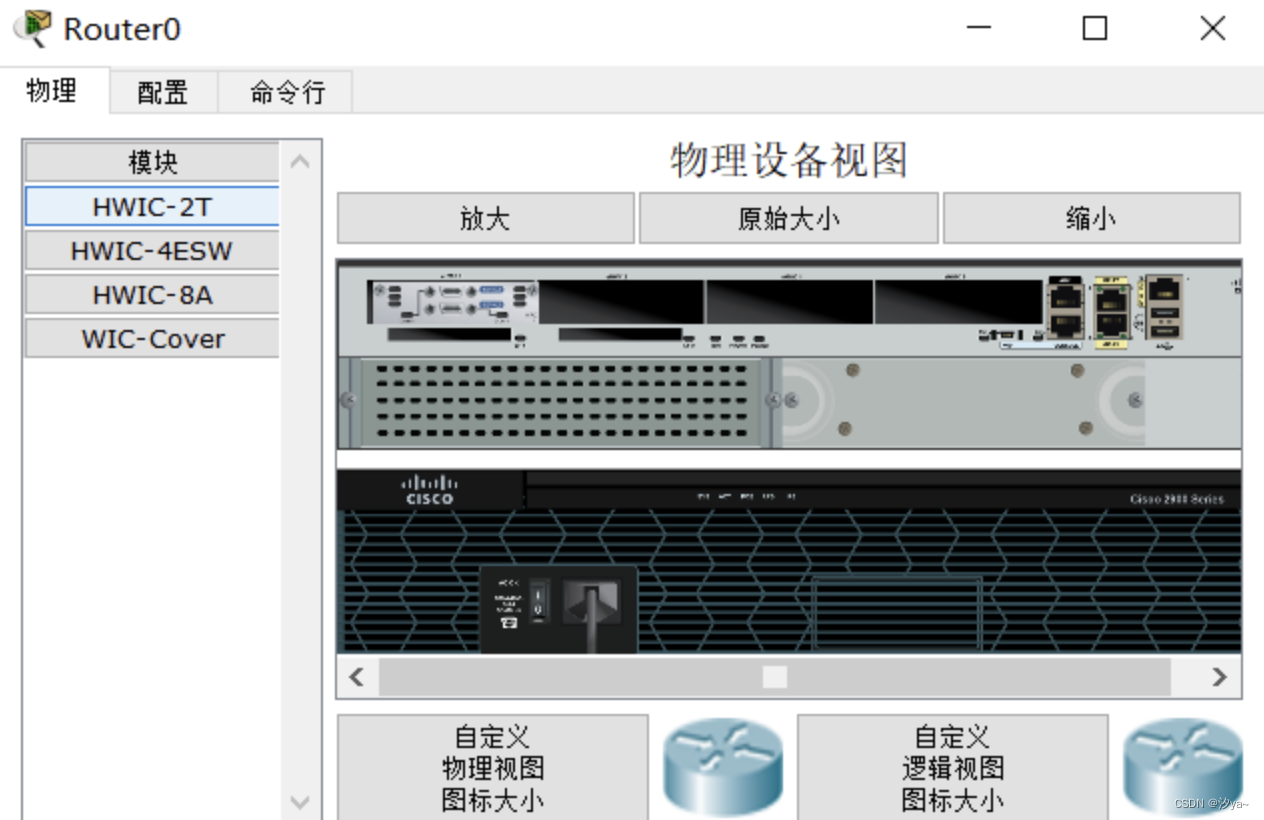

给Router0和Router1添加HWIC-2T模块

配置Switch0

en
conf t
vlan 10
exit
#VLAN 10 虚接口 ip 192.168.1.2/24
interface vlan 10
ip address 192.168.1.2 255.255.255.0
no shutdown
exit
#端口f0/1-10 划分给vlan10
interface range Fa0/1 - 10
switchport mode access
switchport access vlan 10
exit
#f0/24 设置为trunk
interface Fa0/24
switchport  mode  trunk
switchport  trunk  allowed  vlan  10,20
exit
#用户名cisco 密码cisco 实现telnet 安全管理
interface vlan 10
username cisco password cisco
line vty 0 4
login local
transport input telnet
exit
配置了默认网关，指定了交换机上的默认路由
ip default-gateway 192.168.3.1
exit
保存了当前的配置
write memory

配置Switch1

en
conf t
vlan 20
exit
#VLAN 10 虚接口 ip 192.168.2.2/24
interface vlan 20
ip address 192.168.2.2 255.255.255.0
no shutdown
exit
#端口f0/1-10 划分给vlan20
interface range Fa0/1 - 10
switchport access vlan 20no shutdown
exit
#f0/24 设置为trunk
interface Fa0/24
switchport  mode  trunk
switchport  trunk  allowed  vlan  10,20no shutdown
exit
#用户名cisco 密码cisco 实现telnet 安全管理
interface vlan 20
username cisco password cisco
line vty 0 4login local
transport input telnet
exitip default-gateway 192.168.3.1write memory

配置交换机Multilayer Switch 0

en
conf t
vlan 10
exit
vlan 20
exit
interface vlan 10
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
interface vlan 20
ip address 192.168.2.1 255.255.255.0
no shutdown
exitinterface Gig 0/1
no switchport
ip address 192.168.3.2 255.255.255.0
no shutdown
exit
interface range Fa0/1-2
switchport trunk encapsulation dot1q
switchport mode trunk
no shutdown
exit#DHCP#VLAN 10 pool 192.168.1.0/24
#网关 192.168.1.1
#排除地址 192.168.1.1~10
ip dhcp pool vlan10pool
network 192.168.1.0 255.255.255.0
default-router 192.168.1.1
exit
ip  dhcp  excluded-address  192.168.1.1  192.168.1.10ip dhcp pool vlan20pool
network 192.168.2.0 255.255.255.0
default-router 192.168.2.1
exit
ip  dhcp  excluded-address  192.168.2.1 192.168.2.10ip routing
ip route 0.0.0.0 0.0.0.0 192.168.3.1router rip
network 192.168.1.0
network 192.168.2.0
network 192.168.3.0
version 2
endwrite memory

路由器Router0上的配置

interface Gig0/0
ip address 192.168.3.1 255.255.255.0
no shutdown
exit
interface serial 0/0/0
encapsulation hdlc
clock rate 64000
ip address 202.116.1.1 255.255.255.252
no shutdown
exit
#配置静态路由
ip route 0.0.0.0 0.0.0.0 192.168.3.2router rip
network 192.168.3.0
network 202.116.1.0
version 2
endRIP
静态路由重分发
router rip
version 2
no auto-summary
redistribute static metric 10
redistribute connected metric 5
exitrouter rip
network 192.168.3.0
network 202.116.1.0
version 2
endwrite memory

路由器Router1的配置

interface serial0/0/0
encapsulation hdlc
ip address 202.116.1.2 255.255.255.252
clock rate 64000
no shutdown
exitinterface lo0
ip address 172.0.0.1 255.255.255.0
no shutdown
exitip route 0.0.0.0  0.0.0.0 192.168.1.1#rip
router rip
version 2
no auto-summary
redistribute static metric 10
redistribute connected metric 5
exitrouter rip
network 202.116.1.0
network 172.0.0.0
version 2
endwrite memory

测试

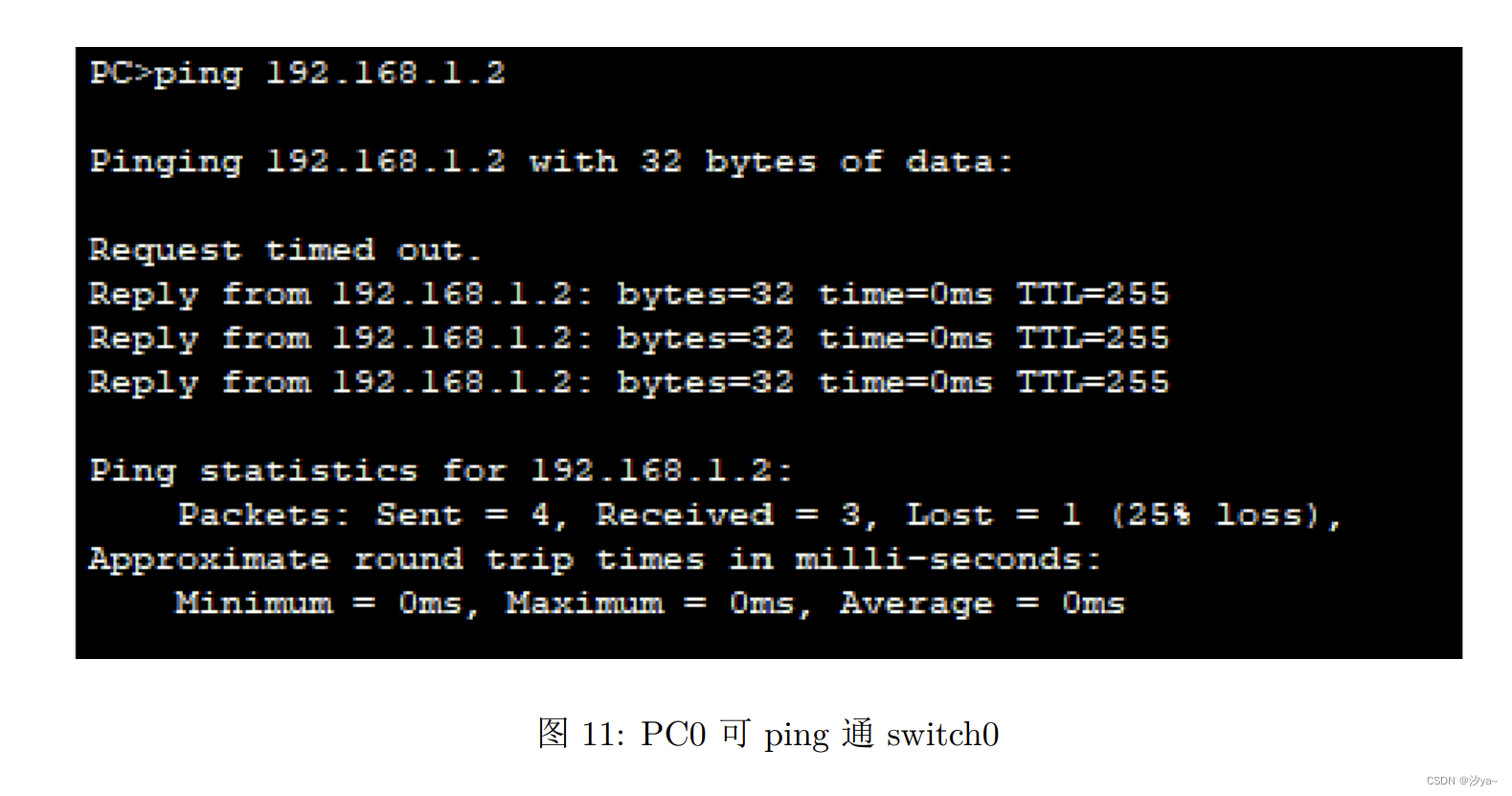

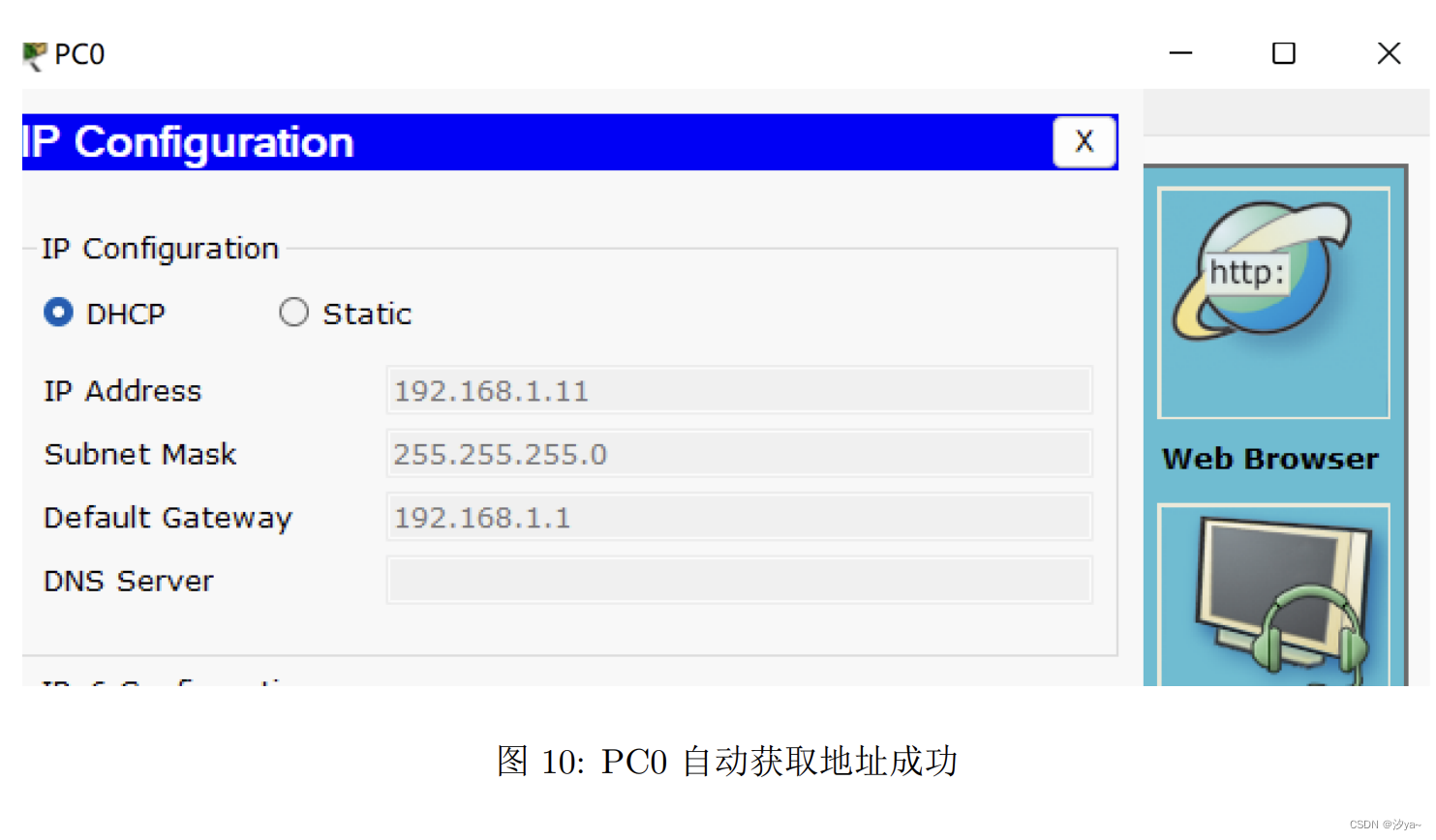

PC0 自动获取地址成功，PC0 可 ping 通 switch0，网关

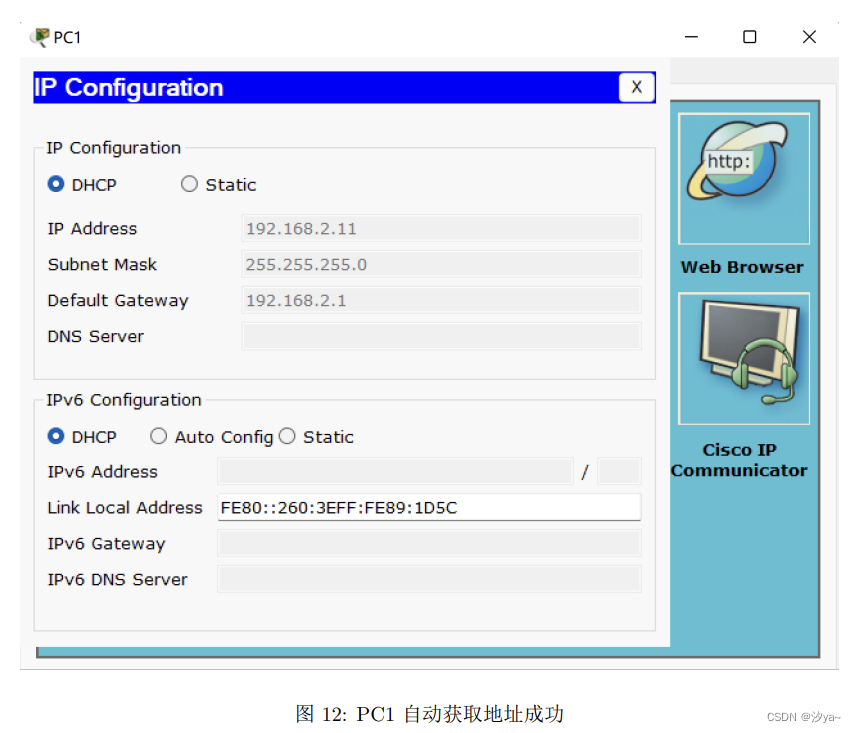

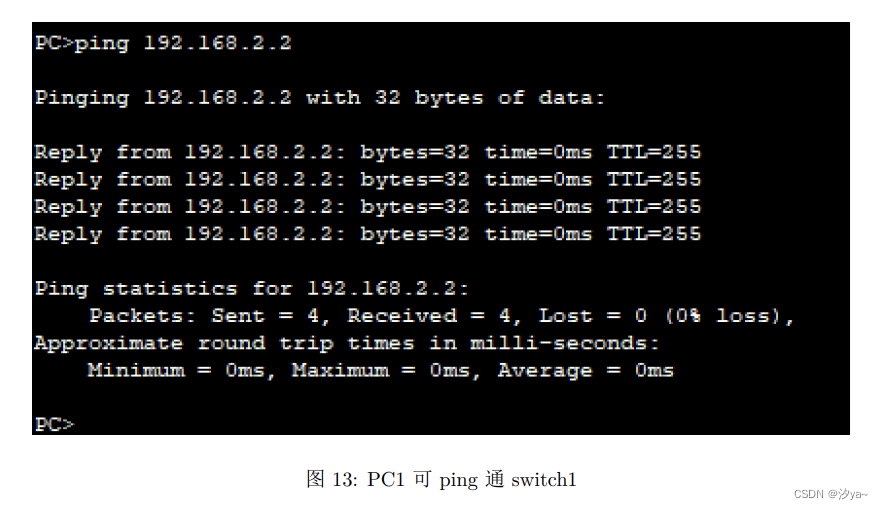

PC1 自动获取地址成功，PC1 可 ping 通 switch1，网关

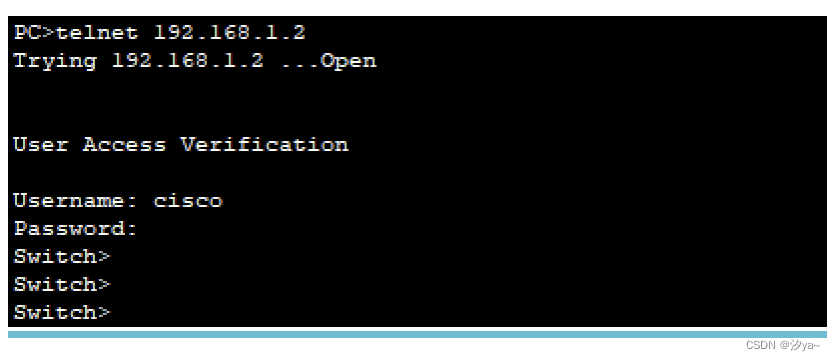

PC0 可 telnet 到 switch0

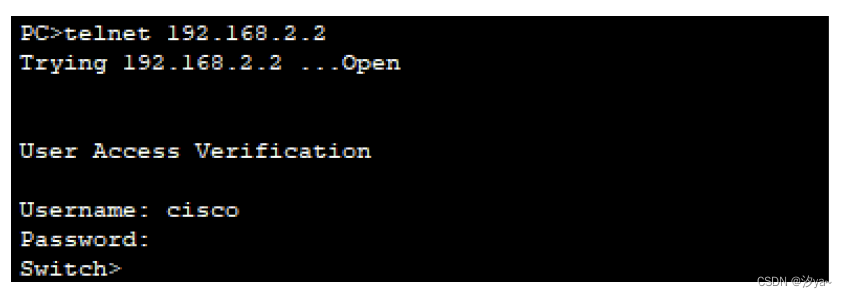

PC1 可 telnet 到 switch1

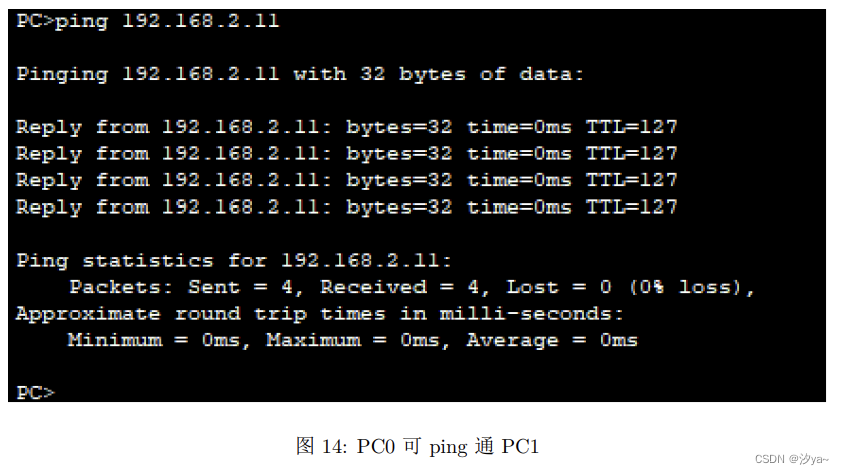

PC0 可 ping 通 PC1

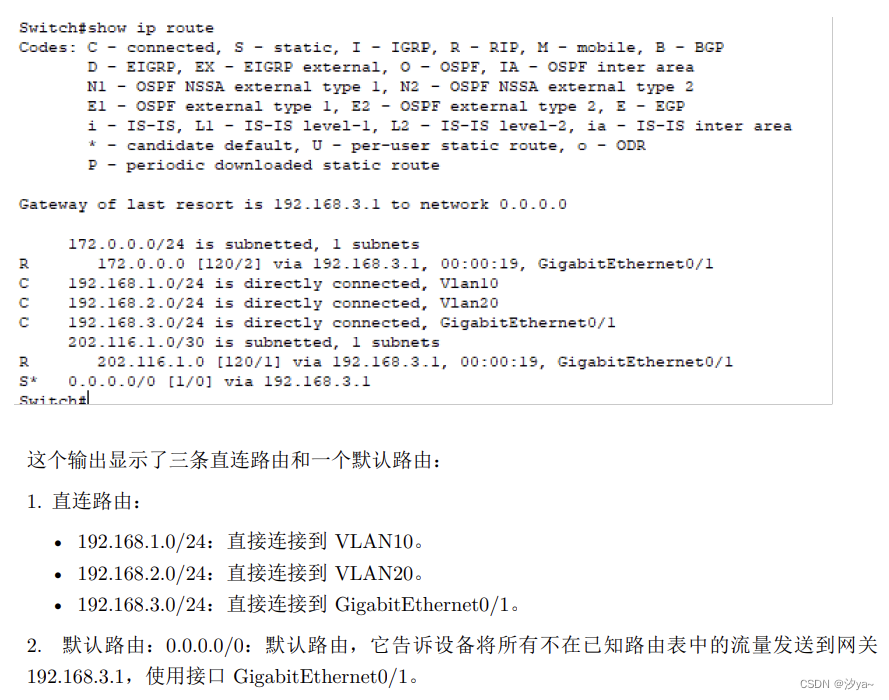

在 multilayerswitch0 上 show ip route 可查看到三条直连路由和默认路由

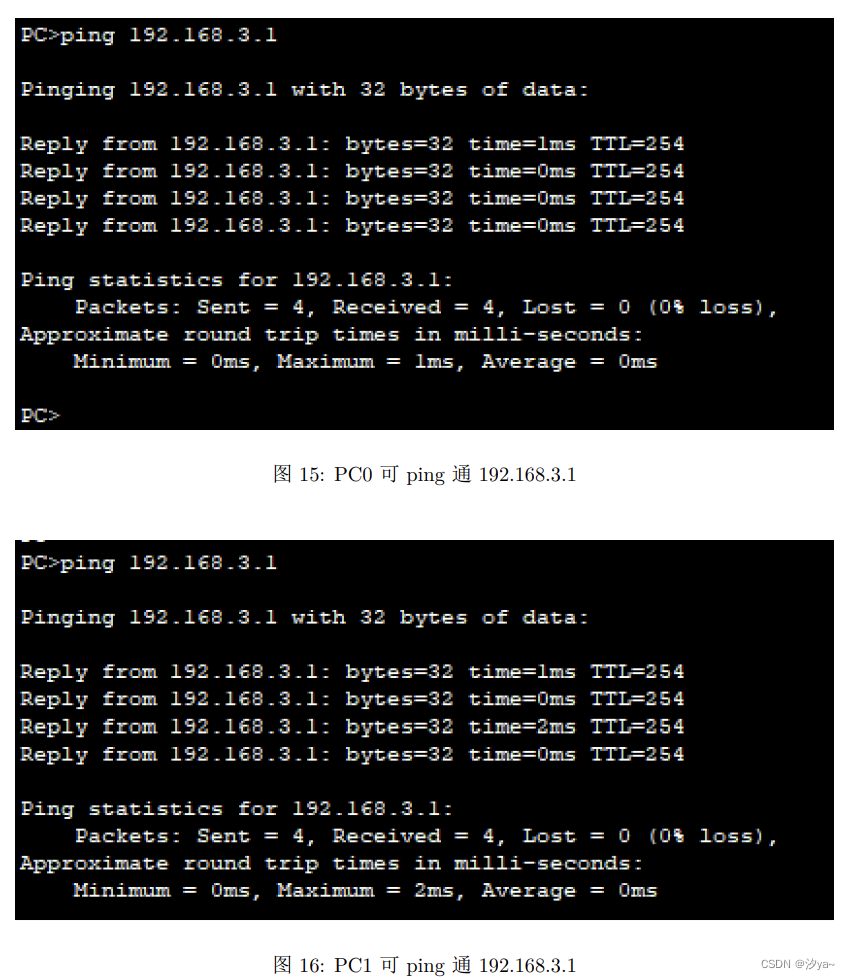

PC0、PC1 可 ping 通 192.168.3.1

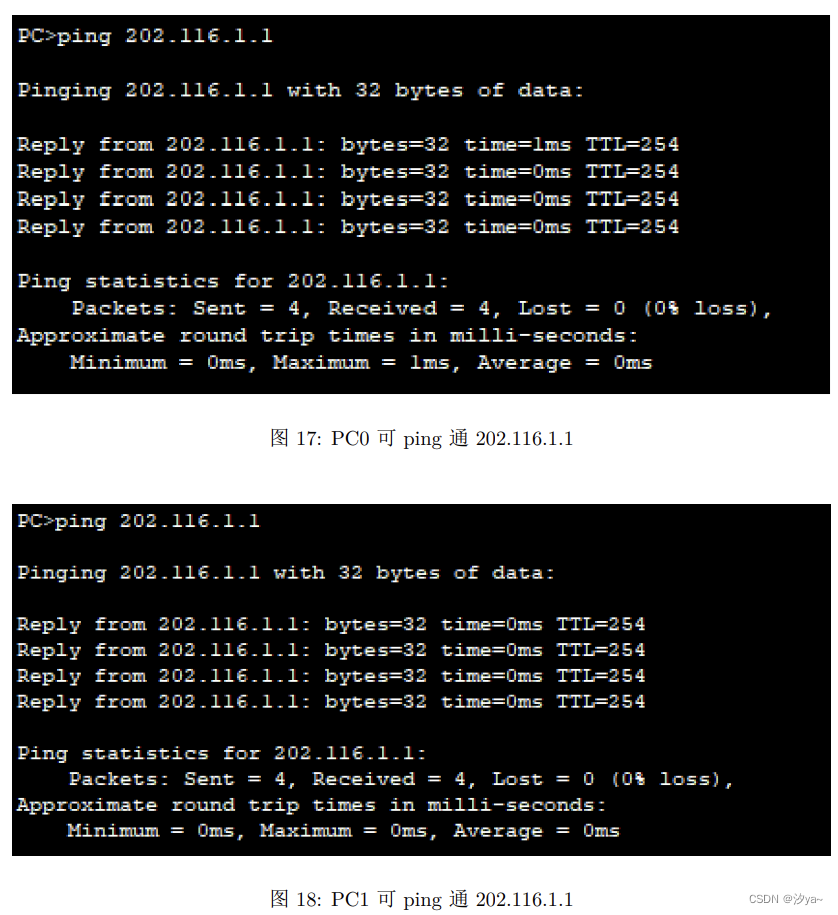

PC0、PC1 可 ping 通 202.116.1.1

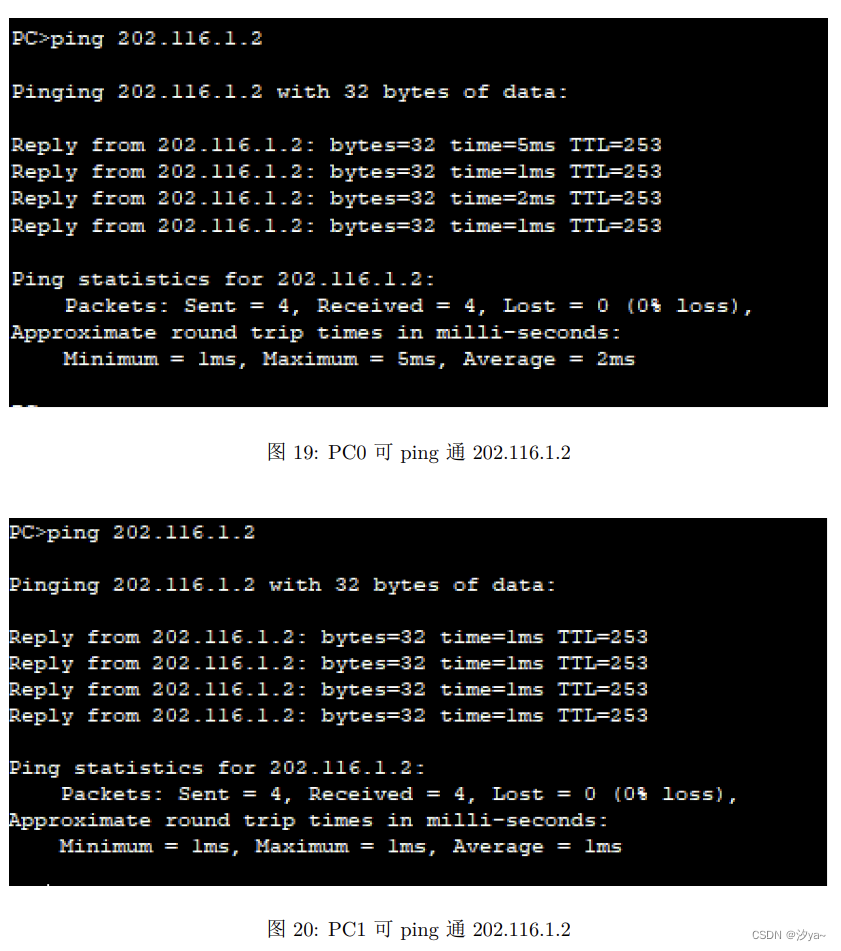

PC0、PC1 可 ping 通 202.116.1.2

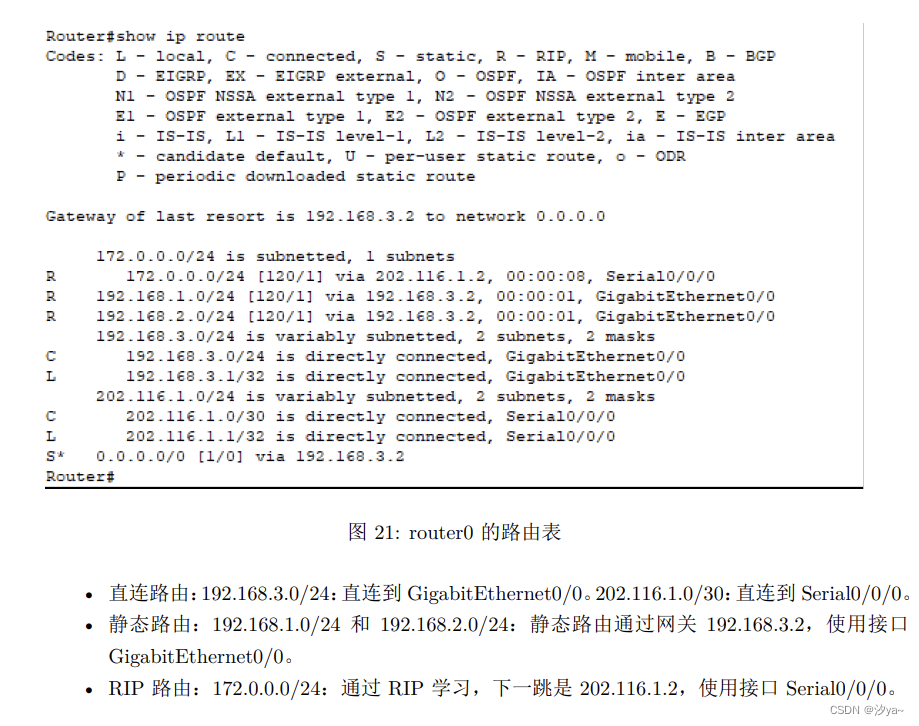

在 router0 上 show ip route 上可查看到两条直连路由、静态路由、一条 RIP 路由

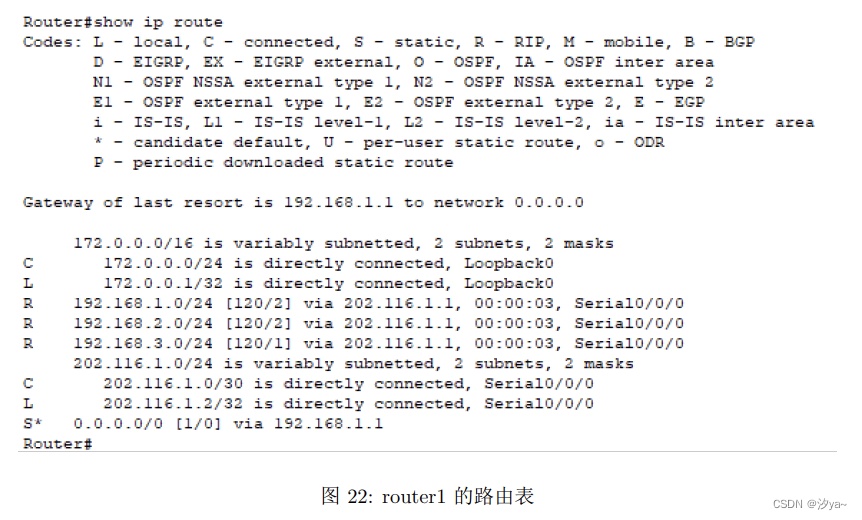

在 router1 上可查看到两条直连路由和两条 RIP 路由
