Unity 混合操作(Blending)

渲染图形时，在执行所有着色器并应用所有纹理后，像素将写入到屏幕。这些像素与已有像素的组合方式由 Blend 命令控制。用于生成透明对象。

《Unity Shader入门精要》大致解释：

片元通过了模板测试和深度测试之后，会进行混合步骤。如果开启了混合，GPU会取出源颜色（该片元着色器的颜色值）和目标颜色（颜色缓冲区中的颜色值）使用一个混合函数来进行混合操作。

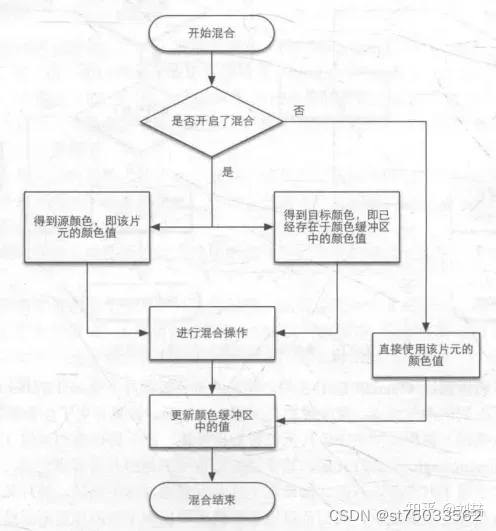

混合简化流程图

文档语法：

Blend Off：关闭混合（这是默认值）

Blend SrcFactor DstFactor：配置并启用混合。生成的颜色将乘以SrcFactor。屏幕上的已有颜色乘以DstFactor，然后将这两个值相加。（SrcFactor DstFactor填混合系数控制RGBA）

Blend SrcFactor DstFactor, SrcFactorA DstFactorA：同上，但使用不同系数来混合 Alpha 通道。（SrcFactor DstFactor填混合系数控制RGB，SrcFactorA DstFactorA填混合系数控制Alpha (A) 通道）

BlendOp Op：不将混合颜色相加，而是对它们执行不同的操作。（Op填混合运算控制RGBA）

BlendOp OpColor, OpAlpha：同上，但是对颜色 (RGB) 通道和 Alpha (A) 通道使用不同的混合操作。(OpColor填混合运算控制RGB，OpAlpha填混合运算控制Alpha (A) 通道)

混合运算语法（一切仅支持DX的不再赘述）：

Add 将源和目标相加。

Sub 从源减去目标。

RevSub 从目标减去源。

Min 使用源和目标中的较小者。

Max 使用源和目标中的较大者。

混合系数语法：

One 值为 1 - 让源或目标颜色通过。

Zero 值为 0 - 删除源或目标值。

SrcColor 此阶段的值乘以源颜色值。

SrcAlpha 此阶段的值乘以源 Alpha 值。

DstColor 此阶段的值乘以帧缓冲区源颜色值。

DstAlpha 此阶段的值乘以帧缓冲区源 Alpha 值。

OneMinusSrcColor 此阶段的值乘以（1 - 源颜色）。

OneMinusSrcAlpha 此阶段的值乘以（1 - 源 Alpha）。

OneMinusDstColor 此阶段的值乘以（1 - 目标颜色）。

OneMinusDstAlpha 此阶段的值乘以（1 - 目标 Alpha）。

官方文档还贴心的给出了一些常见的混合类型：

Blend SrcAlpha OneMinusSrcAlpha // 传统透明度
Blend One OneMinusSrcAlpha // 预乘透明度
Blend One One // 加法
Blend OneMinusDstColor One // 软加法
Blend DstColor Zero // 乘法
Blend DstColor SrcColor // 2x 乘法

效果展示

1、Blend One One

两个颜色值相加

当背景面板偏蓝时显示

当背景面板全白时显示，这里效果图是全白，会与文章背景色相同导致看不出来

注意这里变成了全白，原因是两个颜色值相加，超过了(1,1,1,1).所以是全白。

2、Blend SrcAlpha OneMinusSrcAlpha 传统透明度

源颜色乘以源Alpha 值，目标颜色乘以1-源颜色Aplha值，然后相加

示例工程下载
