基于xilinx FPGA的QSFP调试使用经验

1 概述

本文用于记录QSFP在调试使用时遇到的一些经验教训，防止后来者踩相同的坑。
参考手册：

《AMQ28-SR4-M1_V1.0》

《QSFP-DD-Hardware-rev4p0-9-12-18-clean》

2 QSFP简介

QSFP（Quad Small Form-facor Pluggable）即四通道SFP接口，即4通道集合到一起的光模块接口。常见于要使用40G光模块，100G光模块。

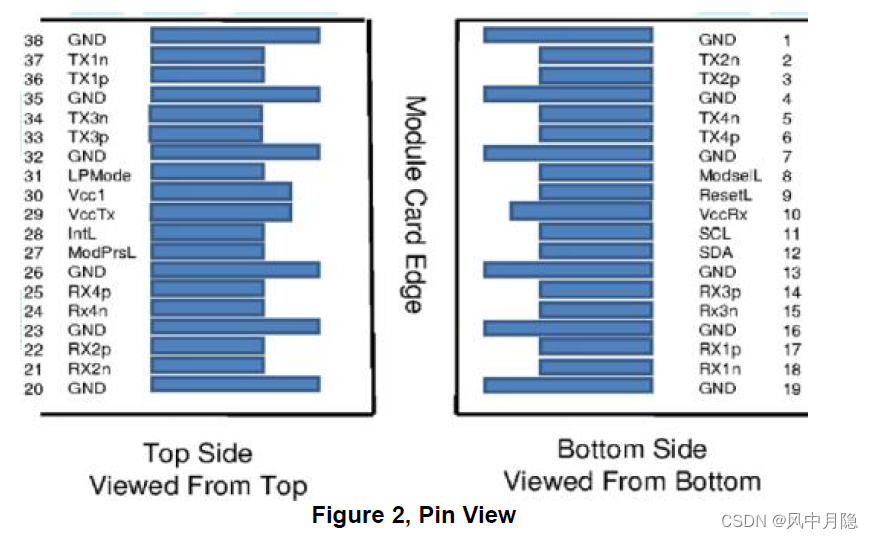

其引脚如下：

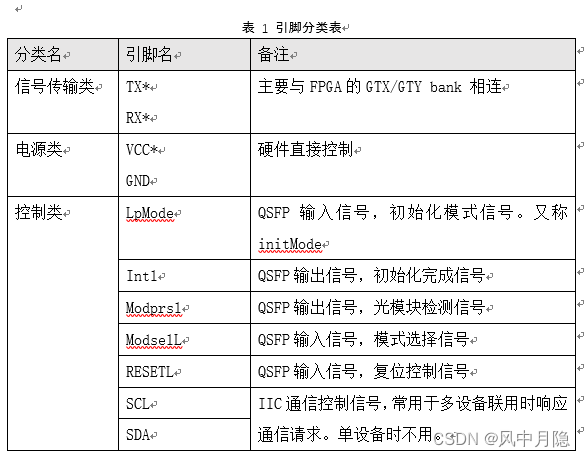

由引脚可看出其实器件的引脚可以简单分三类,如下所示：

3 调试环境

常温下RFSOC器件外配的100G光模块（QSFP）；

4 调试经验

1） 信号传输类的引脚直接对应连接GTY bank即可；
2） 电源类引脚的硬件处理好，FPGA代码上不用管；
3） 控制类的输出SCL/SDA单设备使用，FPGA上设置为输出信号，默认输出0即可；
4） 控制类的LpMode/ ModselL/ RESETL,FPGA上设置为输出信号，常规情况下设置为1即可；

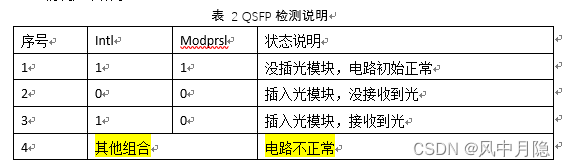

5） 控制类的Intl/ Modprsl，FPGA上设置为输入信号，用于检测QSFP的状态；其检测情况如下所示：

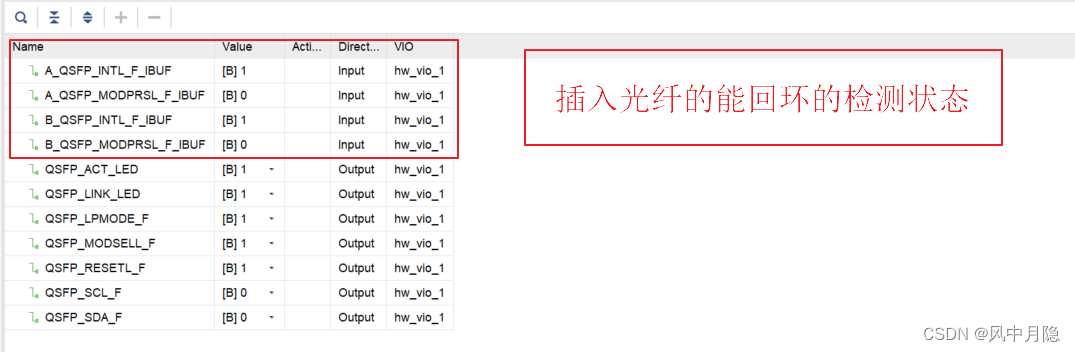

5 上板调试情况

FPGA型号：xczu48dr-ffvg1517-2-i
开发环境：VIVAD2021.2

6测试例程

基于xilinx FPGA的QSFP调试逻辑代码
