Linux操作系统ARM指令集与汇编语言程序设计

一、实验目的

1.了解并掌握ARM汇编指令集

2.应用ARM指令集编写一个程序操控开发板上的LED灯

二、实验要求

应用ARM汇编指令集编写程序，实现正常状态下开发板上的LED灯不亮，按下一个按键之后开发板上的LED灯进入流水灯模式。

三、实验原理

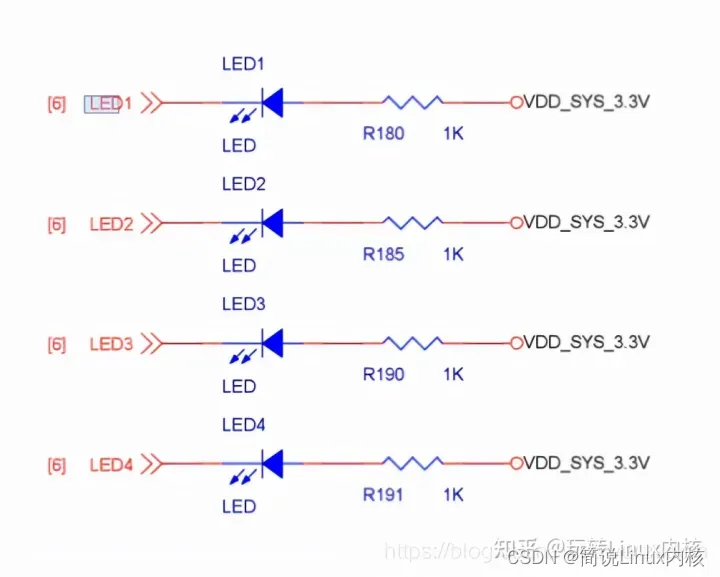

四个LED灯的电路如下图所示：

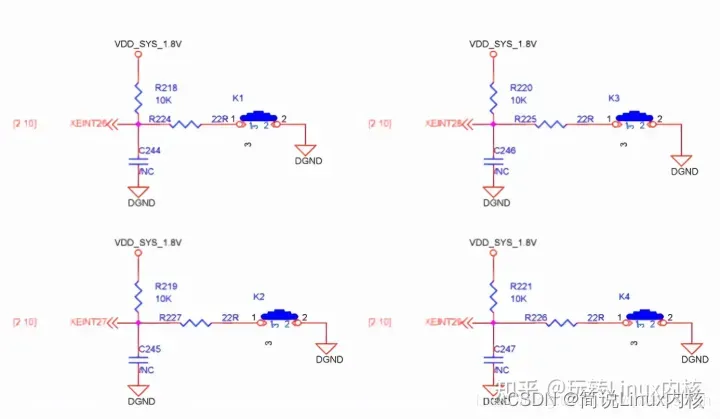

四个按键电路图如下所示：

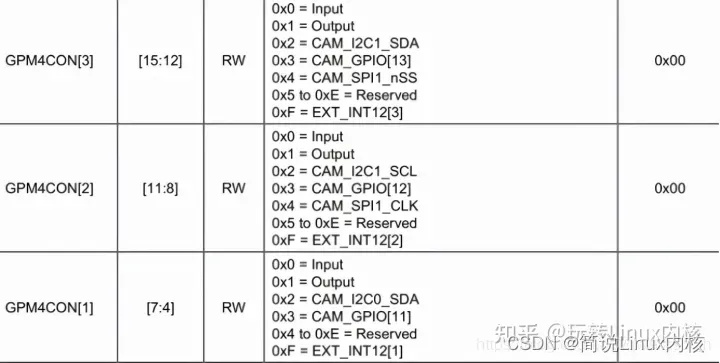

将LED灯的控制地址放入一个寄存器中，并将其设置为输出模式:

把按键控制地址的内容全置零，为输入模式（复位值为0，此步骤可省略）。

四、实验结果

将生成的二进制代码用烧写脚本烧写到SD卡中，插入开发板的SD卡槽，从SD卡启动，按下按键即开启LED流水灯模式。

资料直通车：最新Linux内核源码资料文档+视频资料

内核学习地址：Linux内核源码/内存调优/文件系统/进程管理/设备驱动/网络协议栈

五、结果分析

通过掩码取出按键数据地址中的值的状态来判断按键是否按下，若按下则跳转到LED流水灯的程序当中。

流水灯程序即顺序的程序结构，依次点亮LED灯，延时并熄灭，达到流水效果。

六、附录：实验源代码

.text
.globl _start
_start:// Set GPM4CON[0:3]as outputldr r1, =0x110002E0 @GPM4CON address 					ldr r0, =0x00001111str r0, [r1]//Set GPX3CON[2:5] as inputldr r1, =0x11000C60 @GPX3CON addressmov r0, #0str r0,[r1]			@default is input.So,this section canbe omitted
Key_led://Read the state of keysldr r1, =0x11000C64 @GPX3DAT address->keysldr r3, =0xFFFFFFC3 @Key maskldr r0, [r1] 		@ Read the state of keysorr r0, r0,r3		@ get the bits of keysmov r0,r0,ROR #2	@ align to the led bitscmp r0, #0xFFFFFFFEbeq led_blinkbl Key_led
led_blink:ldr r1, =0x110002E4mov r0, #0xEstr r0, [r1]bl delayldr r1, =0x110002E4mov r0, #0xDstr r0, [r1]bl delayldr r1, =0x110002E4mov r0, #0xBstr r0, [r1]bl delayldr r1, =0x110002E4mov r0, #0x7str r0, [r1]bl delaybl Key_led
delay:mov r0, #0x200000
delay_loop:cmp r0, #0sub r0, r0, #1bne delay_loopmov pc, lr
