DPDK 测试说明

---

2.DPDK 测试说明

2.1硬件pci加密设备绑定到igb_uio驱动

dpdk-stable/usertools/dpdk-setup.sh 分析
如何绑定pci设备到igb_uio驱动？（Option:54）

IGB_UIO 主要负责什么内容 ？

(1.1) igb_uio 内核模块功能之一、注册一个 PCI 设备。通过 DPDK 提供的 Python 脚本 dpdk-devbind 来完成， 当执行 dpdk-devbind 来 bind 网卡时，会通过 sysfs 与内核交互、让内核使用指定的驱动程序(e.g. igb_uio) 来绑定网卡。
在 linux 中设备与驱动绑定方法有两种:
a、 配置设备， 让设备选择驱动，向 /sys/bus/pci/devices/{pci id}/driver_override 写入驱动的名称。
b、 配置驱动，让其支持新的 PCI 设备，向 /sys/bus/pci/drivers/igb_uio/new_id 写入要bind的网卡设备的 PCI ID (e.g. 8086 10f5, 格式：设备厂商号 设备号)。
这两种方式都会促使驱动程序 bind 新的网卡设备，而 DPDK 使用的 第二种 方式。
(1.2) igb_uio 内核模块另一个主要功能是、让用户态的 PMD 网卡驱动程序与 UIO 及格线交互：
a、 调用 igbuio_setup_bars,设置 uio_info的 uio_mem 、 uio_port 和其他成员;
b、 调用 uio_register_device, 注册 UIO 设备；
c、打开 UIO 设备并注册中断；
d、调用 uio_event_notify, 将注册的 UIO 设备的 “内存空间” 映射到用户态的应用空间；其 mmap 函数为uio_mmap， 至此、UIO 就可以让 PMD 驱动程序在用户态应用程序访问设备的大部分资源。
e、应用层 UIO 初始化，同时，DPDK 还需要把 PCI 设备的 BAR 以上到应用层； 在 pci_uio_map_resource 函数中、会调用pci_uio_map_resource_by_index 做资源映射。
f、在 PMD 驱动程序中， DPDK 应用程序会调用 rte_eth_rx_burst 读取数据报文； 如果网卡接收 Buffer 的描述符表示已经完成一个报文的接收(如有 E1000_RXD_STAT_DD标志)，则 rte_mbuf_raw_alloc 一个 mbuf 进行处理。

---

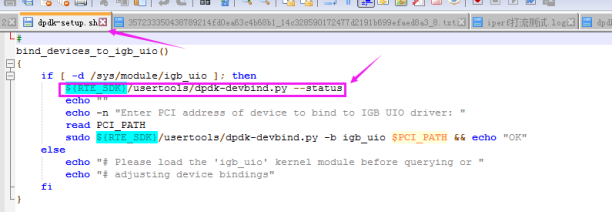

以上通过脚本输入PCI设备"bus:slot.func" number本质应该就是一条写命令：

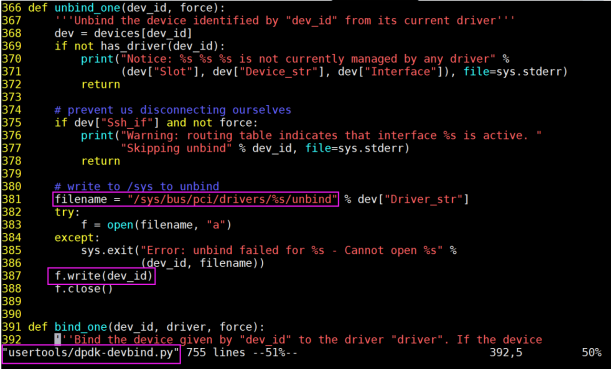

查看usertools/dpdk-devbind.py脚本内容，确实如此

DPDK中我们基于脚本输入”bus:slot.func” number绑定设备即可。
实际上绑定设备通过”Vendor DeviceID” number，但是取消绑定设备通过”bus:slot.func” number

补充思考：通过脚本基于pci 总线绑定我们的半高卡到igb_uio驱动中，脚本它凭什么认为这个pci设备就是”加密设备”？而不是”网络设备”、不是”压缩设备”？

答：

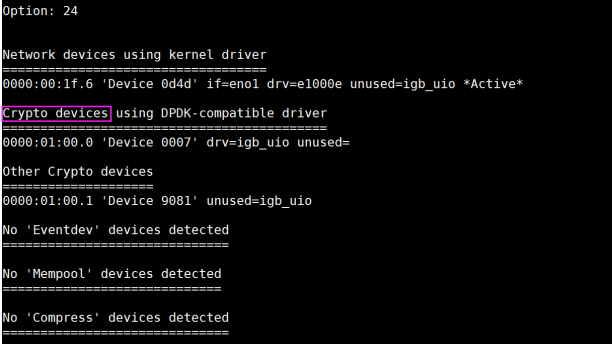

①通过dpdk-devbind.py --status查看当前有哪些加密设备

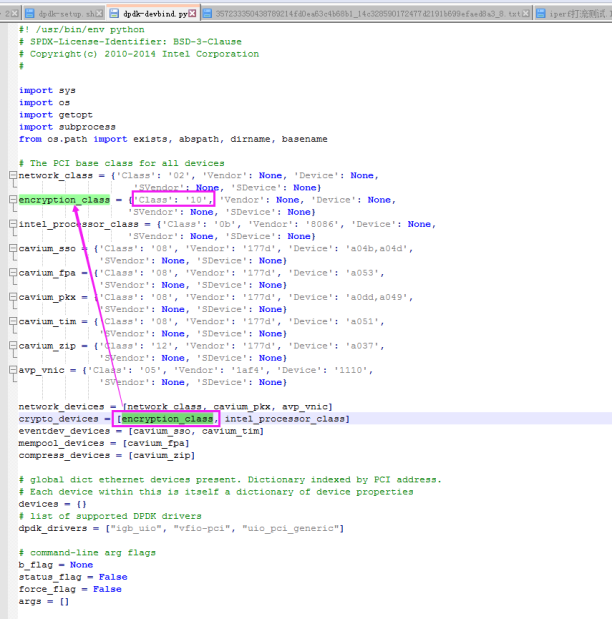

②dpdk-devbind.py脚本中内容如下，根据Class number决定这是一个什么设备

③为什么是0x10代表加密设备？因为这是PCIe规范定义的
https://blog.ladsai.com/pci-configuration-space-class-code.html

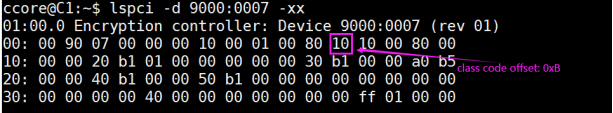

④查看我们的PCIe配置空间，class code配置设置成了0x10,所以被DPDK视为这是一个加密设备。

2.2 test命令使用说明

est是用于测试dpdk rte相关的基础功能，例如mempool_perf_autotest
指定测试要用到的logic core:0-7

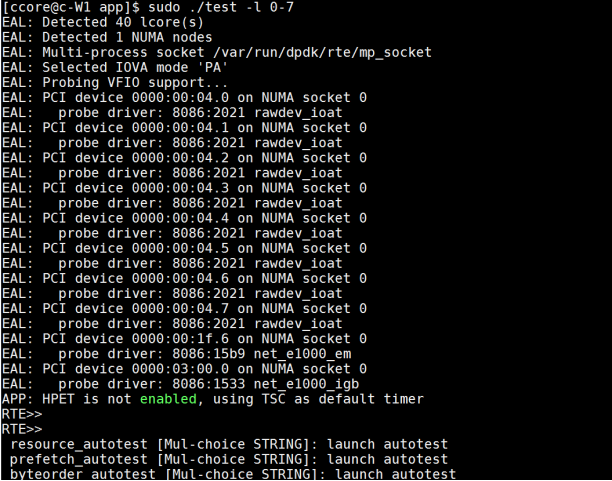

$ ./test -l 0-7

进入RTE>>命令行后，输入’Shift + ?’ 可以查看当前支持哪些测试

2.3 dpdk-test-crypto-perf命令使用说明

dpdk-test-crypto-perf是专门用来测试硬件加密设备功能和性能的。
命令用法说明：dpdk-test-crypto-perf [EAL Options] -- [Application Options]
注：EAL选项跟App选项通过–隔开：
1）EAL选项：
①指定要运行DPDK的CPU(可以通过两个选项: -l / -c):
-c
-l
COREMASK的格式是：要运行的十六进制内核位掩码，例如 -c 0x101就是指定CPU0跟CPU8运行DPDK
CORELIST的格式是：要运行的核心列表，例如-l 0-4 就是指定CPU0到CPU4运行DPDK

②指定虚拟设备：例如：–vdev crypto_ccp907t_sec
–vdev

③添加一个PCI设备到白名单中： 例如：-w 0000:01:00.0（这是非必须选项）
-w

2）App选项:
①指定测试类型（type有三种可选类型: throughput / latency / verify）：
–ptest type
②设置操作的总次数
–total-ops
③设置单个(明文或密文)报文的大小
–buffer-sz
④设置每个报文的报文段数（用于测试scatter/gather）
–segments-nb
⑤设置设备类型： 例如： --devtype crypto_ccp907t_sec
–devtype
⑥设置操作类型（name有这几种可选类型: cipher-only / auth-only / cipher-then-auth / auth-then-cipher / aead）：
–optype
⑦配置密码算法：
a).设置密码算法名称：例如 --cipher-algo sm4-cbc
–cipher-algo
b).设置密码操作模式（mode有两种可选类型: encrypt / decrypt）:
–cipher-op
c).设置密码 key的大小
–cipher-key-sz
d).设置密码 iv的大小
–cipher-iv-sz
⑧配置认证算法：
a).设置认证算法名称：例如 --auth-algo sm3-hmac
–auth-algo
b).设置认证操作模式（mode有两种可选类型: verify / generate）:
–auth-op
c).设置认证key的大小
–auth-digest-sz
d).配置认证aad的大小(暂时不清楚干啥用的)
–auth-aad-sz
⑨设置测试标志值向量文件路径，用于验证算法的正确性。（参见测试向量文件一章，该参数需要与 --ptest verify 一起使用）:
–test-file
例如: --test-file /home/ccore/dpdk-stable/sm4_cbc_sm3.data

a).在测试向量文件中设置特定的测试名称部分(用于hash认证结果比对测试)：
–test-name
例如：–test-name sm3_hmac_buff_32

2.4 使用testpmd测试网卡性能

参考链接:
https://www.jianshu.com/p/a7c7d5e80a14
下面testpmd测试时，关于更多参数含义就不一一说明了，请自行查看
https://dpdk.readthedocs.io/en/stable/testpmd_app_ug/index.html

由于网卡是由DPDK接管的，是没有IP地址的，所以是以MAC地址通信。确定好各自的源MAC和目的MAC，类似于二层交换机的功能

1）物理连接方式：
这里测试用的是enp3s0和p2p1两个网口（网卡芯片都是I210），这两个网口都通过PCIe接口插在Intel 5218R塔式工作站上，然后这两个网口外部通过网线直接连接
enp3s0 <----------- 网线 -----------> p2p1

2）网卡取消绑定内核驱动：要先down掉，之后才能绑定到DPDK中（注意: 使用的物理网卡要能够支持igb驱动，否则在DPDK中通过igb_uio绑定无效）
补充：查看当前DPDK版本支持哪些网卡
http://doc.dpdk.org/guides/rel_notes/release_18_11.html
$ sudo ifconfig enp3s0 down
$ sudo ifconfig p2p1 down

3）导出环境: 编译dpdk-stable代码以及dpdk-stable/examples下面的测试例程都要先导出下面两个环境变量(可以放在~/.bashrc下，使其自动导出):
$ export RTE_SDK= #DPDKInstallDir = /home/zf/git/dpdk-stable
$ export RTE_TARGET=x86_64-native-linuxapp-gcc

4）编译DPDK与加载uio驱动（大页内存默认上电已经配置好，通过bootargs传参预配置了）
先进入dpdk_stable顶层目录，然后依次执行以下指令：
$ sudo make install T=x86_64-native-linuxapp-gcc
$ sudo modprobe uio
$ sudo insmod x86_64-native-linuxapp-gcc/kmod/igb_uio.ko

5）网卡绑定到DPDK(基于PCIe BDF num绑定):
$ sudo ./usertools/dpdk-devbind.py -b igb_uio 03:00.0 b3:00.0

6）通过dpdk-stable/examples/ethtool检测有多少个网口绑定到了DPDK（这一步实际上可以跳过，目的是为了通过不同的工具查询DPDK绑定网卡数量）
