华为云ECS部署DR模式的LVS

1 概述

LVS是linux内核模块，用于4层的负载均衡，它有多个工作模式，例如NAT模式、DR模式。
DR模式的数据流是这样的：

client --->  Director Server（即LVS服务器，带VIP） --->  Real Server（后端服务器）  --->  client

本文以华为云ECS为环境，部署DR模式的LVS。

2 环境

在华为云购买三台ECS，三台ECS均位于同一个子网中，OS是Centos 7.9，在该子网中申请一个虚拟IP作为LVS的VIP。

VIP：10.0.13.104
服务器1，Director Server：10.0.14.179
服务器2，Real Server：10.0.29.2，部署一个nginx
服务器3，客户端：10.0.0.149

3 部署

3.1 Director Server的部署

Director Server其实是不需要设置 /proc/sys/net/ipv4/ip_forward为1。
在Director Server上curl自己的VIP:端口，是不通的。

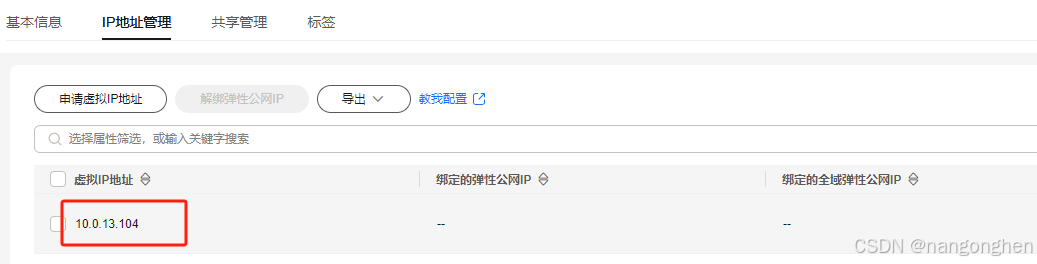

3.1.1 申请华为云虚拟IP

在华为云子网中申请一个虚拟IP（例如指定为10.0.13.104），并绑定至ECS实例。
此华为云虚拟IP是作为LVS的VIP。

操作文档请参考官方：

https://support.huaweicloud.com/usermanual-ecs/ecs_03_0506.html

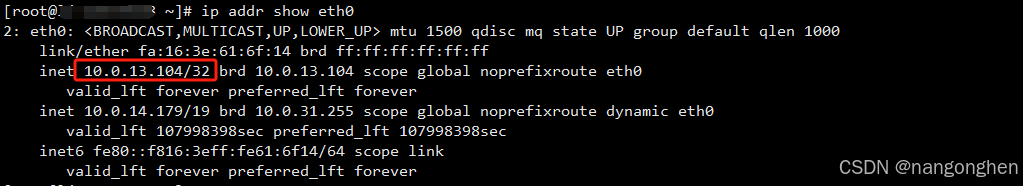

3.1.2 将华为云虚拟IP挂载到服务器1（10.0.14.179）的网卡上

登录服务器1，执行如下命令：

export VIP=10.0.13.104
nmcli connection modify "System eth0" +ipv4.addresses $VIP
nmcli connection up "System eth0"

详细说明请参考官方：

https://support.huaweicloud.com/usermanual-vpc/zh-cn_topic_0067802474.html

3.1.3 服务器1（10.0.14.179）安装LVS用户态用具

工具用于下发LVS规则到内核中。

yum install -y ipvsadm

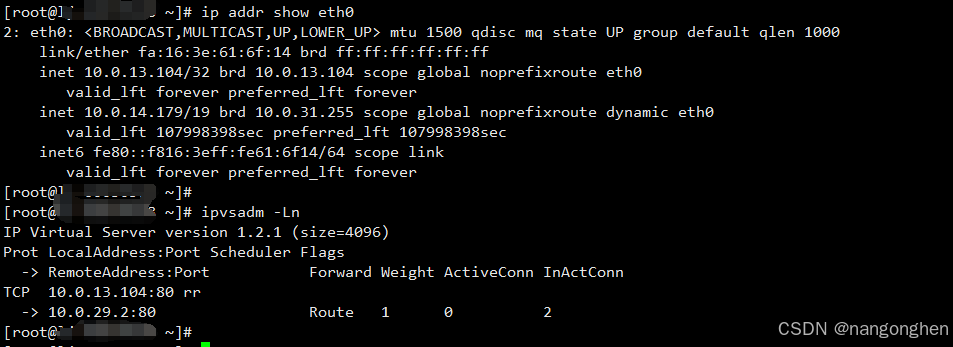

3.1.4 服务器1（10.0.14.179）设置LVS规则

export VIP=10.0.13.104
export RS=10.0.29.2ipvsadm --set 30 5 60
ipvsadm -A -t $VIP:80 -s rr
ipvsadm -a -t $VIP:80 -r $RS:80 -g
# -g代表DR模式

3.2 Real Server的部署

3.2.1 在服务器2（10.0.29.2）安装nginx

yum install nginx -y
systemctl start nginx

3.2.2 其他配置

抑制ARP响应，将VIP设置到lo网卡上。这些操作很重要，否则最终网络不会通。

export VIP=10.0.13.104# 抑制ARP响应
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce# 将VIP设置到lo网卡上
ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP up

4 测试

登录服务器3（10.0.0.149），执行如下命令：

export VIP=10.0.13.104
curl -I $VIP:80

5 小结

在云上ECS搭建LVS的文章比较少，通过在华为云ECS上搭建LVS，希望对云上用户有所帮助。
