电子应用设计方案-41：智能微波炉系统方案设计

智能微波炉系统方案设计

 一、引言

随着科技的不断进步，人们对于厨房电器的智能化需求日益增长。智能微波炉作为现代厨房中的重要设备，应具备更便捷、高效、个性化的功能，以满足用户多样化的烹饪需求。

 二、系统概述

1. 系统目标

    - 提供精确的温度和时间控制，实现多样化的烹饪模式。

    - 具备智能菜单和食谱推荐功能，方便用户操作。

    - 支持远程控制和监控，提高使用的灵活性。

    - 实现节能优化，降低能耗。

    - 确保系统的稳定性和安全性。

2. 系统组成

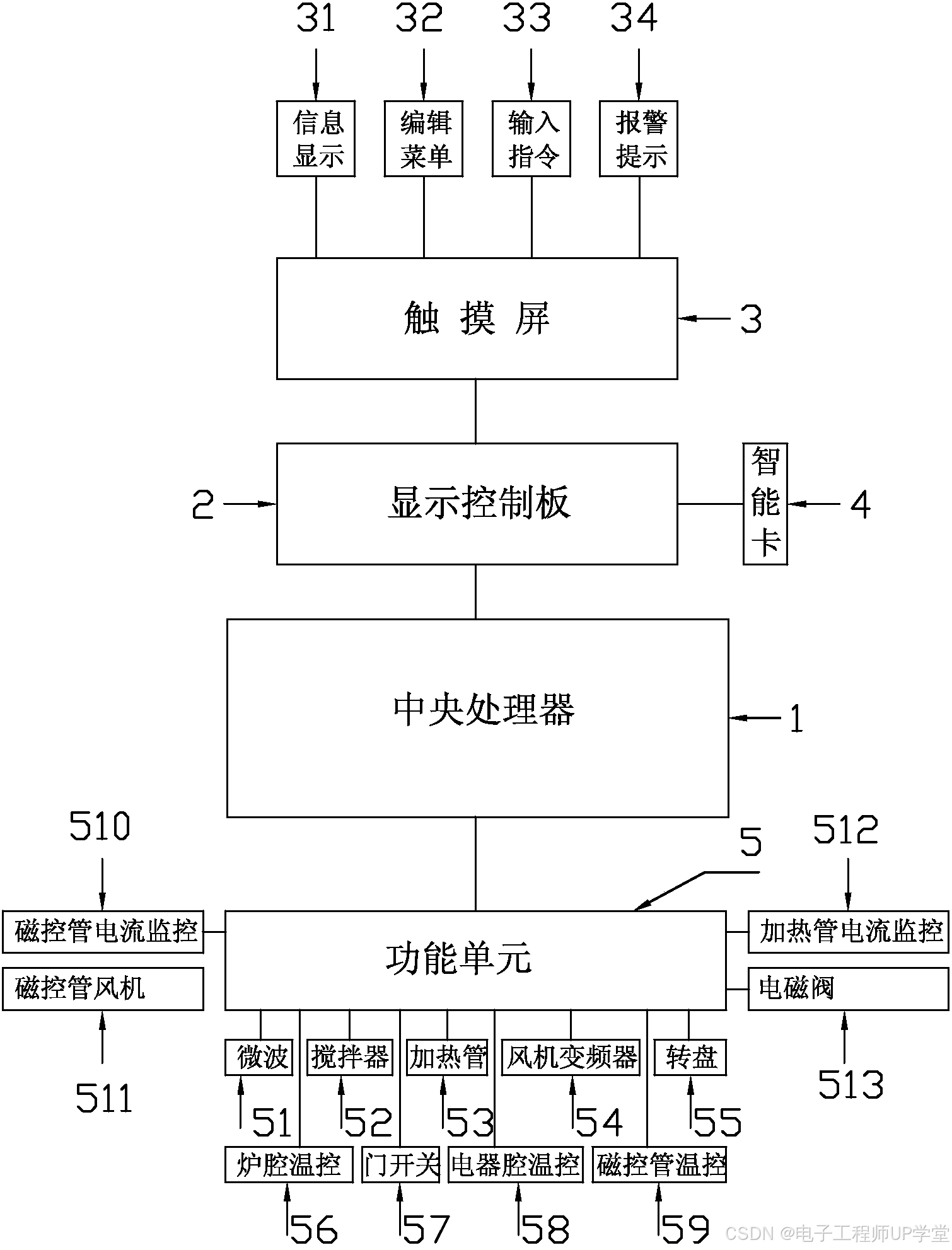

    - 智能微波炉系统主要由控制模块、加热模块、传感器模块、通信模块、显示模块和电源模块组成。

 三、控制模块

1. 微控制器

    - 选用高性能的微控制器，负责整个系统的控制和协调。

    - 处理用户输入、传感器数据，并控制加热模块和其他功能。

2. 存储单元

    - 存储预设的烹饪程序、智能菜单和用户设置。

 四、加热模块

1. 磁控管

    - 产生微波，实现对食物的加热。

    - 可调节功率输出，以适应不同的烹饪需求。

2. 烧烤元件（可选）

    - 提供烧烤功能，增加烹饪的多样性。

 五、传感器模块

1. 温度传感器

    - 实时监测炉内温度，确保食物加热均匀，防止过度加热。

2. 湿度传感器

    - 检测食物的湿度，辅助控制烹饪时间和功率。

3. 门开关传感器

    - 检测微波炉门的开关状态，确保在门未关闭时停止加热，保障安全。

 六、通信模块

1. Wi-Fi 模块

    - 实现微波炉与家庭网络的连接，支持远程控制和数据传输。

    - 可通过手机应用程序或智能家居平台进行操作和监控。

2. 蓝牙模块（可选）

    - 用于近距离与移动设备连接，方便用户在附近进行快速设置。

 七、显示模块

1. 液晶显示屏

    - 显示烹饪时间、温度、模式、菜单等信息。

    - 提供操作提示和错误提示。

2. 触摸按键

    - 用于用户输入烹饪参数、选择菜单和功能。

 八、电源模块

1. 电源适配器

    - 将市电转换为微波炉所需的直流电源。

    - 提供稳定的电压和电流，保障系统正常运行。

 九、软件功能

1. 智能菜单

    - 预设多种常见食物的烹饪程序，如热牛奶、解冻肉类、烤鸡翅等。

    - 用户只需选择相应的菜单，系统自动设置合适的加热时间和功率。

2. 食谱推荐

    - 根据用户的饮食偏好和食材库存，推荐合适的食谱，并提供相应的烹饪步骤和参数。

3. 自定义烹饪

    - 用户可以手动设置加热时间、功率、温度等参数，满足个性化烹饪需求。

4. 远程控制

    - 通过手机应用程序，用户可以在任何地方远程启动、停止微波炉，设置烹饪参数。

    - 实时查看烹饪进度和状态。

5. 节能模式

    - 系统根据食物的重量和类型，自动优化加热时间和功率，实现节能效果。

6. 故障诊断与报警

    - 实时监测系统运行状态，当出现故障时，自动诊断并在显示屏上显示故障代码。

    - 同时通过手机应用程序发送报警信息，提醒用户及时处理。

 十、安全设计

1. 电磁屏蔽

    - 确保微波炉在工作时，电磁辐射符合国家安全标准，不对外界产生干扰。

2. 过热保护

    - 当炉内温度过高或加热时间过长时，自动停止加热，防止火灾发生。

3. 童锁功能

    - 防止儿童误操作，避免发生危险。

 十一、系统优化

1. 散热设计

    - 优化微波炉的风道和散热结构，确保在长时间运行时，系统保持良好的散热性能。

2. 降噪处理

    - 采用隔音材料和减震措施，降低微波炉运行时的噪音。

 十二、成本控制

1. 硬件选型

    - 在满足性能要求的前提下，选择性价比高的电子元件和材料，降低成本。

2. 生产工艺优化

    - 改进生产流程，提高生产效率，降低生产成本。

 十三、总结

本智能微波炉系统方案通过融合先进的控制技术、传感器技术和通信技术，为用户提供了更加智能、便捷、安全和高效的烹饪体验。在设计过程中，充分考虑了用户需求、功能实现、安全性能和成本控制等因素，以打造一款具有市场竞争力的智能微波炉产品。
