M-LAG【根桥方式】

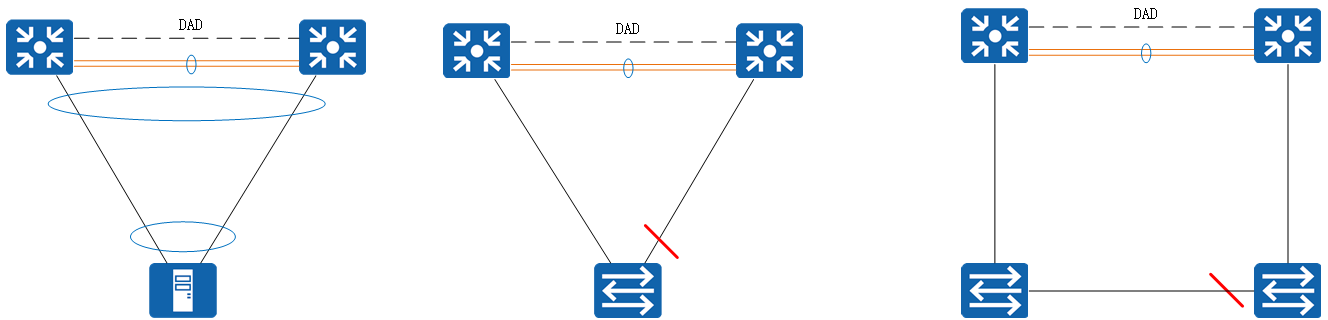

1.M-LAG不是有单向隔离机制天然防环吗,为什么还要使用STP?

答:因为M-LAG设备下面不是只接服务器,也不是和所有下联设备组成M-LAG,和没有组成M-LAG的设备可能会造成环路。

2.为什么要关闭peer-link接口的生成树计算?

答:关闭peer-link口的生成树计算是因为如果开着这两个接口,那么两个设备之间收到的BPDU都是自己的,交换机会认为产生了自环,所以将其中的一个peer-link链路进行阻塞,这就导致了peer-link不能正常去同步数据。

3.为什么要把M-LAG设备做成根桥?

答:如果把其他设备当做根桥,就可能把M-LAG设备上的成员接口进行阻塞,那就没办法实现双活了。(其他设备可能不是M-LAG的成员设备,只是接到了下面而已)

4.把M-LAG设备做成根桥,那阻塞了下面服务器的上联接口,不是也会导致没法实现双活吗?

答:并不会阻塞服务器的上联口,因为服务器和M-LAG设备做了M-LAG的,接口也绑定了ETH-TRUNK。M-LAG设备的STP优先级和MAC地址也完全相同,所以STP会认为上面一台LEAF设备直接连接了下面的服务器,并不会把链路阻塞掉。

5.配置脚本
[S1]
1.配置一样的STP优先级和MAC地址
stp root primary
stp bridge-address 39-39-392.配置DFS-GROUP组
dfs-group 1source ip 10.1.1.1 peer 10.1.1.2dual-active detection enhanced enable //二次增强功能priority 1503.配置peer-link接口,并关闭STP计算
interface eth-trunk 0trunkport 10ge1/0/5trunkport 10ge1/0/6undo stp enablemode lacp-staticpeer-link 14.配置管理口地址
interface meth 0/0/0ip address 10.1.1.1 24
#
vlan batch 115.配置下联服务器接口
interface eth-trunk 1trunkport 10ge 1/0/3trunkport 10ge 1/0/4stp edged-port enable6.配置下联ETH-TRUNK为成员口
interface eth-trunk 1mode lacp-dynamicport link-type accessport default vlan 11dfs-group 1 m-lag 1
[S2]
1.配置一样的STP优先级和MAC地址
stp root primary
stp bridge-address 39-39-392.配置DFS-GROUP组
dfs-group 1source ip 10.1.1.2 peer 10.1.1.1dual-active detection enhanced enablepriority 1203.配置peer-link接口,并关闭STP计算
interface eth-trunk 0trunkport 10ge1/0/5trunkport 10ge1/0/6undo stp enablemode lacp-staticpeer-link 14.配置管理口地址
interface meth 0/0/0ip address 10.1.1.2 24
#
vlan batch 115.配置下联服务器接口
interface eth-trunk 1trunkport 10ge 1/0/3trunkport 10ge 1/0/4stp edged-port enable6.配置下联ETH-TRUNK为成员口
interface eth-trunk 1mode lacp-dynamicport link-type accessport default vlan 11dfs-group 1 m-lag 1

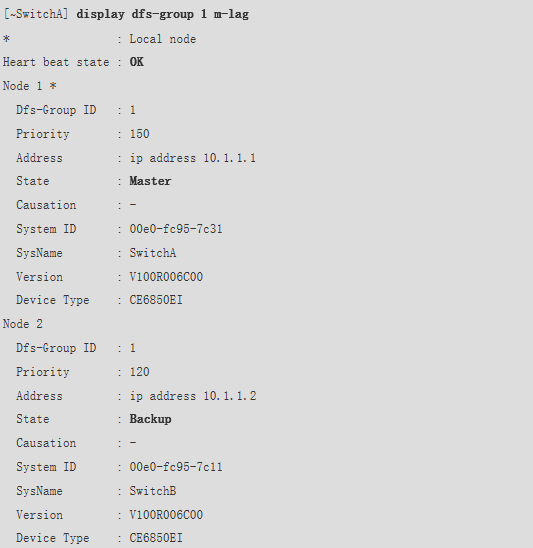

6.状态查看

通过以上显示信息可以看到,“Heart beat state”的状态是“OK”,表明心跳状态正常;SwitchA作为Node 1,优先级为150,“State”的状态是“Master”;SwitchB作为Node 2,优先级为120,“State”的状态是“Backup”。同时“Causation”的状态是“-”,Node 1的“Port State”状态为“Up”,Node 2的“Port State”状态为“Up”,且Node 1和Node 2的M-LAG状态均为“active”,表明M-LAG的配置正确。

7.实现双活网关

第一种方法:在M-LAG主备设备上面同时设置相同的IP地址和MAC地址作为下游设备的网关。

第二种方法:使用VRRP实现双活网关,peer-link默认拒绝VRRP的报文通过,这时候主备VRRP都不会收到对方的VRRP报文,所以不会进行VRRP主备协商,将VRRP的主备交换机的虚拟地址配置一样,主备设备无法选举主从,都认为自己是主设备,所以也实现了双活网关。
