海外储能电站双向计量表功能参数介绍

摘要

随着全球能源结构的转型和储能技术的发展，对于电力系统的监控和管理提出了更高的要求。ADL3000-E-B 导轨式多功能电能表，由安科瑞电气股份有限公司研发，是一款为电力系统、工矿企业、公用设施设计的智能仪表。本文将从海外储能背景出发，探讨ADL3000-E-B电能表在储能系统中的应用及其对提升能源管理效率的贡献。

 1.引言

全球能源危机和环境污染问题日益严峻，推动了可再生能源和储能技术的快速发展。储能系统作为电力系统的重要组成部分，其效率和安全性直接关系到能源的稳定供应和经济效益。

全球化发展与出海加速，2023年，“出海”成为中国储能企业发展的关键词。中国储能企业正加速推进全球化市场布局，积拓展海外市场渠道。全球储能市场新增装机规模在2023年达到了103.5GWh，超过历史累计装机规模，市场主要集中在中国、美国和欧洲三大地区，海外市场需求量大。

市场需求扩大，海外部分地区电网基础设施薄弱，新能源渗透率提升以及电力需求不断变化对电网稳定性构成挑战，储能产品正迅速成为能源转型的“重要推动力量”。叠加高电价以及补贴政策支持，海外储能终端需求依然旺盛，为市场发展带来了巨大的空间，在此背景下，ADL3000-E-B电能表以其高精度、小体积、易安装等特点，为储能系统的智能化管理提供了强有力的技术支持。

2.储能电表概述

ADL3000-E-B电能表集成了常见的电力参数测量及电能计量考核管理功能，能够提供上12月的各类电能数据统计。该电能表支持2~31次分次谐波与总谐波含量检测，具备开关量输入和输出，实现“遥信”和“遥控”功能，并具备报警输出。此外，带有RS485通信接口，可选用MODBUS-RTU协议，使其广泛应用于各种控制系统、SCADA系统和能源管理系统中。

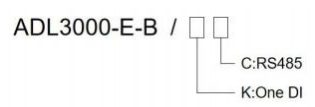

2.1命名规则

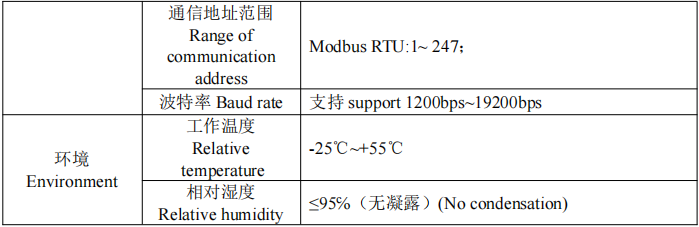

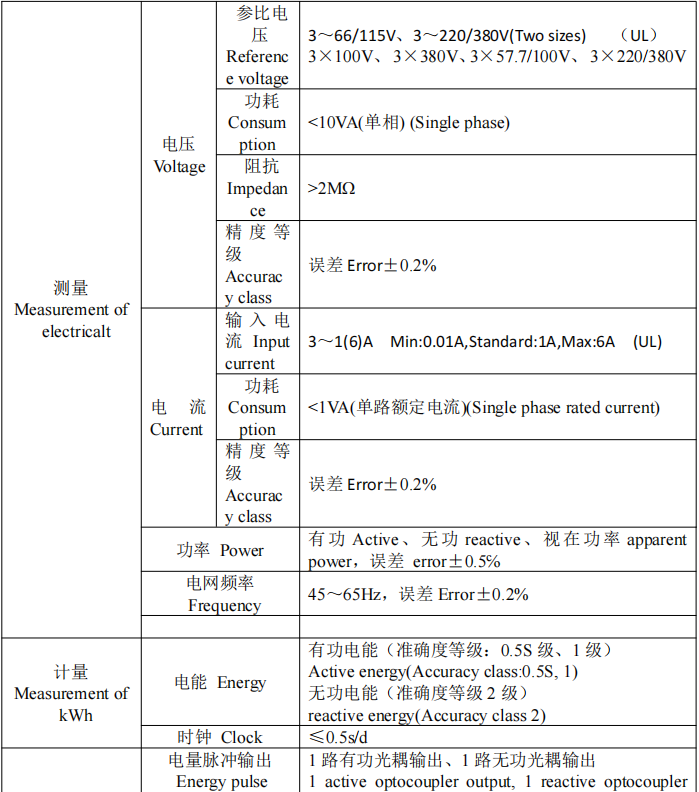

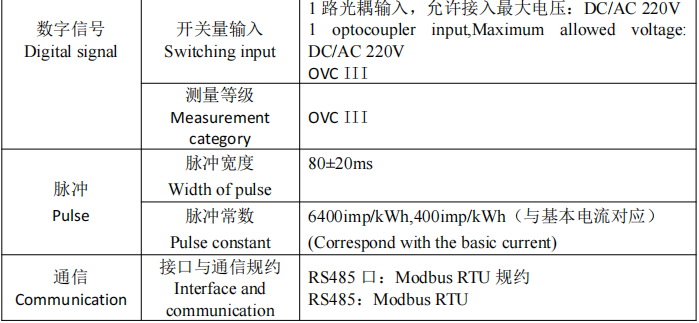

2.2技术参数

测量范围：支持三相四线和三相三线系统，电压测量范围为3～66/115V、3～220/380V，电流测量范围为3～1(6)A。

精度等：电压和电流的测量误差为±0.2%，功率测量误差为±0.5%。

通信能力：支持RS485接口，MODBUS-RTU规约，波特率可调。

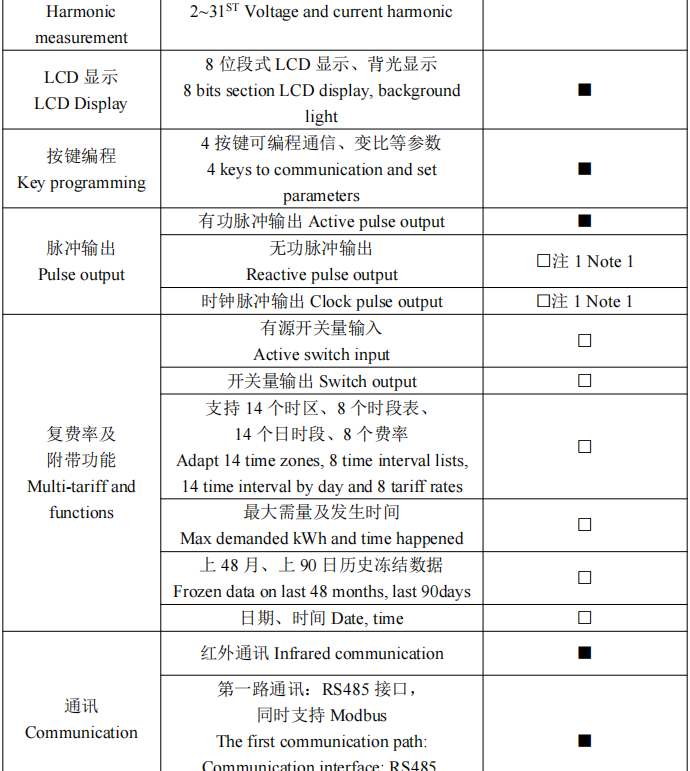

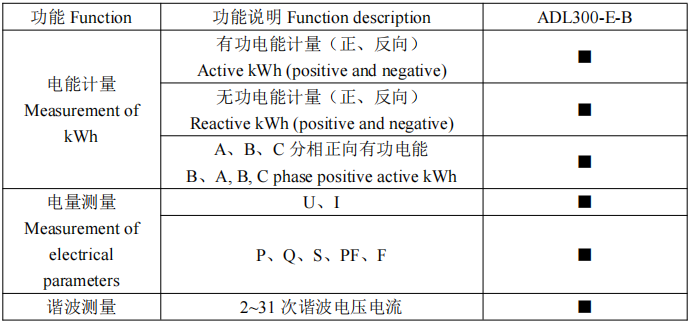

2.3功能简介



注：1：默认无功脉冲、时钟脉冲、开关量输出三选一；

2.4主要功能

电能计量：包括有功电能计量（正、反向）和无功电能计量（正、反向）。

谐波测量：支持2~31次谐波电压电流测量。

LCD显示与按键编程：8位段式LCD显示，背景光，4按键可编程通信、变比等参数。

脉冲输出：包括有功脉冲输出和无功脉冲输出。

复费率及附带功能：支持14个时区、8个时段表、14个日时段、8个费率。

2.5海外储能背景与ADL3000-E-B的应用

在海外，随着储能技术的成熟和成本的降低，储能系统已成为电力市场的重要组成部分。ADL3000-E-B电能表在储能系统中的应用，可以有效地监控和优化储能设备的运行，提高能源利用效率，降低运营成本。其高精度的电能计量和分时计费功能，有助于储能运营商根据电价波动进行峰谷削峰填谷操作，实现经济效益大化。

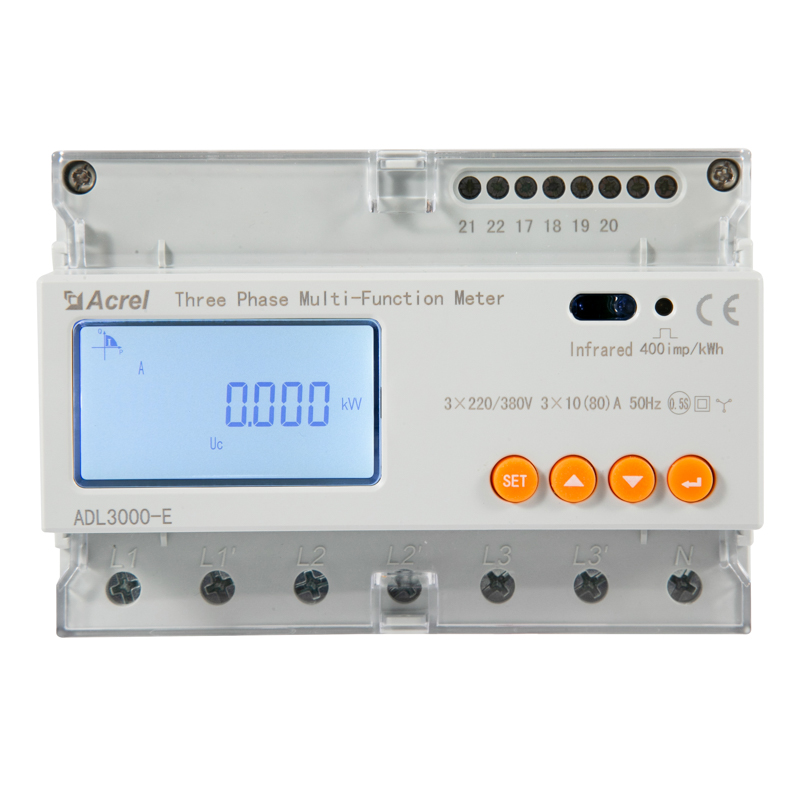

 3.设备规格

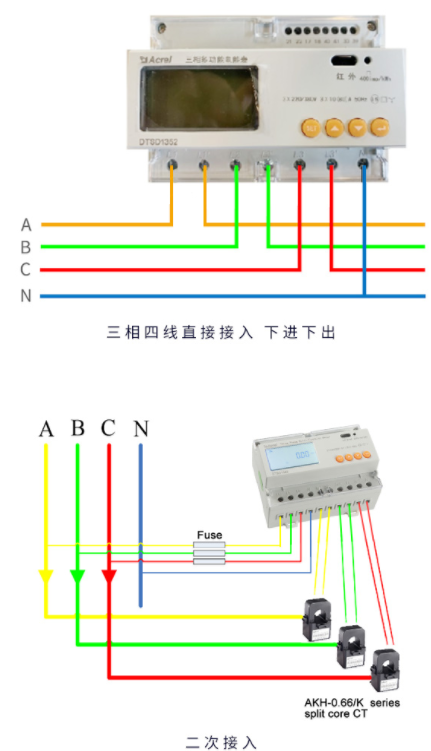

3.1接线示意图

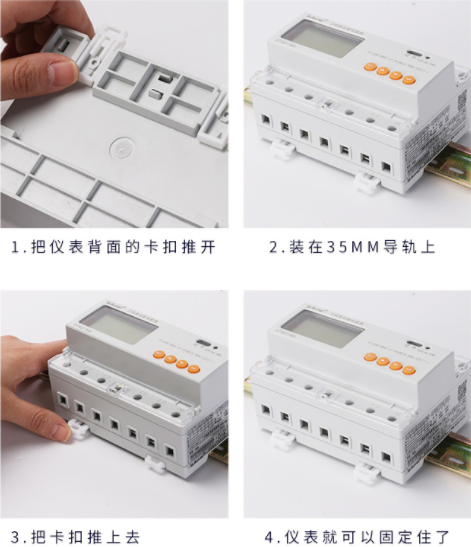

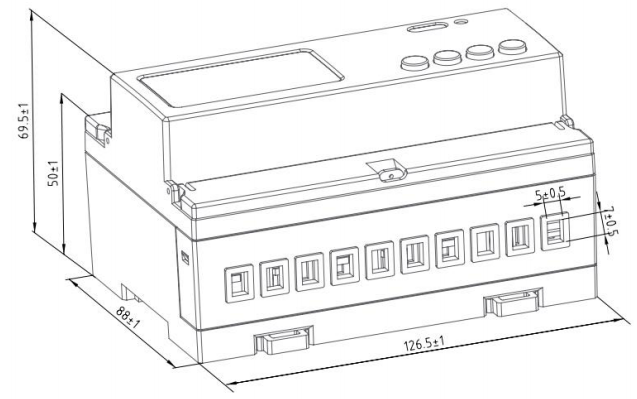

3.2安装方式

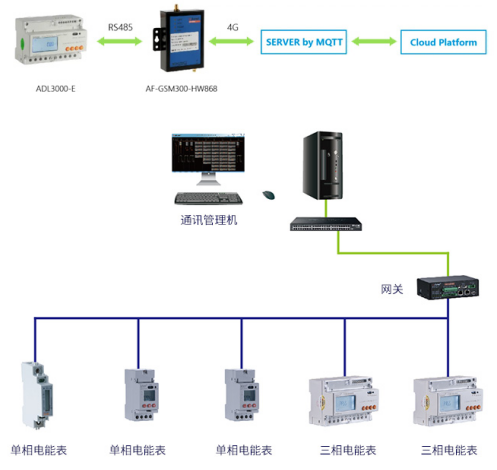

3.3组网方式

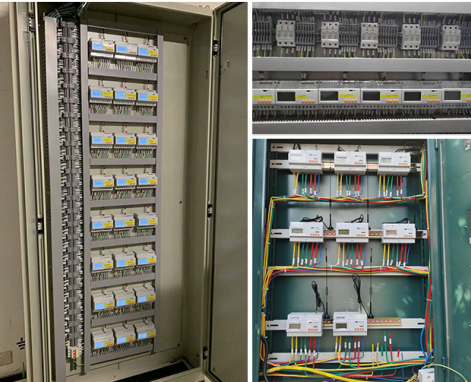

4.现场安装照

5.认证资质
