Mybatis源码01 - 总体框架设计

Mybatis总体框架设计

文章目录

  • Mybatis总体框架设计
    • 一:MyBatis架构概览
      • 1:接口层
        • 1.1:使用传统的MyBatis提供的API
        • 1.2:使用Mapper接口
      • 2:数据处理层【核心】
        • 2.1:参数映射和动态SQL语句生成
        • 2.2:SQL语句的执行以及封装结果集
      • 3:框架支撑层
      • 4:引导层
    • 二:主要构件及其相互关系
      • 1:核心构件的层次关系
      • 2:核心部件说明

MyBatis整体架构包含哪些层呢?这些层次是如何设计的呢?

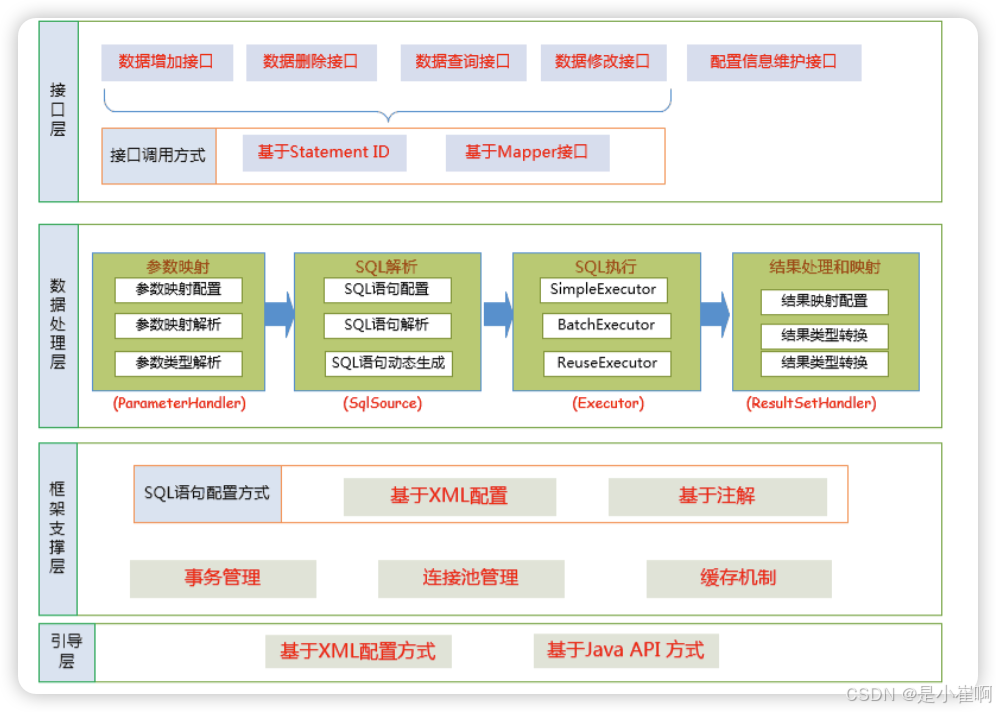

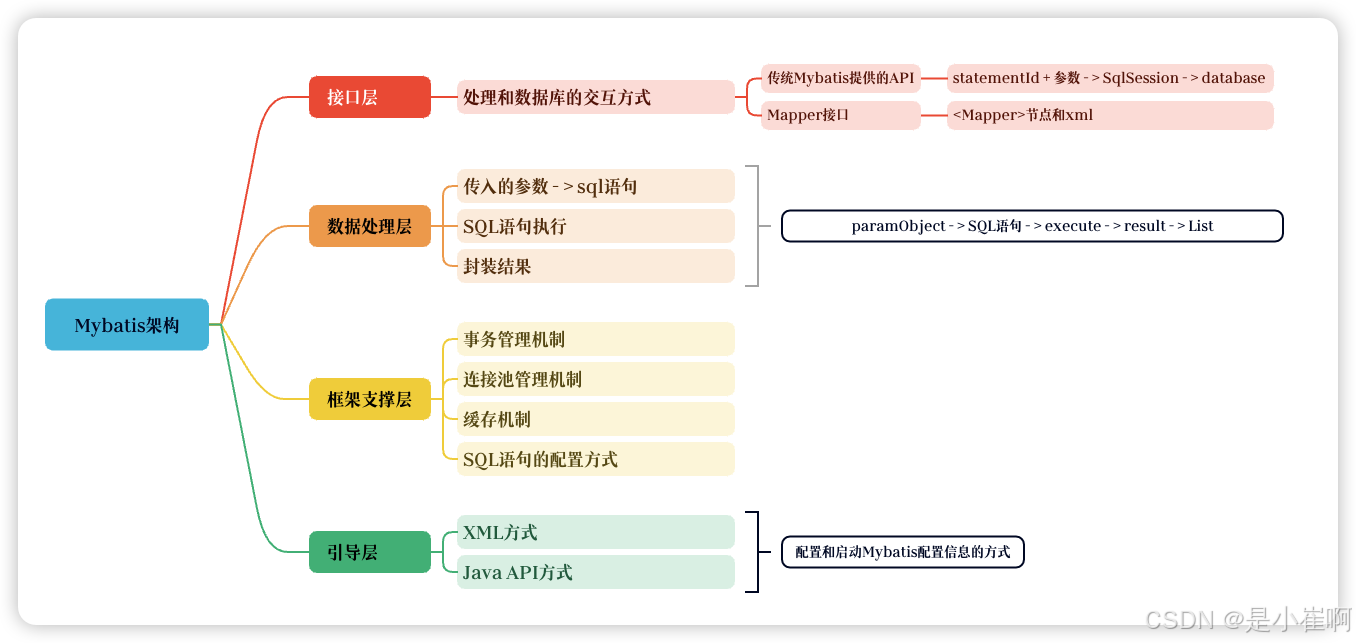

一:MyBatis架构概览

在这里插入图片描述

在这里插入图片描述

1:接口层

接口层主要负责处理和数据库交互的方式,门面

MyBatis和数据库的交互有两种方式:使用==传统的MyBatis提供的API ==& 使用Mapper接口

1.1:使用传统的MyBatis提供的API

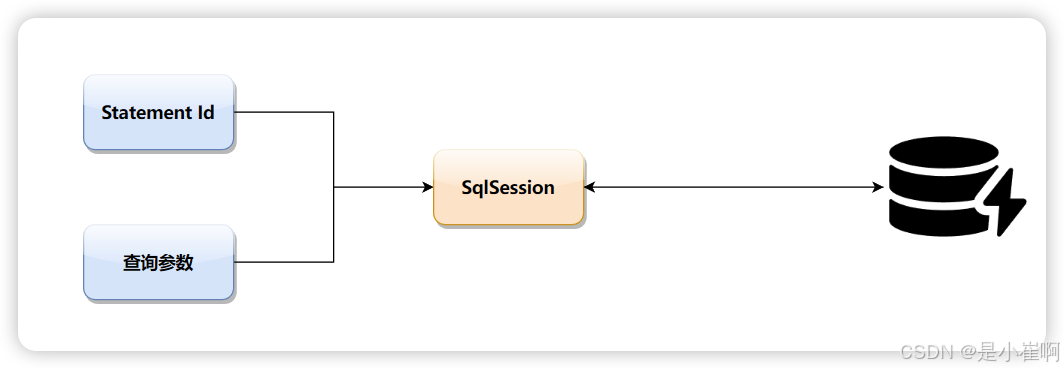

这是传统的传递Statement Id 和查询参数给 SqlSession 对象,使用 SqlSession对象完成和数据库的交互

在这里插入图片描述

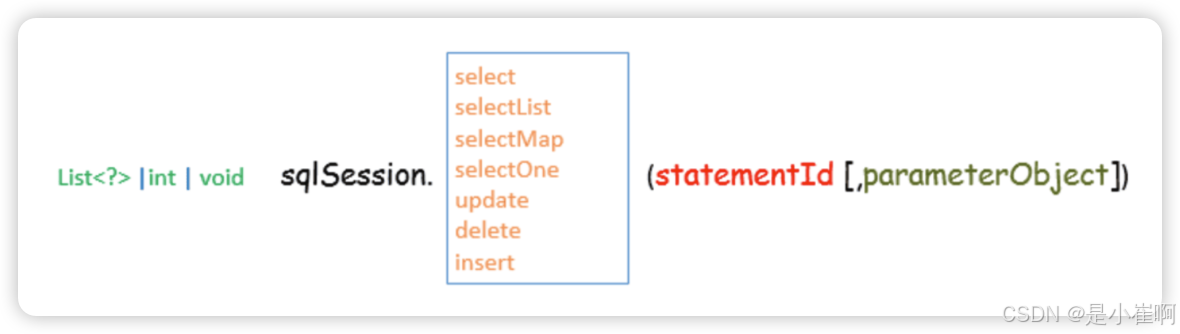

MyBatis 提供了非常方便和简单的API,供用户实现对数据库的增删改查数据操作,以及对数据库连接信息和MyBatis 自身配置信息的维护操作

在这里插入图片描述
上述使用MyBatis 的方法,是创建一个和数据库打交道的SqlSession对象

然后根据Statement Id 和参数来操作数据库,这种方式固然很简单和实用,但是它不符合面向对象语言的概念和面向接口编程的编程习惯。

由于面向接口的编程是面向对象的大趋势,MyBatis 为了适应这一趋势,增加了第二种使用MyBatis 支持接口(Interface)调用方式

1.2:使用Mapper接口

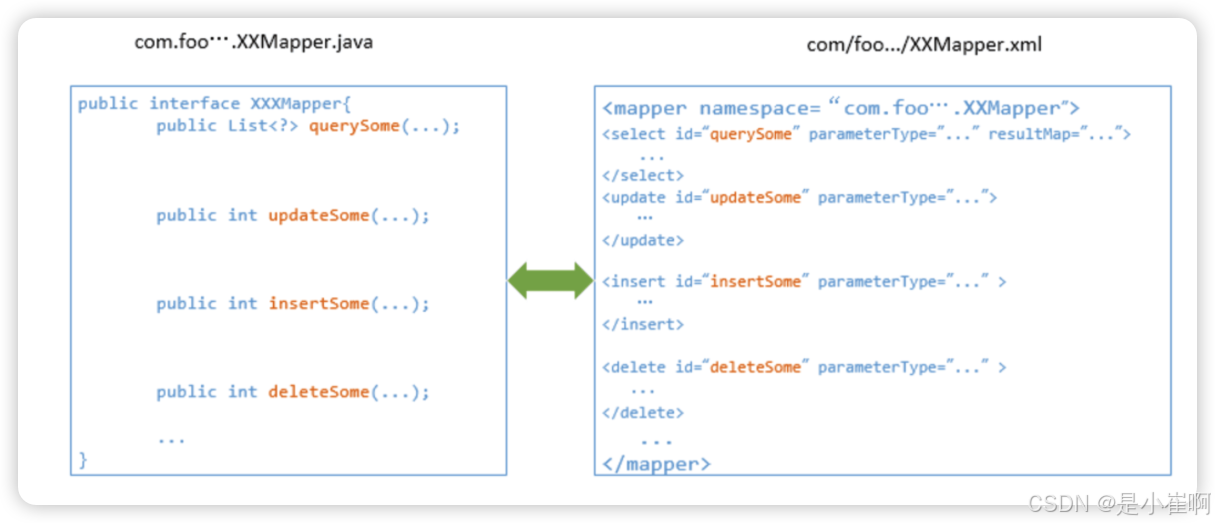

MyBatis 将配置文件中的每一个<mapper> 节点抽象为一个 Mapper 接口

而这个接口中声明的方法和跟 <mapper> 节点中的<select|update|delete|insert> 节点项对应,即:

  • <select|update|delete|insert> 节点的id值 ===> Mapper 接口中的方法名称
  • parameterType 值 ===> Mapper 对应方法的入参类型
  • resultMap 值 ===> Mapper 接口表示的返回值类型或者返回结果集的元素类型

在这里插入图片描述

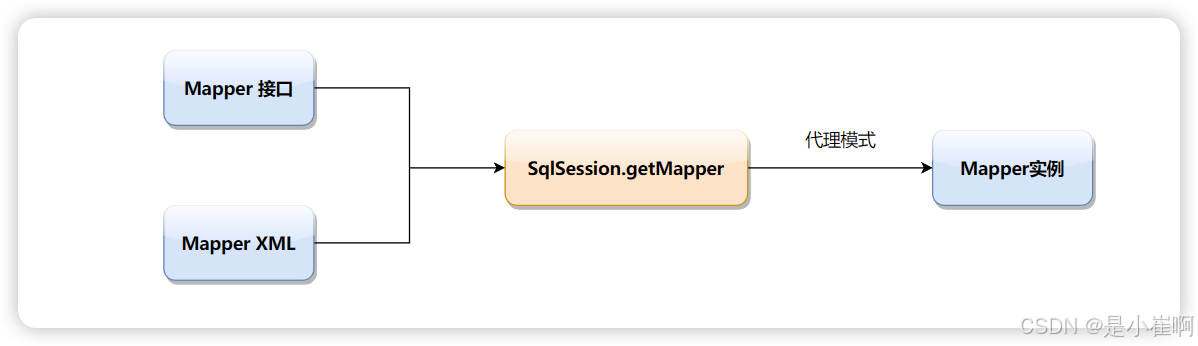

根据 MyBatis 的配置规范配置好后,通过 SqlSession.getMapper(XXXMapper.class) 方法,MyBatis 会根据相应的接口声明的方法信息,通过动态代理机制生成一个 Mapper 实例[代理模式]

在这里插入图片描述
我们使用 Mapper 接口的某一个方法时,MyBatis 会根据这个方法的方法名和参数类型,确定Statement Id

底层还是通过 SqlSession.select(id, param);SqlSession.update(id, param); 等等来实现对数据库的操作

MyBatis 引用 Mapper 接口这种调用方式,纯粹是为了满足面向接口编程的需要。

其实还有一个原因是在于,面向接口的编程,使得用户在接口上可以使用注解来配置SQL语句,这样就可以脱离XML配置文件,实现“0配置”

2:数据处理层【核心】

数据处理层可以说是MyBatis 的核心,从大的方面上讲,它要完成两个功能:

  • 通过传入参数构建动态SQL语句 => paramObject -> SQL语句
  • ==SQL语句的执行以及封装查询结果集成 List ===> SQL语句 -> execute & result -> List
2.1:参数映射和动态SQL语句生成

动态语句生成可以说是MyBatis框架非常优雅的一个设计,MyBatis 通过传入的参数值,使用 Ognl 来动态地构造SQL语句

这使得MyBatis 有很强的灵活性和扩展性。

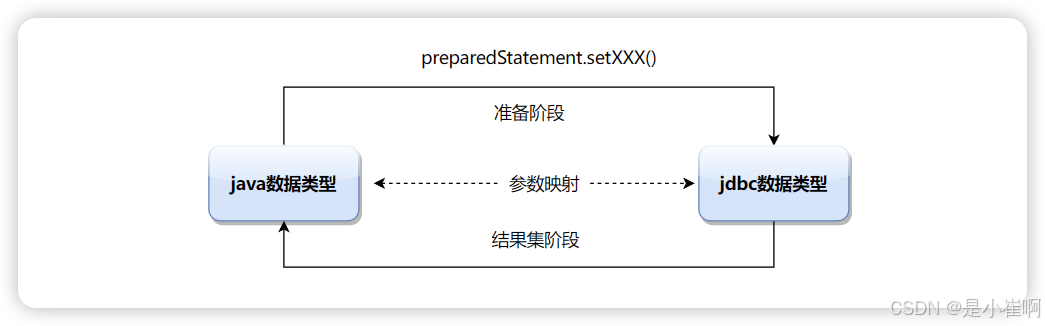

参数映射指的是对于 java 数据类型 <-> jdbc数据类型之间的转换:这里有包括两个过程:

  • 查询阶段,要将java类型的数据,转换成jdbc类型的数据,通过 preparedStatement.setXXX() 来设值;
  • 结果阶段,就是对resultset查询结果集的jdbcType 数据转换成java 数据类型

在这里插入图片描述

2.2:SQL语句的执行以及封装结果集

动态SQL语句生成之后,MyBatis 将执行SQL语句,并将可能返回的结果集转换成List<E> 列表。

MyBatis 在对结果集的处理中,支持结果集关系一对多(1 ~ N)和多对一(N ~ 1)的转换,并且有两种支持方式:

  • 一种为嵌套查询语句的查询
  • 还有一种是嵌套结果集的查询

3:框架支撑层

事务管理机制

事务管理机制对于ORM框架而言是不可缺少的一部分,事务管理机制的质量也是考量一个ORM框架是否优秀的一个标准

连接池管理机制

由于创建一个数据库连接所占用的资源比较大,对于数据吞吐量大和访问量非常大的应用而言,连接池的设计就显得非常重要

缓存机制

为了提高数据利用率和减小服务器和数据库的压力,MyBatis 会对于一些查询提供会话级别的数据缓存

数据缓存会将对某一次查询,放置到SqlSession 中

缓存可是使得在允许的时间间隔内,对于完全相同的查询,MyBatis 会直接将缓存结果返回给用户,而不用再到数据库中查找

SQL语句的配置方式

传统的MyBatis 配置 SQL 语句方式就是使用 XML 文件进行配置的,但是这种方式不能很好地支持面向接口编程的理念

为了支持面向接口的编程,MyBatis 引入了 Mapper 接口的概念,面向接口的引入,对使用注解来配置 SQL 语句成为可能

用户只需要在接口上添加必要的注解即可,不用再去配置XML文件了

但是,目前的 MyBatis 只是对注解配置 SQL 语句提供了有限的支持,某些高级功能还是要依赖 XML 配置文件配置 SQL 语句

4:引导层

引导层是配置和启动MyBatis配置信息的方式。 MyBatis 提供两种方式来引导MyBatis:

  • 基于XML配置文件的方式
  • 基于Java API 的方式

二:主要构件及其相互关系

1:核心构件的层次关系

在这里插入图片描述

2:核心部件说明

主要的核心部件如下:

核心部件解释说明
SqlSession作为MyBatis工作的主要顶层API,表示和数据库交互的会话,完成必要数据库增删改查功能
ExecutorMyBatis 执行器,是 MyBatis 调度的核心,负责SQL语句的生成和查询缓存的维护
StatementHandler封装了JDBC Statement操作,负责对JDBC statement 的操作,如设置参数、将Statement结果集转换成List集合
ParameterHandler负责对用户传递的参数转换成JDBC Statement 所需要的参数(param -> Statement)
ResultSetHandler负责将JDBC返回的ResultSet结果集对象转换成List类型的集合(resultSet -> List)
TypeHandler负责java数据类型和jdbc数据类型之间的映射和转换(数据映射)
MappedStatement维护了一条`<select
SqlSource负责根据用户传递的parameterObject,动态地生成SQL语句,将信息封装到BoundSql对象中,并返回
BoundSql表示动态生成的SQL语句以及相应的参数信息
ConfigurationMyBatis所有的配置信息都维持在Configuration对象之中
