DC-DC升压变换器直流隔离高压输出稳压电源模块5v12v24v48v转50v110v150v220v250v300v350v500v

news 2025/6/18 7:59:53

HRB 系列隔离宽电压输入高电压稳压输出

特点

  1. 效率高达 80%以上
  2. 1*1英寸标准封装
  3. 单电压输出
  4. 稳压输出
  5. 工作温度: -40℃~+85℃
  6. 阻燃封装，满足UL94-V0 要求
  7. 温度特性好
  8. 可直接焊在PCB 上

应用

HRB 0.2~10W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36V、36~72VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：60VDC、100VDC、110VDC、150VDC、200VDC、250VDC等，具有功率密度大，输出功率高，应用范围广等优点。

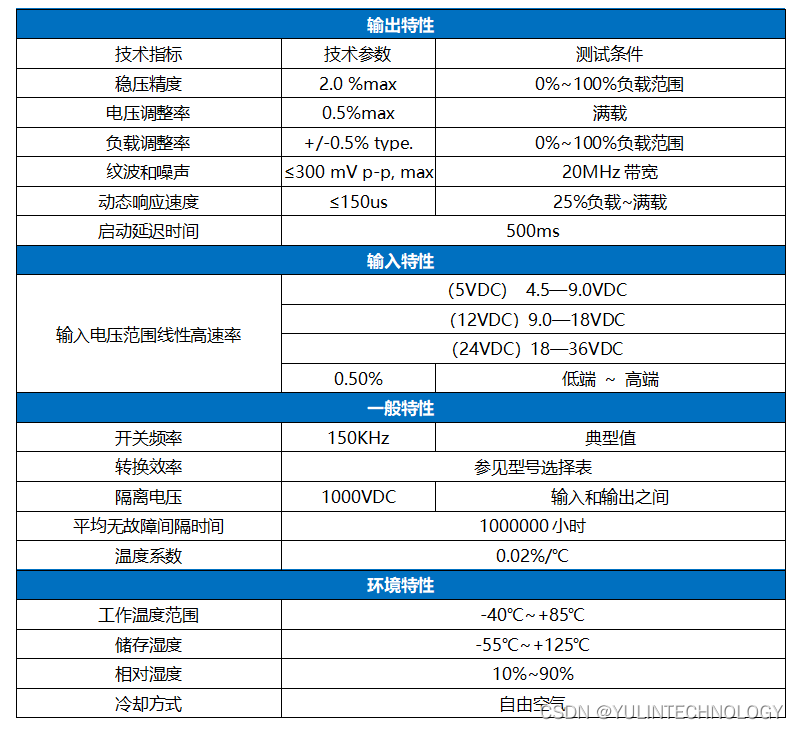

技术参数

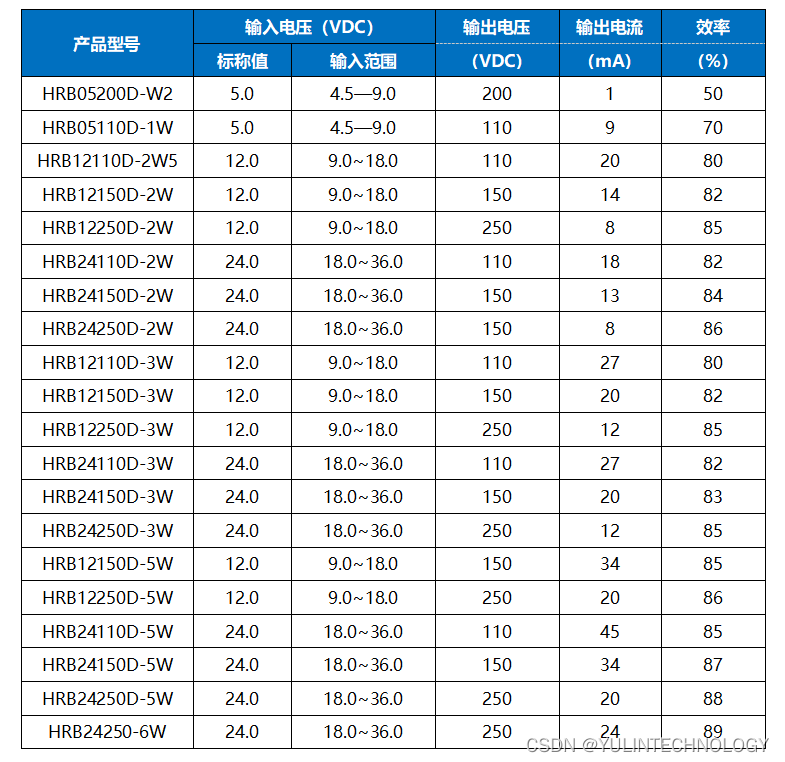

部分型号参数

举例说明

  1. 型号：HRB12110D-2W5，输出端C4电容可选 4.7UF/200V的电解电容。 输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：2.5W
  2. 型号：HRB24250D-5W，输出端C4电容可选 4.7UF/450V的电解电容。输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：5W
  3. 特殊备注：5V输入的产品，在4.5V~5.2V输入的时候输出最大功率为3W。要求输出大功率请用其他高电压输入。

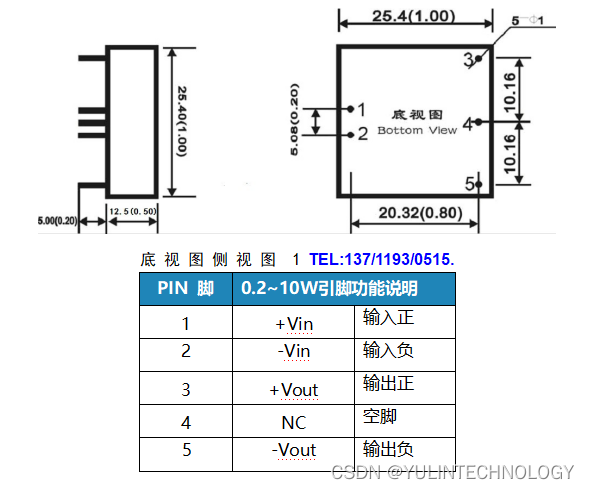

外型尺寸及引脚描述

HRB W2~10W系列 产品尺寸：25.4x25.4x12.5 单位: mm

应用原理图

  1. FUSE:1.5~2 倍的最大输入电流
  2. E1:至少两倍的输入电压耐压容量 47~220UF
  3. C1:0.1UF/50V
  4. L1:10~100UH 2 倍的最大输入电流,可选加.
  5. E2至少 1.5 倍的输出高压耐压,容值建议值 10~47UF 高频响低阻型电解电容.
