Orcad放置字符标注、文本框、注释及图片方法教程

实际设计当中，经常需要对一些功能进行文字说明，或者对可选线路进行文字标注。这些文字注释可以大大增强线路的可读性，后期也可以让布线工程充分对所关注的线路进行特别处理。

1、放置字符标注

字符标注主要针对的是较短的文字说明。

（1）执行菜单命令“Place-Text...”（快捷键“T”），可以放置字符标注。

（2）在属性框中，可以对字符标注属性进行设置，如图1所示，默认的文本属性为空白，可以根据实际需要改成自己需要输入的标注内容。

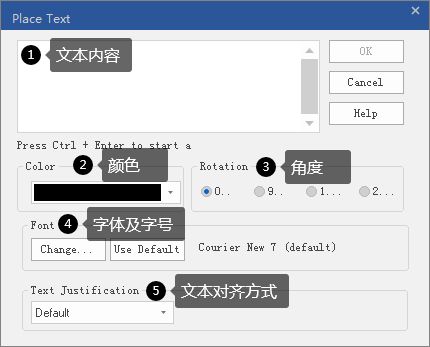

图1  字符标注属性设置

文本输入框：在这里可以输入想要备注的内容文字；文字换行按“Ctrl+Enter”即可。

Color：文本颜色设置。

Rotation：文本角度设置（0度；90度；180度；270度）。

Font：字体格式，用来设置输入文字字体，如宋体、楷体等以及字号的设置，字体的大小。

Text Justification：文本对齐方式，可设置左对齐，右对齐，中心对齐。

2、放置图片

为了更加丰富地展示注释信息，Cadence Allegro提供了可以放置图片的选项。执行菜单命令“Place-Picture”，会自动弹出图片选择对话框，图片格式仅支持单色位BMP图片格式，如图2所示。选择需要放置的图片，即可完成放置，效果如图3所示。

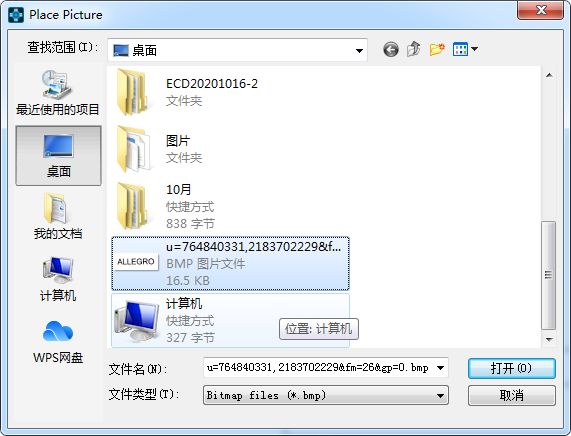

图2 放置图片选择

图3  图片放置效果
