28 H3C SecPath F1000 概览（主要功能是总 观看全局）

28 H3C SecPath F1000 概览(主要功能是总 观看全局)

---

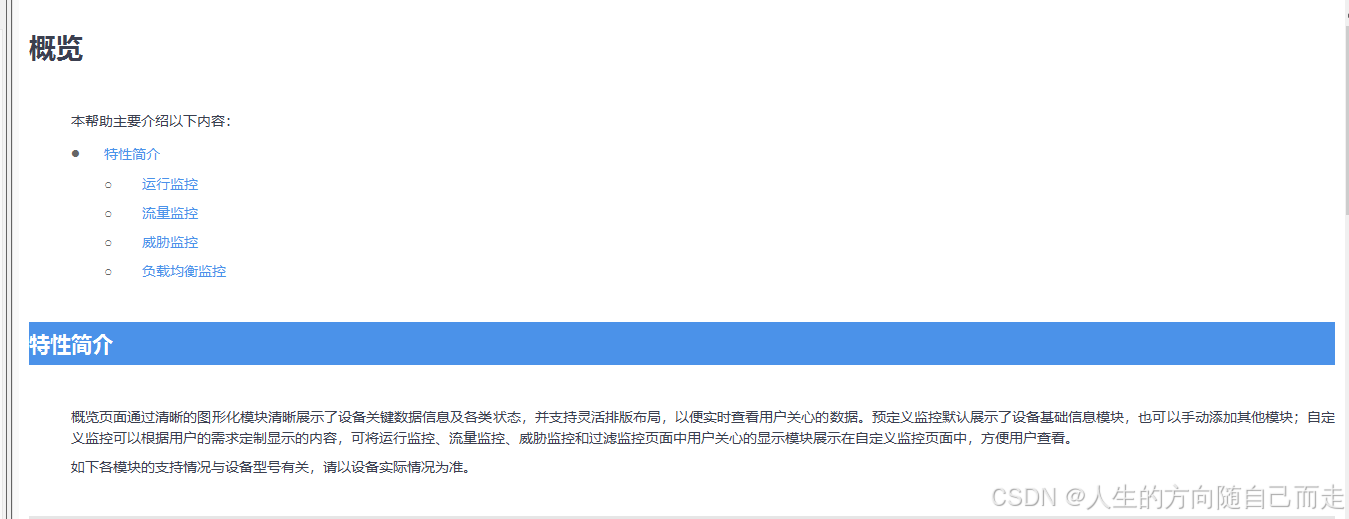

特性简介

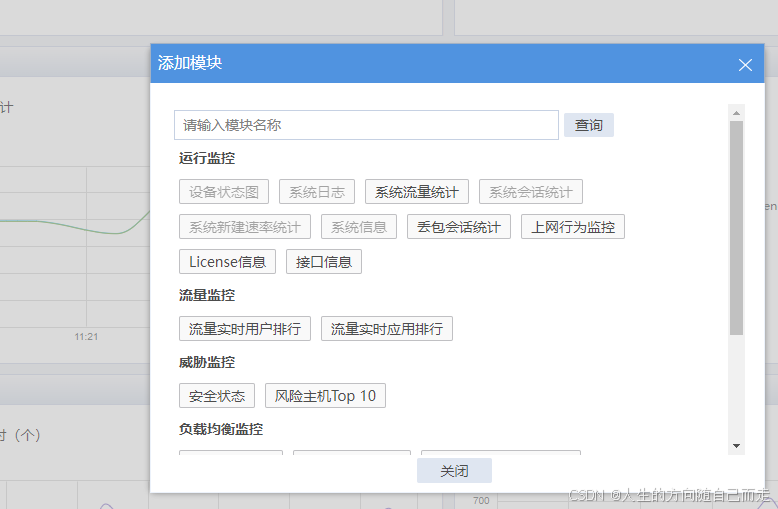

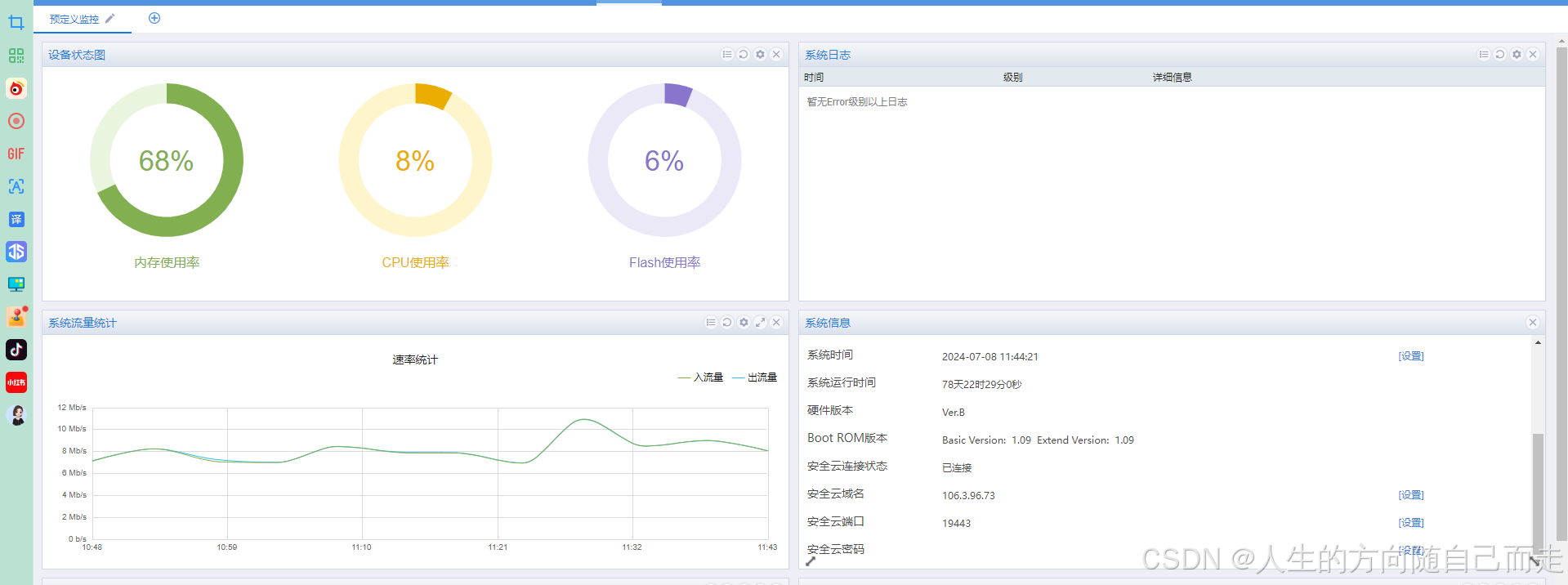

概览页面通过清晰的图形化模块清晰展示了设备关键数据信息及各类状态，并支持灵活排版布局，以便实时查看用户关心的数据。预定义监控默认展示了设备基础信息模块，也可以手动添加其他模块；自定义监控可以根据用户的需求定制显示的内容，可将运行监控、流量监控、威胁监控和过滤监控页面中用户关心的显示模块展示在自定义监控页面中，方便用户查看。

如下各模块的支持情况与设备型号有关，请以设备实际情况为准。

运行监控

运行监控主要用于查看设备运行时的状态信息，包括设备状态、系统日志、系统流量统计和系统会话统计等。

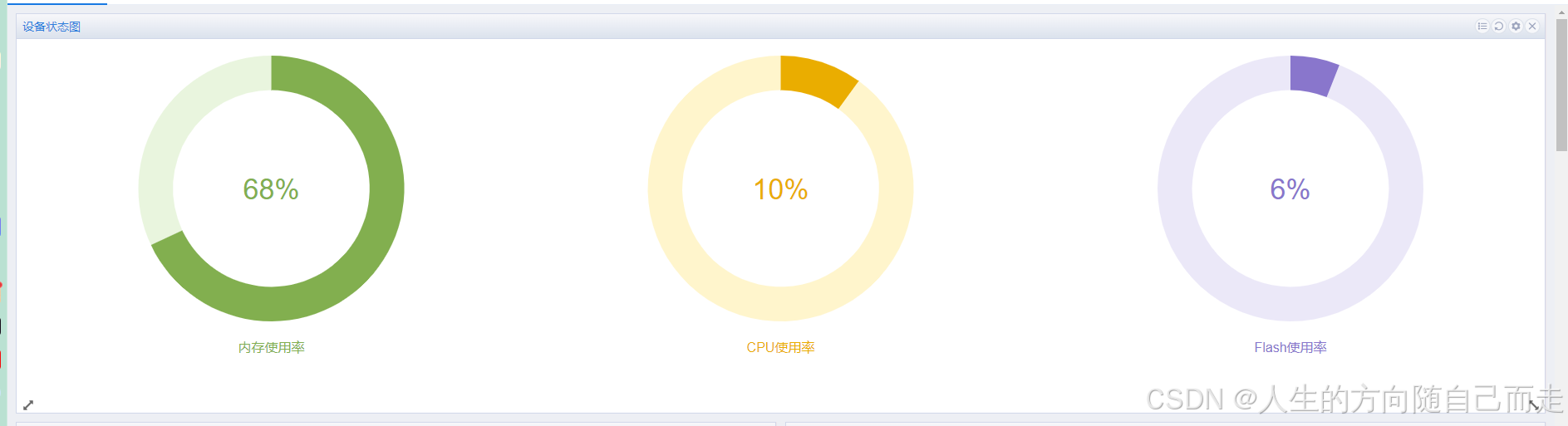

设备状态

用于查看设备CPU、内存和CF卡的资源使用情况。单击<详细信息>按钮，进入“系统利用率”页面，可查看设备型号、类型、状态等信息并进行告警设置。

设置的告警门限包含两种类型：CPU阈值和空闲内存告警门限值。管理员可根据设备的实际情况设置告警门限值。

系统日志

系统日志页面记录了设备在运行过程中产生的相关日志信息，且仅展示Error以上级别的日志内容。

可单击<详细信息>按钮，查看所有级别日志的详细信息，方便管理员分析设备运行状况，为故障诊断和维护提供依据。

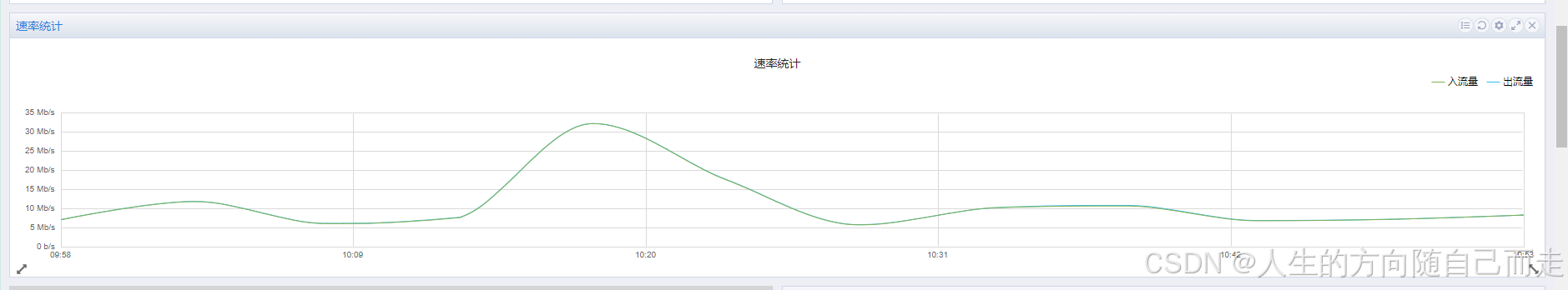

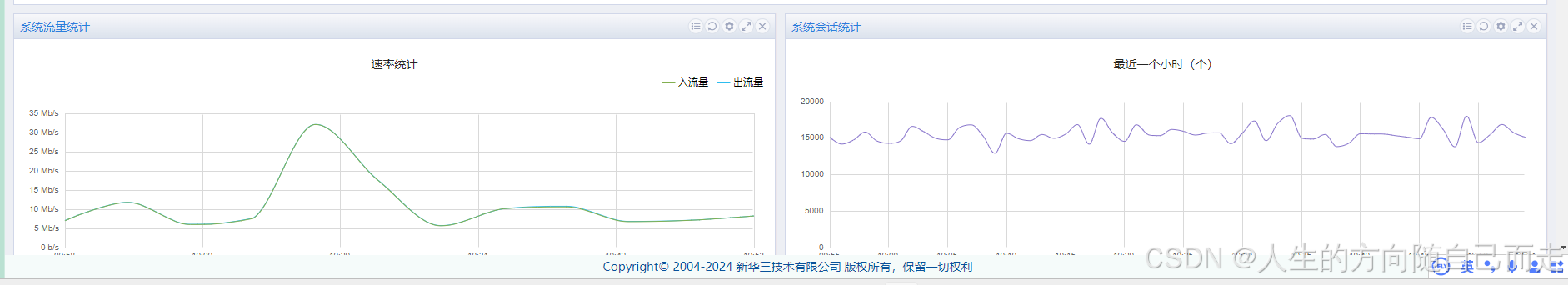

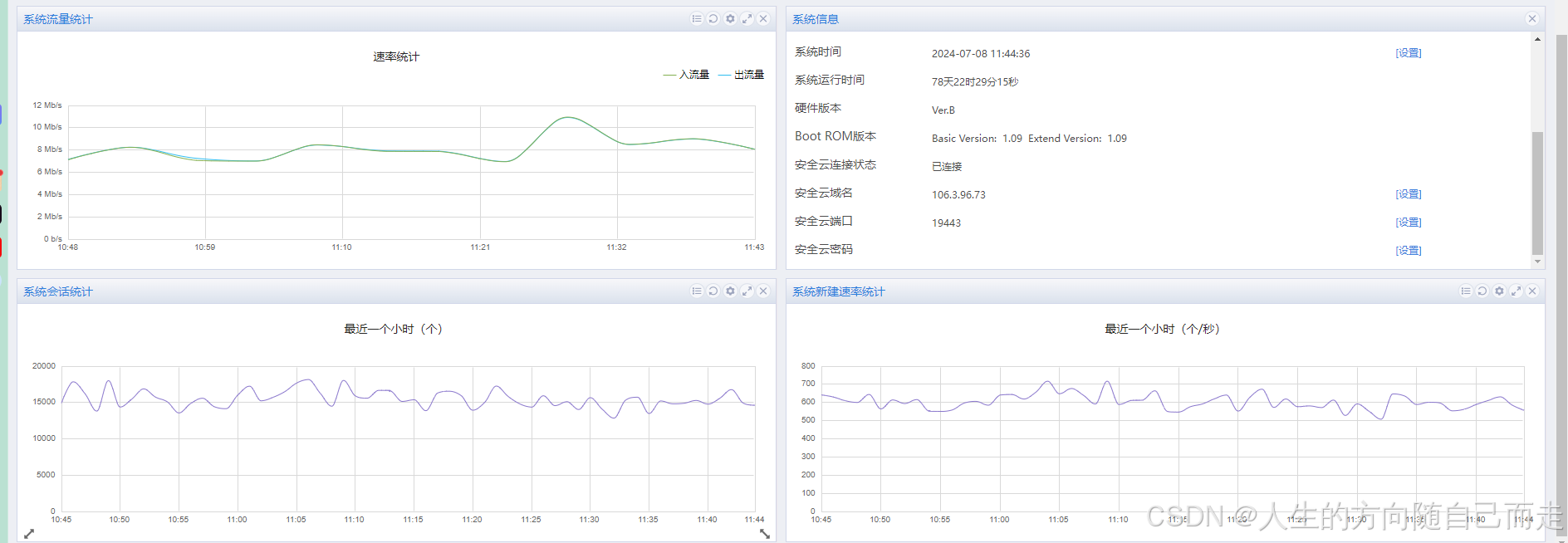

系统流量统计

系统流量统计页面通过折线图的方式展示过去一段时间内流入和流出设备的流量统计结果。方便管理员通过查看流量的高峰和低谷时间以及速率等流量分布规律，分析网络状况。

管理员可单击<设置>按钮，配置统计时间、类型和接口等参数，筛选出所需的统计内容。

单击<详细信息>按钮，可查看各个接口的详细流量统计信息。

系统会话统计

系统会话统计页面用于查看最近一段时间内系统新建的会话个数。单击<详细信息>按钮，进入“系统会话统计详情“页面，可查看最近一小时、一天和三十天的新建会话个数。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行会话数目统计，分别基于源地址和目的地址对新建会话数目进行排序。

单击<查看Top10统计>按钮，将进入“Top10”页面，管理员可选择查看“最近一小时”、“最近一天”或者“最近三十天”的“按源地址统计”或者“按目的地址统计”的排名信息。

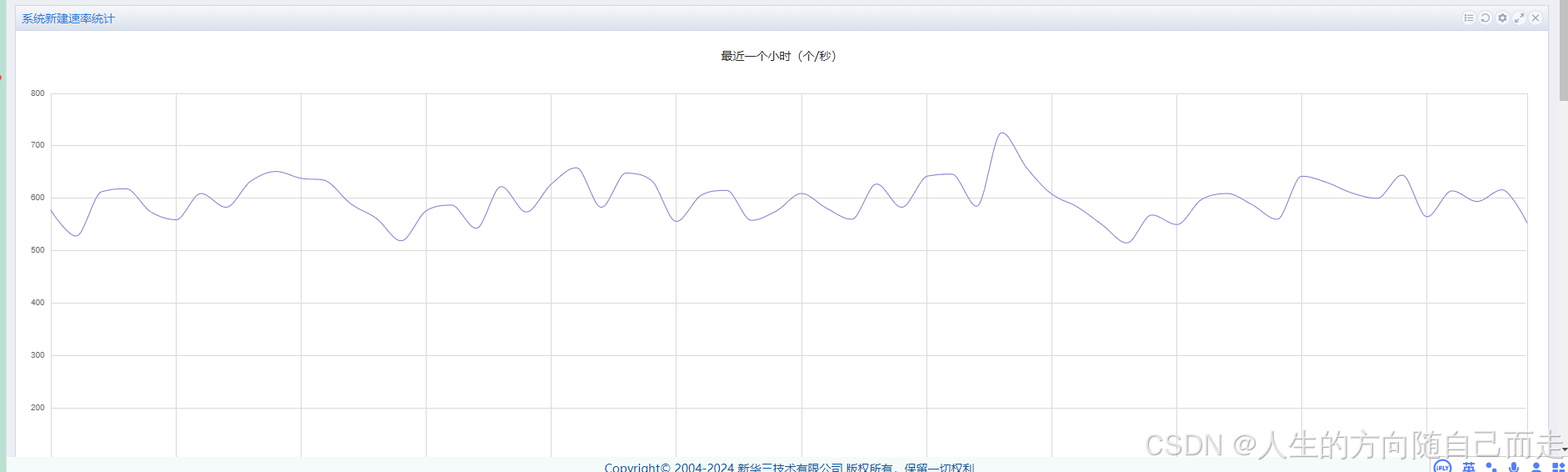

系统新建速率统计

系统新建速率统计用于查看最近一段时间内系统新建会话的速率。单击<详细信息>按钮，进入“系统新建速率详情“页面，可查看最近一小时、一天和三十天的会话新建速率。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行会话新建速率统计，分别基于源地址和目的地址对新建会话速率进行排序。

单击<查看Top10统计>按钮，将进入“Top10”页面，管理员可选择查看最近一段时间内系统新建会话总数和平均新建速率的前十名排行信息。

丢包会话统计

丢包会话统计页面用于查看最近一段时间内系统新建的丢包会话个数。单击<详细信息>按钮，进入“丢包会话统计详情“页面，可查看最近一小时、一天和三十天的新建丢包会话个数。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行丢包会话数目统计，分别基于源地址和目的地址对新建丢包会话数目进行排序。

单击<查看Top10统计>按钮，将进入“丢包会话统计Top10”页面，管理员可选择查看“最近一小时”、“最近一天”或者“最近三十天”的“按源地址统计”或者“按目的地址统计”的排名信息。

系统信息

系统信息用于查看设备名称、设备型号、软件版本和集群模式等设备信息。

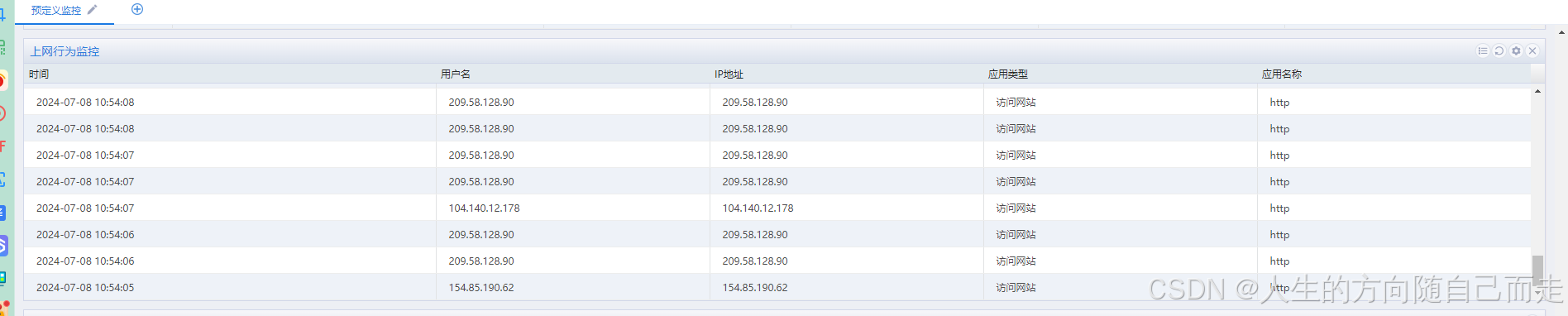

上网行为监控

上网行为监控页面用于查看用户的上网行为，包括访问的应用、网站和传输文件等。单击<详细信息>按钮，可查看用户详细的上网行为，方便管理员对用户的上网行为进行审计。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

License信息

License信息模块用于查看各特性License的授权信息。单击<详细信息>按钮，可查看License的类型、状态和有效期等详细信息。

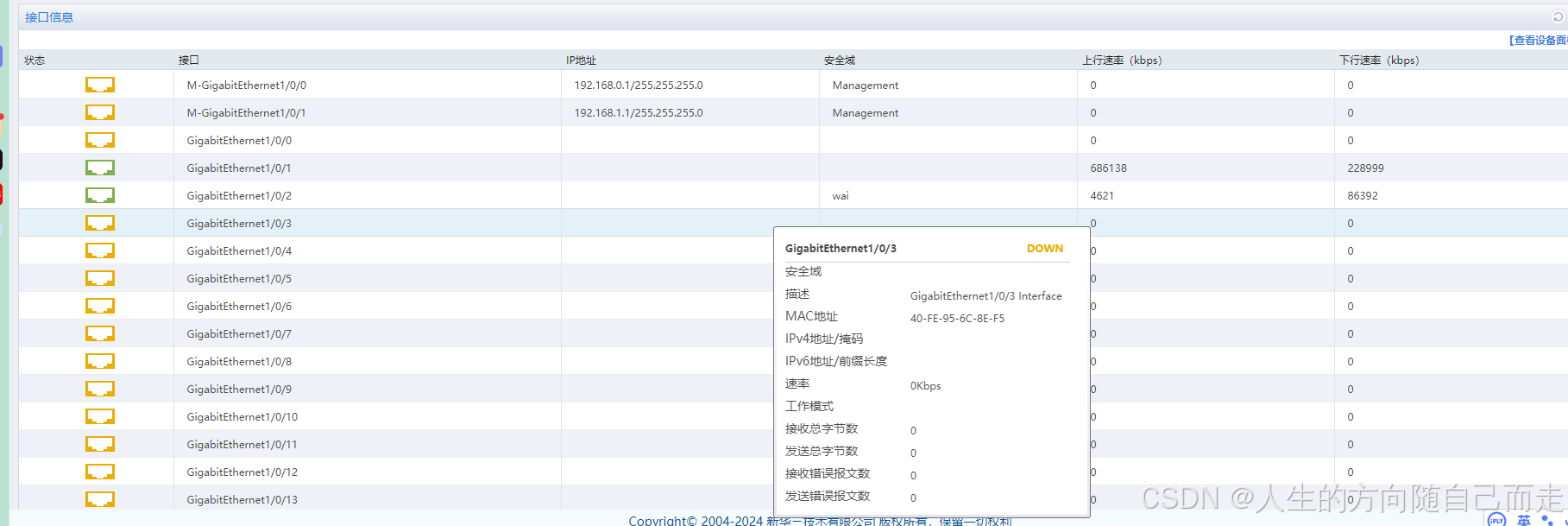

接口信息

在接口信息页面管理员可以更加直观形象的观察到设备每个接口的实时状态和接口上的详细信息，单击<查看设备面板图>按钮可以查看设备面板上各接口的状态情况。

流量监控

流量监控用于查看最近一段时间设备上的流量使用排行情况，默认展示前5名排行。

开启实时流量统计功能后，会对设备CPU性能产生影响。在大流量业务的情况下，请谨慎开启。

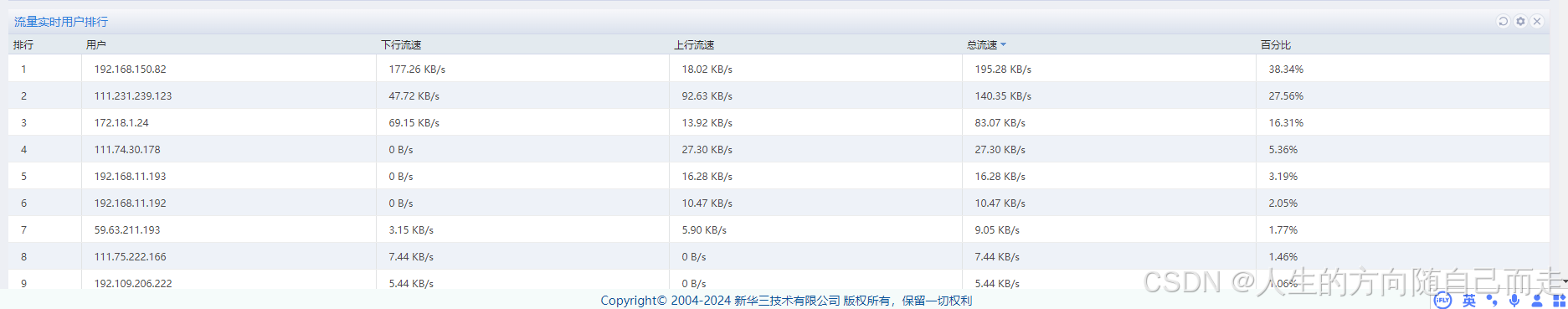

流量实时用户排行

用于查看用户实时使用带宽的情况，并根据总流速的百分比展示用户排行结果。显示内容包括用户、下行流速、上行流速、总流速和百分比。

单击<设置>按钮，进入设置页面，可配置如下功能：

· 自动刷新：勾选“启用自动刷新”前的复选框，可开启自动刷新功能，并配置自动刷新的时间间隔。

· 实时流量统计：勾选“采集实时数据”前的复选框，可对流量进行实时统计。勾选“展示实时数据详情”前的复选框，可查看实时流量的统计结果。单击指定的用户，可在弹出的页面中查看该用户对不同应用的访问情况。

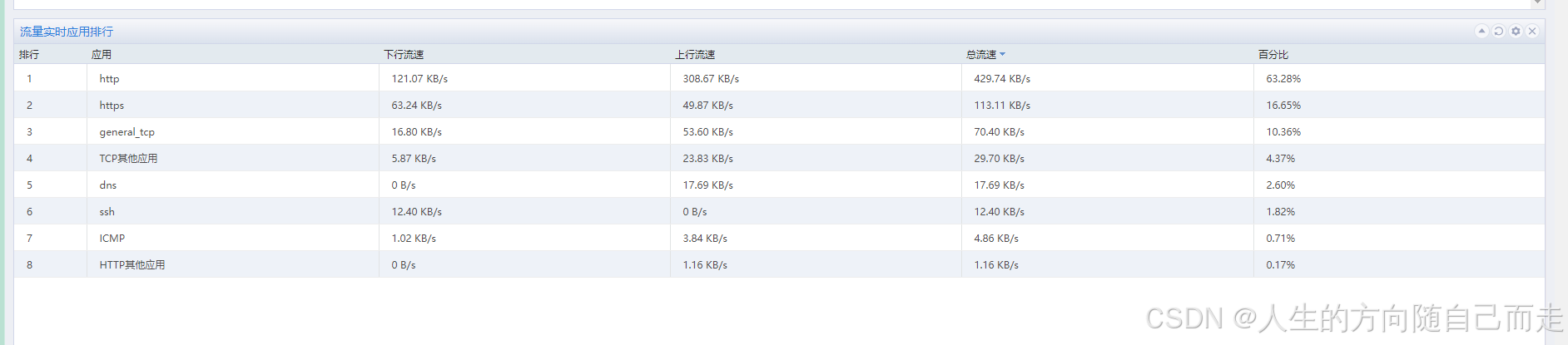

流量实时应用排行

用于查看应用实时占用带宽的情况，并根据总流速的百分比展示应用排行结果。显示内容包括应用、下行流速、上行流速、总流速和百分比。

单击<设置>按钮，进入设置页面，可配置如下功能：

· 自动刷新：勾选“启用自动刷新”前的复选框，可开启自动刷新功能，并配置自动刷新的时间间隔。

· 实时流量统计：勾选“采集实时数据”前的复选框，可对流量进行实时统计。勾选“展示实时数据详情”前的复选框，可查看实时流量的统计结果。单击指定的应用，可在弹出的页面中查看不同用户对该应用的访问情况。

威胁监控

安全概况

安全概况用于查看最近一个小时的内网安全状态，方便管理员及时调整防护策略，保护内网安全。

设备通过对威胁事件的级别分布情况进行统计和分析，计算出安全评分并以风险等级体现出当前网络安全状态，评分越高表示越安全。安全评分与风险等级的关系如下所示：

· 安全评分为0~50分，风险等级为高危；

· 安全评分为50~70分，风险等级为中危；

· 安全评分为70~90分，风险等级为低危；

· 安全评分为90~100分，风险等级为安全。

安全概况功能的支持情况与设备型号有关，请以设备实际情况为准。

安全状态

安全状态用于展示设备的风险系数及所监测到的安全事件的分布状态柱状图。点击柱状图数据可跳转到资产安全分析页面，查看具体分析数据。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

风险主机Top10

此模块用于展示设备下游的风险主机列表，包括主机名、综合风险等级和攻击事件统计。点击主机名可跳转到资产安全分析页面，查看该主机的风险分析状况。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

负载均衡监控

负载均衡监控用于查看最近一段时间设备上的负载均衡流量的分布情况。包括链路流量统计、虚服务流量统计、虚服务新建连接数统计、虚服务并发连接数统计、虚服务SSL TPS统计、实服务器组流量统计、实服务器组新建连接数统计、实服务器组并发连接数统计、实服务器流量统计、实服务器新建连接数统计、实服务器并发连接数统计、智能DNS域名请求数统计。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

运行监控

运行监控主要用于查看设备运行时的状态信息，包括设备状态、系统日志、系统流量统计和系统会话统计等。

设备状态

用于查看设备CPU、内存和CF卡的资源使用情况。单击<详细信息>按钮，进入“系统利用率”页面，可查看设备型号、类型、状态等信息并进行告警设置。

设置的告警门限包含两种类型：CPU阈值和空闲内存告警门限值。管理员可根据设备的实际情况设置告警门限值。

系统日志

系统日志页面记录了设备在运行过程中产生的相关日志信息，且仅展示Error以上级别的日志内容。

可单击<详细信息>按钮，查看所有级别日志的详细信息，方便管理员分析设备运行状况，为故障诊断和维护提供依据。

系统流量统计

系统流量统计页面通过折线图的方式展示过去一段时间内流入和流出设备的流量统计结果。方便管理员通过查看流量的高峰和低谷时间以及速率等流量分布规律，分析网络状况。

管理员可单击<设置>按钮，配置统计时间、类型和接口等参数，筛选出所需的统计内容。

单击<详细信息>按钮，可查看各个接口的详细流量统计信息。

系统会话统计

系统会话统计页面用于查看最近一段时间内系统新建的会话个数。单击<详细信息>按钮，进入“系统会话统计详情“页面，可查看最近一小时、一天和三十天的新建会话个数。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行会话数目统计，分别基于源地址和目的地址对新建会话数目进行排序。

单击<查看Top10统计>按钮，将进入“Top10”页面，管理员可选择查看“最近一小时”、“最近一天”或者“最近三十天”的“按源地址统计”或者“按目的地址统计”的排名信息。

系统新建速率统计

系统新建速率统计用于查看最近一段时间内系统新建会话的速率。单击<详细信息>按钮，进入“系统新建速率详情“页面，可查看最近一小时、一天和三十天的会话新建速率。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行会话新建速率统计，分别基于源地址和目的地址对新建会话速率进行排序。

单击<查看Top10统计>按钮，将进入“Top10”页面，管理员可选择查看最近一段时间内系统新建会话总数和平均新建速率的前十名排行信息。

丢包会话统计

丢包会话统计页面用于查看最近一段时间内系统新建的丢包会话个数。单击<详细信息>按钮，进入“丢包会话统计详情“页面，可查看最近一小时、一天和三十天的新建丢包会话个数。

单击<开启Top10统计>按钮，设备将对基于会话的业务进行丢包会话数目统计，分别基于源地址和目的地址对新建丢包会话数目进行排序。

单击<查看Top10统计>按钮，将进入“丢包会话统计Top10”页面，管理员可选择查看“最近一小时”、“最近一天”或者“最近三十天”的“按源地址统计”或者“按目的地址统计”的排名信息。

系统信息

系统信息用于查看设备名称、设备型号、软件版本和集群模式等设备信息。

上网行为监控

上网行为监控页面用于查看用户的上网行为，包括访问的应用、网站和传输文件等。单击<详细信息>按钮，可查看用户详细的上网行为，方便管理员对用户的上网行为进行审计。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

License信息

License信息模块用于查看各特性License的授权信息。单击<详细信息>按钮，可查看License的类型、状态和有效期等详细信息。

接口信息

在接口信息页面管理员可以更加直观形象的观察到设备每个接口的实时状态和接口上的详细信息，单击<查看设备面板图>按钮可以查看设备面板上各接口的状态情况。

流量监控

流量监控用于查看最近一段时间设备上的流量使用排行情况，默认展示前5名排行。

开启实时流量统计功能后，会对设备CPU性能产生影响。在大流量业务的情况下，请谨慎开启。

流量实时用户排行

用于查看用户实时使用带宽的情况，并根据总流速的百分比展示用户排行结果。显示内容包括用户、下行流速、上行流速、总流速和百分比。

单击<设置>按钮，进入设置页面，可配置如下功能：

· 自动刷新：勾选“启用自动刷新”前的复选框，可开启自动刷新功能，并配置自动刷新的时间间隔。

· 实时流量统计：勾选“采集实时数据”前的复选框，可对流量进行实时统计。勾选“展示实时数据详情”前的复选框，可查看实时流量的统计结果。单击指定的用户，可在弹出的页面中查看该用户对不同应用的访问情况。

流量实时应用排行

用于查看应用实时占用带宽的情况，并根据总流速的百分比展示应用排行结果。显示内容包括应用、下行流速、上行流速、总流速和百分比。

单击<设置>按钮，进入设置页面，可配置如下功能：

· 自动刷新：勾选“启用自动刷新”前的复选框，可开启自动刷新功能，并配置自动刷新的时间间隔。

· 实时流量统计：勾选“采集实时数据”前的复选框，可对流量进行实时统计。勾选“展示实时数据详情”前的复选框，可查看实时流量的统计结果。单击指定的应用，可在弹出的页面中查看不同用户对该应用的访问情况。

威胁监控

安全概况

安全概况用于查看最近一个小时的内网安全状态，方便管理员及时调整防护策略，保护内网安全。

设备通过对威胁事件的级别分布情况进行统计和分析，计算出安全评分并以风险等级体现出当前网络安全状态，评分越高表示越安全。安全评分与风险等级的关系如下所示：

· 安全评分为0~50分，风险等级为高危；

· 安全评分为50~70分，风险等级为中危；

· 安全评分为70~90分，风险等级为低危；

· 安全评分为90~100分，风险等级为安全。

安全概况功能的支持情况与设备型号有关，请以设备实际情况为准。

安全状态

安全状态用于展示设备的风险系数及所监测到的安全事件的分布状态柱状图。点击柱状图数据可跳转到资产安全分析页面，查看具体分析数据。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

风险主机Top10

此模块用于展示设备下游的风险主机列表，包括主机名、综合风险等级和攻击事件统计。点击主机名可跳转到资产安全分析页面，查看该主机的风险分析状况。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

负载均衡监控

负载均衡监控用于查看最近一段时间设备上的负载均衡流量的分布情况。包括链路流量统计、虚服务流量统计、虚服务新建连接数统计、虚服务并发连接数统计、虚服务SSL TPS统计、实服务器组流量统计、实服务器组新建连接数统计、实服务器组并发连接数统计、实服务器流量统计、实服务器新建连接数统计、实服务器并发连接数统计、智能DNS域名请求数统计。

本功能的支持情况与设备型号有关，请以设备实际情况为准。

---

---

---
