高可用集群KEEPALIVED

一、集群相关概念简述

HA是High Available缩写，是双机集群系统简称，指高可用性集群，是保证业务连续性的有效解决方案，一般有两个或两个以上的节点，且分为活动节点及备用节点。

1、集群的分类

• LB：负载均衡集群
  • lvs负载均衡
  • nginx反向代理
  • HAProxy
• HA：高可用集群
  • heartbeat
  • keepalived
  • redhat5 : cman + rgmanager , conga(WebGUI) --> RHCS（Cluster Suite）集群套件
  • redhat6 : cman + rgmanager , corosync + pacemaker
  • redhat7 : corosync + pacemaker
  • 数据库，redis
• HPC：高性能集群
• SPoF: Single Point of Failure,解决单点故障

2.系统可用性的计算公式

SLA：Service-Level Agreement 服务等级协议（提供服务的企业与客户之间就服务的品质、水准、性能等方面所达成的双方共同认可的协议或契约）

A=MTBF/(MTBF+MTTR)

• A：高可用性，指标：95%, 99%, 99.5%, ...., 99.999%，99.9999%等
• MTBF：平均无故障时间
• MTTR：平均修复时间

 3.系统故障

硬件故障：设计缺陷、 wear out （损耗）、非人为不可抗拒因素

软件故障：设计缺陷 bug

 4.实现高可用

提升系统高用性的解决方案：降低 MTTR- Mean Time To Repair( 平均故障时间 )

解决方案：建立冗余机制

active/passive 主 / 备

active/active 双主

active --> HEARTBEAT --> passive

active <--> HEARTBEAT <--> active

二.keepalived

1.Keepalived介绍

 Keepalived是Linux下一个轻量级别的高可用解决方案。高可用(High Avalilability,HA)，其实两种不同的含义：广义来讲，是指整个系统的高可用行，狭义的来讲就是之主机的冗余和接管，

   它与HeartBeat RoseHA 实现相同类似的功能，都可以实现服务或者网络的高可用，但是又有差别，HeartBeat是一个专业的、功能完善的高可用软件，它提供了HA 软件所需的基本功能，比如：心跳检测、资源接管，检测集群中的服务，在集群节点转移共享IP地址的所有者等等。HeartBeat功能强大，但是部署和使用相对比较麻烦，

与HeartBeat相比，Keepalived主要是通过虚拟路由冗余来实现高可用功能，虽然它没有HeartBeat功能强大，但是Keepalived部署和使用非常的简单，所有配置只需要一个配置文件即可以完成，

Keepalived起初是为LVS设计的，专门用来监控集群系统中各个服务节点的状态，它根据TCP/IP参考模型的第三、第四层、第五层交换机制检测每个服务节点的状态，如果某个服务器节点出现异常，或者工作出现故障，Keepalived将检测到，并将出现的故障的服务器节点从集群系统中剔除，这些工作全部是自动完成的，不需要人工干涉，需要人工完成的只是修复出现故障的服务节点。

  后来Keepalived又加入了VRRP的功能，VRRP（Vritrual Router Redundancy Protocol,虚拟路由冗余协议)出现的目的是解决静态路由出现的单点故障问题，通过VRRP可以实现网络不间断稳定运行，因此Keepalvied 一方面具有服务器状态检测和故障隔离功能，另外一方面也有HA cluster功能.

2.keepalived相关概念

• vrrp协议：Virtual Redundant Routing Protocol 虚拟冗余路由协议
• Virtual Router：虚拟路由器
• VRID(0-255)：虚拟路由器标识
• master：主设备，当前工作的设备
• backup：备用设备
• priority：优先级，优先级越大优先工作，具体情况示工作方式决定
• VIP：虚拟IP地址，正真向客户服务的IP地址
• VMAC：虚拟MAC地址(00-00-5e-00-01-VRID)
• 抢占式：如果有优先级高的节点上线，则将此节点转为master
• 非抢占式：即使有优先级高的节点上线，在当前master工作无故障的情况运行抢占；等到此master故障后重新按优先级选举master
• 心跳：master将自己的心跳信息通知集群内的所有主机，证明自己正常工作
• 安全认证机制：
  • 无认证：任何主机都可成为集群内主机，强烈不推荐
  • 简单的字符认证：使用简单的密码进行认证
  • AH认证
• sync group：同步组，VIP和DIP配置到同一物理服务器上
• MULTICAST：组播，多播
• Failover：master故障，故障切换，故障转移
• Failback：故障节点重新上线，故障切回

3.VRRP协议与工作原理

在现实的网络环境中。主机之间的通信都是通过配置静态路由或者(默认网关)来完成的，而主机之间的路由器一旦发生故障，通信就会失效，因此这种通信模式当中，路由器就成了一个单点瓶颈，为了解决这个问题，就引入了VRRP协议。

VRRP可以将两台或者多台物理路由器设备虚拟成一个虚拟路由，这个虚拟路由器通过虚拟IP（一个或者多个)对外提供服务，而在虚拟路由器内部十多个物理路由器协同工作，同一时间只有一台物理路由器对外提供服务，这台物理路由设备被成为：主路由器（Master角色)，一般情况下Master是由选举算法产生，它拥有对外服务的虚拟IP，提供各种网络功能，如：ARP请求，ICMP 数据转发等，而且其它的物理路由器不拥有对外的虚拟IP，也不提供对外网络功能，仅仅接收MASTER的VRRP状态通告信息，这些路由器被统称为“BACKUP的角色”，当主路由器失败时，处于BACKUP角色的备份路由器将重新进行选举，产生一个新的主路由器进入MASTER角色，继续提供对外服务，整个切换对用户来说是完全透明的。

   每个虚拟路由器都有一个唯一的标识号，称为VRID，一个VRID与一组IP地址构成一个虚拟路由器，在VRRP协议中，所有的报文都是通过IP多播方式发送的，而在一个虚拟路由器中，只有处于Master角色的路由器会一直发送VRRP数据包，处于BACKUP角色的路由器只会接受Master角色发送过来的报文信息，用来监控Master运行状态，一一般不会发生BACKUP抢占的情况，除非它的优先级更高，而当MASTER不可用时，BACKUP也就无法收到Master发过来的信息，于是就认定Master出现故障，接着多台BAKCUP就会进行选举，优先级最高的BACKUP将称为新的MASTER，这种选举角色切换非常之快，因而保证了服务的持续可用性。

VRRP相关术语

VRRP路由器：执行VRRP协议一个或多个实例的路由器

虚拟路由器：由一个Master路由器和多个Backup路由器组成。当中，不管Master路由器还是Backup路由器都是一台VRRP路由器，下行设备将虚拟路由器当做默认网关。

VRID：虚拟路由器标识，在同一个VRRP组内的路由器必须有相同的VRID，事实上VRID就相当于一个公司的名称，每一个员工介绍自己时都要包括公司名称，表明自己是公司的一员，相同的道理，VRID表明了这个路由器属于这个VRRP组。

Master路由器：虚拟路由器中承担流量转发任务的路由器

Backup路由器：当一个虚拟路由器中的Master路由器出现问题时，可以取代Master路由器工作的路由器

虚拟IP地址：虚拟路由器的IP地址，一个虚拟路由器能够拥有一个或多个虚拟IP地址。

IP地址拥有者：接口IP和虚拟路由器IP地址同样的路由器就叫做IP地址拥有者。

主IP地址：从物理接口设置的IP地址中选择，一个选择规则是总是选用第一个IP地址，VRRP通告报文总是用主IP地址作为该报文IP包头的源IP。

虚拟MAC地址：组成方式是00-00-5E-00-01-{VRID}，前三个字节00-00-5E是IANA组织分配的，接下来的两个字节00-01是为VRRP协议指定的，最后的VRID是虚拟路由器标识，取值范围[1，255]

 VRRP相关技术

通告：心跳，优先级等；周期性

工作方式：抢占式，非抢占式

安全认证：

无认证

简单字符认证：预共享密钥

MD5

工作模式：

主 / 备：单虚拟路由器

主 / 主：主 / 备（虚拟路由器 1 ），备 / 主（虚拟路由器 2 ）

 4.keepalived功能

vrrp 协议的软件实现，原生设计目的为了高可用 ipvs 服务

官网： http://keepalived.org/

功能：

基于 vrrp 协议完成地址流动

为 vip 地址所在的节点生成 ipvs 规则 ( 在配置文件中预先定义 )

为 ipvs 集群的各 RS 做健康状态检测

基于脚本调用接口完成脚本中定义的功能，进而影响集群事务，以此支持 nginx 、 haproxy 等服务

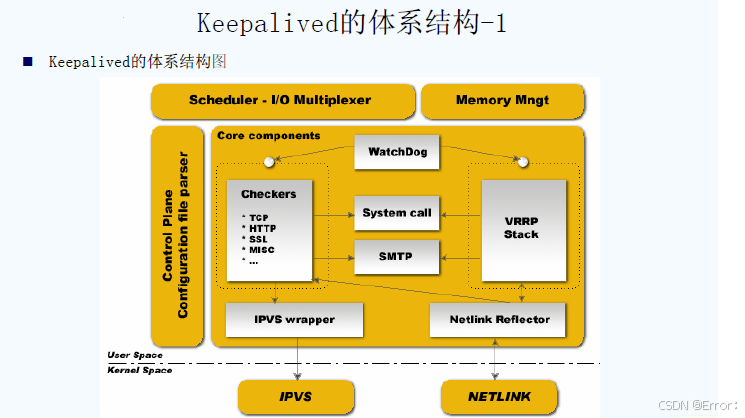

 5.Keepalived体系结构

Keepalived起初是为LVS设计的，由于Keeplalived可以实现对集群节点的状态检测，而IPVS可以实现负载均衡功能，因此,Keepalived借助于第三方模块IPVS就可以很方便地搭建一套负载均衡系统，在这里有个误区，由于Keepalived可以和IPVS一起很好的工作，所以会有人以为Keepalived就是一个负载均衡软件，这种理解是错误，

在Keepalived当中IPVS模块是可配置的，如果需要负载均衡功能，可以在编译Keepalived时开打负载均衡功能，也可以通过编译参数关闭。

   NetLINK模块主要用于实现一些高级路由框架和一些相关参数的网络功能，完成用户空间层Netlink Reflector模块发来的各种网络请求。

    这个图我们可以看到用户空间层(user space)，是建立在内核空间层之上的(kernel sapce)，

用户空间层，主要有4个部分：

       Scheduler I/O Multiplexer 是一个I/O复用分发调度器，它负载安排Keepalived所有内部的任务请求，

       Memory Mngt 是一个内存管理机制，这个框架提供了访问内存的一些通用方法

       Control Plane  是keepalived的控制版面，可以实现对配置文件编译和解析

       Core componets  这部分主要保护了下面5个部分

             1.Watchdog：是计算机可靠领域中极为简单又非常有效的检测工具，Keepalived正是通过它监控Checkers和VRRP进程的。

             2.Checkers: 这是Keepalived最基础的功能，也是最主要的功能，可以实现对服务器运行状态检测和故障隔离。

             3.VRRP Stack: 这时keepalived后来引用VRRP功能，可以实现HA集群中失败切换功能。

             4.IPVS wrapper: 这个是IPVS功能的一个实现，IPVS warrper模块将可以设置好的IPVS规则发送的内核空间并且提供给IPVS模块，最终实现IPVS模块的负载功能。

             5.Netlink Reflector：用来实现高可用集群Failover时虚拟IP(VIP)的设置和切换 ，

Netlink Reflector的所有请求最后都发送到内核空间层的NETLINK 模块来完成。

 6.keepalived环境准备

要求：各节点时间必须同步：ntp，chrony， 关闭防火墙和selinux

7.keepalived相关配置文件

软件包名：keepalived
主程序文件：/usr/sbin/keepalived
主配置文件：/etc/keepalived/keepalived.conf
配置文件示例：/usr/share/doc/keepalived/
Unit File：/lib/systemd/system/keepalived.service
Unit File的环境配置文件：/etc/sysconfig/keepalived

安装软件包

# yum install keepalived

配置文件参数详解

全局配置

! Configuration File for keepalived
global_defs {
notification_email {
[e-mail] #keepalived 发生故障切换时邮件发送的目标邮箱，可以按行区分写多个
[e-mail]
}
notification_email_from [e-mail] #发邮件的地址
smtp_server 127.0.0.1 #邮件服务器地址
smtp_connect_timeout 30 #邮件服务器连接timeout
router_id KA1.timinglee.org #每个keepalived主机唯一标识
#建议使用当前主机名，但多节点重名不影响
vrrp_skip_check_adv_addr #对所有通告报文都检查，会比较消耗性能
#启用此配置后，如果收到的通告报文和上一个报文是同一 #个路由器，则跳过检查，默认值为全检查
vrrp_strict #严格遵循vrrp协议#启用此项后以下状况将无法启动服务:#1.无VIP地址#2.配置了单播邻居#3.在VRRP版本2中有IPv6地址#建议不加此项配置
vrrp_garp_interval 0 #报文发送延迟，0表示不延迟
vrrp_gna_interval 0 #消息发送延迟
vrrp_mcast_group4 224.0.0.18 #指定组播IP地址范围：
}

配置虚拟路由器

vrrp_instance VI_1 {
state MASTER
interface eth0 #绑定为当前虚拟路由器使用的物理接口，如：eth0,可以和VIP不在一个网卡
virtual_router_id 51 #每个虚拟路由器惟一标识,范围：0-255，每个虚拟路由器此值必须唯一#否则服务无法启动#同属一个虚拟路由器的多个keepalived节点必须相同#务必要确认在同一网络中此值必须唯一
priority 100         #当前物理节点在此虚拟路由器的优先级，范围：1-254#值越大优先级越高,每个keepalived主机节点此值不同
advert_int 1         #vrrp通告的时间间隔，默认1s
authentication {     #认证机制
auth_type AH|PASS    #AH为IPSEC认证(不推荐),PASS为简单密码(建议使用)
uth_pass 1111        #预共享密钥，仅前8位有效#同一个虚拟路由器的多个keepalived节点必须一样
}
virtual_ipaddress {     #虚拟IP,生产环境可能指定上百个IP地址
<IPADDR>/<MASK> brd <IPADDR> dev <STRING> scope <SCOPE> label <LABEL>
172.25.254.100     #指定VIP，不指定网卡，默认为eth0,注意：不指定/prefix,默认32
172.25.254.101/24 dev eth1
172.25.254.102/24 dev eth2 label eth2:1
}
}

keepalived虚拟路由管理

实验环境

设备	角色	IP
ka1	keepalived1	192.168.10.170/24
ka2	keepalived2	192.168.19.180/24
webserver1	real server	192.168.10.220/24
webserver2	real server	192.168.10.230/24

 注：vip设置为192.168.10.240/24

四台主机全部关闭防火墙和selinux

webserver1，webserver2上安装web服务，后面的测试可以更加清晰的看出结果

[root@webserver1 ~]# yum install httpd -y
[root@webserver1 ~]# echo webserver1 - 192.168.10.220 > /var/www/html/index.html
[root@webserver1 ~]# systemctl restart httpd.service
[root@webserver1 ~]# curl 192.168.10.220
webserver1 - 192.168.10.220

[root@webserver2 ~]# yum install httpd -y
[root@webserver2 ~]# echo webserver2 - 192.168.10.230 > /var/www/html/index.html
[root@webserver2 ~]# systemctl restart httpd.service
[root@webserver2 ~]# curl 192.168.10.230
webserver2 - 192.168.10.230

ka1,ka2上安装keepalived软件包

[root@ka1 ~]# yum install keepalived -y

[root@ka2 ~]# yum install keepalived -y

在ka1上进行配置

[root@ka1 ~]# vim /etc/keepalived/keepalived.conf # 全局设定
global_defs {notification_email {[e-mail]       # 发送邮件通知给谁}notification_email_from [e-mail]    #发送的邮件从哪来smtp_server 127.0.0.1                # 邮件服务器ip smtp_connect_timeout 30              # 连接邮件服务器的超时时间router_id ka1                        # 虚拟路由的idvrrp_skip_check_adv_addr             # 同一来源的只检测一次
#   vrrp_strict                         # 强制使用vrrp协议vrrp_garp_interval 0                 vrrp_gna_interval 0vrrp_mcast_group4 224.0.0.18        # 接收通告数据的IP地址(组播地址)}# 虚拟路由器配置vrrp_instance VI_1 {state MASTER                 # 主设备interface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 100                 # 优先级advert_int 1authentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}
}

[root@ka1 ~]# systemctl restart keepalived.service
# 重启服务

[root@ka1 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.170  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:feea:fe5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)RX packets 88607  bytes 6246698 (5.9 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 65079  bytes 4618871 (4.4 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)# vip 为 192.168.10.240

ka2和ka1配置相同，所以我们可以使用scp，进行复制

[root@ka1 ~]# scp /etc/keepalived/keepalived.conf  root@192.168.10.180:/etc/keepalived/keepalived.conf
The authenticity of host '192.168.10.180 (192.168.10.180)' can't be established.
ECDSA key fingerprint is SHA256:Yrid63PgwDQh7wiaQmCGsLuxK3Cht8v/wekHTAza/XI.
ECDSA key fingerprint is MD5:d7:be:70:41:82:ff:81:40:5b:a7:40:10:d1:0c:ca:bf.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.10.180' (ECDSA) to the list of known hosts.
root@192.168.10.180's password:
keepalived.conf                                           100% 4143     4.5MB/s   00:00

唯一要变的就是我们将ka1当作主设备，ka2当作从，使用需要改两个配置

[root@ka1 ~]# vim /etc/keepalived/keepalived.conf vrrp_instance VI_1 {state BACKUP                 # 从设备interface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 80                 # 优先级改为80，两个设备优先级不一样advert_int 1authentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}
}

[root@ka2 ~]# systemctl restart keepalived.service

测试：

[root@ka1 ~]# tcpdump -i ens33 -nn host 224.0.0.18[root@ka1 ~]# tcpdump -i ens33 -nn host 224.0.0.18
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
19:06:36.826789 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:06:37.828337 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:06:38.829688 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:06:39.831263 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:06:40.832678 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:06:41.833834 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20# 使用tcpdump进行抓包
# -i 就是ens33接收到底数据
# -nn 表示不做解析
# host指定观察的那个ip
# 224.0.0.18 组播地址

ka1的优先级高于ka2所以正常情况看不到ka2的数据。若此时ka1发生故障，ka2则会迅速补上，此时在ka1上的vip也会跑到ka2上

[root@ka1 ~]# systemctl stop keepalived.service
[root@ka1 ~]# tcpdump -i ens33 -nn host 224.0.0.18
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
19:09:39.386202 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20
19:09:40.387629 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20
19:09:41.388011 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20
19:09:42.389522 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20
19:09:43.390689 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20
19:09:44.391255 IP 192.168.10.180 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 80, authtype simple, intvl 1s, length 20

[root@ka2 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.180  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:fe2c:7bd  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:2c:07:bd  txqueuelen 1000  (Ethernet)RX packets 119533  bytes 8259027 (7.8 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 39657  bytes 3009635 (2.8 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:2c:07:bd  txqueuelen 1000  (Ethernet)

因为默认是抢占模式，当ka1好了之后，vip则会跑到ka1上，流量也会回到ka1上

[root@ka1 ~]# systemctl start keepalived.service
[root@ka1 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.170  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:feea:fe5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)RX packets 92906  bytes 6566009 (6.2 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 67173  bytes 4781344 (4.5 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)

[root@ka1 ~]# tcpdump -i ens33 -nn host 224.0.0.18
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
19:13:06.604998 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:13:07.605229 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:13:08.605816 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
19:13:09.606386 IP 192.168.10.170 > 224.0.0.18: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20

keepalived虚拟路由的通讯设定

此时ka1,ka2是ping不通vip的,因为防止被攻击，所有的数据流量打过来后可能会有恶意攻击，我们最终的数据流量是要转到real server上的，所以他默认会把你的vip访问功能给🈲掉

[root@ka1 ~]# ping 192.168.10.240
PING 192.168.10.240 (192.168.10.240) 56(84) bytes of data.
^Z
[7]+  已停止               ping 192.168.10.240

[root@ka1 ~]# iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
DROP       all  --  0.0.0.0/0            0.0.0.0/0            match-set keepalived dstChain FORWARD (policy ACCEPT)
target     prot opt source               destination         Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

这就是导致ping不通的原因---- match-set keepalived dst

如果要想ping通，就需要在配置文件中添加参数 ka1,ka2相同

global_defs {notification_email {[e-mail]       # 发送邮件通知给谁}notification_email_from [e-mail]    #发送的邮件从哪来smtp_server 127.0.0.1                # 邮件服务器ipsmtp_connect_timeout 30              # 连接邮件服务器的超时时间router_id ka1                        # 虚拟路由的idvrrp_skip_check_adv_addr             # 同一来源的只检测一次vrrp_strict                         # 强制使用vrrp协议vrrp_garp_interval 0vrrp_gna_interval 0vrrp_mcast_group4 224.0.0.18        # 接收通告数据的IP地址(组播地址)vrrp_iptables
}# 在最后一行添加
# 或者将vrrp_strict 注释掉，效果相同

测试：

[root@ka1 ~]# ping 192.168.10.240
PING 192.168.10.240 (192.168.10.240) 56(84) bytes of data.
64 bytes from 192.168.10.240: icmp_seq=1 ttl=64 time=0.021 ms
64 bytes from 192.168.10.240: icmp_seq=2 ttl=64 time=0.028 ms
64 bytes from 192.168.10.240: icmp_seq=3 ttl=64 time=0.035 ms
64 bytes from 192.168.10.240: icmp_seq=4 ttl=64 time=0.034 ms
^C
--- 192.168.10.240 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 2998ms
rtt min/avg/max/mdev = 0.021/0.029/0.035/0.007 ms
[root@ka1 ~]# iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination         Chain FORWARD (policy ACCEPT)
target     prot opt source               destination         Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

keepalived日志独立

默认情况下keepalived的日志和其他的服务是捆在一起的

要想将其日志独立出来就要修改其配置文件

[root@ka1 ~]# vim /etc/sysconfig/keepalived # Options for keepalived. See `keepalived --help' output and keepalived(8) and
# keepalived.conf(5) man pages for a list of all options. Here are the most
# common ones :
#
# --vrrp               -P    Only run with VRRP subsystem.
# --check              -C    Only run with Health-checker subsystem.
# --dont-release-vrrp  -V    Dont remove VRRP VIPs & VROUTEs on daemon stop.
# --dont-release-ipvs  -I    Dont remove IPVS topology on daemon stop.
# --dump-conf          -d    Dump the configuration data.
# --log-detail         -D    Detailed log messages.
# --log-facility       -S    0-7 Set local syslog facility (default=LOG_DAEMON)
#KEEPALIVED_OPTIONS="-D -S 6"
# 指定采集日志用的id是6，0-7都行

重启服务

[root@ka1 ~]# systemctl restart keepalived.service

编辑rsyslog.conf文件

#### RULES ##### Log all kernel messages to the console.
# Logging much else clutters up the screen.
#kern.*                                                 /dev/console# Log anything (except mail) of level info or higher.
# Don't log private authentication messages!
*.info;mail.none;authpriv.none;cron.none                /var/log/messages# The authpriv file has restricted access.
authpriv.*                                              /var/log/secure# Log all the mail messages in one place.
mail.*                                                  -/var/log/maillog# Log cron stuff
cron.*                                                  /var/log/cron# Everybody gets emergency messages
*.emerg                                                 :omusrmsg:*# Save news errors of level crit and higher in a special file.
uucp,news.crit                                          /var/log/spooler# Save boot messages also to boot.log
local7.*                                                /var/log/boot.log
local6.*                                                /var/log/keepalived.log

在rules模块下可以添加 将日志采集在那个文件中，可以自定义，local加id

重启服务

[root@ka1 ~]# systemctl restart rsyslog.service

测试：

[root@ka1 ~]# systemctl restart rsyslog.service
[root@ka1 ~]# ll /var/log/keepalived.log
-rw-------. 1 root root 55473 8月  12 19:40 /var/log/keepalived.log
[root@ka1 ~]# tail -f /var/log/keepalived.log
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Adding sorry server [192.168.200.200]:1358 to VS [10.10.10.2]:1358
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Removing alive servers from the pool for VS [10.10.10.2]:1358
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Remote SMTP server [127.0.0.1]:25 connected.
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: SMTP alert successfully sent.
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Timeout connecting server [192.168.201.100]:443.
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Check on service [192.168.201.100]:443 failed after 3 retry.
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Removing service [192.168.201.100]:443 from VS [192.168.200.100]:443
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Lost quorum 1-0=1 > 0 for VS [192.168.200.100]:443
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: Remote SMTP server [127.0.0.1]:25 connected.
Aug 12 19:40:20 ka1 Keepalived_healthcheckers[3771]: SMTP alert successfully sent.
^Z
[8]+  已停止               tail -f /var/log/keepalived.log

keepalived独立子配置文件

当生产环境复杂时， /etc/keepalived/keepalived.conf 文件中内容过多，不易管理

将不同集群的配置，比如：不同集群的 VIP 配置放在独立的子配置文件中利用 include 指令可以实现包含子配置文件

格式：

include /path/file     可以指定一个路径

[root@ka1 ~]# vim /etc/keepalived/keepalived.conf
}# vrrp_instance VI_1 {
#    state MASTER                 # 主设备
#    interface ens33              # vip使用的真实设备是谁
#    virtual_router_id 100        # 虚拟路由id（唯一的）
#    priority 100                 # 优先级
#    advert_int 1
#    authentication {
#        auth_type PASS           # 发通告带的信息
#        auth_pass 1111
#    }
#    virtual_ipaddress {            # vip id     # 设定网卡子接口
#        192.168.10.240/24 dev ens33 label ens33:0
#    }
#}
include "/etc/keepalived/conf.d/*.conf"      # 将以上注释的内容指定在这个文件中# 我们将以上的内容独立出来，放在一个新的文件里面，include指向新文件，前提是一定要有这个文件

[root@ka1 ~]# mkdir  -p /etc/keepalived/conf.d
[root@ka1 ~]# vim  /etc/keepalived/conf.d/192.168.10.240.confvrrp_instance VI_1 {state MASTER                 # 主设备interface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 100                 # 优先级advert_int 1authentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}
}[root@ka1 ~]# systemctl restart keepalived.service

测试：

[root@ka1 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.170  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:feea:fe5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)RX packets 107150  bytes 7643447 (7.2 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 75971  bytes 5480440 (5.2 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)

注意：将原配置文件独立出来后，原来的文件要么注释掉，要么删掉，否则独立出来的文件会和之前的文件冲突

keepalived非抢占和延迟抢占

非抢占模式 nopreempt

默认为抢占模式 preempt ，即当高优先级的主机恢复在线后，会抢占低先级的主机的 master 角色，

这样会使 vip 在 KA 主机中来回漂移，造成网络抖动，

建议设置为非抢占模式 nopreempt ，即高优先级主机恢复后，并不会抢占低优先级主机的 master 角色

非抢占模块下 , 如果原主机 down 机 , VIP 迁移至的新主机 , 后续也发生 down 时 , 仍会将 VIP 迁移回原主机

注意：要关闭 VIP抢占，必须将各 keepalived 服务器state配置为BACKUP

ka1,和ka2配置相同

vim /etc/keepalived/keepalived.conf
}vrrp_instance VI_1 {state BACKUP                 interface ens33              # vip使用的真实设备是谁 virtual_router_id 100        # 虚拟路由id（唯一的） priority 100                 # 优先级 advert_int 1 nopreemptauthentication {auth_type PASS           # 发通告带的信息 auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口  192.168.10.240/24 dev ens33 label ens33:0}
}# 设置非抢占模式   需要将state 改为 BACKUP 以及加一行参数 nopreempt

[root@ka2 ~]# vim /etc/keepalived/keepalived.conf
vrrp_instance VI_1 {state BACKUP                 interface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 80                 # 优先级advert_int 1nopreempt    authentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0

我先重启ka2再重启ka1，vip将会跑到ka2上，并且不会回去，当ka2挂掉，vip才会回去，不管优先级

[root@ka2 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.180  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:fe2c:7bd  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:2c:07:bd  txqueuelen 1000  (Ethernet)RX packets 142318  bytes 10033173 (9.5 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 45810  bytes 3472473 (3.3 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:2c:07:bd  txqueuelen 1000  (Ethernet)

[root@ka2 ~]# systemctl stop keepalived.service

[root@ka1 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.170  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:feea:fe5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)RX packets 111441  bytes 7967231 (7.5 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 78058  bytes 5653940 (5.3 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)

延迟抢占preempt_delay

抢占延迟模式，即优先级高的主机恢复后，不会立即抢回VIP，而是延迟一段时间（默认300s）再抢回VIP

preempt_delay # #指定抢占延迟时间为#s，默认延迟300s

注意：需要各keepalived服务器state为BACKUP,并且不要启用 vrrp_strict

[root@ka1 ~]# vim /etc/keepalived/keepalived.confvrrp_instance VI_1 {state BACKUPinterface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 100                 preempt_delay 10s         # 抢占延迟10sadvert_int 1
#   nopreempt authentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}

[root@ka2 ~]# vim /etc/keepalived/keepalived.conf vrrp_instance VI_1 {state BACKUPinterface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 80                 # 优先级advert_int 1preempt_delay 10s
#   nopreemptauthentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}

测试：由于pa1的优先级高于pa2，我先启动pa2 ，down掉pa1，vip会到pa2上，我再启动pa1，vip不会立刻回到pa1上，而是10秒后

[root@ka2 ~]# systemctl restart keepalived.service
[root@ka2 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.180  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:fe2c:7bd  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:2c:07:bd  txqueuelen 1000  (Ethernet)RX packets 146839  bytes 10374458 (9.8 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 47473  bytes 3611473 (3.4 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536inet 127.0.0.1  netmask 255.0.0.0inet6 ::1  prefixlen 128  scopeid 0x10<host>loop  txqueuelen 1000  (Local Loopback)RX packets 607  bytes 44033 (43.0 KiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 607  bytes 44033 (43.0 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@ka1 ~]# date
2024年 08月 12日 星期一 20:19:31 CST
[root@ka1 ~]# systemctl restart keepalived.service
[root@ka1 ~]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.170  netmask 255.255.255.0  broadcast 192.168.10.255inet6 fe80::20c:29ff:feea:fe5a  prefixlen 64  scopeid 0x20<link>ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)RX packets 115304  bytes 8272918 (7.8 MiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 79935  bytes 5800622 (5.5 MiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500inet 192.168.10.240  netmask 255.255.255.0  broadcast 0.0.0.0ether 00:0c:29:ea:fe:5a  txqueuelen 1000  (Ethernet)lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536inet 127.0.0.1  netmask 255.0.0.0inet6 ::1  prefixlen 128  scopeid 0x10<host>loop  txqueuelen 1000  (Local Loopback)RX packets 942  bytes 69116 (67.4 KiB)RX errors 0  dropped 0  overruns 0  frame 0TX packets 942  bytes 69116 (67.4 KiB)TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0[root@ka1 ~]# date
2024年 08月 12日 星期一 20:19:48 CST
#差不多就是这个意思

VIP单播配置

默认 keepalived 主机之间利用多播相互通告消息，会造成网络拥塞，可以替换成单播，减少网络流量

[!NOTE]

注意：启用 vrrp_strict 时，不能启用单播

# 在所有节点 vrrp_instance 语句块中设置对方主机的 IP ，建议设置为专用于对应心跳线网络的地址，而非使

用业务网络

unicast_src_ip <IPADDR> # 指定发送单播的源 IP

unicast_peer {

<IPADDR> # 指定接收单播的对方目标主机 IP

......

}

# 启用 vrrp_strict 时，不能启用单播 , 否则服务无法启动 , 并在 messages 文件中记录下面信息

Jun 16 17:50:06 centos8 Keepalived_vrrp[23180]: (m44) Strict mode does not

support authentication. Ignoring.

Jun 16 17:50:06 centos8 Keepalived_vrrp[23180]: (m44) Unicast peers are not supported in strict mode

Jun 16 17:50:06 centos8 Keepalived_vrrp[23180]: Stopped - used 0.000606 user

time, 0.000000 system time

Jun 16 17:50:06 centos8 Keepalived[23179]: Keepalived_vrrp exited with permanent

error CONFIG. Terminating

Jun 16 17:50:06 centos8 systemd[1]: keepalived.service: Succeeded.

Jun 16 17:50:06 centos8 Keepalived[23179]: Stopped Keepalived v2.0.10

(11/12,2018)

 组播变单播实验

ka1和ka2互相进行通告

[root@ka1 ~]# vim /etc/keepalived/keepalived.conf global_defs {notification_email {[e-mail]       # 发送邮件通知给谁}notification_email_from [e-mail]    #发送的邮件从哪来smtp_server 127.0.0.1                # 邮件服务器ipsmtp_connect_timeout 30              # 连接邮件服务器的超时时间router_id ka1                        # 虚拟路由的idvrrp_skip_check_adv_addr             # 同一来源的只检测一次
#   vrrp_strict                         #注释此行，与vip单播模式冲突vrrp_garp_interval 0vrrp_gna_interval 0vrrp_mcast_group4 224.0.0.18        # 接收通告数据的IP地址(组播地址)
#   vrrp_iptables
}vrrp_instance VI_1 {state MASTERinterface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 100
#    preempt_delay 10s         # 抢占延迟10sadvert_int 1
#   nopreemptauthentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}unicast_src_ip 192.168.10.170        # 发送源，就是本机ipunicast_peer {192.168.10.180                   # 接收源，就是对端也就是ka2}

[root@ka2 ~]# vim /etc/keepalived/keepalived.confglobal_defs {notification_email {[e-mail]       # 发送邮件通知给谁}notification_email_from [e-mail]    #发送的邮件从哪来smtp_server 127.0.0.1                # 邮件服务器ipsmtp_connect_timeout 30              # 连接邮件服务器的超时时间router_id ka1                        # 虚拟路由的idvrrp_skip_check_adv_addr             # 同一来源的只检测一次
#   vrrp_strict                         # 注释此行，与vip单播模式冲突vrrp_garp_interval 0vrrp_gna_interval 0vrrp_mcast_group4 224.0.0.18        # 接收通告数据的IP地址(组播地址)
#   vrrp_iptablesvrrp_instance VI_1 {state BACKUPinterface ens33              # vip使用的真实设备是谁virtual_router_id 100        # 虚拟路由id（唯一的）priority 80                 # 优先级advert_int 1
#    preempt_delay 10s
#   nopreemptauthentication {auth_type PASS           # 发通告带的信息auth_pass 1111}virtual_ipaddress {            # vip id     # 设定网卡子接口192.168.10.240/24 dev ens33 label ens33:0}unicast_src_ip 192.168.10.180        # 发送源，就是本机ipunicast_peer {192.168.10.170}

测试：

[root@ka1 ~]# tcpdump -i ens33 -nn src host 192.168.10.170 and dst 192.168.10.180tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
09:43:21.998624 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
09:43:23.005985 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
09:43:24.011231 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
09:43:25.017003 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
09:43:26.017906 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20
09:43:27.024354 IP 192.168.10.170 > 192.168.10.180: VRRPv2, Advertisement, vrid 100, prio 100, authtype simple, intvl 1s, length 20# 在170上看180到170的数据
# 在180上看170到180的数据

未完。。。。。
