【UCB CS61C】Lecture 5 - Floating Point

本文章系计算机体系结构课程 UCB CS61C: Great Ideas in Computer Architecture 的学习笔记。

引入浮点数（Floating Point）

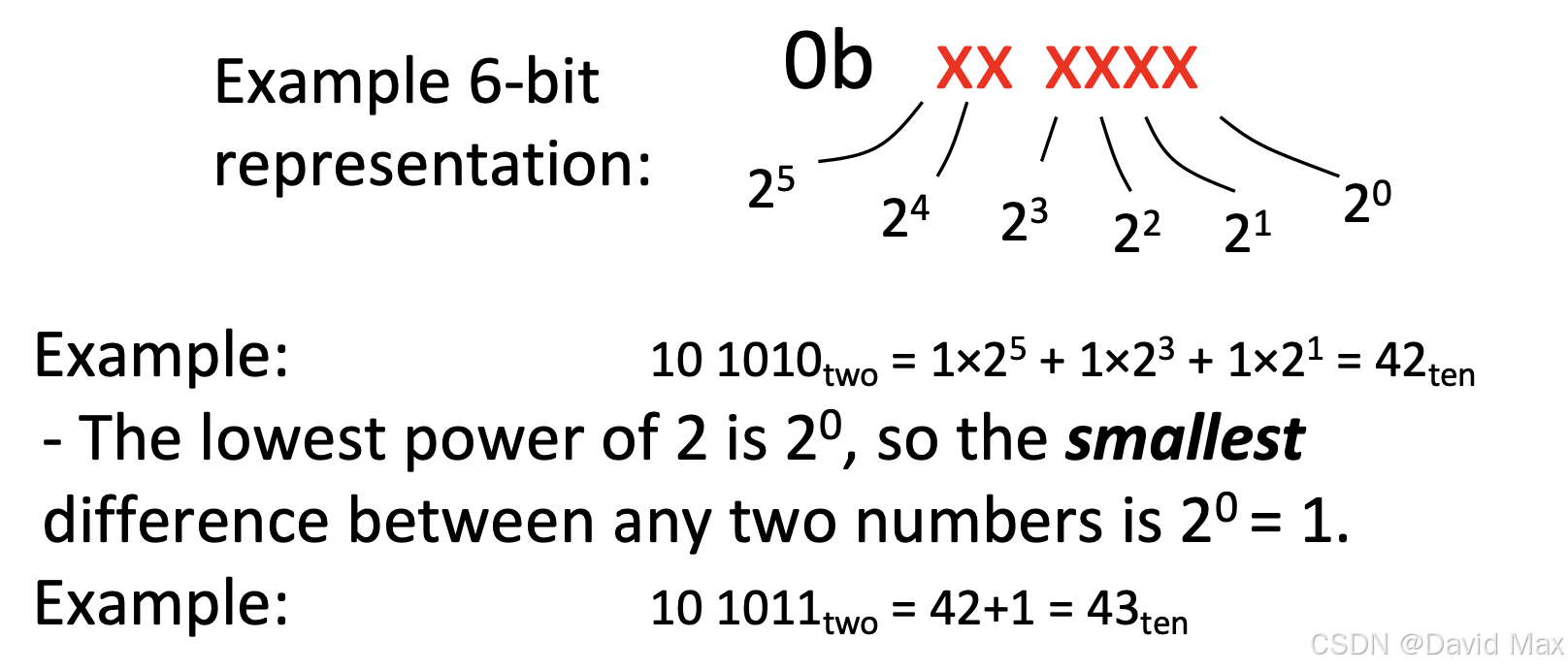

• 位（bits）只能表示 2 的非负幂；因此，在此种表示方式下，其所能表达的至少是一个整数，不可能是分数。

定点表示法（Fixed-Point Model）

• 十进制下的小数点作为边界分割浮点数的整数与分数部分，可以很容易得知小数部分的每一位由以 10 为底的负数幂构成（例如，25.2406_ten = 2 ⨉ 10¹ + 5 ⨉ 10² + 2 ⨉ 10^-1 + 4 ⨉ 10^-2 + 6 ⨉ 10^-4）

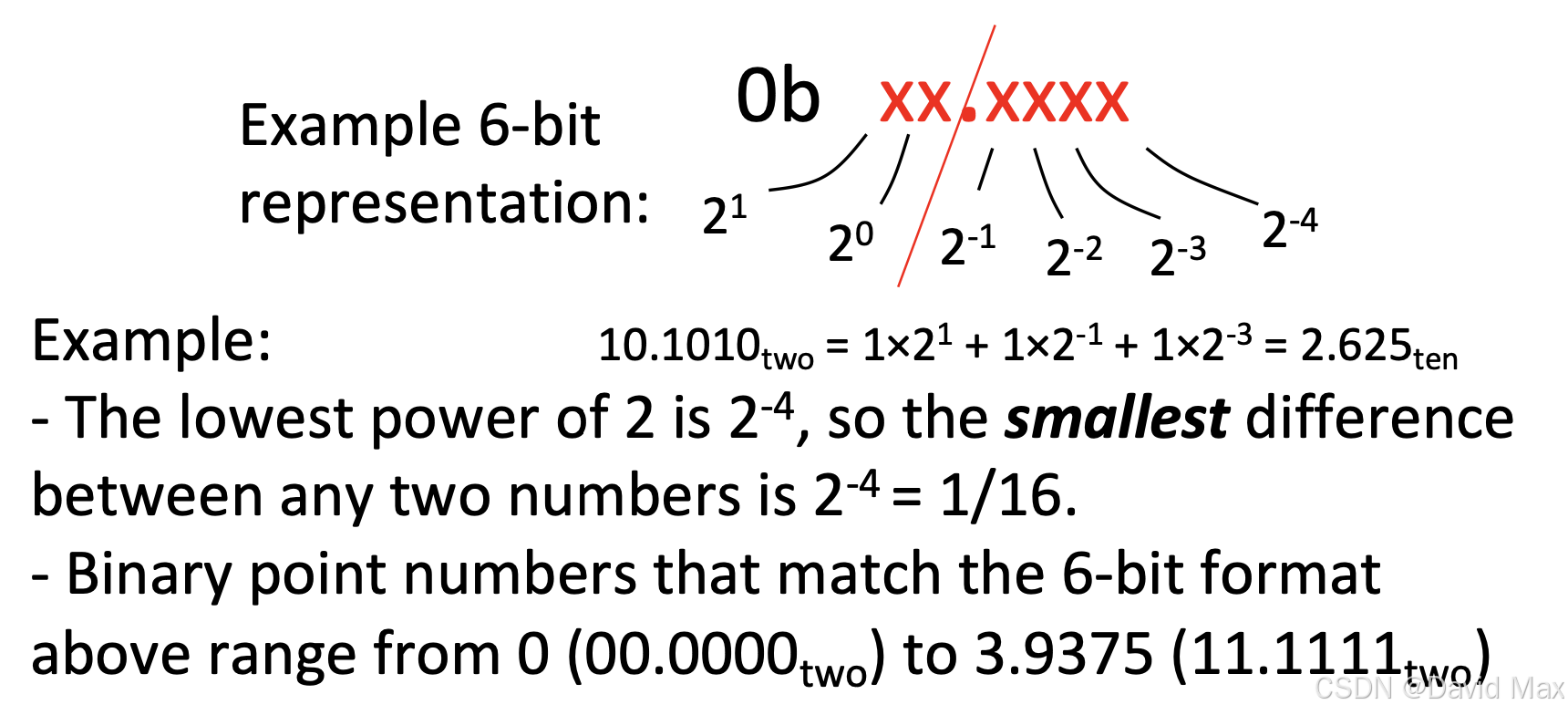

• 推而广之，二进制下的小数点作为边界分割浮点数的非负幂与负数幂部分。

• 在这种表示法中，随着精度的提高，所能表达的范围正急剧减小，我们将小数点固定在左边若干位数字，然而小数点不应该是完全固定的，它应该是任意的，为解决这一问题，我们引入科学记数法。

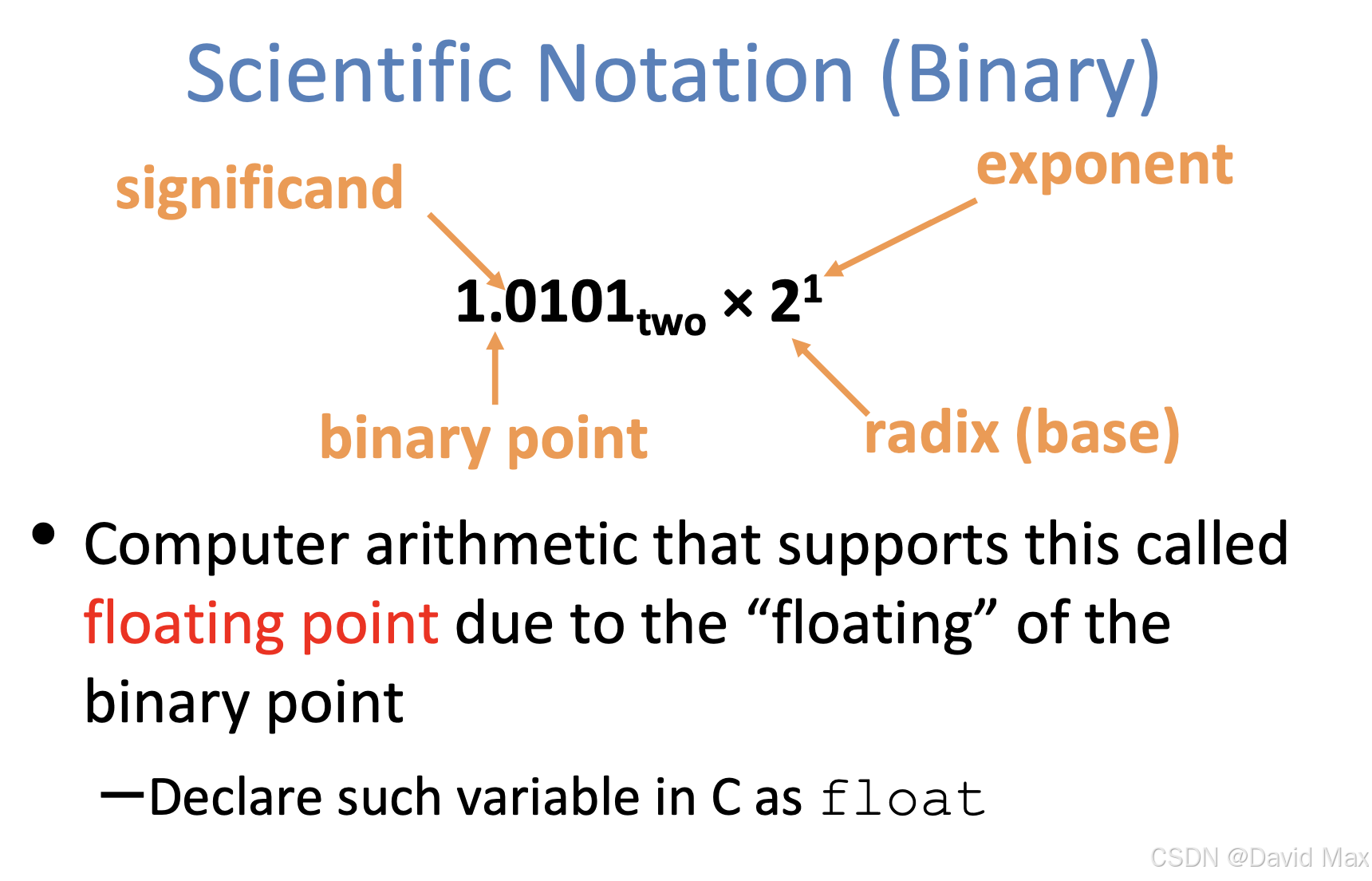

科学记数法（Scientific Notation）

• 大致分为尾数（significand）和阶码（exponent）、基数（base）三大部分，可以通过阶码来更改小数点的位置（实际上二进制点是浮动的，因此也被称为浮点）。由于只允许小数点左边存在一位数字，我们通过规格化的科学记数法可以最大限度地利用有限的有效数字。

记数法间的转换

• 对于 x.xxxx_two ⨉ 2ⁿ ，若 $n>0$ 则浮点向右移动 $n$ 位，若 $n<0$ 则浮点向左移动 $n$ 位，转换为一般固定点数。
• 一般固定点数转换为科学记数法的浮点数只需要逆向完成上述过程即可。

IEEE 754 二进制浮点数算术标准

实现目标

• 适配于所有计算机的实数标准算术：计算机对于实数的表示是近似的，我们希望相同的浮点数表达式求值在任何计算机上可以获取到相同的结果。
• 在较大的范围内保持尽可能高的精度。
• 帮助解决实数算术中的错误：
• • $+\infty$，$-\infty$，Not-A-Number(NaN)，指数溢出（包括上溢和下溢）
• 保证编码与二进制补码的兼容性。
• • 例如，浮点数中的 +0 与二进制补码中的 0 一致
• • 能够在不进行浮点比较（floating point comparison）的情况下排序

单精度浮点编码

对于以标准化科学记数法表示的二进制数 $\pm 1.xxx...x_{two}\times 2^{yyy...y}two$：

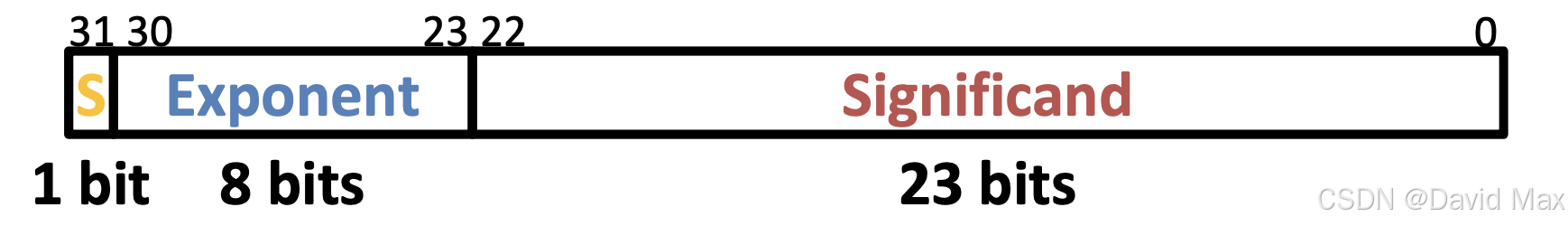

• 将一个 32 位的字（word，32-bit 可以存储 4 个字节）分割为 3 个区域：
• • 符号位（sign）：占用 1 位，1 为负，0 为正
• • 阶码（exponent）：占用 8 位，代表 $y$，对浮点数加权
• • 尾数（significand）：占用 23 位，代表 $x$

• 二进制点本质上存储在阶码字段中；由于首部的 1 是固定的，我们不需要额外的区域来存储。

阶码字段（The Exponent Field）

• 为了便于浮点数间的大小比较，我们在阶码中引入移码（bias notation），当浮点数的实际值很小时，我们希望看起来也很小。在补码中，负数的补码表示是通过对其绝对值取反加一得到的，-1 的补码形式 11111111 看起来大于 0 的补码形式 00000000，所以这并不是一个好的选择；而移码则保留了值的线性关系（the linearity of value）。
• 对于若干个浮点数进行排序时，先查看符号位，正数将始终大于负数；随后查看阶码和尾数，二者如果具有相同的尾数，阶码越大浮点数本身越大，如果具有相同的阶码，则尾数越大浮点数本身越大。因而，我们基本上只需要使用无符号的比较。
• 在移码表示的指数值 $e$ 满足实际指数值 $E=e-bias$，阶码存在正负，引入偏置值 $bias=2^{k-1}-1$，对于单精度浮点数来说，$k=8$，则 $bias=127$，因此，当移码取值范围 0（00000000_two）～ 255（11111111_two）时，实际的指数值取值范围 -127 ～ 128。

实际指数值	移码	十进制下的移码值
无穷大	11111111	255
127	11111110	254
…	…	…
2	10000001	129
1	10000000	128
0	0111111	127
-1	0111110	126
-2	0111101	125
…	…	…
-126	00000001	1
Denorms（无穷小）	00000000	0

尾数字段（The Significand Field）

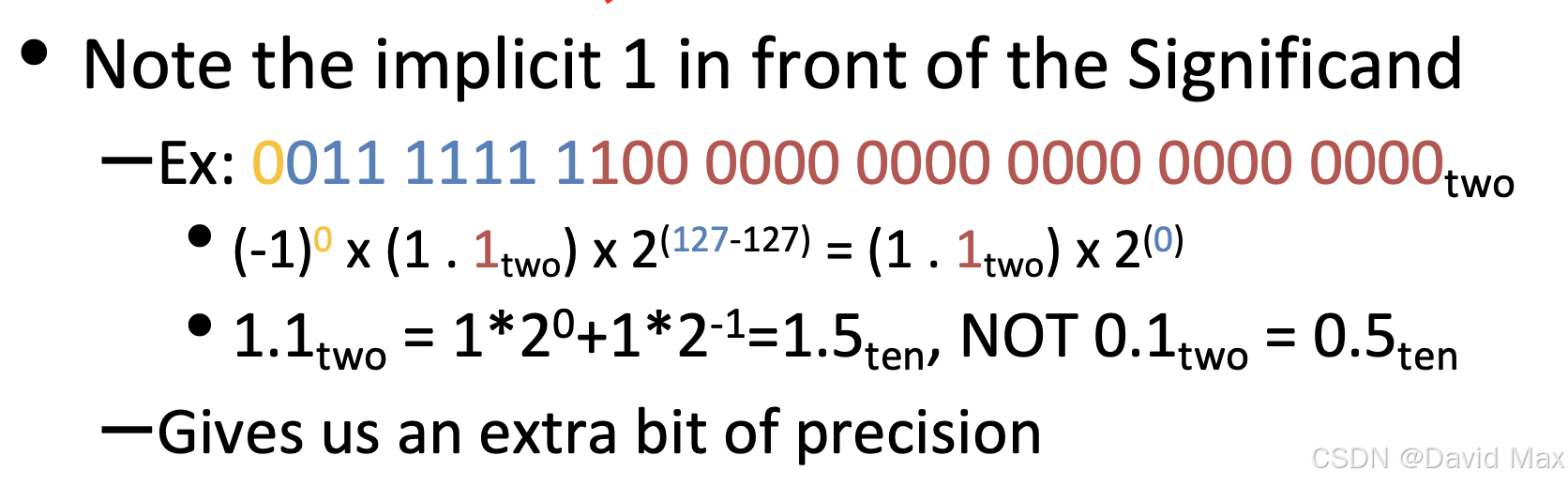

对于单精度浮点数，结构大致为 $(-1{)}^s\times (1.S)\times 2^{(E-127)}$，其中 $S$ 为尾数，$E$ 为阶码：

• $(1.S)$ 可以看作尾数的值 + 1。
• 尾数表示所有 2 的负幂次，其总和总是小于 1.

双精度浮点编码

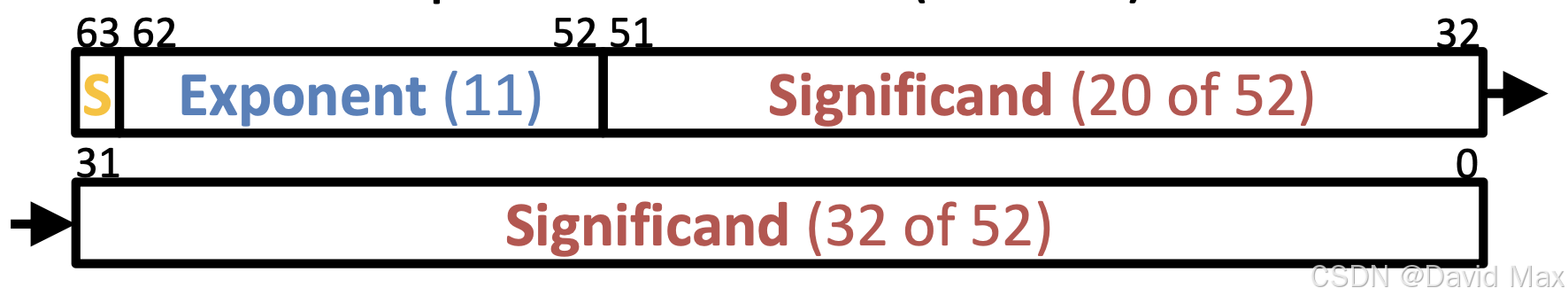

• 与单精度相同的结构，存储数据的空间扩大为 64 位，其中：
• • 阶码占用扩大为 11 位
• • 尾数占用扩大为 52 位
• • 符号位占用保持不变

• C 声明变量类型为 double ；阶码的偏置值 $bias=2^{10}-1=1023$，双精度意味着更高的精度，而非更大的范围。

0 的表示

• 由于隐含的 1 的出现，对于标准编码，0x 00000000 实际上是 1.0 ⨉ 10^-27 ≠ 0。

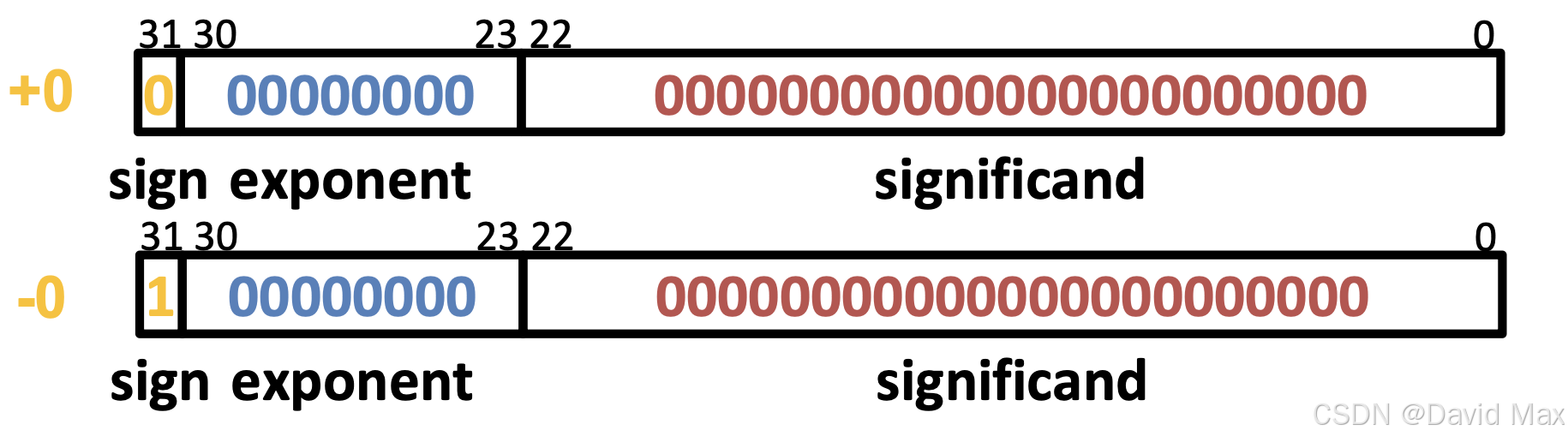

• 特殊情况：当阶码和尾数均为 0 时，这一数值是真正的 0.
• 这意味着存在两个 0，基于数学的原因，我们希望知道一个数从符号位的正或负的一边趋近于 0.

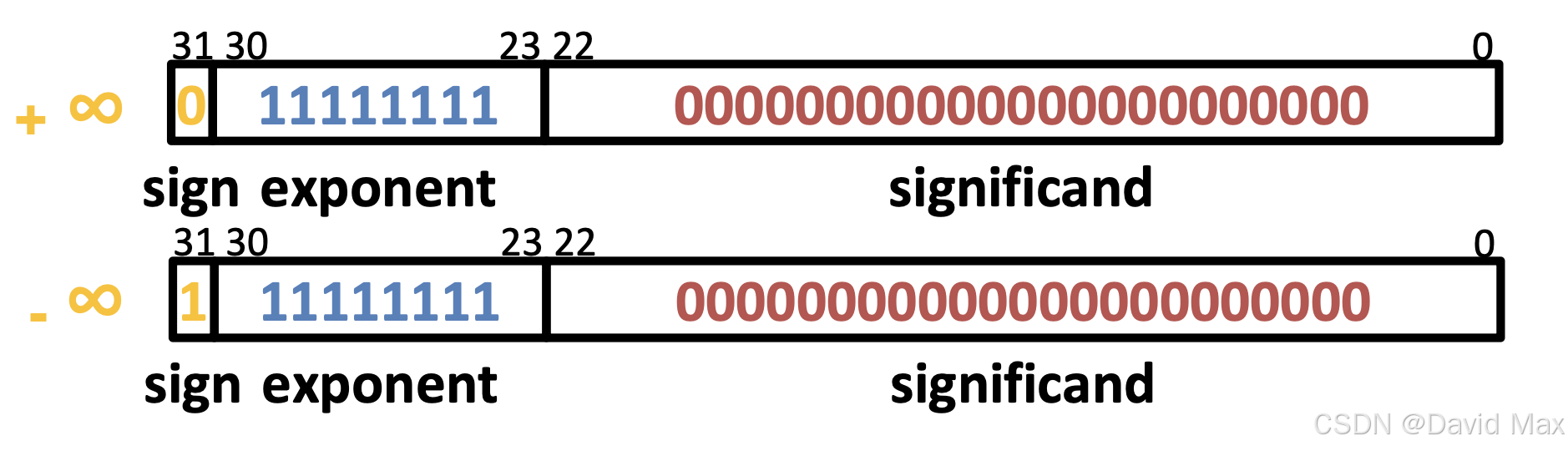

无穷的表示

• 无穷被视为一个数字，并且可以进行比较与算术运算，例如 x / 0 > y 。
• 取最高阶码 255，尾数均为 0

NaN 的表示

我们现在有如下的情形：

移码	尾数	意义
0	0	$\pm$ 0
0	非 0	？
1-254	任意值	$\pm$ 浮点数
255	0	$\pm \infty$
255	非 0	？

• 阶码为 255，而尾数不为 0，实际上并不是一个数字（NaN）：
• • $\frac{0}{0}$、$\sqrt{-4}$、$\infty -\infty$、……
• • 对于调试非常有帮助
• • NaN 与数字的运算的结果仍为 NaN

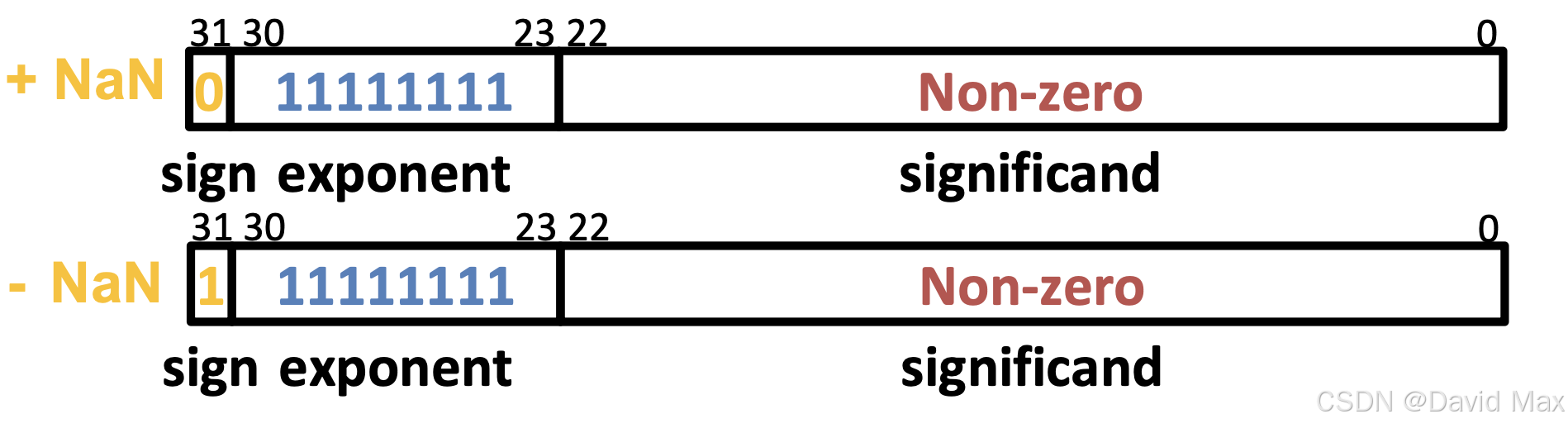

• 取最高阶码 255，非零的尾数（可用于表示不同类型的 NaN）：

极小值的表示

• 对于一个尽可能小的数字，符号位任取，阶码为最小值 1，尾数均为 0，即 $a=\mathrm{1.0...0}{0}_{two}\times 2^{1-127}=(1+0)\times 2^{-126}=2^{-126}.$
• 第二小的数字应为 $b=\mathrm{1.0...0}{1}_{two}\times 2^{1-127}=(1+2^{-23})\times 2^{-126}=2^{-126}+2^{-149}.$
• 介于 0 和 $a$ 之间的数字是最接近 0 的。

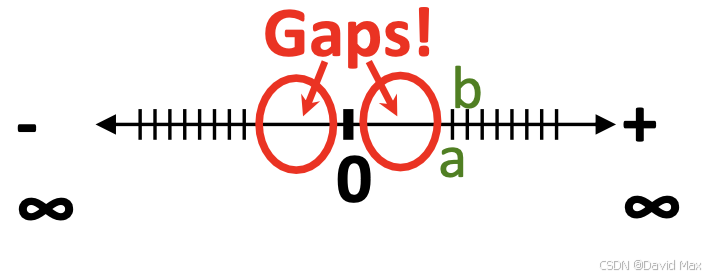

• 0 到 $a$ 的差值为 $2^{-126}$，$a$ 到 $b$ 的差值为 $2^{-149}$；前者远远大于后者，这是因为隐含的 1 的存在。因此，我们需要通过表示 0 到 $a$ 的差值以内的值来表示极小值。
• 特殊情况：直接略去隐含的 1，当阶码等于 0 且尾数不为 0 时，即为非规格化数（denormalized numbers），所谓的尽可能接近于 0 的值。
• 非规格化数不包含隐含的 1，隐含的阶码为 -126（二进制点向前一位左移了一位，指数将会减少一位）。
• 最小的非规格化数为 $\pm \text{0}.00...01_{two}\times 2^{-126}=\pm 2^{-149}$
• 最大的非规格化数为 $\pm \text{0}.11...11_{two}\times 2^{-126}=\pm (2^{-126}-2^{-149})$

那么，所有数值的情形就完备了：

移码	尾数	意义
0	0	$\pm$ 0
0	非 0	非规格化数
1-254	任意值	$\pm$ 浮点数
255	0	$\pm \infty$
255	非 0	NaN

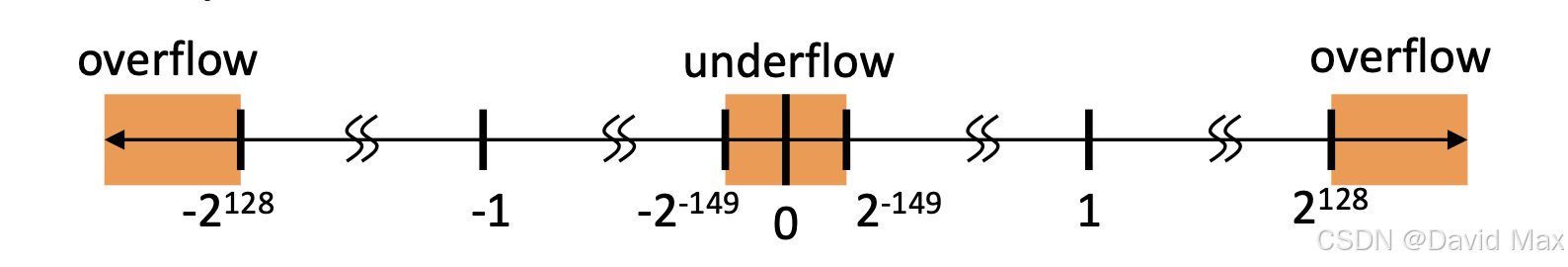

浮点数的限制

• 上溢（overflow）：阶码（指数值）大于所能表示的值，$|x|>2^{128}.$
• 下溢（underflow）：负阶码（指数值）大于所能表示的值，$0<|x|<2^{-149}.$

• 当算术结果超出了尾数所能容纳的范围，四舍五入（rounding）会出现并可能导致未意料的结果。浮点数有着不同的四舍五入模式，但最常见的是四舍五入到最近第一个可表示的浮点数——若算术结果位于规格化数与非规格化数的空隙（gaps）内，我们需要找出最近的一个浮点数，以此来表示。

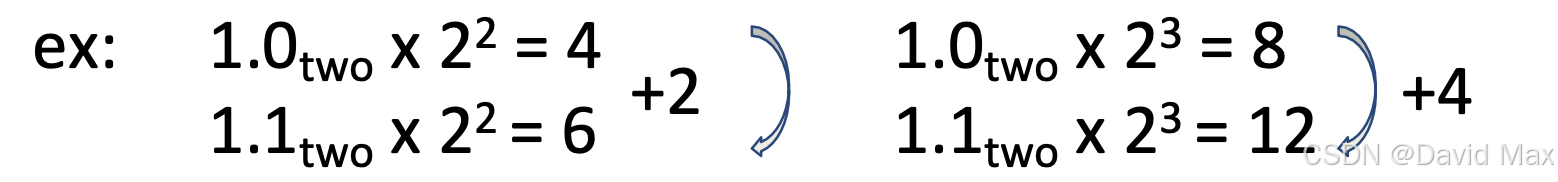

• 空隙的宽度取决于阶码字段（exponent fields），如图，保持尾数的位数一致，当我们改变阶码时，空隙也随之发生改变。因此，每个可表示的浮点数之间的空隙是随着指数的增加而增大的。具体原因是：
• • 标准化格式：随着数值的增大，指数位的值也会增加，而尾数的有效位数保持不变。
• • 相对精度：浮点数的精度是相对的，通常是依据其值的大小来决定的。相邻的浮点数之间的差距与它们的大小成比例。
• • 舍入误差：在浮点数运算过程中，可能会出现舍入误差，特别是在执行多次运算时，这些误差可能会累积。

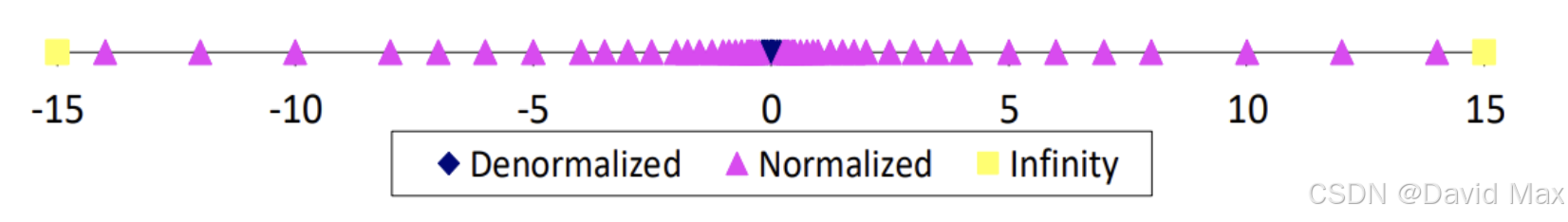

• 因此，0 附近浮点数的值分布更密集且向两边越来越分散：

• 更大的取值范围并不意味着更多的数字，我们在增加阶码大小的同时丧失了一定的精度。解决这一问题的方案是使用更多的位数，这便是双精度浮点数出现的意义，大幅提高了精度。
• 浮点数的加法运算并不具有结合性（associative），这一问题基于舍入误差，尾数只有 23 位精度的浮点数不得不对结果进行近似，这同时也意味着看似简单的浮点运算将会无法得出准确的结果。
• 浮点数无法表示所有的整数。由于愈来愈宽的空隙，在某一点的空隙将会超过 1，从而无法完全表示所有整数。例如，对于 $2^{24}+1$，实际值为 16777217，然而浮点数将会返回 16777216。

浮点数的转换

比较与表达式转换

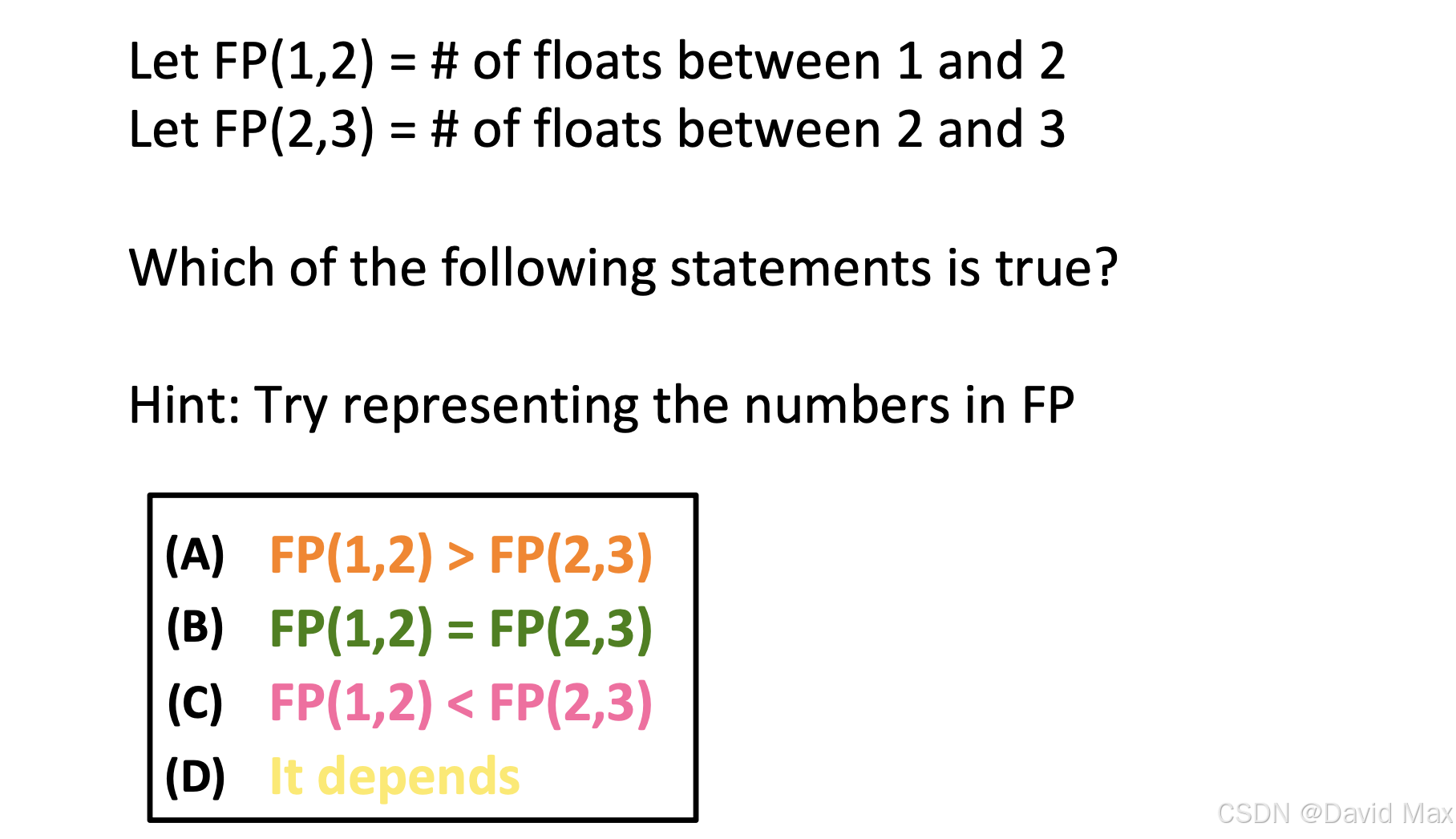

• $1=1.0\times 2^0$，$2=1.0\times 2^1$，$3=111_{two}=1.1\times 2^1.$
• 1～2 之间有 23 位尾数空余，$FP(1,2)=2^{23}$；2~3 之间有一位被 1 占用，$FP(2,3)=2^{22}.$

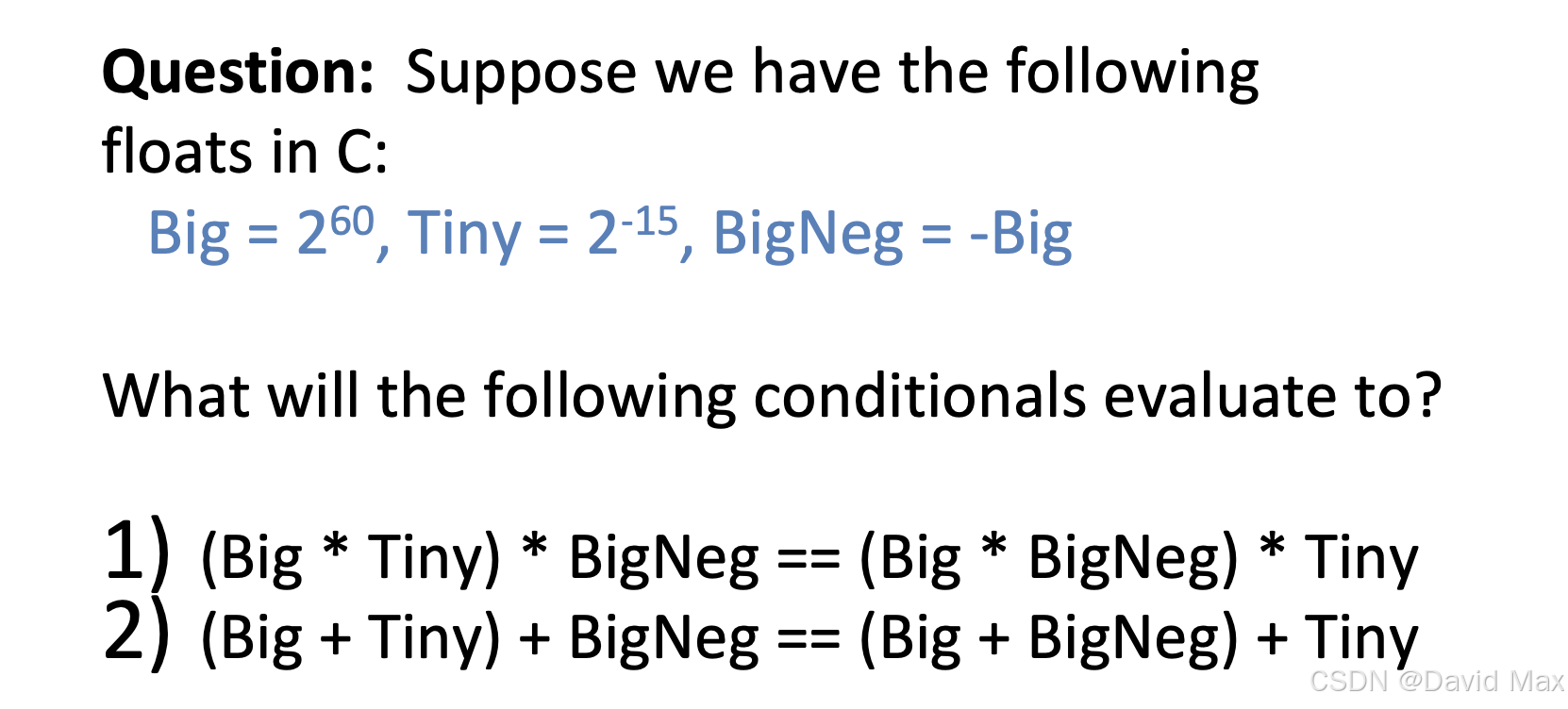

• 第一个条件是成立的。当我们将两个浮点数相乘时，阶码相加，尾数相乘，并且不存在溢出，所以两边是等价的。
• 第二个条件是不成立的。右边的表达式中，Big + BigNeg = 0，加上 Tiny ，原式即为 Tiny ；而左边的表达式中，当我们尝试将一个较大的数字 Big 与一个较小的数字 Tiny 相加时，阶码不会改变，只改变尾数（有效位数）。 因此当我们将 $2^{60}$ 与 $2^{-15}$ 相加时，需要更改二进制点后 75 位的尾数（ Big 至少是 Tiny 的 2²⁴ 倍），然而尾数只有 23 位的长度，最终我们将不会添加任何内容。由此，左边的表达式将求值为 0.

浮点数转换为十进制

1. 观察阶码字段，判断是否为非规格化数。上图所给出的表明其为规格化数（一般的浮点数）。
2. 提取对应的信息，并代入科学记数法公式：$(-1{)}^{sign}\times 1.significand\times 2^{exponent-127}.$ 由上图可知，sign = 0，exponent = 0b 0110 1000 = 2⁶ + 2⁵ + 2³ = 104，而尾数 $1.10101010100001101000010=1+2^{-1}+2^{-3}+2^{-5}+2^{-9}+2^{-14}+2^{-15}+2^{-17}+2^{-22}=1.666115$，代入公式得 $1.66115\times 2^{104-127}=1.666115_{ten}\times 2^{-23}\approx 1.986\times 10^{-7}.$

科学记数法转换为浮点数

给出 $-2.340625\times 10^1.$

1. 去规格化：小数点右移一位，得到 -23.40625，这是为了便于将其转换为二进制形式的科学记数法。
2. 将得到的去规格化形式的数分为整数和小数两大部分，分别转换：对于整数部分，23 = 16 + 4 + 2 + 1 = 10111_two；对于小数部分，0.40625 = 0.25 + 0.125 + 0.03125 = 2^-2 + 2^-3 + 2^-5 = 0.01101_two.
3. 将两个部分合并，同时进行规格化，即 10111.01101 = 1.011101101 ⨉ 2⁴.

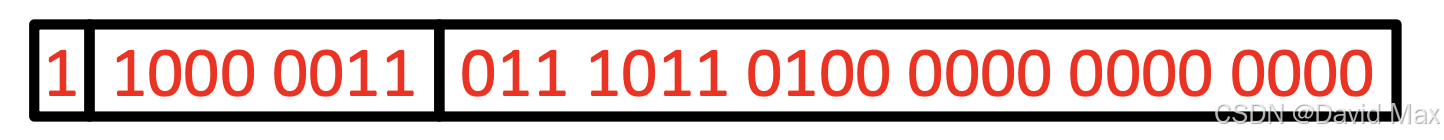

4. 调整阶码偏差并转化为二进制。exponent = 4 + 127 = 131 = 10000011_two ，则最终浮点数如下图：
