【电压分层控制】光储三相并网下垂控制，直流微电网协调母线电压分层控制

摘要

本文研究了一种基于电压分层控制的光伏与储能系统并网控制策略。通过下垂控制和分层控制方法实现直流微电网的协调运行，提高系统动态响应和稳态性能。仿真结果表明，该控制策略能够在不同工况下有效稳定母线电压，并实现负载功率合理分配。

理论

1. 直流微电网结构 直流微电网包含光伏发电、储能系统和负载部分，通过三相并网逆变器与电网连接。其主要特点是能够独立运行，并在负载变化时通过控制策略协调电压和功率。

2. 电压分层控制原理

电压分层控制包括一级电压控制和二级协调控制：

• 一级控制：下垂控制用于实现不同电源之间的功率分配，其控制特性如下：



• 二级控制：通过母线电压的调整实现系统电压恢复和稳定，提高整体电压调节性能。

3. 并网控制策略

采用三相并网控制技术，利用锁相环（PLL）进行相位同步，结合电流内环控制和电压外环控制，确保并网逆变器在动态和稳态性能上的优化。

实验结果

1. 功率动态分配

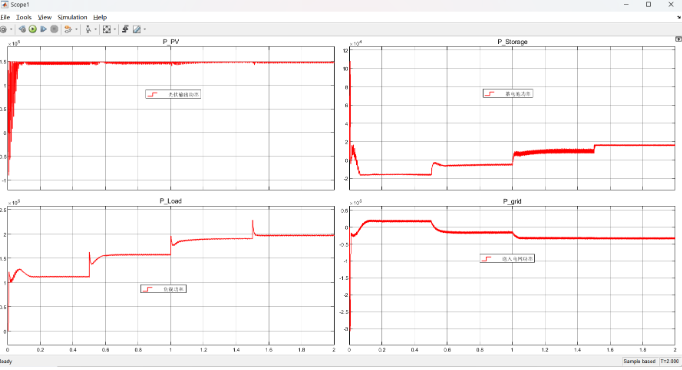

图1显示了光伏、储能、负载和电网之间的功率动态分配。在光伏功率变化时，储能系统能够迅速响应，确保负载功率稳定供应。

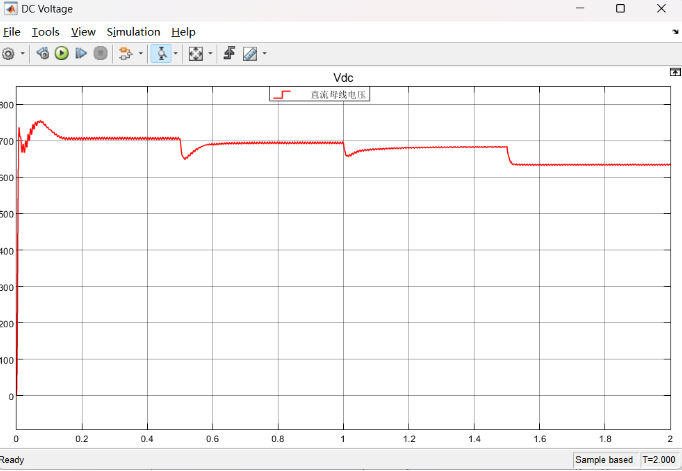

2. 母线电压控制 如图2所示，直流母线电压在不同负载扰动下能够迅速恢复到设定值，验证了分层控制的有效性。

3. 系统仿真框图 图3为系统的Simulink仿真框图，展示了光伏、储能和并网控制的各个模块。

部分代码

% 光储并网系统分层控制仿真
Vdc_ref = 800; % 参考直流母线电压
kP = 0.01; % 下垂系数% 光伏、储能功率初始化
P_pv = 0; P_storage = 0; P_load = 0; P_grid = 0;% 下垂控制
for t = 1:SimTimeP_error = P_load - (P_pv + P_storage);Vdc = Vdc_ref - kP * P_error;% 更新功率分配P_grid = P_error;P_storage = P_load - P_pv - P_grid;
end% 绘图
figure;
plot(time, Vdc);
xlabel('Time (s)');
ylabel('DC Bus Voltage (V)');
title('DC Bus Voltage Regulation');

参考文献

❝

1. Guerrero, J. M., Vasquez, J. C., Matas, J., & Castilla, M. (2011). Hierarchical Control of Droop-Controlled AC and DC Microgrids—A General Approach Toward Standardization. IEEE Transactions on Industrial Electronics.

2. Dragicevic, T., Lu, X., Vasquez, J. C., & Guerrero, J. M. (2016). DC Microgrids—Part I: A Review of Control Strategies and Stabilization Techniques. IEEE Transactions on Power Electronics.

3. Zhang, W., & Li, Z. (2019). Coordinated Control Strategy for Hybrid AC/DC Microgrids with Hierarchical Droop Control. IEEE Access.

（文章内容仅供参考，具体效果以图片为准）
