Linux逻辑卷管理

目录

实验要求

实验操作

1、 为Linux新添加一块SCSI磁盘/dev/sdc，容量为1024MB。在该磁盘上创建三个分区sdc1、sdc2、sdc3，大小为128MB，标识为Linux native分区。

2、 在三个分区上创建物理卷；将三个物理卷加入VolGroup00卷组；在VolGroup00卷组上创建LogVolHome逻辑卷，大小为300M。

3、在LogVolHome逻辑卷上创建ext4文件系统，并挂载到/mnt/mntpoint下。

4、对逻辑卷LogVolHome上的文件系统扩容

---

实验要求

1. 为Linux新添加一块SCSI磁盘/dev/sdc，容量为1024MB。在该磁盘上创建三个分区sdc1、sdc2、sdc3，大小为128MB，标识为Linux native分区。
2. 在三个分区上创建物理卷；将三个物理卷加入VolGroup00卷组；在VolGroup00卷组上创建LogVolHome逻辑卷，大小为300M。
3. 在LogVolHome逻辑卷上创建ext4文件系统，并挂载到/mnt/mntpoint下。
4. 对逻辑卷LogVolHome上的文件系统扩容

• 为Linux新添加一块SCSI磁盘/dev/sdd，容量为256MB。在该磁盘上创建一个分区sdd1，大小为256MB，分区类型为8e。
• 在分区sdd1上创建物理卷。将新创建的物理卷扩展到VolGroup00卷组。
• 对VolGroup00卷组中的LogVolHome逻辑卷进行扩容。
• 对LogVolHome逻辑卷上的文件系统进行扩容。

实验操作

1、 为Linux新添加一块SCSI磁盘/dev/sdc，容量为1024MB。在该磁盘上创建三个分区sdc1、sdc2、sdc3，大小为128MB，标识为Linux native分区。

### 添加硬盘后记得重启
fdisk -l |grep /dev/sdc                              # 查看是否添加成功
fdisk /dev/sdc                                       # 进入fdisk交互界面# 建立新分区流程：循环三次
Command (m for help): n
Partition type:p   primary (0 primary, 0 extended, 4 free)e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-2097151, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-2097151, default 2097151): +128M# 更改分区类型：循环三次
Command (m for help): t
Partition number (1-3, default 3): 1
Hex code (type L to list all codes): 83
Changed type of partition 'Linux' to 'Linux'# 编辑好后w保存退出
Command (m for help): w

2、 在三个分区上创建物理卷；将三个物理卷加入VolGroup00卷组；在VolGroup00卷组上创建LogVolHome逻辑卷，大小为300M。

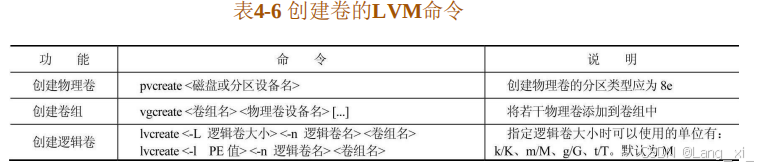

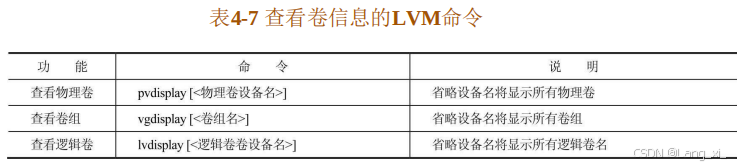

这里先给出逻辑卷的基本管理：创建、查看、调整操作命令

# 创建物理卷
pvcreate /dev/sdc1 /dev/sdc2 /dev/sdc3
# Physical volume "/dev/sdc1" successfully created.
#  Physical volume "/dev/sdc2" successfully created.
#  Physical volume "/dev/sdc3" successfully created.
# 查看物理卷
pvdisplay #创建卷组
vgcreate VolGroup00 /dev/sdc1 /dev/sdc2 /dev/sdc3
# Volume group "VolGroup00" successfully created
# 查看卷组
vgdisplay# 创建逻辑卷
lvcreate -L 300M -n LogVolHome VolGroup00
#  Logical volume "LogVolHome" created.
# 查看逻辑卷
pvdisplay --- Logical volume ---LV Path                /dev/VolGroup00/LogVolHome

3、在LogVolHome逻辑卷上创建ext4文件系统，并挂载到/mnt/mntpoint下。

mkdir -p /mnt/mntpoint
mkfs -t ext4 /dev/VolGroup00/LogVolHome
mount /dev/VolGroup00/LogVolHome /mnt/mntpoint/

4、对逻辑卷LogVolHome上的文件系统扩容

• 为Linux新添加一块SCSI磁盘/dev/sdd，容量为256MB。在该磁盘上创建一个分区sdd1，大小为256MB，分区类型为8e。
• 在分区sdd1上创建物理卷。将新创建的物理卷扩展到VolGroup00卷组。
• 对VolGroup00卷组中的LogVolHome逻辑卷进行扩容。
• 对LogVolHome逻辑卷上的文件系统进行扩容。

## 添加硬盘后记得重启Linux
fdisk -l | grep /dev/sdd
Disk /dev/sdd: 268 MB, 268435456 bytes, 524288 sectors
fdisk /dev/sdd
Command (m for help): n
Partition type:p   primary (0 primary, 0 extended, 4 free)e   extended
Select (default p):
Using default response p
Partition number (1-4, default 1):
First sector (2048-524287, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-524287, default 524287):
Using default value 524287
Partition 1 of type Linux and of size 255 MiB is set# 更改分区类型为8e
Command (m for help): t
Selected partition 1
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'# 保存修改并退出
Command (m for help): w# 创建物理卷
pvcreate /dev/sdd1
#  Physical volume "/dev/sdd1" successfully created.
# 扩展卷组
vgextend /dev/VolGroup00 /dev/sdd1
#  Volume group "VolGroup00" successfully extended
# 扩展逻辑卷大小
lvextend -L +256M /dev/VolGroup00/LogVolHome
# 扩展文件系统
e2fsck -f /dev/VolGroup00/LogVolHome
resize2fs /dev/VolGroup00/LogVolHome##或者可以在扩展逻辑卷时一键扩展文件系统，只需要加上参数-r
lvextend -L +1M -r /dev/VolGroup00/LogVolHome
#  Rounding size to boundary between physical extents: 4.00 MiB.
# fsck from util-linux 2.23.2
# /dev/mapper/VolGroup00-LogVolHome: clean, 11/141680 files, 28397/569344 blocks
#  Size of logical volume VolGroup00/LogVolHome changed from 556.00 MiB (139 extents) to 560.00 MiB (140 extents).
#  Logical volume VolGroup00/LogVolHome successfully resized.
#resize2fs 1.42.9 (28-Dec-2013)
#Resizing the filesystem on /dev/mapper/VolGroup00-LogVolHome to 573440 (1k) blocks.
#The filesystem on /dev/mapper/VolGroup00-LogVolHome is now 573440 blocks long.
