前言

今天来介绍个基础操作中不常见的，但是非常实用的技巧。第一个是颜色标记，它是与text文件结合，根据text文件中的网络来染色标记的，致力于找出那些特定的走线，或者是查询出现问题的走线。第二个是多根走线，功能正如其名，不必多说，它能使得走线非常漂亮，整齐有序。

颜色标记txt

功能：根据text文件中的网络来染色标记走线或者焊盘等
需要基础的技能和材料

• 染色操作
• text文件
• 查看操作

操作步骤：

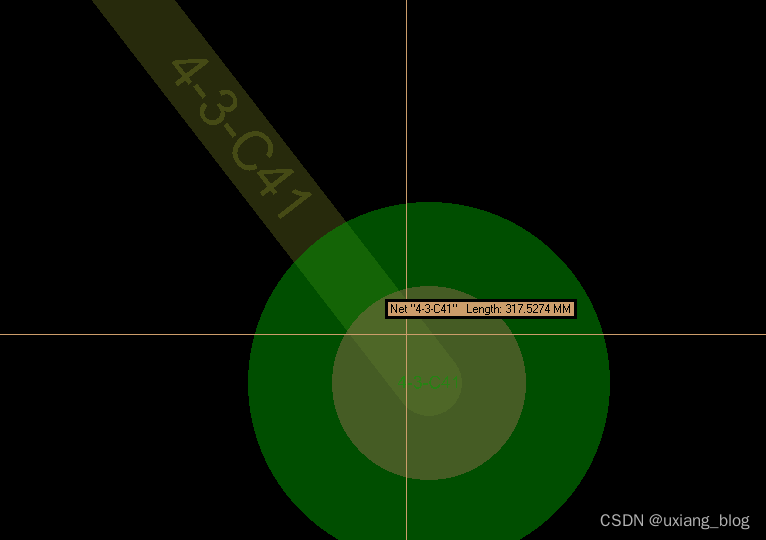

先用查看命令得知是它的网络名字是4-3-C41，这个便是Txt的内容，我们把它放到PCB文件下。名字为new1.txt文件。

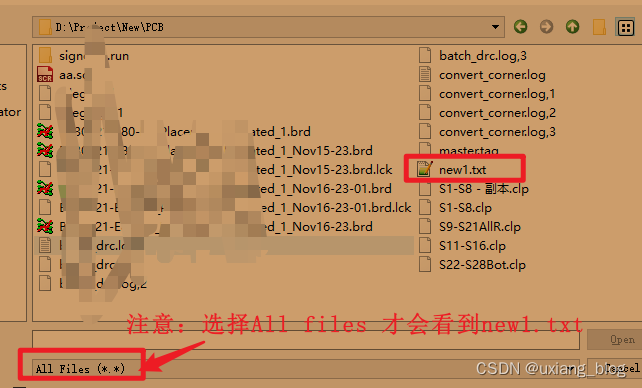

打开PCB Editor软件，使用染色操作。

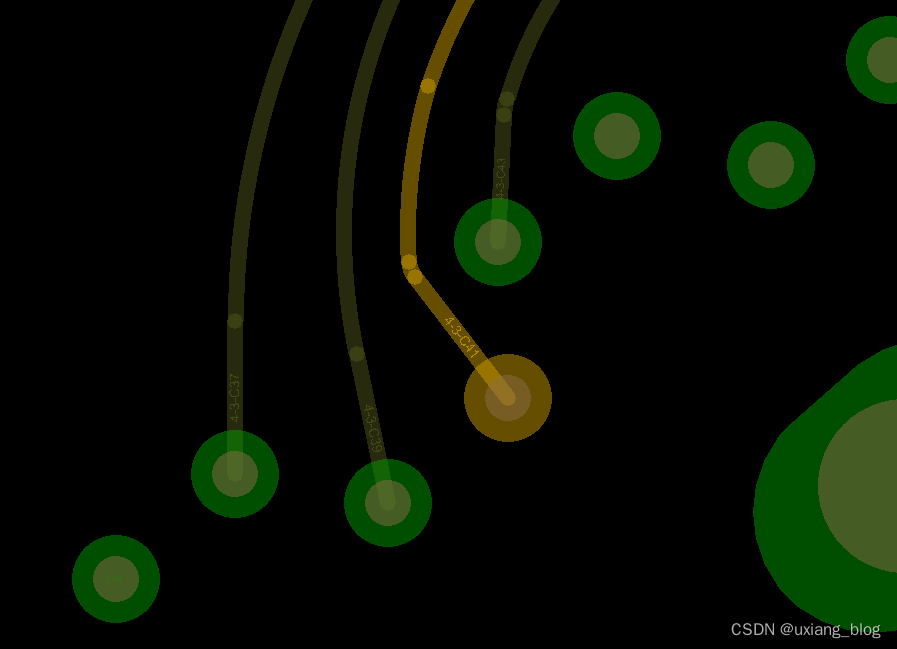

打开txt文件后，PCB Editor就会根据new1.txt文件的网络，将对应的网络染成黄色。

多根走线

• 走线命令

操作步骤：

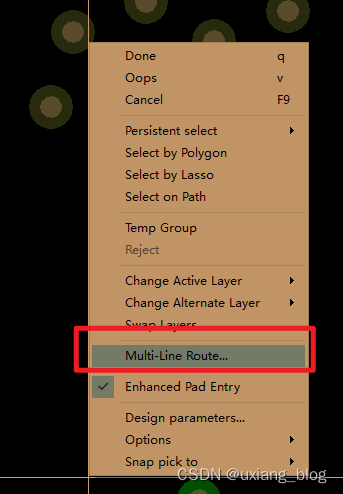

首先打开走线操作，右键选择多根走线，Multi-Line Route.

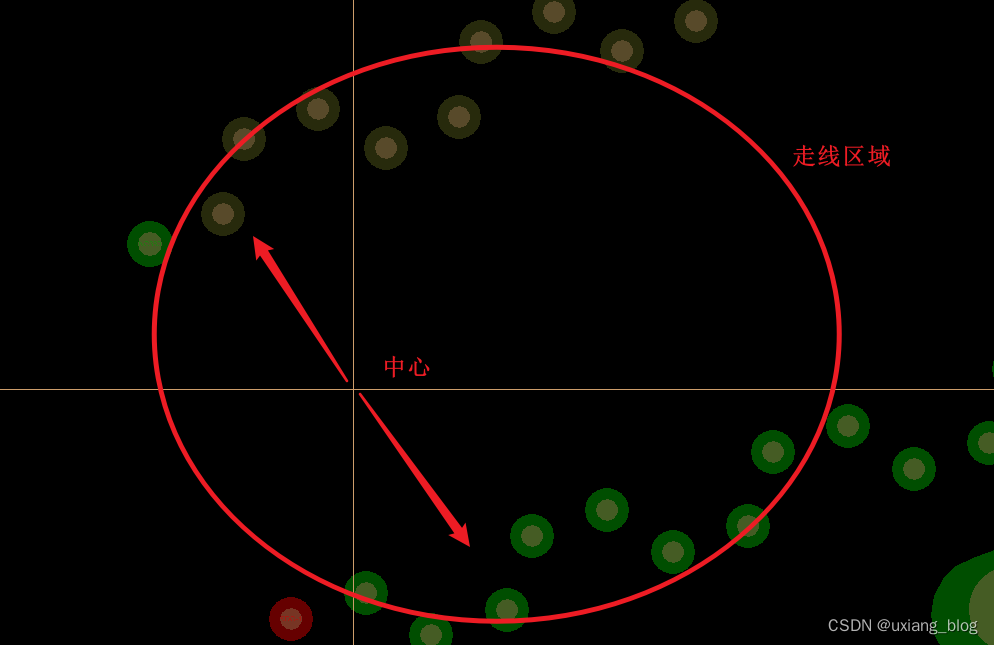

在所要走线的区域，其中心点点击鼠标左键确认

会出现一个弹窗，设置好，走线数量，线宽，线与线之间的距离确认就可以走线了。

这些的应用场景很多，你掌握之后会给你带来非常大的便利，在应用过程中尽可能使用它们，会节省很多时间，也会让走线走得特别整齐。
