ArcGIS基础：栅格分区转矢量再裁剪面图层【重分类】【栅格转面】

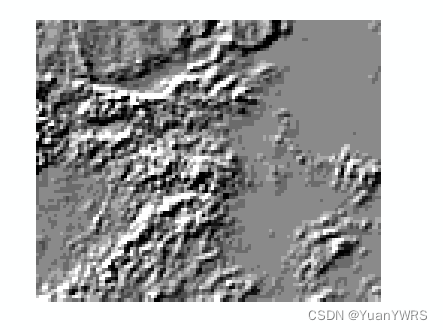

如上所示，是一个原始的栅格数据（DEM），本操作将其转为矢量要素并裁剪另外的面图层

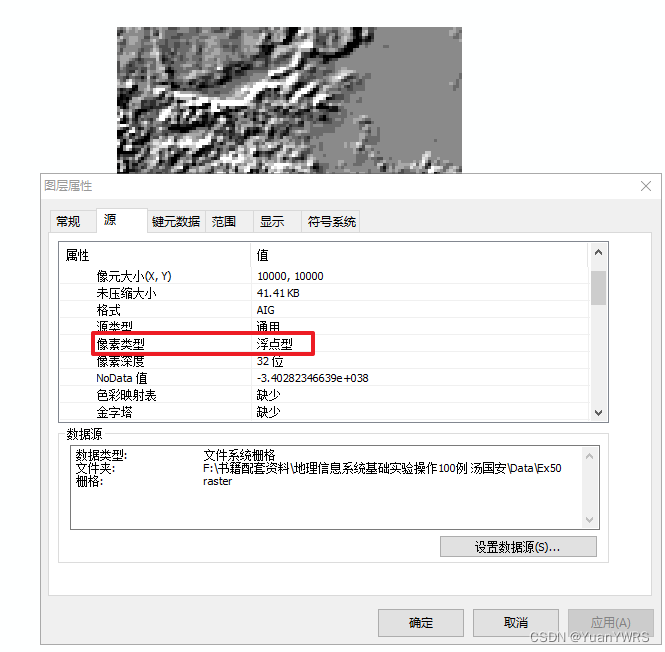

右键属性查看数据类型，可以发现此栅格数据属于【浮点型】，这里需要注意的是：栅格转为矢量数据时，必须保证栅格为整型。因此，接下来我们进行类型转换。

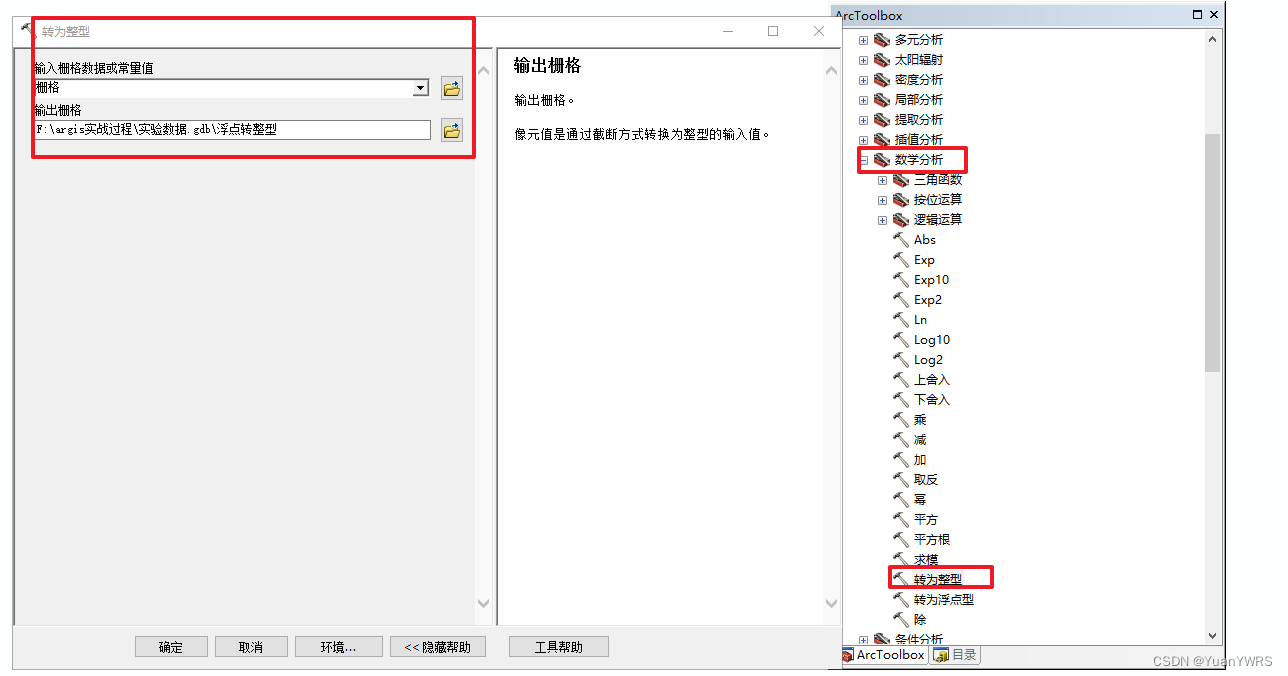

如上图所示，找到【spatial analyst分析-数学分析】下的【转为整型】工具，点击就会弹出对话框，对输入和输出进行设置，点击确定即可。

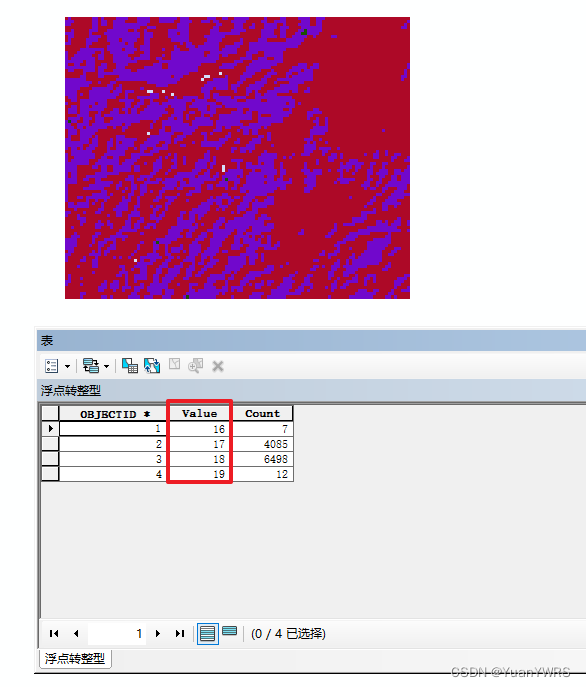

如上所示，查看属性表可以知道【value】里只有四个值：16、17、18、19。接下来我们进行栅格分区，设置新值参数。

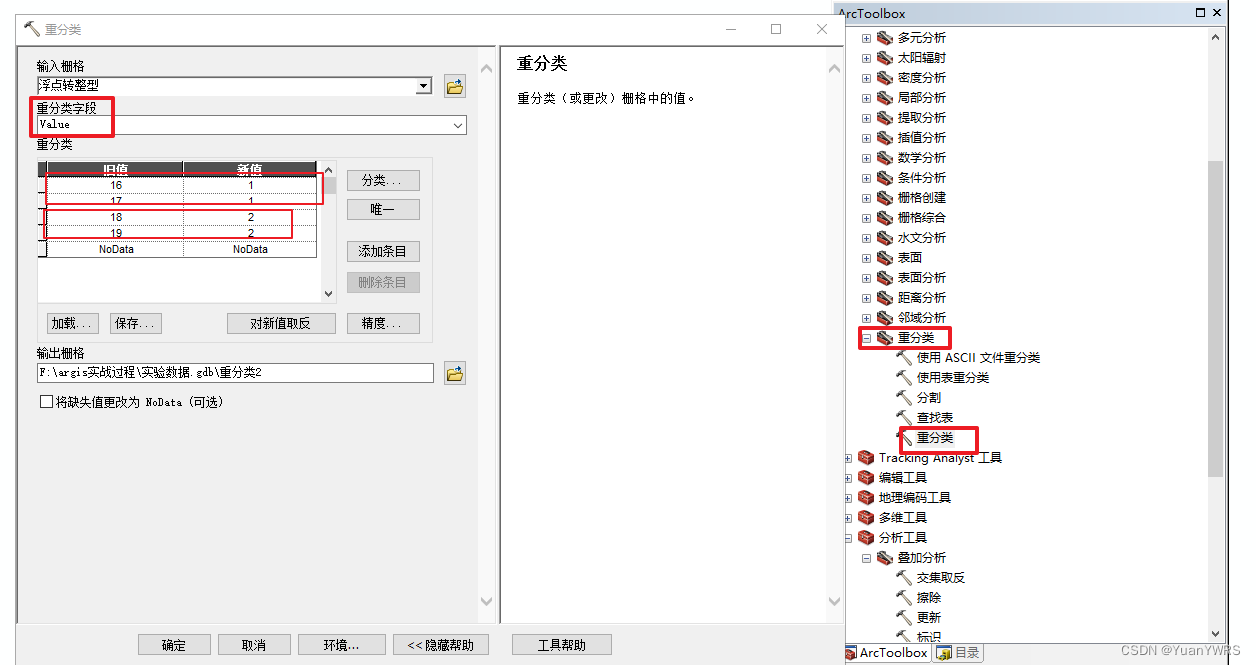

如上所示，我们找到【重分类】工具，点击弹出【重分类】对话框，设置重分类字段【value】，将16、17赋给新值1，将18、19赋给新值2，然后进行输出设置，点击确定即可。

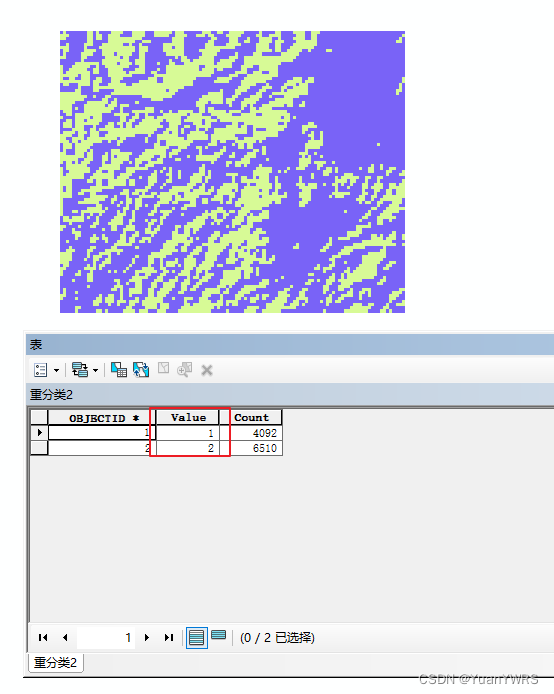

如上所示，查看展示结果，即可以得出，数据已经实现栅格分区。接下来进行栅格转面操作。

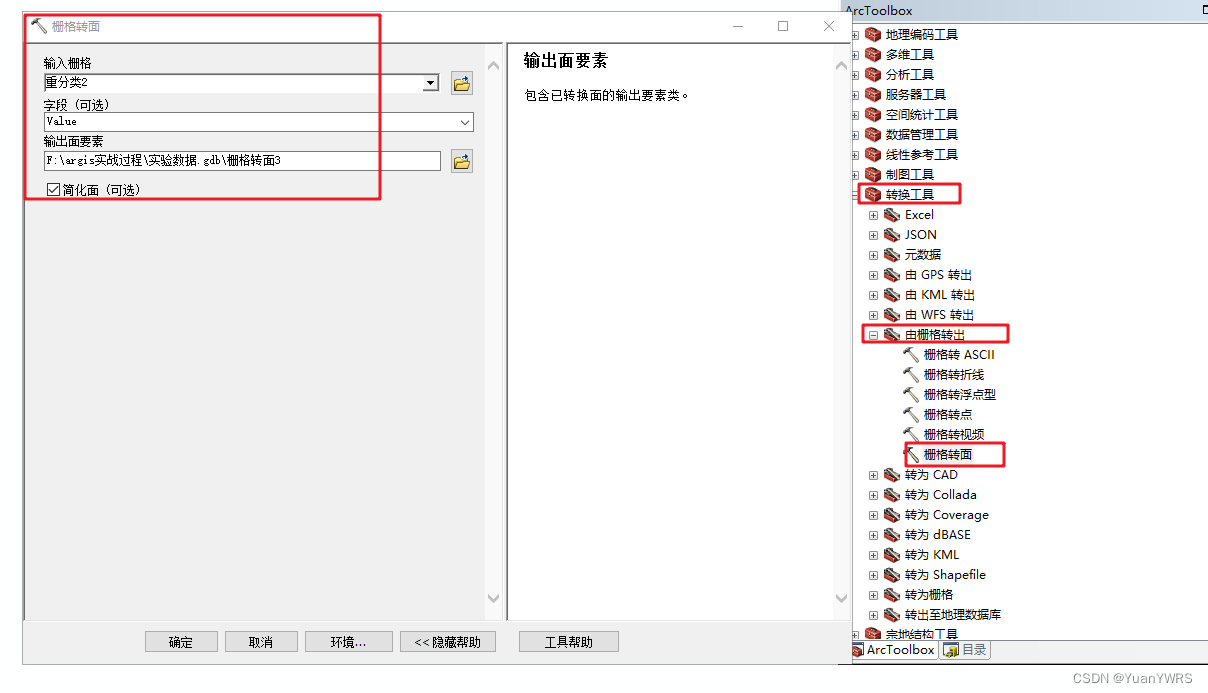

如上所示，找到【转换工具-由栅格转出】下的【栅格转面工具】，弹出对话框，并进行输入和输出设置，点击确定即可。其中，【简化面】是否勾选影响很大。

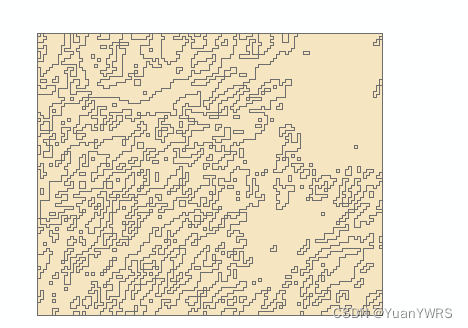

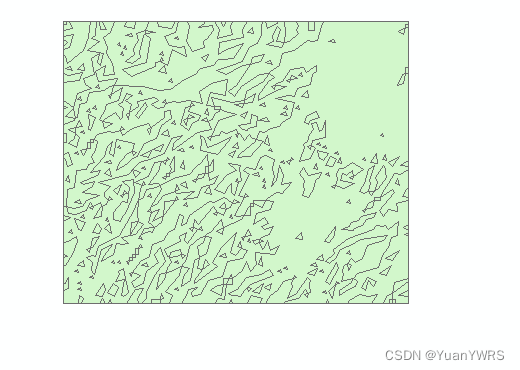

上图所示（勾选简化面），不是以精确的单个像元展示的。

上图所示（未勾选简化面），本次实验以此结果继续实施。

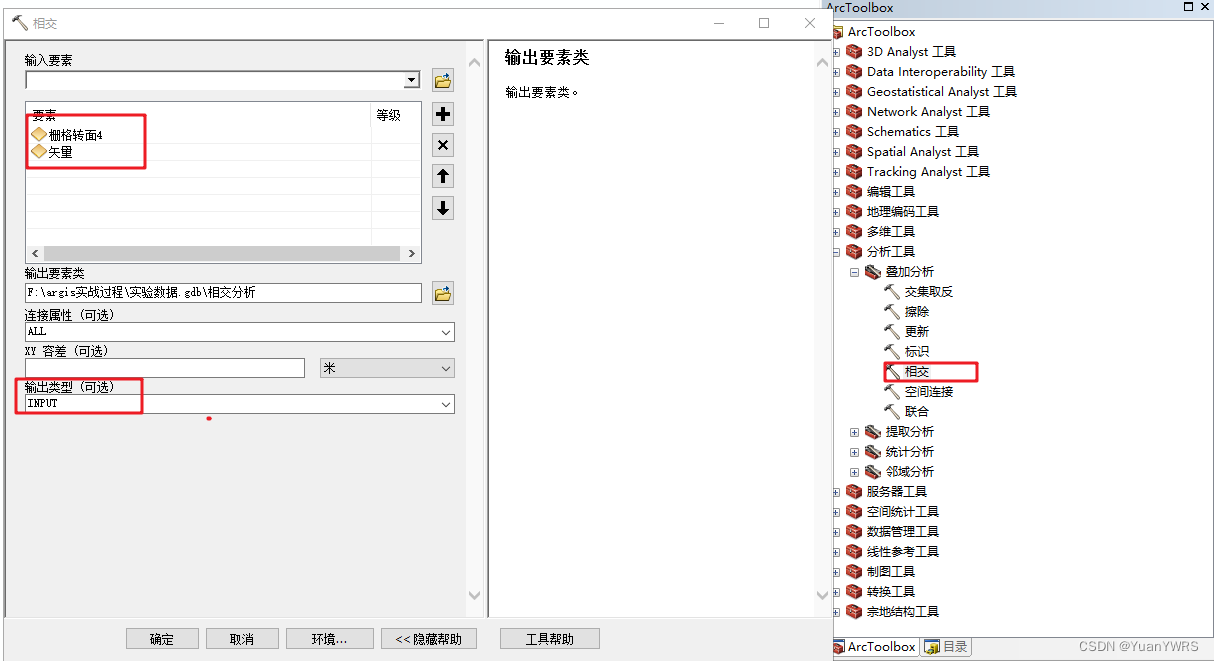

如上所示，我们通过相交分析来演示裁剪步骤，找到【分析工具-叠加分析】下的【相交】，然后弹出【相交对话框】，按照上图所示进行输入和输出设置，点击确定即可。

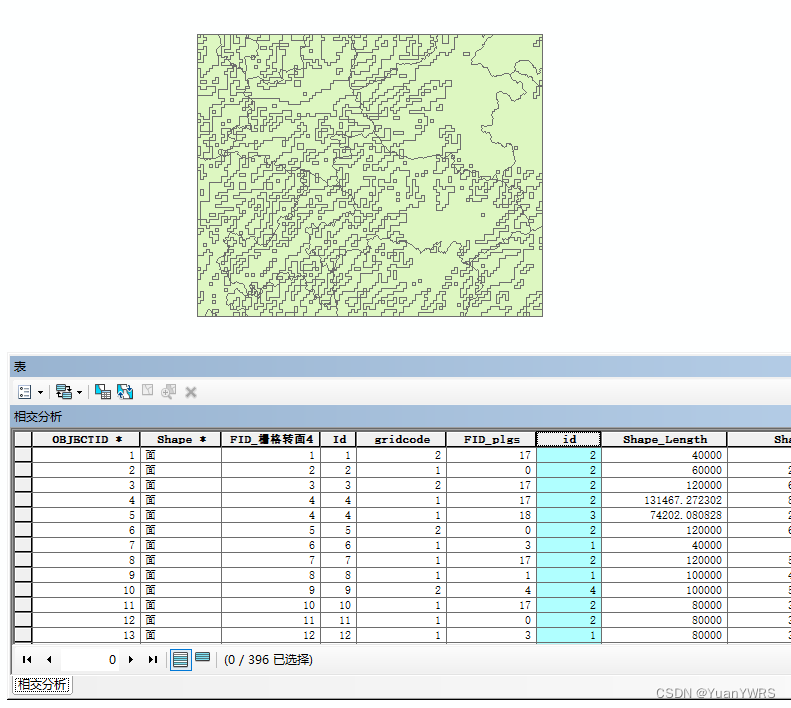

如上所示，为裁剪之后的数据，为了便于展示裁剪结果，可以进行分类展示。

如上所示，为分类显示结果。
