一起来学5G终端射频标准(Coherent UL-MIMO测试要求)

01

Coherent UL-MIMO测试要求

首先什么是Coherent?它的英文释义是:(of ideas, thoughts, argument, theory, or policy) logical and consistent,翻译过来就是:(看法、思想、论证、理论或政策等)有条理的,顺理成章的,前后一致的。一般地,在通信中我们习惯将coherent称为“相干”。那么什么是相干?

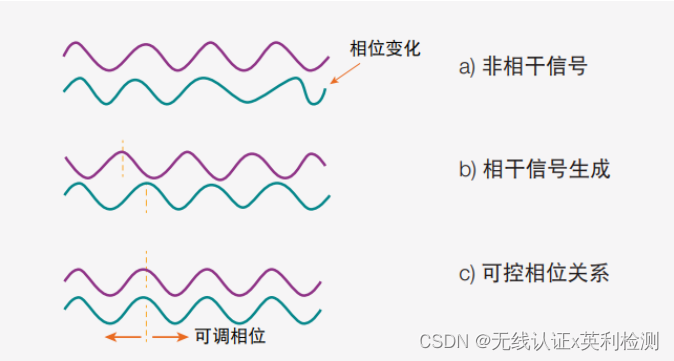

下图是关于相位相干的举例,如果两个信号的相对相位始终保持恒定,那么它们就是相干信号。当相干信号一起出现时,根据它们之间相对相位关系的不同,就会带来建设性或破坏性的影响,例如相位的相涨或相消。 当使用相控阵天线时,需要驱使波束指向特定方向,即所谓波束赋形,那么相位的对齐和控制也变得重要,需要精确控制信道之间的相位关系。对于数字调制信号,相位相干意味着基带发生器的时序同步,载波之间具有相干性。总之,相干对于多天线系统,例如空间分集、空间复用和天线阵列等,真是太重要了。

我们知道具有MIMO能力的发射机或接收机,系统中的每个通道必须满足:采样时钟必须是同步和一致的;信号处理必须在时间上对准的样本上进行,也就是我们上周学习的TAE要求。与TAE类似,由于时间上的不同步,过量的相对相位误差或过量的相对功率误差有可能干扰到其他信道并降低UL MIMO的性能。

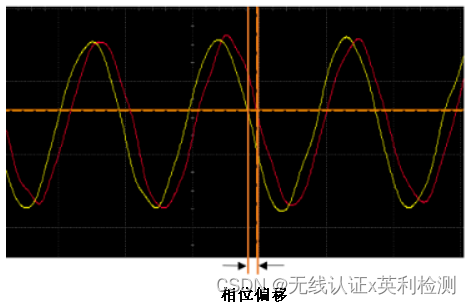

下图给出了相位偏移的图示:

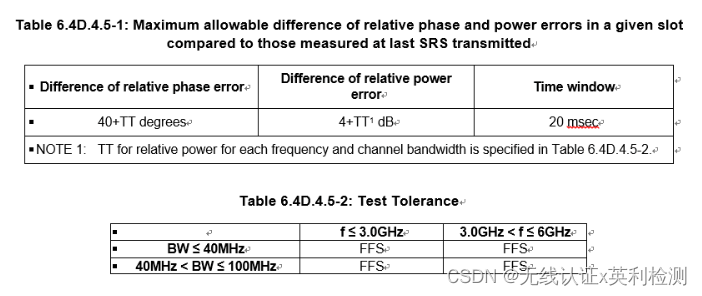

对于Coherent UL-MIMO的一致性要求是:在规定的时间窗口20ms内,从同一天线端口上最后一次传输的SRS开始,不同天线端口之间测量的相对功率和相位误差的最大允许差值。测试要求如下表所示:

注意TT仍是FFS状态。并且需要在20ms的时间窗口内满足以下所有条件时,上述要求才适用:

- 每个天线端口的SRS传输的UL传输功率大于0dBm;

- 在SRS-配置中UE没有收到SRS端口数量变化,或PUSCH-配置变化的信号;

- UE保持在DRX激活时间(即UE没有进入DRX off的时间)。

- 没有measurement gap发生;

- 没有发生使用天线切换的SRS传输实例;

- 激活的BWP保持不变;

- UE的EN-DC和CA配置没有改变(UE没有配置或取消PScell或SCell配置)。

02

TAE的测试

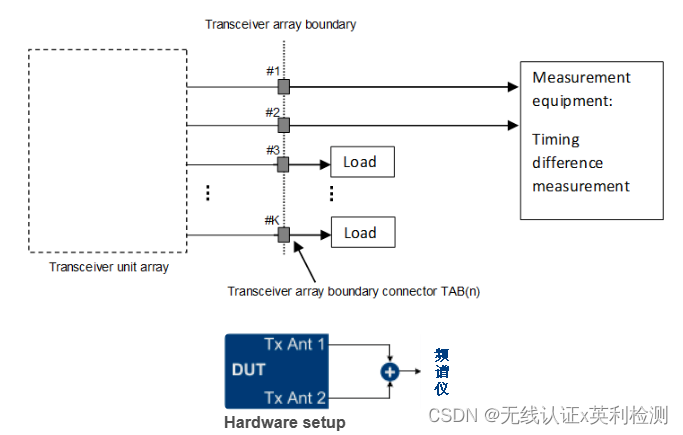

由于Coherent UL-MIMO的测试配置和测试步骤目前也是FFS的状态,所以还无法测试。这里先看一下TAE的测试,举一个基站TAE测试的例子:以下是5G 1-H基站传导TAE测试框图,将其他端口端接后,被测端口合路进入频谱仪。

 测试结果如下:

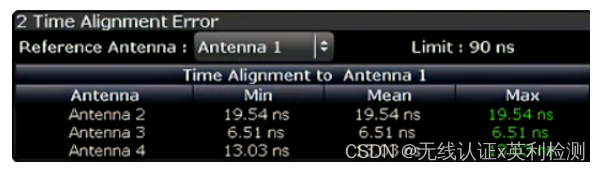

理论上终端也可以使用非信令仪表(例如频谱仪)来测试TAE。但对于一致性测试,使用综测仪也较为方便。在调制分析(Modulation Analysis)中即可显示TAE的结果:

以上信息由英利检测(Teslab)整理发布,欢迎一起讨论,我们一直在关注这方面的发展,如有引用也请注明出处。
