local fault和remote fault

1、什么是 local fault和remote fault?

在IEEE802.3协议中，local fault和remote fault是一种错误序列，在PCS层定义。

MAC RX侧收到local fault时，意味本地链路没有正常建立链路，MAC RX侧收到remote fault时，意味对端没有正常建立链路。local fault和remote fault是一种链路交互机制，使得对接链路能够通过fault序列建立链路，即link on。

2、local fault和remote fault是如何相互的？

从PCS，MAC解复位开始，本地设备和对端设备经行fault序列的交互，然后发送IDLE序列，最后MAC接受侧识别IDLE序列，产生link_up信号，表示链路已经建立。

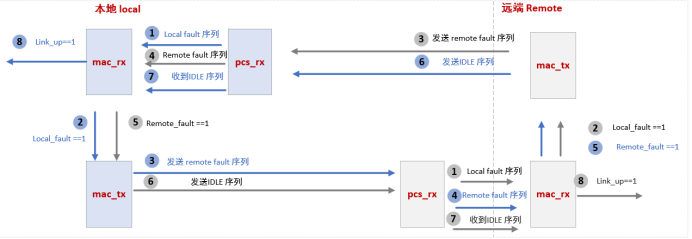

如下图所示，相同颜色的1、2、3~7严格遵守时间顺序。RX表示接收侧，TX表示发送侧。为保证突出重点，serdes等没有在图中显示。

第1步：接完成或者刚解复位后，本地PCS_RX因未识别到AM码，未识别到同步头等问题产生local fault序列

第2步：MAC_RX侧接收并识别local fault序列后，产生local fault信号为1

第3步：mac_tx侧接收到mac_rx侧产生的local fault==1后，停止发送数据，产生remote fault序列发送给对端设备

第4步：对端设备pcs_rx将remote fault序列传递给mac_rx

第5步：对端MAC_RX侧接收并识别remote fault序列后，产生remote fault信号为1

第6步：对端mac_tx侧接收到mac_rx侧产生的remote fault==1后，产生IDLE序列发送给对端设备

第7步：本地设备pcs_rx将IDLE序列传递给mac_rx

第8步：本地设备mac_rx接收一定量的IDLE序列，不再接收到fault序列后，产生link_up==1，表示设备链路已建立。



3、local fault和remote fault、IDLE是如何识别的？

IEEE802.3协议详细定义了local fault和remote fault、IDLE的识别机制，通过状态机实现，IEEE802.3_2015 图81-11有相关介绍
