【经验分享】电路板上电就挂？新手工程师该怎么检查PCB？

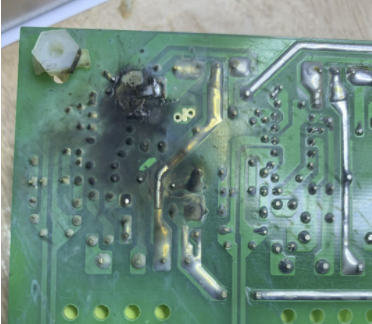

小伙伴们有没有经历过辛辛苦苦，加班加点设计的PCB，终于搞定下单制板。接下来焦急并且忐忑地等待PCB板到货，焊接，验证，一上电，结果直接挂了...
连忙赶紧排查，找问题。最终发现，是打过孔，地线跟电源搞一起去了。
但是在做DRC检查的时候却没报错。难道去怪PCB设计软件的锅？没人会理的，为什么别人用都没问题，一把辛酸泪，费力不讨好。
那么除了PCB设计软件的规则检查之外，还能怎么办？总不能一根线、一个孔去查看吧。
向老工程师请教
向公司有经验的工程师请教，他们的说法就是：项目做多了，自然可以避掉绝大部分的风险。
新手工程师肯定没有办法自己搞定，只能借助外部的方法。于是他发给我设计规范和check项，说是可以用来管控PCB的生产制造问题。如下图：
但是，对于这样的规范，不同的人，理解可能不一样，所以还是有可能有失误。如果能有自动化工具，能够帮助我们快速地搞定这些那就最好了。
找能够帮助检查的工具神器
同为工程师的朋友给我推荐了一款自动检查PCB的软件。用过之后真的就基本没有出现“废板”。也强烈推荐给大家。
它能够直接导入PCB文件，支持解析 Allegro、Altium、Protel、PADS、ODB、Gerber等格式。
导入文件后，可以一键分析PCB存在的问题，显示红色的是有潜在设计隐患的，点击查看即可定位到问题。
甚至还可以直接生成检测报告，可以看到详细的隐患说明。
觉得不错的可以试用一下，导入最近的自己的PCB进行测试，一方面软件能能帮我们缩短开发周期、降低成本、提高产品质。另一方面，学习软件的设计思路，也能起到提高我们的设计经验的作用。
有需要可以访问华秋DFM官网下载体验或者复制链接直接下载：https://dfm.elecfans.com/uploads/software/promoter/hqdfm_csdn.zip
