在此介绍的是使用FPGA实现SD NAND FLASH的读写操作，以雷龙发展提供的CS创世SD NAND FLASH样品为例，分别讲解电路连接、读写时序与仿真和实验结果。
目录
1 FLASH背景介绍
2 样品申请
3 电路结构与接口协议
3.1 SD NAND
3.2 SD NAND测试板
3.3 FPGA开发板
4 SD卡协议与时序流程
4.1 SD卡协议
4.2 SD卡2.0版本初始化步骤
4.3 SD卡的读步骤
4.4 SD卡的写步骤
5 模块代码
5.1 sd_card_top
5.2 sd_card_cmd
5.3 sd_card_sec_read_write
5.4 spi_master
5.5 其余代码
5.5.1 sd_card_test
5.5.2 ax_debounce
5.5.3 seg_decoder
5.5.4 seg_scan
6 实验结果
使用FPGA讲解SD NAND FLASH的文章网上也有很多比较详实的内容，本文的部分思路也是参考了其他博主的博客思路。
1 FLASH背景介绍
简介
Flash是近些年应用最广、速度最快的只读存储器，原理是从 EEPROM 基础上改进发展来的，特点是擦除和编程速度快，因此得名为闪速（或闪烁）存储器，简称闪存。
NOR Flash 和 NAND Flash 是现在市场上两种主要的闪存技术。Intel于1988年首先开发出 NOR Flash 技术,彻底改变了原先由 EPROM 和 EEPROM 一统天下的局面。紧接着,1989年,东芝公司发表了 NAND Flash 结构,后者的单元电路尺寸几乎只是 NOR 器件的一半,可以在给定的芯片尺寸内提供更高的容量,也就相应地降低了价格。
NOR Flash 的特点是以字节为单位随机存取。这样，应用程序可以直接在 Flash中执行，不必再把程序代码预先读到 RAM 中。NOR Flash的接口一般以SPI为主，与通常的扩展存储器一样，可以直接连接到处理器的外围总线上。
NAND Flash应该是目前最热门的存储芯片了。因为我们生活中经常使用的电子产品都会涉及到它。比如你买手机，肯定会考虑64GB，还是256GB？买笔记本是买256GB，还是512GB容量的硬盘呢？（目前电脑大部分采用了基于 NAND Flash 产品的固态硬盘）。
NAND Flash 主要分为SLC，MLC，TLC，3D TLC ，3DQLC等，随时科技的发展和大众的需求，单位面积内的存储容量越来越大。SLC是指单个存储单元中，能容纳1bit 代表2种状态，0或者1. MLC 则是指单个存储单元中，能容纳2bit，代表4种状态 ，00,01，10,11。 TLC 则是指单个存储单元中，能容纳3bit，代表8种状态，000,001,010，011,100,101,110,111。最开始整个存储单元是2D展开的，也就是平面的，随着需要在单位空间内容纳更多的信息，就开始类似盖楼房一样，在3D也就是立体的方面来发展了。
如果在产品中选择nor flash 还是NAND FLASH，更多的时候是从容量角度来考量，如果存储的内容大于128Mbit 就选择NAND Flash ，小于128Mbit就选择 Nor flash。Nor flash受限于自己的工艺，大于128Mbit的容量，价格就会比128MB SLC NANDFLASH的价格还要贵。
未来发展
当前，NAND flash正在从 2D 发展到 3D。对于 2D NAND flash，如果在同一区域实现更多的单元数量，形成更小的工作区和栅级，便能增大存储容量。直至 2010 年初，2D NAND flash中的扩展一直是这项技术的主要焦点所在；然而，由于内部结构的限制，且储存数据会随时间推移而丢失导致使用寿命缩短，2D的技术已无法再实现扩展。
因此，3D NAND flash逐渐取而代之，成为业界关注焦点，现在所有 NAND 制造商都在开发和制造 3D NAND flash产品。
在 3D NAND flash 的结构中，存储容量会随着三维叠层中堆叠层数的增加而变大，类似盖楼房，一层一层叠加上去。3D NAND flash 使用了堆叠多层氮氧化物的方法，形成一个被称为“塞子”的垂直深孔，在其中形成一个由氧化物-氮化物-氧化物制成的存储设备。通过这种方法，仅需少量工艺即可同时形成大量单元。在 3D NAND flash 中，电流通过位于圆柱单元中心的多晶硅通道，便能根据存储在氮化硅中的电荷类型实现存储编程和擦除信息。虽然2D NAND flash 技术发展的目标是实现形成较小的单元， 3D NAND flash 的核心技术却是实现更多层数的三维堆叠。
由于NAND FLASH在大容量应用中的便利性，因此作为今天介绍的主角~
什么是SD NAND呢（以下省略FLASH）？下面的内容是从雷龙发展官网的介绍中得到：

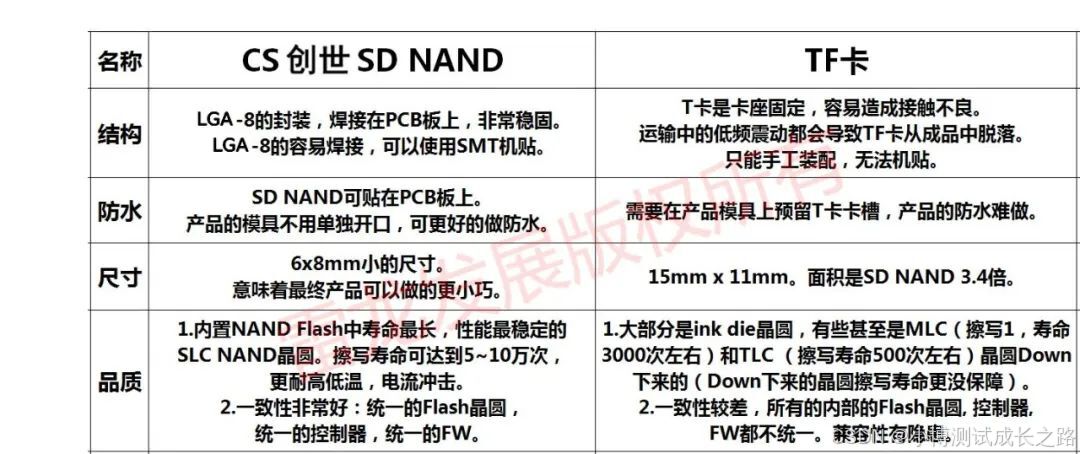

SD NAND俗称贴片式TF卡，尽管与TF卡名称类似，但是有较大的区别：
相比常见的TF卡，SD NAND是专门为内置存储进行设计，焊接在PCB板上以供工业级产品的应用。因此对品质稳定性、一致性、以及尺寸都有较高的要求。
2 样品申请

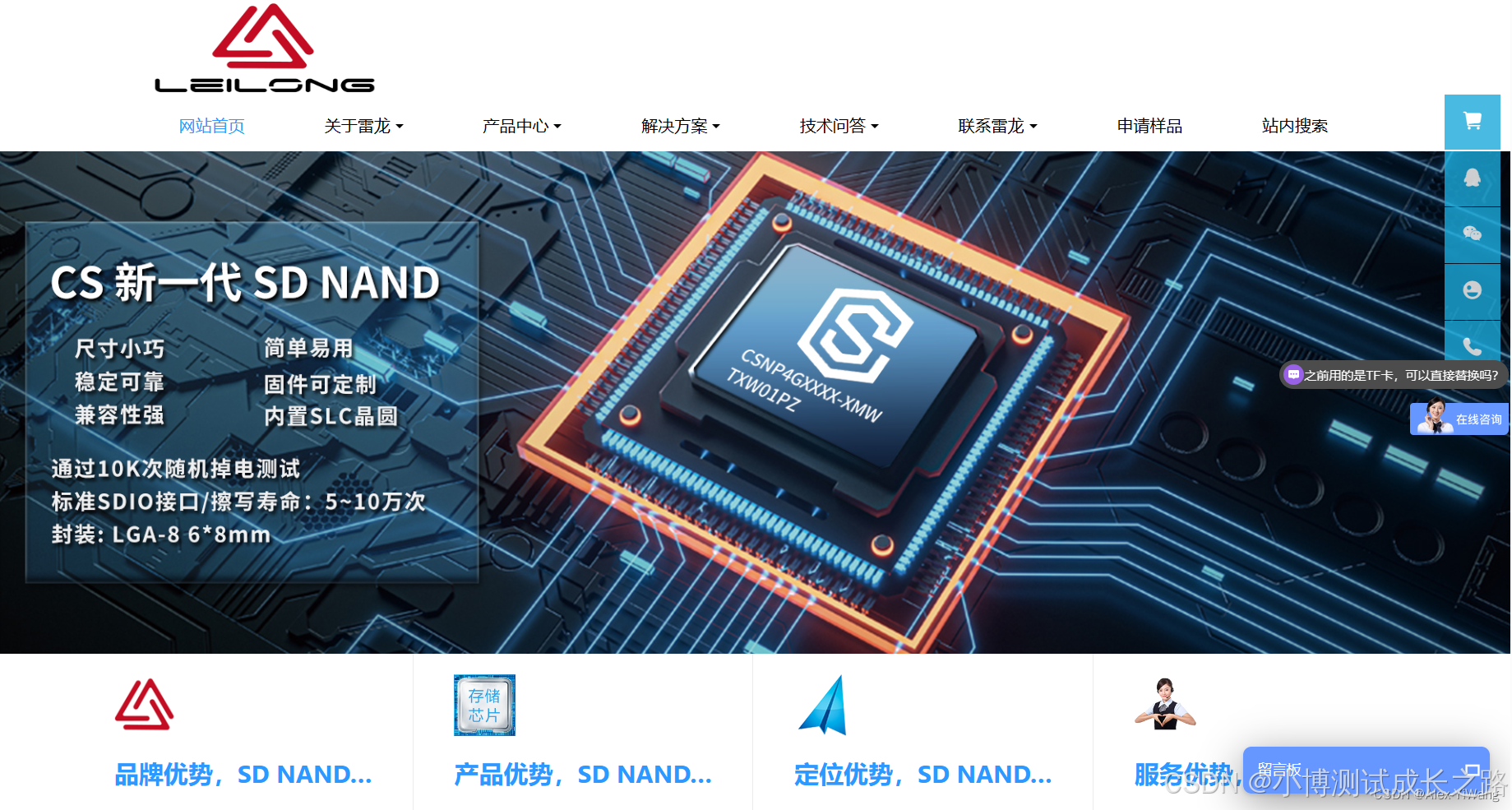

本文所使用的CS创世SD NAND是从深圳雷龙发展申请获得，可以在官网中最上面找到申请样品的入口：
雷龙发展有限公司创立于2008年，专注NAND Flash领域13年。创始人均为步步高/华为技术背景出身。如果有技术问题也可以和其公司人员进行沟通，相关的工作人员非常专业和热心。
3 电路结构与接口协议
3.1 SD NAND

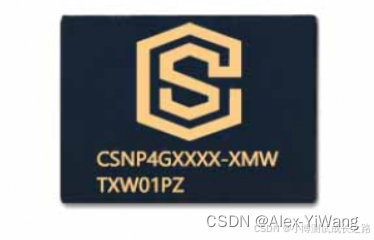

本文所使用的产品是CSNP4GCR01-AMW，是雷龙的第二代产品，产品如下图所示：

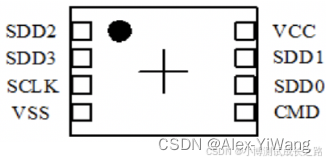

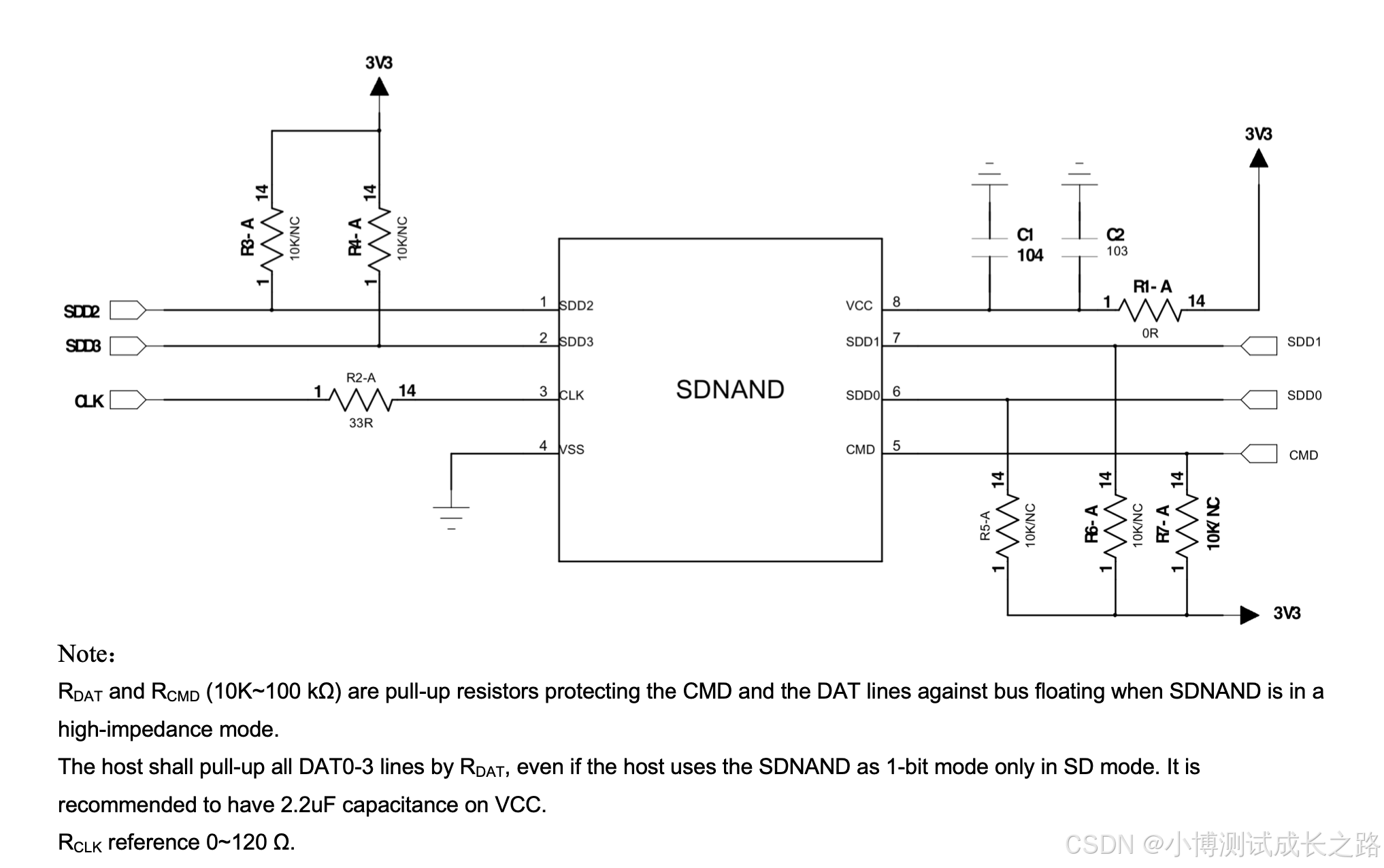

数据手册可以在立创商城进行下载，其封装与连接的电路原理参考图如下图所示：
芯片共包含8个引脚，包括4根数据线（6、7、1、2）；2根电源线（4、8）；1根时钟线（3）；1根命令控制线（5）

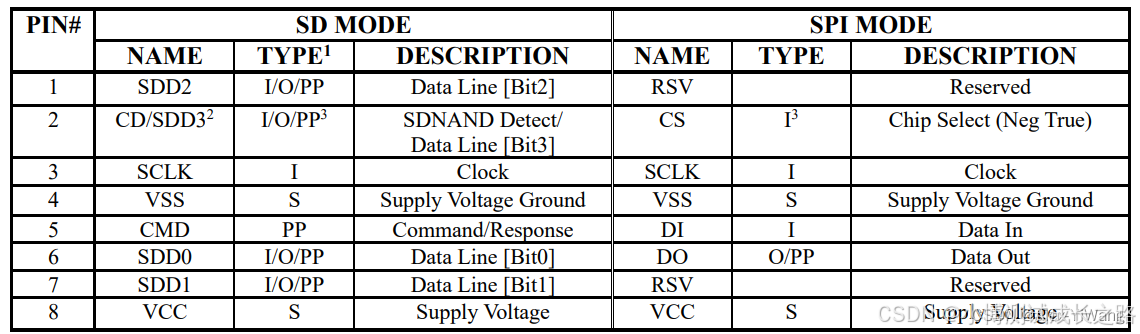

手册中提供了SD NAND的两种使用模式，分别为SD MODE 以及 SPI MODE。他们所对应的引脚定义，如下图所示：
对于两种模式的切换，官方给出了初始化的方式。下文在代码的时序部分也会涉及到相关内容。

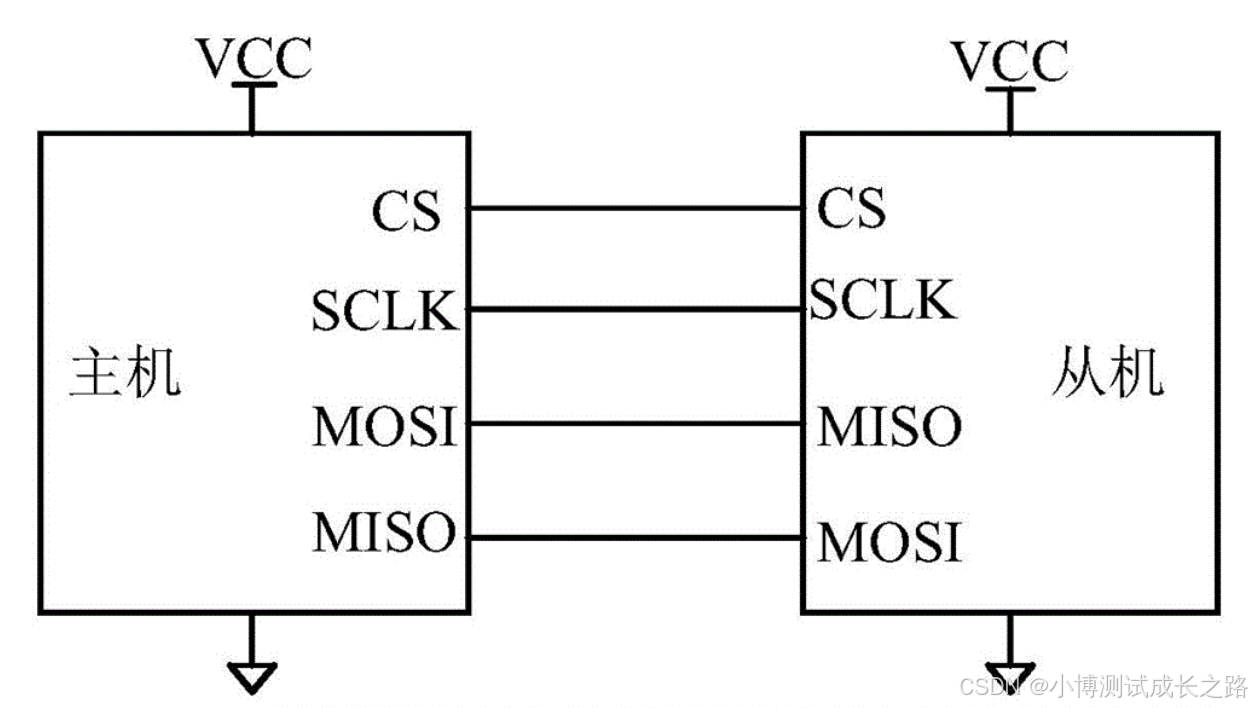

在对SD卡数据读写速度要求不高的情况下，选用SPI通信模式可以说是一种最佳方案。因为在该模式下，同只需要通过四根线就是可以完成所有的数据交换，可以为我们节省出宝贵的FPGA I/O资源。下图给出了SPI一对一通信时，主设备与从设备之间的连接关系。

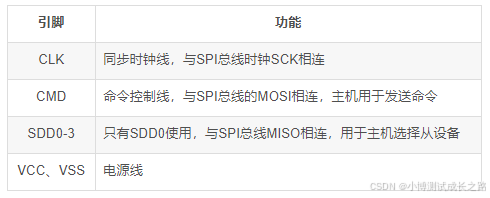

因此本文主要介绍SPI MODE下各个引脚的功能：
确定了通讯模式后，也就便于我们后文中，利用这种通讯模式按照SD卡的读写时序进行读写操作。
3.2 SD NAND测试板

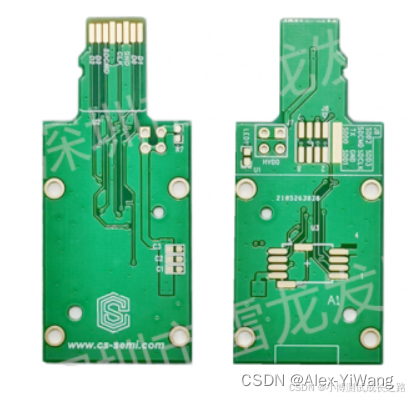

单独的SD NAND不便于我们使用FPGA进行读写测试，好在官方提供了测试板，如下图所示：
有了它就可以轻松实现SD NAND与我们常见的FPGA开发板上的Micro SD插槽进行连接与测试了。
适用产品:LGA8，6x8mm 封装的SD NAND产品。
测试板尺寸:长度6.22厘米，宽度2.49厘米，接口长度2.53厘米。
使用方法:将芯片焊接至测试板上，可在原有的Micro SD卡座上直接调试和测试。
准备工具:热风枪，烙铁，锡膏，镊子。
焊接方式: 先用烙铁将芯片的8个PIN脚上锡，中间的一个PIN脚不需要上锡保持NC即可。再将接板板上，对应芯片的8个PIN上锡。
最后用镊子将芯片放到PCB上，热风枪温度调至350℃ 在芯片表面均匀加热即可焊接。
其它事项:测试板上其它元器件无需理会，直接将芯片焊接在测试板上即可当SD卡一样调试。
焊接好后，可以将转接板插入到读卡器，再将读卡器连接到电脑上看看是否能正确识别到容量，通过这个方式来判断芯片是否已经焊接正常。
3.3 FPGA开发板

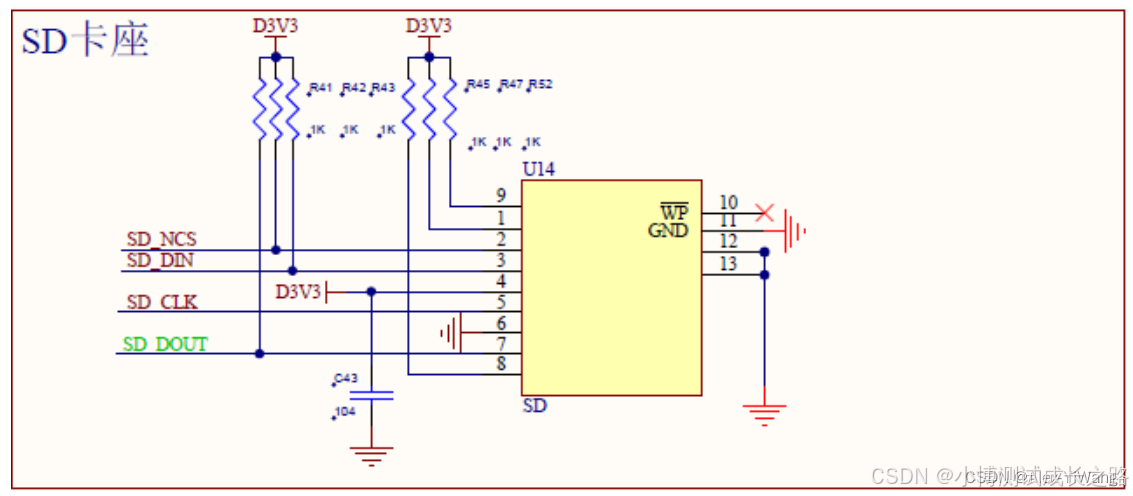

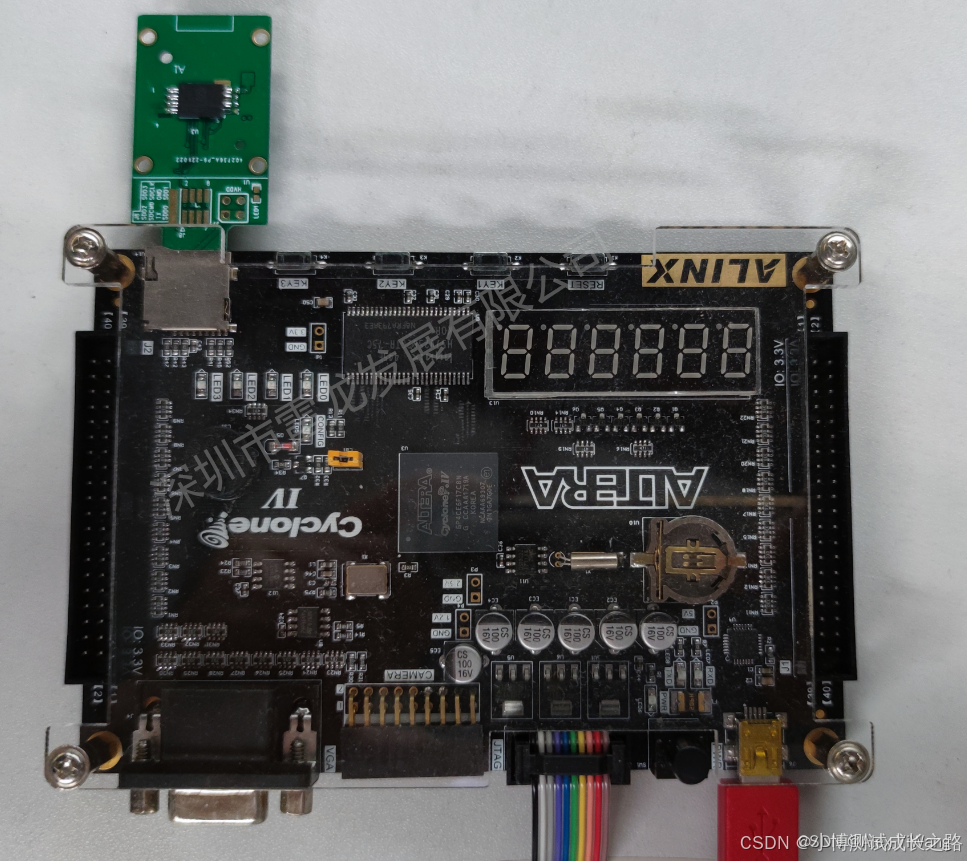

本文所使用的是黑金的AX301开发板，上面装有一个 Micro SD 卡座， FPGA 通过 SPI 数据总线访问 Micro SD 卡,SD 卡座和 FPGA 的硬件电路连接如下：
借由硬件电路的连接，FPGA可以直接与我们的SD NAND进行通信了。
至此，我们已经实现了SD NANDSPI通信方式方案的确定以及基于此的硬件电路连接，下一步就是根据SD卡的读写时序讲通信方式初始化为SPI模式，并按照SD卡协议进行读写操作。
4 SD卡协议与时序流程
4.1 SD卡协议
以下内容来自黑金的实验手册：

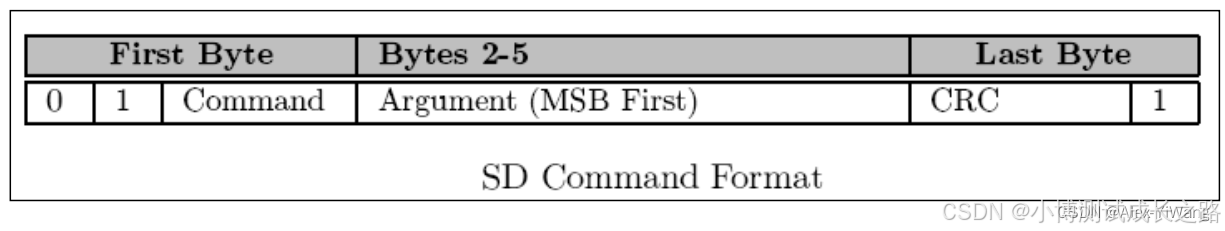

SD 卡的协议是一种简单的命令/响应的协议。全部命令由主机发起， SD 卡接收到命令后并返
回响应数据。根据命令的不同，返回的数据内容和长度也不同。 SD 卡命令是一个 6 字节组成的命
令包，其中第一个字节为命令号， 命令号高位 bit7 和 bit6 为固定的“01“，其它 6 个 bit 为具体
的命令号。第 2 个字节到第 5 个字节为命令参数。第 6 个字节为 7 个 bit 的 CRC 校验加 1 个 bit 的结束位。 如果在 SPI 模式的时候， CRC 校验位为可选。 如下图所示， Command 表示命令，通常使用十进制表示名称，例如 CMD17，这个时候 Command 就是十进制的 17。
对于详细的SD卡协议内容，可以参考传送门中的相关内容，给出了比较具体的解释。

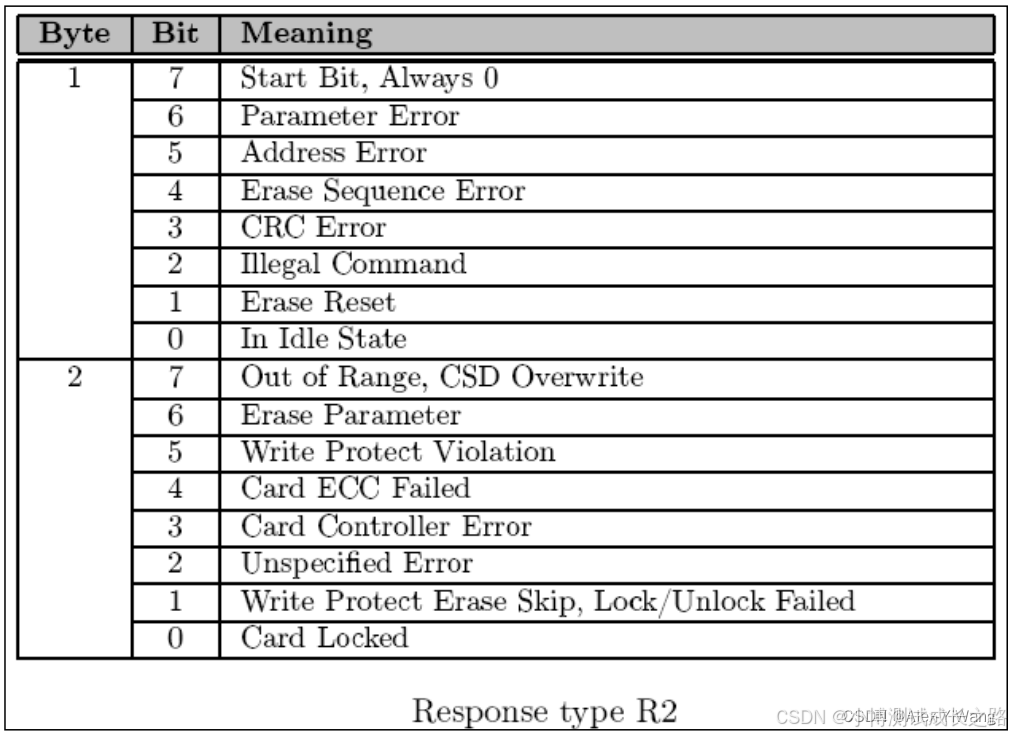

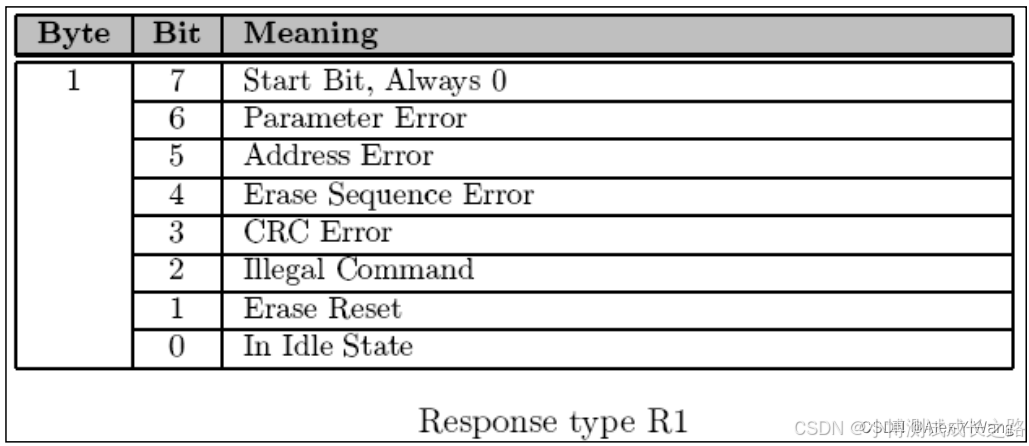

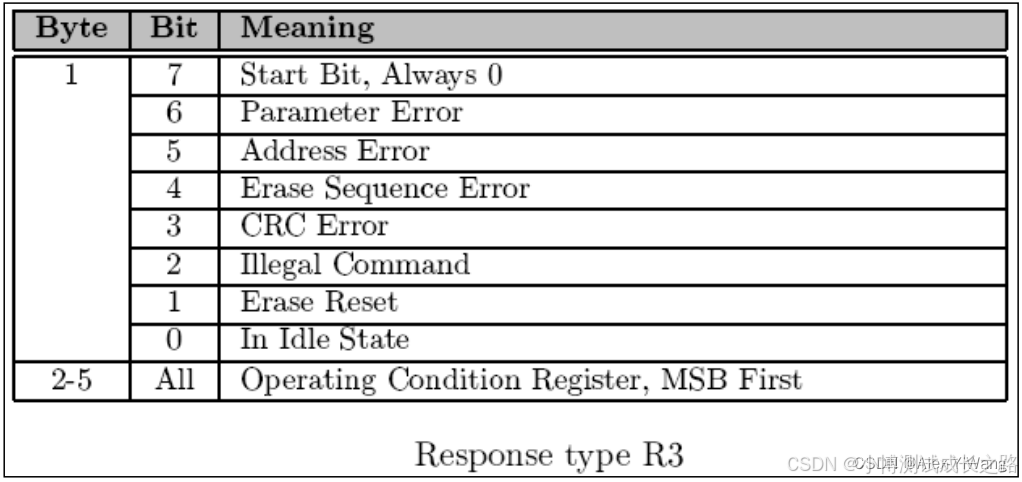

SD 卡对每个命令会返回一个响应，每个命令有一定的响应格式。响应的格式跟给它的命令号
有关。在 SPI 模式中，有三种响应格式： R1， R2， R3。

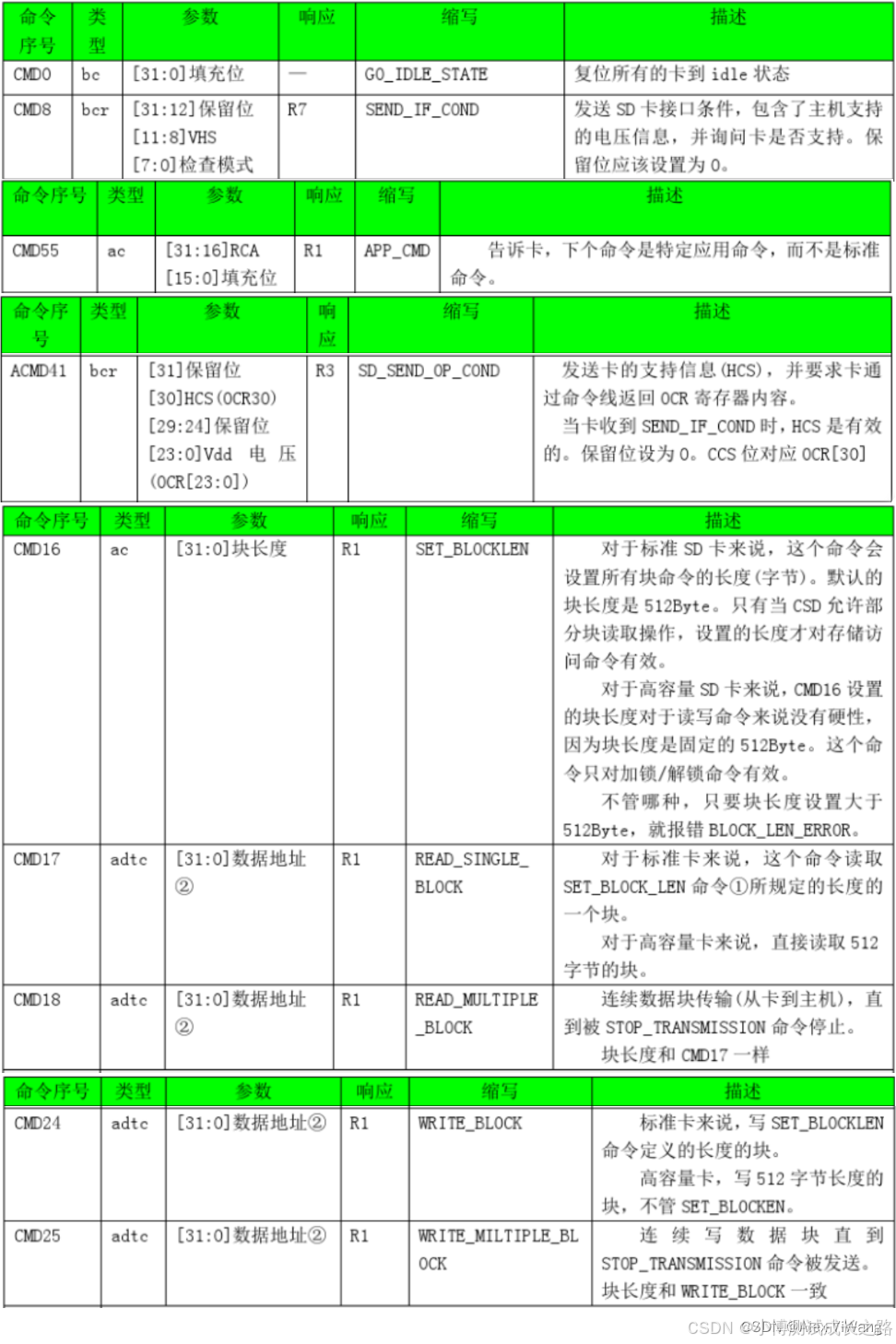

在进行SD NAND的SPI模式读写操作时，主要使用到了以下几种SD卡命令，下面的表格进行简单介绍，这里可以找到完整版：
4.2 SD卡2.0版本初始化步骤
上电后延时至少 74clock，等待 SD 卡内部操作完成
片选 CS 低电平选中 SD 卡
发送 CMD0，需要返回 0x01，进入 Idle 状态
为了区别 SD 卡是 2.0 还是 1.0，或是 MMC 卡，这里根据协议向上兼容的，首先发送只有SD2.0 才有的命令 CMD8，如果 CMD8 返回无错误，则初步判断为 2.0 卡，进一步循环发送命令 CMD55+ACMD41，直到返回 0x00，确定 SD2.0 卡
如果 CMD8 返回错误则判断为 1.0 卡还是 MMC 卡，循环发送 CMD55+ACMD41，返回无错误，则为 SD1.0 卡，到此 SD1.0 卡初始成功，如果在一定的循环次数下，返回为错误，则进一步发送 CMD1 进行初始化，如果返回无错误，则确定为 MMC 卡，如果在一定的次数下，返回为错误，则不能识别该卡，初始化结束。 （通过 CMD16 可以改变 SD 卡一次性读写的长度）
CS 拉高
4.3 SD卡的读步骤
发送 CMD17（单块）或 CMD18（多块）读命令，返回 0X00
接收数据开始令牌 fe（或 fc） +正式数据 512Bytes + CRC 校验 2Bytes（默认正式传输的数据长度是 512Bytes）
4.4 SD卡的写步骤
发送 CMD24（单块）或 CMD25（多块）写命令，返回 0X00
发送数据开始令牌 fe（或 fc） +正式数据 512Bytes + CRC 校验 2Bytes
5 模块代码
本代码所实现的功能，是基于黑金AX301B，实现对SD NAND FLASH的数据写入与读取，并显示在开发板的数码管上。当按下开发板上的按键时，会自动将数据加一操作，并进行同步显示。
前文介绍的是SD NAND的协议以及初始化、读写操作的流程，下面介绍代码的组成部分，整个工程主要由以下部分模块构成：
sd_card_test（top模块）
ax_debounce:ax_debounce_m0（按键消抖模块）
sd_card_top:sd_card_top_m0（SD卡top模块）
sd_card_cmd:sd_card_cmd_m0（SD卡指令）
sd_card_sec_read_write:sd_card_sec_read_write_m0（SD卡读写）
spi_master:spi_master_m0（SPI一个字节读写）
seg_decoder:seg_decoder_m0（数码管控制）
seg_decoder:seg_decoder_m1（数码管控制）
seg_scan:seg_scan_m0（数码管控制）
下面主要介绍上述四个加粗的模块以及其功能
5.1 sd_card_top
本模块是SD card的top模块，用来实现不同子模块之间的连接。
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//==========================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------
// 2017/6/21 meisq 1.0 Original
//*************************************************************************/
module sd_card_top
#(
parameter SPI_LOW_SPEED_DIV = 248, // SD card low speed mode frequency division parameter,spi clk speed = clk speed /((SPI_LOW_SPEED_DIV + 2) * 2 )
parameter SPI_HIGH_SPEED_DIV = 0 // SD card high speed mode frequency division parameter,spi clk speed = clk speed /((SPI_HIGH_SPEED_DIV + 2) * 2 )
)
(
input clk,
input rst,
output SD_nCS, //SD card chip select (SPI mode)
output SD_DCLK, //SD card clock
output SD_MOSI, //SD card controller data output
input SD_MISO, //SD card controller data input
output sd_init_done, //SD card initialization is complete
input sd_sec_read, //SD card sector read
input[31:0] sd_sec_read_addr, //SD card sector read address
output[7:0] sd_sec_read_data, //SD card sector read data
output sd_sec_read_data_valid, //SD card sector read data valid
output sd_sec_read_end, //SD card sector read end
input sd_sec_write, //SD card sector write
input[31:0] sd_sec_write_addr, //SD card sector write address
input[7:0] sd_sec_write_data, //SD card sector write data
output sd_sec_write_data_req, //SD card sector write data next clock is valid
output sd_sec_write_end //SD card sector write end
);
wire[15:0] spi_clk_div; //SPI module clock division parameter
wire cmd_req; //SD card command request
wire cmd_req_ack; //SD card command request response
wire cmd_req_error; //SD card command request error
wire[47:0] cmd; //SD card command
wire[7:0] cmd_r1; //SD card expect response
wire[15:0] cmd_data_len; //SD card command read data length
wire block_read_req; //SD card sector data read request
wire block_read_valid; //SD card sector data read data valid
wire[7:0] block_read_data; //SD card sector data read data
wire block_read_req_ack; //SD card sector data read response
wire block_write_req; //SD card sector data write request
wire[7:0] block_write_data; //SD card sector data write data next clock is valid
wire block_write_data_rd; //SD card sector data write data
wire block_write_req_ack; //SD card sector data write response
wire nCS_ctrl; //SPI module chip select control
wire spi_wr_req; //SPI module data sending request
wire spi_wr_ack; //SPI module data request response
wire[7:0] spi_data_in; //SPI module send data
wire[7:0] spi_data_out; //SPI module data returned
wire[15:0] clk_div;
sd_card_sec_read_write
#(
.SPI_LOW_SPEED_DIV(SPI_LOW_SPEED_DIV),
.SPI_HIGH_SPEED_DIV(SPI_HIGH_SPEED_DIV)
)
sd_card_sec_read_write_m0(
.clk (clk ),
.rst (rst ),
.sd_init_done (sd_init_done ),
.sd_sec_read (sd_sec_read ),
.sd_sec_read_addr (sd_sec_read_addr ),
.sd_sec_read_data (sd_sec_read_data ),
.sd_sec_read_data_valid (sd_sec_read_data_valid ),
.sd_sec_read_end (sd_sec_read_end ),
.sd_sec_write (sd_sec_write ),
.sd_sec_write_addr (sd_sec_write_addr ),
.sd_sec_write_data (sd_sec_write_data ),
.sd_sec_write_data_req (sd_sec_write_data_req ),
.sd_sec_write_end (sd_sec_write_end ),
.spi_clk_div (spi_clk_div ),
.cmd_req (cmd_req ),
.cmd_req_ack (cmd_req_ack ),
.cmd_req_error (cmd_req_error ),
.cmd (cmd ),
.cmd_r1 (cmd_r1 ),
.cmd_data_len (cmd_data_len ),
.block_read_req (block_read_req ),
.block_read_valid (block_read_valid ),
.block_read_data (block_read_data ),
.block_read_req_ack (block_read_req_ack ),
.block_write_req (block_write_req ),
.block_write_data (block_write_data ),
.block_write_data_rd (block_write_data_rd ),
.block_write_req_ack (block_write_req_ack )
);
sd_card_cmd sd_card_cmd_m0(
.sys_clk (clk ),
.rst (rst ),
.spi_clk_div (spi_clk_div ),
.cmd_req (cmd_req ),
.cmd_req_ack (cmd_req_ack ),
.cmd_req_error (cmd_req_error ),
.cmd (cmd ),
.cmd_r1 (cmd_r1 ),
.cmd_data_len (cmd_data_len ),
.block_read_req (block_read_req ),
.block_read_req_ack (block_read_req_ack ),
.block_read_data (block_read_data ),
.block_read_valid (block_read_valid ),
.block_write_req (block_write_req ),
.block_write_data (block_write_data ),
.block_write_data_rd (block_write_data_rd ),
.block_write_req_ack (block_write_req_ack ),
.nCS_ctrl (nCS_ctrl ),
.clk_div (clk_div ),
.spi_wr_req (spi_wr_req ),
.spi_wr_ack (spi_wr_ack ),
.spi_data_in (spi_data_in ),
.spi_data_out (spi_data_out )
);
spi_master spi_master_m0(
.sys_clk (clk ),
.rst (rst ),
.nCS (SD_nCS ),
.DCLK (SD_DCLK ),
.MOSI (SD_MOSI ),
.MISO (SD_MISO ),
.clk_div (clk_div ),
.CPOL (1'b1 ),
.CPHA (1'b1 ),
.nCS_ctrl (nCS_ctrl ),
.wr_req (spi_wr_req ),
.wr_ack (spi_wr_ack ),
.data_in (spi_data_in ),
.data_out (spi_data_out )
);
endmodule
5.2 sd_card_cmd

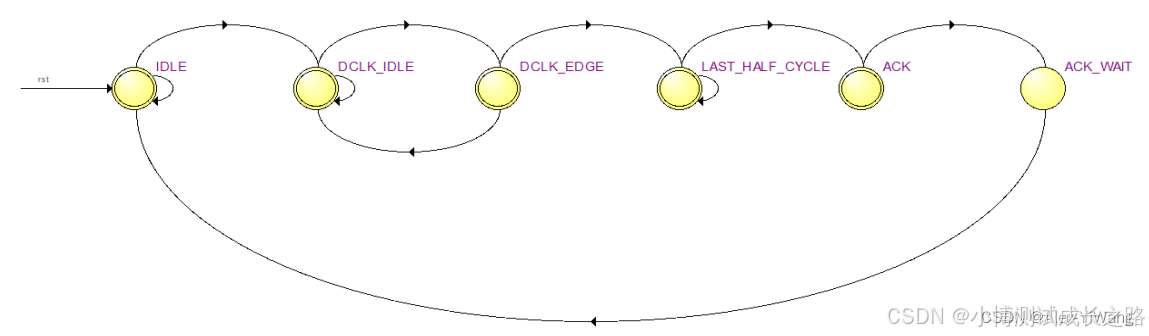

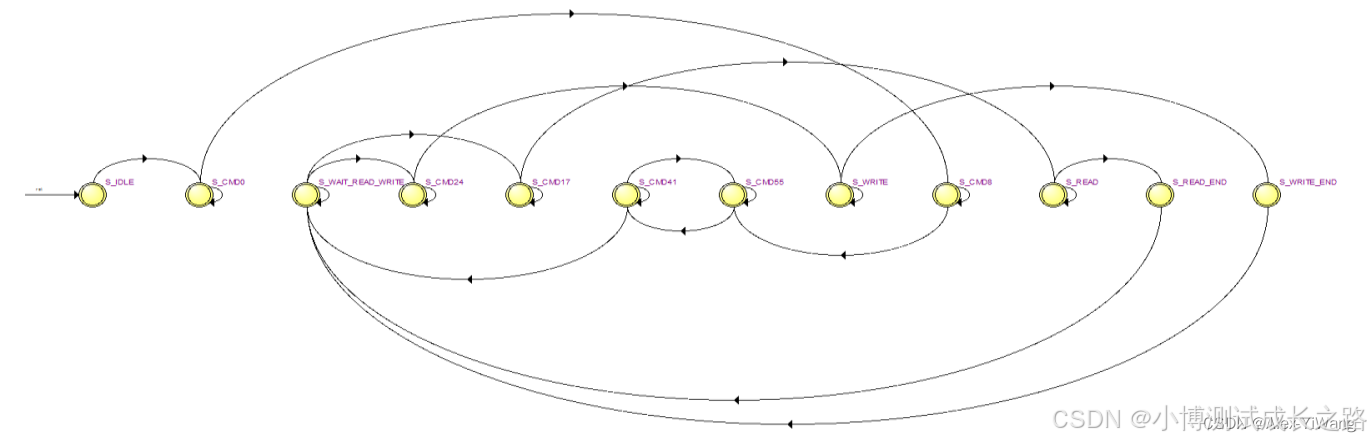

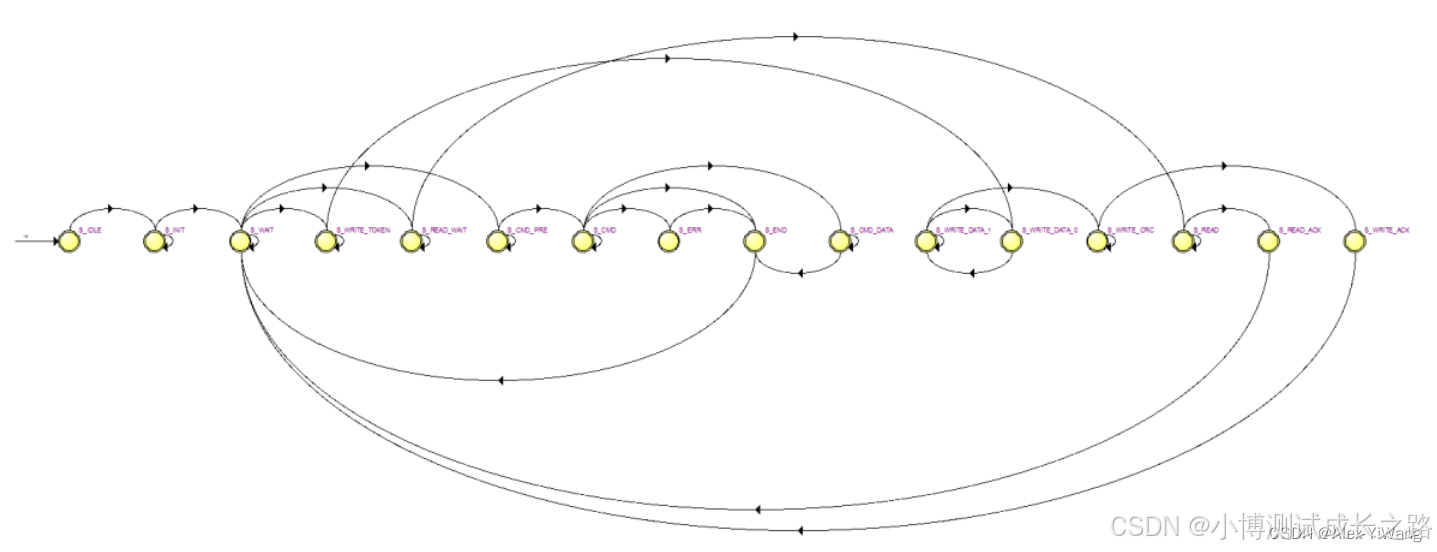

sd_card_cmd 模块主要实验 sd 卡基本命令操作，还有上电初始化的 88 个周期的时钟，数据
块的读写，状态机如下：
代码如下：
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//==========================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------
// 2017/6/21 meisq 1.0 Original
//*************************************************************************/
module sd_card_cmd(
input sys_clk,
input rst,
input[15:0] spi_clk_div, //SPI module clock division parameter
input cmd_req, //SD card command request
output cmd_req_ack, //SD card command request response
output reg cmd_req_error, //SD card command request error
input[47:0] cmd, //SD card command
input[7:0] cmd_r1, //SD card expect response
input[15:0] cmd_data_len, //SD card command read data length
input block_read_req, //SD card sector data read request
output reg block_read_valid, //SD card sector data read data valid
output reg[7:0] block_read_data, //SD card sector data read data
output block_read_req_ack, //SD card sector data read response
input block_write_req, //SD card sector data write request
input[7:0] block_write_data, //SD card sector data write data next clock is valid
output block_write_data_rd, //SD card sector data write data
output block_write_req_ack, //SD card sector data write response
output nCS_ctrl, //SPI module chip select control
output reg[15:0] clk_div,
output reg spi_wr_req, //SPI module data sending request
input spi_wr_ack, //SPI module data request response
output[7:0] spi_data_in, //SPI module send data
input[7:0] spi_data_out //SPI module data returned
);
parameter S_IDLE = 0;
parameter S_WAIT = 1;
parameter S_INIT = 2;
parameter S_CMD_PRE = 3;
parameter S_CMD = 4;
parameter S_CMD_DATA = 5;
parameter S_READ_WAIT = 6;
parameter S_READ = 7;
parameter S_READ_ACK = 8;
parameter S_WRITE_TOKEN = 9;
parameter S_WRITE_DATA_0 = 10;
parameter S_WRITE_DATA_1 = 11;
parameter S_WRITE_CRC = 12;
parameter S_WRITE_ACK = 13;
parameter S_ERR = 14;
parameter S_END = 15;
reg[3:0] state;
reg CS_reg;
reg[15:0] byte_cnt;
reg[7:0] send_data;
wire[7:0] data_recv;
reg[9:0] wr_data_cnt;
assign cmd_req_ack = (state == S_END);
assign block_read_req_ack = (state == S_READ_ACK);
assign block_write_req_ack= (state == S_WRITE_ACK);
assign block_write_data_rd = (state == S_WRITE_DATA_0);
assign spi_data_in = send_data;
assign data_recv = spi_data_out;
assign nCS_ctrl = CS_reg;
always@(posedge sys_clk or posedge rst)
begin
if(rst == 1'b1)
begin
CS_reg <= 1'b1;
spi_wr_req <= 1'b0;
byte_cnt <= 16'd0;
clk_div <= 16'd0;
send_data <= 8'hff;
state <= S_IDLE;
cmd_req_error <= 1'b0;
wr_data_cnt <= 10'd0;
end
else
case(state)
S_IDLE:
begin
state <= S_INIT;
clk_div <= spi_clk_div;
CS_reg <= 1'b1;
end
S_INIT:
begin
//send 11 bytes on power(at least 74 SPI clocks)
if(spi_wr_ack == 1'b1)
begin
if(byte_cnt >= 16'd10)
begin
byte_cnt <= 16'd0;
spi_wr_req <= 1'b0;
state <= S_WAIT;
end
begin
byte_cnt <= byte_cnt + 16'd1;
end
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hff;
end
end
S_WAIT:
begin
cmd_req_error <= 1'b0;
wr_data_cnt <= 10'd0;
//wait for instruction
if(cmd_req == 1'b1)
state <= S_CMD_PRE;
else if(block_read_req == 1'b1)
state <= S_READ_WAIT;
else if(block_write_req == 1'b1)
state <= S_WRITE_TOKEN;
clk_div <= spi_clk_div;
end
S_CMD_PRE:
begin
//before sending a command, send an byte 'ff',provide some clocks
if(spi_wr_ack == 1'b1)
begin
state <= S_CMD;
spi_wr_req <= 1'b0;
byte_cnt <= 16'd0;
end
else
begin
spi_wr_req <= 1'b1;
CS_reg <= 1'b1;
send_data <= 8'hff;
end
end
S_CMD:
begin
if(spi_wr_ack == 1'b1)
begin
if((byte_cnt == 16'hffff) || (data_recv != cmd_r1 && data_recv[7] == 1'b0))
begin
state <= S_ERR;
spi_wr_req <= 1'b0;
end
else if(data_recv == cmd_r1)
begin
spi_wr_req <= 1'b0;
if(cmd_data_len != 16'd0)
begin
state <= S_CMD_DATA;
byte_cnt <= 16'd0;
end
else
state <= S_END;
end
else
byte_cnt <= byte_cnt + 16'd1;
end
else
begin
spi_wr_req <= 1'b1;
CS_reg <= 1'b0;
if(byte_cnt == 16'd0)
send_data <= (cmd[47:40] | 8'h40);
else if(byte_cnt == 16'd1)
send_data <= cmd[39:32];
else if(byte_cnt == 16'd2)
send_data <= cmd[31:24];
else if(byte_cnt == 16'd3)
send_data <= cmd[23:16];
else if(byte_cnt == 16'd4)
send_data <= cmd[15:8];
else if(byte_cnt == 16'd5)
send_data <= cmd[7:0];
else
send_data <= 8'hff;
end
end
S_CMD_DATA:
begin
if(spi_wr_ack == 1'b1)
begin
if(byte_cnt == cmd_data_len - 16'd1)
begin
state <= S_END;
spi_wr_req <= 1'b0;
byte_cnt <= 16'd0;
end
else
begin
byte_cnt <= byte_cnt + 16'd1;
end
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hff;
end
end
S_READ_WAIT:
begin
if(spi_wr_ack == 1'b1 && data_recv == 8'hfe)
begin
spi_wr_req <= 1'b0;
state <= S_READ;
byte_cnt <= 16'd0;
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hff;
end
end
S_READ:
begin
if(spi_wr_ack == 1'b1)
begin
if(byte_cnt == 16'd513)
begin
state <= S_READ_ACK;
spi_wr_req <= 1'b0;
byte_cnt <= 16'd0;
end
else
begin
byte_cnt <= byte_cnt + 16'd1;
end
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hff;
end
end
S_WRITE_TOKEN:
if(spi_wr_ack == 1'b1)
begin
state <= S_WRITE_DATA_0;
spi_wr_req <= 1'b0;
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hfe;
end
S_WRITE_DATA_0:
begin
state <= S_WRITE_DATA_1;
wr_data_cnt <= wr_data_cnt + 10'd1;
end
S_WRITE_DATA_1:
begin
if(spi_wr_ack == 1'b1 && wr_data_cnt == 10'd512)
begin
state <= S_WRITE_CRC;
spi_wr_req <= 1'b0;
end
else if(spi_wr_ack == 1'b1)
begin
state <= S_WRITE_DATA_0;
spi_wr_req <= 1'b0;
end
else
begin
spi_wr_req <= 1'b1;
send_data <= block_write_data;
end
end
S_WRITE_CRC:
begin
if(spi_wr_ack == 1'b1)
begin
if(byte_cnt == 16'd2)
begin
state <= S_WRITE_ACK;
spi_wr_req <= 1'b0;
byte_cnt <= 16'd0;
end
else
begin
byte_cnt <= byte_cnt + 16'd1;
end
end
else
begin
spi_wr_req <= 1'b1;
send_data <= 8'hff;
end
end
S_ERR:
begin
state <= S_END;
cmd_req_error <= 1'b1;
end
S_READ_ACK,S_WRITE_ACK,S_END:
begin
state <= S_WAIT;
end
default:
state <= S_IDLE;
endcase
end
always@(posedge sys_clk or posedge rst)
begin
if(rst == 1'b1)
block_read_valid <= 1'b0;
else if(state == S_READ && byte_cnt < 16'd512)
block_read_valid <= spi_wr_ack;
else
block_read_valid <= 1'b0;
end
always@(posedge sys_clk or posedge rst)
begin
if(rst == 1'b1)
block_read_data <= 8'd0;
else if(state == S_READ && spi_wr_ack == 1'b1)
block_read_data <= data_recv;
end
endmodule
5.3 sd_card_sec_read_write
sd_card_sec_read_write 模块继续完成 SD 卡初始化，然后等待扇区读写指令，并完成扇区的
读写操作。 下图为模块的状态机转换图，首先发送 CMD0 命令，然后发送 CMD8 命令，再发送
CMD55，接着发送 ACMD41，如果应答正常， sd 卡初始化完成，等待扇区的读写。
代码如下：
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//===============================================================================
// Revision History:
// Date By Revision Change Description
//-------------------------------------------------------------------------------
// 2017/6/21 meisq 1.0 Original
//*******************************************************************************/
module sd_card_sec_read_write
#(
parameter SPI_LOW_SPEED_DIV = 248, // spi clk speed = clk speed /((SPI_LOW_SPEED_DIV + 2) * 2 )
parameter SPI_HIGH_SPEED_DIV = 0 // spi clk speed = clk speed /((SPI_HIGH_SPEED_DIV + 2) * 2 )
)
(
input clk,
input rst,
output reg sd_init_done,
input sd_sec_read,
input[31:0] sd_sec_read_addr,
output[7:0] sd_sec_read_data,
output sd_sec_read_data_valid,
output sd_sec_read_end,
input sd_sec_write,
input[31:0] sd_sec_write_addr,
input[7:0] sd_sec_write_data,
output sd_sec_write_data_req,
output sd_sec_write_end,
output reg[15:0] spi_clk_div,
output reg cmd_req,
input cmd_req_ack,
input cmd_req_error,
output reg[47:0] cmd,
output reg[7:0] cmd_r1,
output reg[15:0] cmd_data_len,
output reg block_read_req,
input block_read_valid,
input[7:0] block_read_data,
input block_read_req_ack,
output reg block_write_req,
output[7:0] block_write_data,
input block_write_data_rd,
input block_write_req_ack
);
reg[7:0] read_data;
reg[31:0] timer;
localparam S_IDLE = 0;
localparam S_CMD0 = 1;
localparam S_CMD8 = 2;
localparam S_CMD55 = 3;
localparam S_CMD41 = 4;
localparam S_CMD17 = 5;
localparam S_READ = 6;
localparam S_CMD24 = 7;
localparam S_WRITE = 8;
localparam S_ERR = 14;
localparam S_WRITE_END = 15;
localparam S_READ_END = 16;
localparam S_WAIT_READ_WRITE = 17;
localparam S_CMD16 = 18;
reg[4:0] state;
reg[31:0] sec_addr;
assign sd_sec_read_data_valid = (state == S_READ) && block_read_valid;
assign sd_sec_read_data = block_read_data;
assign sd_sec_read_end = (state == S_READ_END);
assign sd_sec_write_data_req = (state == S_WRITE) && block_write_data_rd;
assign block_write_data = sd_sec_write_data;
assign sd_sec_write_end = (state == S_WRITE_END);
always@(posedge clk or posedge rst)
begin
if(rst == 1'b1)
begin
state <= S_IDLE;
cmd_req <= 1'b0;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'd0;
cmd <= 48'd0;
spi_clk_div <= SPI_LOW_SPEED_DIV[15:0];
block_write_req <= 1'b0;
block_read_req <= 1'b0;
sec_addr <= 32'd0;
sd_init_done <= 1'b0;
end
else
case(state)
S_IDLE:
begin
state <= S_CMD0;
sd_init_done <= 1'b0;
spi_clk_div <= SPI_LOW_SPEED_DIV[15:0];
end
S_CMD0:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_CMD8;
cmd_req <= 1'b0;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h01;
cmd <= {8'd0,8'h00,8'h00,8'h00,8'h00,8'h95};
end
end
S_CMD8:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_CMD55;
cmd_req <= 1'b0;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd4;
cmd_r1 <= 8'h01;
cmd <= {8'd8,8'h00,8'h00,8'h01,8'haa,8'h87};
end
end
S_CMD55:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_CMD41;
cmd_req <= 1'b0;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h01;
cmd <= {8'd55,8'h00,8'h00,8'h00,8'h00,8'hff};
end
end
S_CMD41:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_CMD16;
cmd_req <= 1'b0;
sd_init_done <= 1'b1;
spi_clk_div <= SPI_HIGH_SPEED_DIV[15:0];
end
else if(cmd_req_ack)
begin
state <= S_CMD55;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h00;
cmd <= {8'd41,8'h40,8'h00,8'h00,8'h00,8'hff};
end
end
S_CMD16:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_WAIT_READ_WRITE;
cmd_req <= 1'b0;
sd_init_done <= 1'b1;
spi_clk_div <= SPI_HIGH_SPEED_DIV[15:0];
end
else if(cmd_req_ack)
begin
state <= S_CMD55;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h00;
cmd <= {8'd16,32'd512,8'hff};
end
end
S_WAIT_READ_WRITE:
begin
if(sd_sec_write == 1'b1)
begin
state <= S_CMD24;
sec_addr <= sd_sec_write_addr;
end
else if(sd_sec_read == 1'b1)
begin
state <= S_CMD17;
sec_addr <= sd_sec_read_addr;
end
spi_clk_div <= 16'd0;
end
S_CMD24:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_WRITE;
cmd_req <= 1'b0;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h00;
cmd <= {8'd24,sec_addr,8'hff};
end
end
S_WRITE:
begin
if(block_write_req_ack == 1'b1)
begin
block_write_req <= 1'b0;
state <= S_WRITE_END;
end
else
block_write_req <= 1'b1;
end
S_CMD17:
begin
if(cmd_req_ack & ~cmd_req_error)
begin
state <= S_READ;
cmd_req <= 1'b0;
end
else
begin
cmd_req <= 1'b1;
cmd_data_len <= 16'd0;
cmd_r1 <= 8'h00;
cmd <= {8'd17,sec_addr,8'hff};
end
end
S_READ:
begin
if(block_read_req_ack)
begin
state <= S_READ_END;
block_read_req <= 1'b0;
end
else
begin
block_read_req <= 1'b1;
end
end
S_WRITE_END:
begin
state <= S_WAIT_READ_WRITE;
end
S_READ_END:
begin
state <= S_WAIT_READ_WRITE;
end
default:
state <= S_IDLE;
endcase
end
endmodule
5.4 spi_master
这一模块用来完成SPI一个字节的读写。
spi master 状态机设计， 主要完成一个字节 spi 数据的读写，由于是全双工的，写一个字节的
同时也读一个字节。 首先空闲状态“IDLE”接收到写请求后进入“DCLK_IDLE”状态，这个状态为
spi 时钟沿变化保持一定的时间，用来控制 spi 时钟的周期，然后进入 spi 时钟沿的变化状态，一
个字节上升沿和下降沿一共 16 个数据沿。 在最后一个数据沿进入“LAST_HALF_CYCLE”状态，为
让最后一个沿也保持一定的时间，再进入应答状态，完成一次写请求。spi_master 模块中模拟了一个 spi 时钟，在状态机进入到‘DCLK_EDGE’时进行翻转。状态机图示如下：
代码如下：
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//==========================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------
// 2017/6/19 meisq 1.0 Original
//*************************************************************************/
module spi_master
(
input sys_clk,
input rst,
output nCS, //chip select (SPI mode)
output DCLK, //spi clock
output MOSI, //spi data output
input MISO, //spi input
input CPOL,
input CPHA,
input nCS_ctrl,
input[15:0] clk_div,
input wr_req,
output wr_ack,
input[7:0] data_in,
output[7:0] data_out
);
localparam IDLE = 0;
localparam DCLK_EDGE = 1;
localparam DCLK_IDLE = 2;
localparam ACK = 3;
localparam LAST_HALF_CYCLE = 4;
localparam ACK_WAIT = 5;
reg DCLK_reg;
reg[7:0] MOSI_shift;
reg[7:0] MISO_shift;
reg[2:0] state;
reg[2:0] next_state;
reg [15:0] clk_cnt;
reg[4:0] clk_edge_cnt;
assign MOSI = MOSI_shift[7];
assign DCLK = DCLK_reg;
assign data_out = MISO_shift;
assign wr_ack = (state == ACK);
assign nCS = nCS_ctrl;
always@(posedge sys_clk or posedge rst)
begin
if(rst)
state <= IDLE;
else
state <= next_state;
end
always@(*)
begin
case(state)
IDLE:
if(wr_req == 1'b1)
next_state <= DCLK_IDLE;
else
next_state <= IDLE;
DCLK_IDLE:
//half a SPI clock cycle produces a clock edge
if(clk_cnt == clk_div)
next_state <= DCLK_EDGE;
else
next_state <= DCLK_IDLE;
DCLK_EDGE:
//a SPI byte with a total of 16 clock edges
if(clk_edge_cnt == 5'd15)
next_state <= LAST_HALF_CYCLE;
else
next_state <= DCLK_IDLE;
//this is the last data edge
LAST_HALF_CYCLE:
if(clk_cnt == clk_div)
next_state <= ACK;
else
next_state <= LAST_HALF_CYCLE;
//send one byte complete
ACK:
next_state <= ACK_WAIT;
//wait for one clock cycle, to ensure that the cancel request signal
ACK_WAIT:
next_state <= IDLE;
default:
next_state <= IDLE;
endcase
end
always@(posedge sys_clk or posedge rst)
begin
if(rst)
DCLK_reg <= 1'b0;
else if(state == IDLE)
DCLK_reg <= CPOL;
else if(state == DCLK_EDGE)
DCLK_reg <= ~DCLK_reg;//SPI clock edge
end
//SPI clock wait counter
always@(posedge sys_clk or posedge rst)
begin
if(rst)
clk_cnt <= 16'd0;
else if(state == DCLK_IDLE || state == LAST_HALF_CYCLE)
clk_cnt <= clk_cnt + 16'd1;
else
clk_cnt <= 16'd0;
end
//SPI clock edge counter
always@(posedge sys_clk or posedge rst)
begin
if(rst)
clk_edge_cnt <= 5'd0;
else if(state == DCLK_EDGE)
clk_edge_cnt <= clk_edge_cnt + 5'd1;
else if(state == IDLE)
clk_edge_cnt <= 5'd0;
end
//SPI data output
always@(posedge sys_clk or posedge rst)
begin
if(rst)
MOSI_shift <= 8'd0;
else if(state == IDLE && wr_req)
MOSI_shift <= data_in;
else if(state == DCLK_EDGE)
if(CPHA == 1'b0 && clk_edge_cnt[0] == 1'b1)
MOSI_shift <= {MOSI_shift[6:0],MOSI_shift[7]};
else if(CPHA == 1'b1 && (clk_edge_cnt != 5'd0 && clk_edge_cnt[0] == 1'b0))
MOSI_shift <= {MOSI_shift[6:0],MOSI_shift[7]};
end
//SPI data input
always@(posedge sys_clk or posedge rst)
begin
if(rst)
MISO_shift <= 8'd0;
else if(state == IDLE && wr_req)
MISO_shift <= 8'h00;
else if(state == DCLK_EDGE)
if(CPHA == 1'b0 && clk_edge_cnt[0] == 1'b0)
MISO_shift <= {MISO_shift[6:0],MISO};
else if(CPHA == 1'b1 && (clk_edge_cnt[0] == 1'b1))
MISO_shift <= {MISO_shift[6:0],MISO};
end
endmodule
5.5 其余代码
5.5.1 sd_card_test
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//================================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------------
// 2017/6/19 meisq 1.0 Original
//*******************************************************************************/
module sd_card_test(
input clk,
input rst_n,
input key1,
output SD_nCS,
output SD_DCLK,
output SD_MOSI,
input SD_MISO,
output [5:0] seg_sel,
output [7:0] seg_data
);
parameter S_IDLE = 0;
parameter S_READ = 1;
parameter S_WRITE = 2;
parameter S_END = 3;
reg[3:0] state;
wire sd_init_done;
reg sd_sec_read;
wire[31:0] sd_sec_read_addr;
wire[7:0] sd_sec_read_data;
wire sd_sec_read_data_valid;
wire sd_sec_read_end;
reg sd_sec_write;
wire[31:0] sd_sec_write_addr;
reg [7:0] sd_sec_write_data;
wire sd_sec_write_data_req;
wire sd_sec_write_end;
reg[9:0] wr_cnt;
reg[9:0] rd_cnt;
wire button_negedge;
reg[7:0] read_data;
ax_debounce ax_debounce_m0
(
.clk (clk),
.rst (~rst_n),
.button_in (key1),
.button_posedge (),
.button_negedge (button_negedge),
.button_out ()
);
wire[6:0] seg_data_0;
seg_decoder seg_decoder_m0(
.bin_data (read_data[3:0]),
.seg_data (seg_data_0)
);
wire[6:0] seg_data_1;
seg_decoder seg_decoder_m1(
.bin_data (read_data[7:4]),
.seg_data (seg_data_1)
);
seg_scan seg_scan_m0(
.clk (clk),
.rst_n (rst_n),
.seg_sel (seg_sel),
.seg_data (seg_data),
.seg_data_0 ({1'b1,7'b1111_111}),
.seg_data_1 ({1'b1,7'b1111_111}),
.seg_data_2 ({1'b1,7'b1111_111}),
.seg_data_3 ({1'b1,7'b1111_111}),
.seg_data_4 ({1'b1,seg_data_1}),
.seg_data_5 ({sd_init_done,seg_data_0})
);
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
wr_cnt <= 10'd0;
else if(state == S_WRITE)
begin
if(sd_sec_write_data_req == 1'b1)
wr_cnt <= wr_cnt + 10'd1;
end
else
wr_cnt <= 10'd0;
end
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
rd_cnt <= 10'd0;
else if(state == S_READ)
begin
if(sd_sec_read_data_valid == 1'b1)
rd_cnt <= rd_cnt + 10'd1;
end
else
rd_cnt <= 10'd0;
end
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
read_data <= 8'd0;
else if(state == S_READ)
begin
if(sd_sec_read_data_valid == 1'b1 && rd_cnt == 10'd0)
read_data <= sd_sec_read_data;
end
else if(state == S_END && button_negedge == 1'b1)
read_data <= read_data + 8'd1;
end
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
sd_sec_write_data <= 8'd0;
else if(sd_sec_write_data_req)
sd_sec_write_data <= read_data + wr_cnt[7:0];
end
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
begin
state <= S_IDLE;
sd_sec_read <= 1'b0;
sd_sec_write <= 1'b0;
end
else if(sd_init_done == 1'b0)
begin
state <= S_IDLE;
end
else
case(state)
S_IDLE:
begin
state <= S_READ;
end
S_WRITE:
begin
if(sd_sec_write_end == 1'b1)
begin
sd_sec_write <= 1'b0;
state <= S_READ;
end
else
sd_sec_write <= 1'b1;
end
S_READ:
begin
if(sd_sec_read_end == 1'b1)
begin
state <= S_END;
sd_sec_read <= 1'b0;
end
else
begin
sd_sec_read <= 1'b1;
end
end
S_END:
begin
if(button_negedge == 1'b1)
state <= S_WRITE;
end
default:
state <= S_IDLE;
endcase
end
sd_card_top sd_card_top_m0(
.clk (clk ),
.rst (~rst_n ),
.SD_nCS (SD_nCS ),
.SD_DCLK (SD_DCLK ),
.SD_MOSI (SD_MOSI ),
.SD_MISO (SD_MISO ),
.sd_init_done (sd_init_done ),
.sd_sec_read (sd_sec_read ),
.sd_sec_read_addr (sd_sec_read_addr ),
.sd_sec_read_data (sd_sec_read_data ),
.sd_sec_read_data_valid (sd_sec_read_data_valid ),
.sd_sec_read_end (sd_sec_read_end ),
.sd_sec_write (sd_sec_write ),
.sd_sec_write_addr (sd_sec_write_addr ),
.sd_sec_write_data (sd_sec_write_data ),
.sd_sec_write_data_req (sd_sec_write_data_req ),
.sd_sec_write_end (sd_sec_write_end )
);
endmodule
5.5.2 ax_debounce
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//================================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------------
// 2017/5/3 meisq 1.0 Original
//*******************************************************************************/
`timescale 1 ns / 100 ps
module ax_debounce
(
input clk,
input rst,
input button_in,
output reg button_posedge,
output reg button_negedge,
output reg button_out
);
---------------- internal constants --------------
parameter N = 32 ; // debounce timer bitwidth
parameter FREQ = 50; //model clock :Mhz
parameter MAX_TIME = 20; //ms
localparam TIMER_MAX_VAL = MAX_TIME * 1000 * FREQ;
---------------- internal variables ---------------
reg [N-1 : 0] q_reg; // timing regs
reg [N-1 : 0] q_next;
reg DFF1, DFF2; // input flip-flops
wire q_add; // control flags
wire q_reset;
reg button_out_d0;
------------------------------------------------------
contenious assignment for counter control
assign q_reset = (DFF1 ^ DFF2); // xor input flip flops to look for level chage to reset counter
assign q_add = ~(q_reg == TIMER_MAX_VAL); // add to counter when q_reg msb is equal to 0
combo counter to manage q_next
always @ ( q_reset, q_add, q_reg)
begin
case( {q_reset , q_add})
2'b00 :
q_next <= q_reg;
2'b01 :
q_next <= q_reg + 1;
default :
q_next <= { N {1'b0} };
endcase
end
Flip flop inputs and q_reg update
always @ ( posedge clk or posedge rst)
begin
if(rst == 1'b1)
begin
DFF1 <= 1'b0;
DFF2 <= 1'b0;
q_reg <= { N {1'b0} };
end
else
begin
DFF1 <= button_in;
DFF2 <= DFF1;
q_reg <= q_next;
end
end
counter control
always @ ( posedge clk or posedge rst)
begin
if(rst == 1'b1)
button_out <= 1'b1;
else if(q_reg == TIMER_MAX_VAL)
button_out <= DFF2;
else
button_out <= button_out;
end
always @ ( posedge clk or posedge rst)
begin
if(rst == 1'b1)
begin
button_out_d0 <= 1'b1;
button_posedge <= 1'b0;
button_negedge <= 1'b0;
end
else
begin
button_out_d0 <= button_out;
button_posedge <= ~button_out_d0 & button_out;
button_negedge <= button_out_d0 & ~button_out;
end
end
endmodule
5.5.3 seg_decoder
//
// //
// //
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//==========================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------
// 2017/6/19 meisq 1.0 Original
//*************************************************************************/
module seg_decoder
(
input[3:0] bin_data, // bin data input
output reg[6:0] seg_data // seven segments LED output
);
always@(*)
begin
case(bin_data)
4'd0:seg_data <= 7'b100_0000;
4'd1:seg_data <= 7'b111_1001;
4'd2:seg_data <= 7'b010_0100;
4'd3:seg_data <= 7'b011_0000;
4'd4:seg_data <= 7'b001_1001;
4'd5:seg_data <= 7'b001_0010;
4'd6:seg_data <= 7'b000_0010;
4'd7:seg_data <= 7'b111_1000;
4'd8:seg_data <= 7'b000_0000;
4'd9:seg_data <= 7'b001_0000;
4'ha:seg_data <= 7'b000_1000;
4'hb:seg_data <= 7'b000_0011;
4'hc:seg_data <= 7'b100_0110;
4'hd:seg_data <= 7'b010_0001;
4'he:seg_data <= 7'b000_0110;
4'hf:seg_data <= 7'b000_1110;
default:seg_data <= 7'b111_1111;
endcase
end
endmodule
5.5.4 seg_scan
// Author: meisq //
// msq@qq.com //
// ALINX(shanghai) Technology Co.,Ltd //
// heijin //
// WEB: http://www.alinx.cn/ //
// BBS: http://www.heijin.org/ //
// //
//
// //
// Copyright (c) 2017,ALINX(shanghai) Technology Co.,Ltd //
// All rights reserved //
// //
// This source file may be used and distributed without restriction provided //
// that this copyright statement is not removed from the file and that any //
// derivative work contains the original copyright notice and the associated //
// disclaimer. //
// //
//
//==========================================================================
// Revision History:
// Date By Revision Change Description
//--------------------------------------------------------------------------
// 2017/6/19 meisq 1.0 Original
//*************************************************************************/
module seg_scan(
input clk,
input rst_n,
output reg[5:0] seg_sel, //digital led chip select
output reg[7:0] seg_data, //eight segment digital tube output,MSB is the decimal point
input[7:0] seg_data_0,
input[7:0] seg_data_1,
input[7:0] seg_data_2,
input[7:0] seg_data_3,
input[7:0] seg_data_4,
input[7:0] seg_data_5
);
parameter SCAN_FREQ = 200; //scan frequency
parameter CLK_FREQ = 50000000; //clock frequency
parameter SCAN_COUNT = CLK_FREQ /(SCAN_FREQ * 6) - 1;
reg[31:0] scan_timer; //scan time counter
reg[3:0] scan_sel; //Scan select counter
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
begin
scan_timer <= 32'd0;
scan_sel <= 4'd0;
end
else if(scan_timer >= SCAN_COUNT)
begin
scan_timer <= 32'd0;
if(scan_sel == 4'd5)
scan_sel <= 4'd0;
else
scan_sel <= scan_sel + 4'd1;
end
else
begin
scan_timer <= scan_timer + 32'd1;
end
end
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
begin
seg_sel <= 6'b111111;
seg_data <= 8'hff;
end
else
begin
case(scan_sel)
//first digital led
4'd0:
begin
seg_sel <= 6'b11_1110;
seg_data <= seg_data_0;
end
//second digital led
4'd1:
begin
seg_sel <= 6'b11_1101;
seg_data <= seg_data_1;
end
//...
4'd2:
begin
seg_sel <= 6'b11_1011;
seg_data <= seg_data_2;
end
4'd3:
begin
seg_sel <= 6'b11_0111;
seg_data <= seg_data_3;
end
4'd4:
begin
seg_sel <= 6'b10_1111;
seg_data <= seg_data_4;
end
4'd5:
begin
seg_sel <= 6'b01_1111;
seg_data <= seg_data_5;
end
default:
begin
seg_sel <= 6'b11_1111;
seg_data <= 8'hff;
end
endcase
end
end
endmodule
6 实验结果
下载实验程序后，可以看到数码管显示一个数字，这个数字是存储在 sd 卡中第一扇区的第一个数据，数据是随机的，这个时候按键 KEY1 按下，数字加一，并写入了 sd 卡，再次下载程序，可以看到直接显示更新后的数据。
相关文章：
Verilog：【8】基于FPGA实现SD NAND FLASH的SPI协议读写
Verilog：【8】基于FPGA实现SD NAND FLASH的SPI协议读写 在此介绍的是使用FPGA实现SD NAND FLASH的读写操作，以雷龙发展提供的CS创世SD NAND FLASH样品为例，分别讲解电路连接、读写时序与仿真和实验结果。 目录 1 FLASH背景介绍 2 样品申请 3…...
目标检测-RT-DETR
RT-DETR (Real-Time Detection Transformer) 是一种结合了 Transformer 和实时目标检测的创新模型架构。它旨在解决现有目标检测模型在速度和精度之间的权衡问题，通过引入高效的 Transformer 模块和优化的检测头，提升了模型的实时性和准确性。RT-DETR 可…...
业务资源管理模式语言09
示例： 图13 表示了QuoteTheMaintenance 模式的一个实例，在汽车修理店系统中，其中“Vehicle”扮演“Resource”，“Repair Quotation”扮演“Maintenance Quotation”，“Repair shop branch”扮演“Source-party”&…...
Spring Boot + Vue 多级目录的构建详解
1. 背景介绍 1.1 为何选择 Spring Boot Vue？ 在现代 Web 开发中，前后端分离已成为一种标准实践。Spring Boot 提供了强大的后端开发能力，尤其在构建企业级应用时，其轻量级、高效性和丰富的生态系统让开发者如虎添翼。而 Vue.js…...
Android的Launch
看了一下资料，其实差别并不像一般的bootloader之类那么大。基本上还是和普通的APK程序差不多，基本上是AMS启动的第一个带界面的程序，这个界面也是常规的开发模式。可以设置各种view，可以设置背景。 然后在这个程序中，…...
Deep Ocr
1.圈出内容,文本那里要有内容.然后你保存,并导出数据集. 2.找出deep_ocr_recognition_training_workflow.hdev 文件.修改“DatasetFilename : Test.hdict” 310行 write_deep_ocr (DeepOcrHandle, BestModelDeepOCRFilename) 3.推理test.hdev 但发现很慢，没有mlp…...
图片验证码
导入依赖 <dependencies><dependency><groupId>cn.hutool</groupId><artifactId>hutool-all</artifactId><version>5.8.25</version></dependency> </dependencies> 代码 Service public class ValidateCodeServi…...
004: VTK读入数据---vtkImageData详细说明
VTK医学图像处理---vtkImageData类 目录 VTK医学图像处理---vtkImageData类 简介： 1 Mricro软件的安装和使用 (1) Mricro安装 (2) Mricro转换DICOM为裸数据 2 从硬盘读取数据到vtkImageData 3 vtkImageData转RGB或RGBA格式 4 练习 总结 简介：…...
分割千万级，将大文件分割为小件 csv
依赖 <dependency><groupId>commons-io</groupId><artifactId>commons-io</artifactId><version>2.9.0</version></dependency> package com.topnet.controller;import com.topnet.utils.R; import lombok.extern.slf4j.Slf4…...
SQL COUNT() 函数深入解析
SQL COUNT() 函数深入解析 SQL（Structured Query Language）是一种用于管理关系数据库管理系统（RDBMS）的标准编程语言。在SQL中，COUNT() 函数是一个常用的聚合函数，用于计算数据表中的行数或特定列的值数量…...
vue3和vue2的双向绑定原理
Vue 的双向绑定是其核心特性之一，允许数据和视图之间保持同步。在 Vue 2 和 Vue 3 中，双向绑定的实现原理有所不同。以下是两者的原理对比： Vue 2 的双向绑定原理 在 Vue 2 中，双向绑定是通过以下机制实现的： 响应式…...
[C++]刷题
作者主页： 作者主页 本篇博客专栏：C 创作时间 ：2024年6月20日 最后： 十分感谢你可以耐着性子把它读完和我可以坚持写到这里，送几句话，对你，也对我： 1.一个冷知识： …...
职称评审中，论文发表要求？
无论是医生、教师或其他等职业，职称评审无疑是一个非常重要的环节。而职称评审中的论文发表则是评定我们专业能力的重要一环，可如何才能让自己辛苦撰写的的论文被发表，达到论文发表都有哪些要求呢？ 一、选题要新颖 编辑和审稿人…...
连续信号的matlab表示
复习信号与系统以及matlab 在matlab中连续信号使用较小的采样间隔来表四 1.单位阶跃信号 阶跃信号:一个理想的单位阶跃信号在时间 t 0 之前值为0，在 t 0 及之后值突然变为常数 A（通常取 A 1） %matlab表示连续信号,是让信号的采样间隔很小…...
centos7.9搭建mysql5.6主从
mysql5.6 搭建数据库配置主从 搭建数据库 官网下载软件包后上传 基于centos7.9搭建mysql5.6.42 [rootmysql02 ~]# ls anaconda-ks.cfg init.sh MySQL-5.6.42-1.el7.x86_64.rpm-bundle.tar解压 tar -xf MySQL-5.6.42-1.el7.x86_64.rpm-bundle.tar -C /opt/[rootmysql02 ~]…...
C#通过ACE OLEDB驱动程序访问 Access和 Excel
ACE 代表 Access Connectivity Engine。它是 Microsoft 提供的一组组件，用于访问和操作 Microsoft Access 数据库以及其他类似的文件格式，如 Excel 工作簿。ACE 主要包括以下几部分： ACE OLEDB 驱动程序：用于通过 OLE DB 提供程序…...
智能新纪元：GPT-Next引领的AI革命及其跨领域应用
GPT-Next：性能的百倍提升 在当今这个科技日新月异的时代，人工智能（AI）无疑是最具活力和变革性的领域之一。最近，OpenAI在KDDI峰会上宣布了一项激动人心的消息：他们即将推出名为“GPT-Next”的新一代语言模…...
Nexus配置npm私服
1，配置npm-hub 2，配置proxy-npm 3，配置group-npm 4，配置local-npm 5，配置淘宝...
《OpenCV计算机视觉》—— 图像轮廓检测与绘制
文章目录 一、轮廓的检测二、轮廓的绘制图像轮廓检测与绘制的代码实现 三、轮廓的近似 一、轮廓的检测 轮廓检测是指在包含目标和背景的数字图像中，忽略背景和目标内部的纹理以及噪声干扰的影响，采用一定的技术和方法来实现目标轮廓提取的过程注意:做轮…...
Spark-Yarn模式如何配置历史服务器
在Spark程序结束之后我们也想看到运行过程怎么办？ Yarn模式下，通过以下步骤配置历史服务器即可: mv spark-defaults.conf.template spark-defaults.conf修改spark-default.conf 文件，配置日志存储路径 spark.eventLog.enabled true spark.…...
Maven的安装
一、安装 压缩包解压完的目录如下所示（此处为绿色免安装版）： （其余三个文件是针对Maven版本，第三方软件等简要介绍） 二、环境变量 前提： jdk最低版本为JAVA7（即jdk17）…...
iOS——APP启动流程
APP启动 APP启动主要分为两个阶段：pre-main和main之后，而APP的启动优化也主要是在这两个阶段进行的。 main之后的优化：1. 减少不必要的任务，2.必要的任务延迟执行，例如放在控制器界面等等。 APP启动的大致过程&#…...
LLM模型：代码讲解Transformer运行原理
视频讲解、获取源码：LLM模型：代码讲解Transformer运行原理(1)_哔哩哔哩_bilibili 1 训练保存模型文件 2 模型推理 3 推理代码 import torch import tiktoken from wutenglan_model import WutenglanModelimport pyttsx3# 设置设备为CUDA（如果…...
虚幻引擎VR游戏开发02 | 性能优化设置
常识：VR需要保持至少90 FPS的刷新率，以避免用户体验到延迟或晕眩感。以下是优化性能的一系列设置（make sure the frame rate does not drop below a certain threshold） In project setting-> （以下十个设置都在pr…...
Web应用监控：URL事务监测指标解读
监控易是一款功能强大的IT监控软件，它能够实时监控各种IT资源和应用的运行状态，确保业务的连续性和稳定性。在Web应用监控方面，监控易提供了URL事务监测功能，通过模拟用户访问流程，监测整个事务的执行过程和性能表现。…...
redis之缓存淘汰策略
1.查看redis的最大占用内存 使用redis-cli命令连接redis服务端，输入命令：config get maxmemory 输出的值为0，0代表redis的最大占用内存等同于服务器的最大内存。 2.设置redis的最大占用内存 编辑redis的配置文件，并重启redis服务…...
CMake/C++：一个日志库spdlog
项目仓库 GitHub - gabime/spdlog: Fast C logging library.Fast C logging library. Contribute to gabime/spdlog development by creating an account on GitHub.https://github.com/gabime/spdlog 知乎参考贴 https://zhuanlan.zhihu.com/p/674073158 先将仓库clone一下 然…...
rig——管理不同R语言版本的工具
在Python中，我可以用Conda去管理多个版本的Python，包括一些Python模块，因此想在R语言中也找一个类似的工具。 之前在Mac上，有一个名为 Rswitch 的R语言版本管理工具，可以管理不同版本的R以及相应的R包。 现在想在Win…...
Java内存模型详解
1. 引言 在Java中，内存模型是非常重要的概念，它涉及到线程之间如何共享数据以及保证数据的一致性。了解Java内存模型对于开发高质量的多线程程序是至关重要的。 本篇博客将详细介绍Java内存模型的概念、原则、规则以及相关的概念和术语。同时ÿ…...
空气能热泵热水器
空气能热泵热水器压缩机把低温低压气态冷媒转换成高压高温气态，压缩机压缩功能转化的热量为q1，高温高压的气态冷媒与水进行热交换，高压的冷媒在常温下被冷却、冷凝为液态。这过程中，冷媒放出热量用来加热水，使水升温变…...
