RC低通滤波器和LR低通滤波器，LC低通滤波器该怎么选择

news 2026/4/1 5:40:10

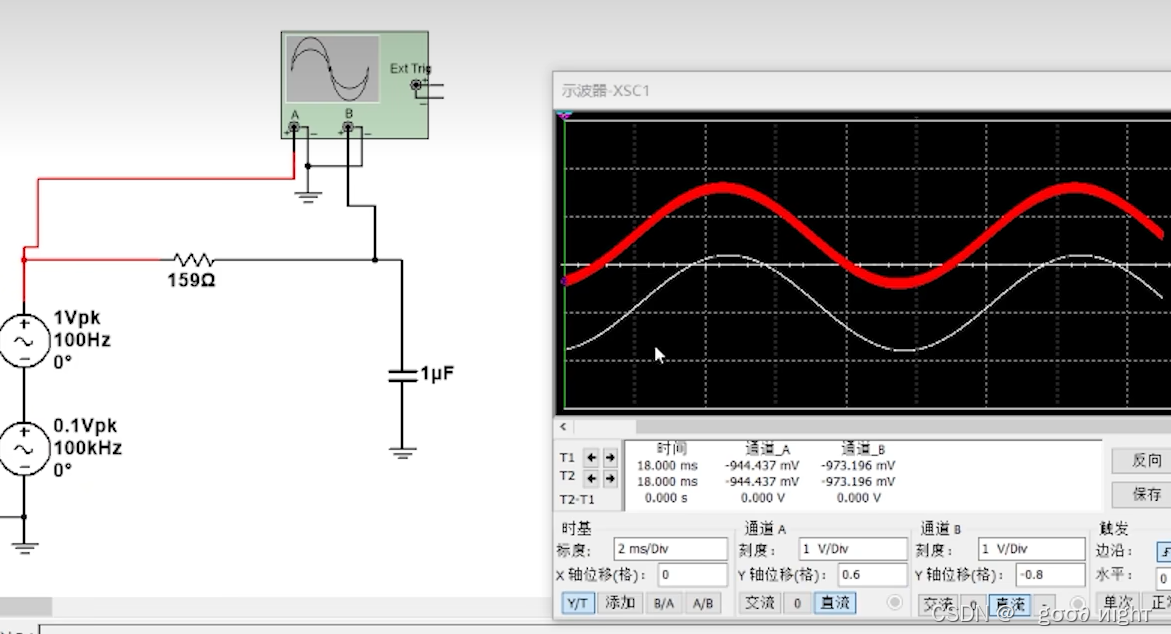

这是RC低通滤波器利用电容两端的电压不能突变可以滤除高频噪声

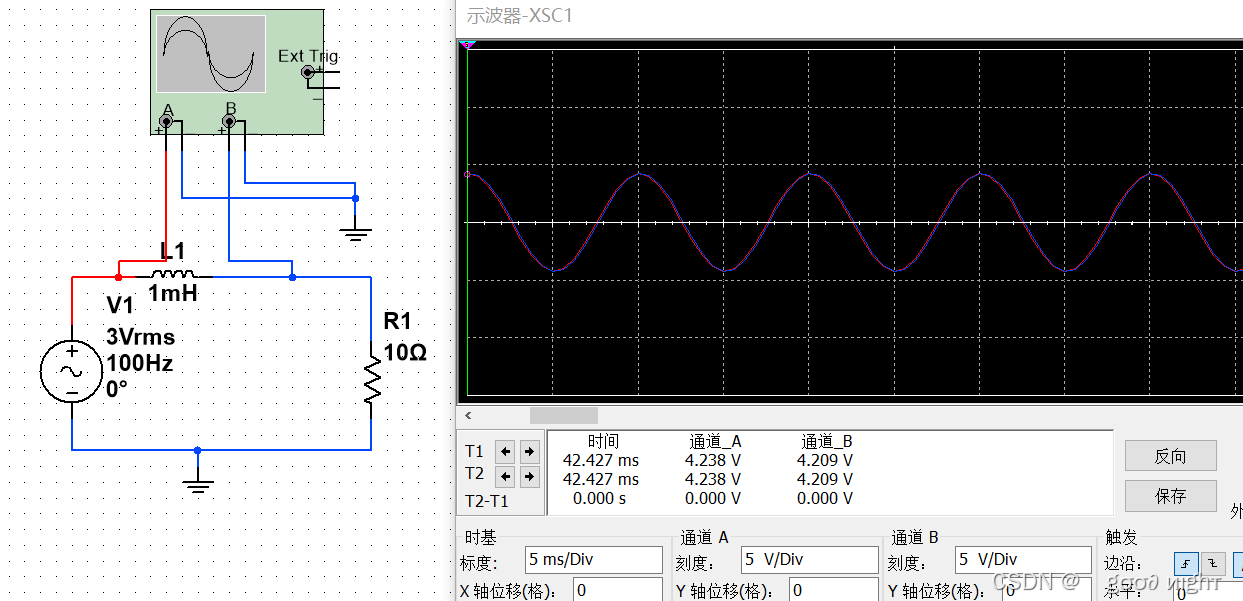

这是LR低通滤波器利用流过电感的电流不能突变也可以滤除高频噪声

那么问题来了两个低通滤波器，该怎么选择呢还是随便选一个就好？

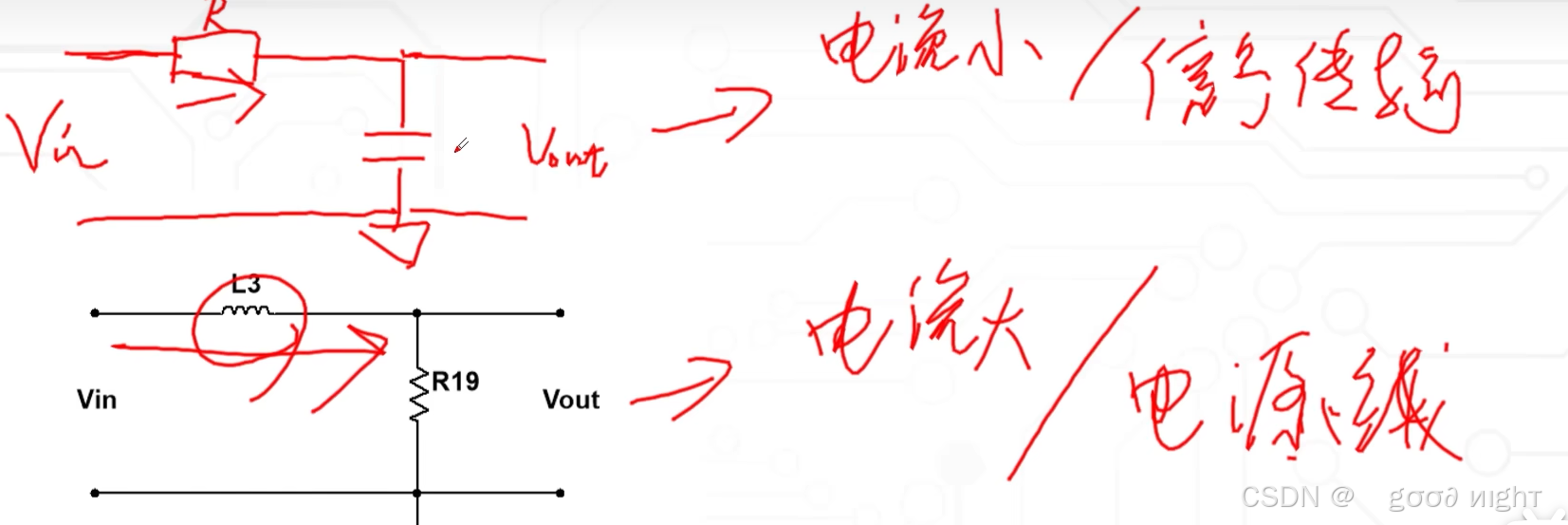

RC电路：因为电流电阻会发热耗能，所以RC低通滤波器只能工作在小电流，如果工作在大电流的情况小首先是会发热其次是电路损耗高。通常用作信号线的滤波

LR电路：电感不耗能所以可以工作在电流大的场景，比如电源线的滤波

还有的小伙伴和我说，老是会忘记RC,CR,RL,LR他们到底低通还是高通

其实在这四种模型里面：输出电容C就是低通。输出电感L就是高通

所以RC低通，CR高通；LR低通，RL高通   简简单单

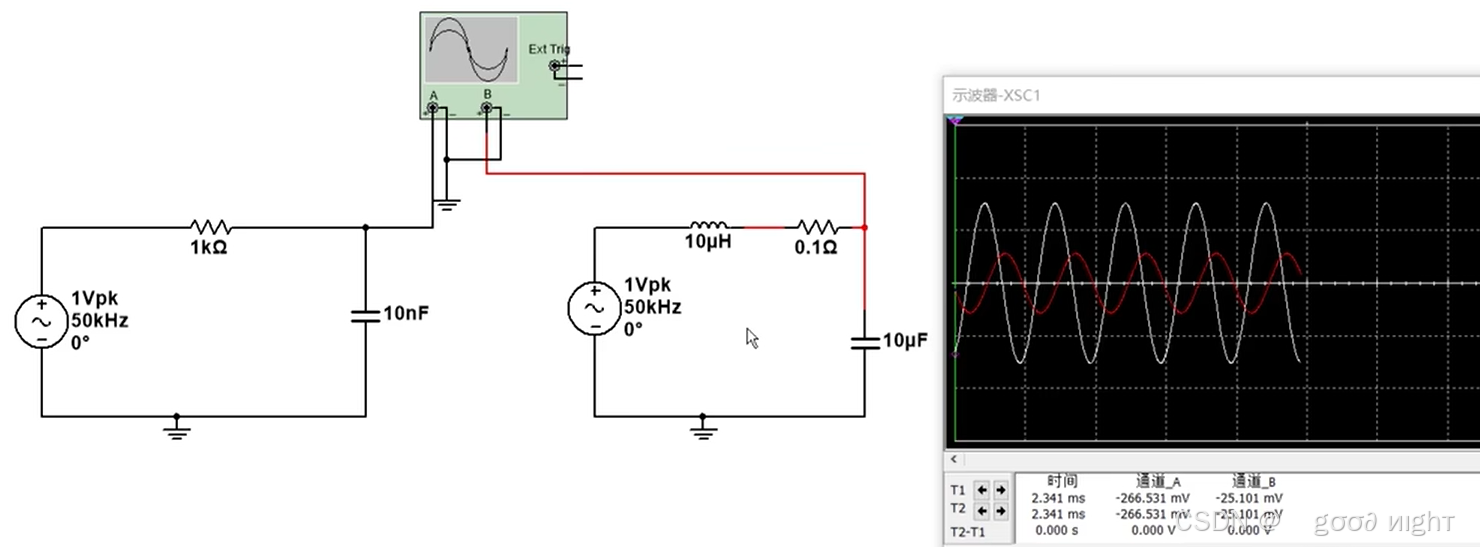

其实对于滤波电路效果最好的是LC低通滤波器

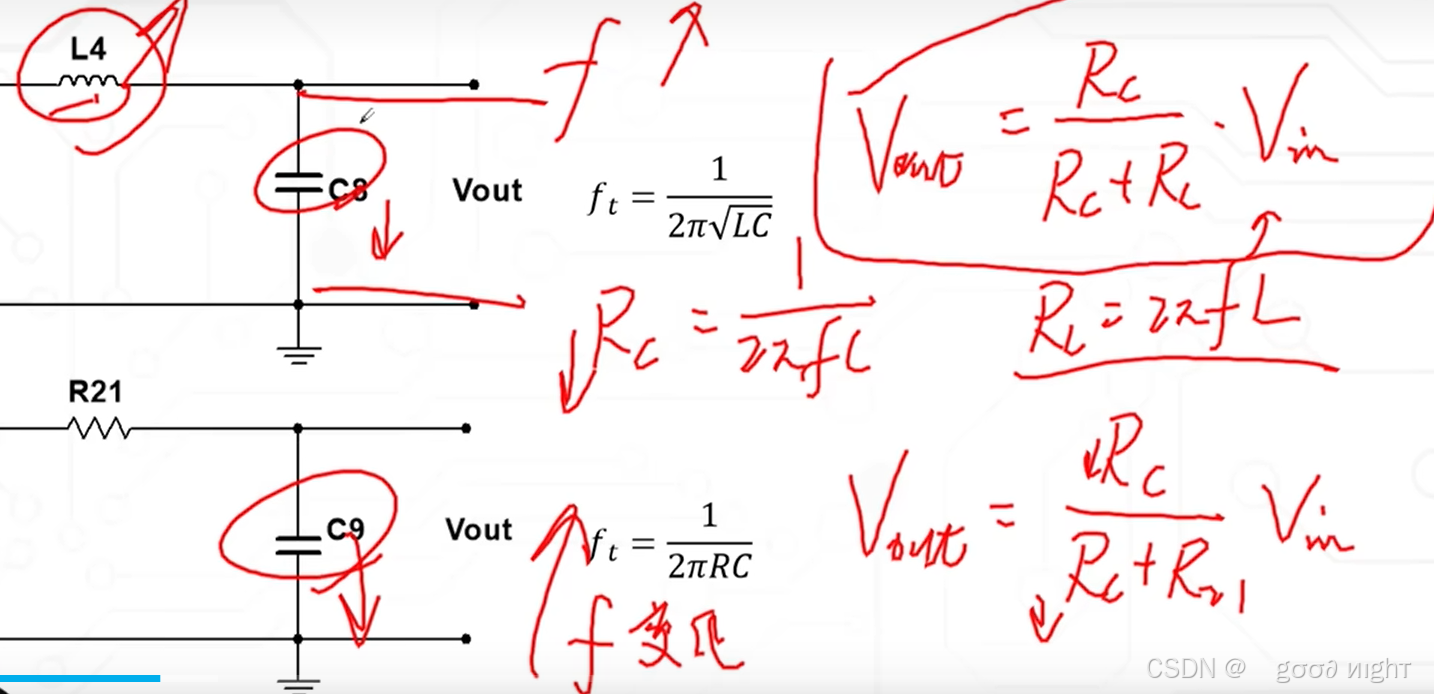

原理是LC低通滤波不仅仅是RC在减小，而且RL在增大，变化量比RC大所以滤波好

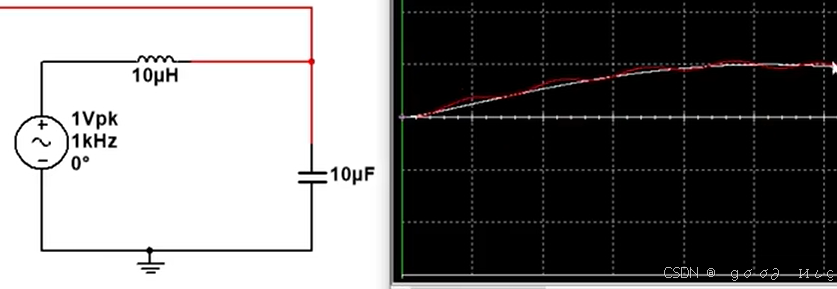

但是LC滤波器存在一个谐振频率，如果不解决反而会放大电压，

预留一个LC谐振电阻就可以目的就是让后面回路频率远离截止频率，远离的适合谐振放大就没有了
