SD卡模块布局布线设计

news 2025/11/19 3:53:29

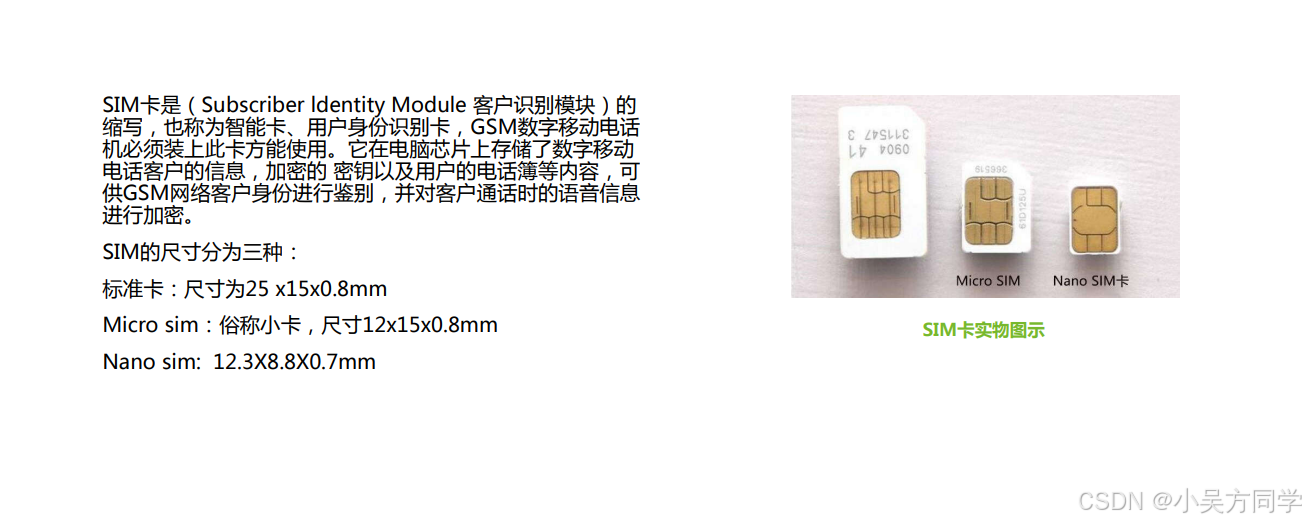

1、SD/TF/SIM卡的定义

在这里插入图片描述
在这里插入图片描述

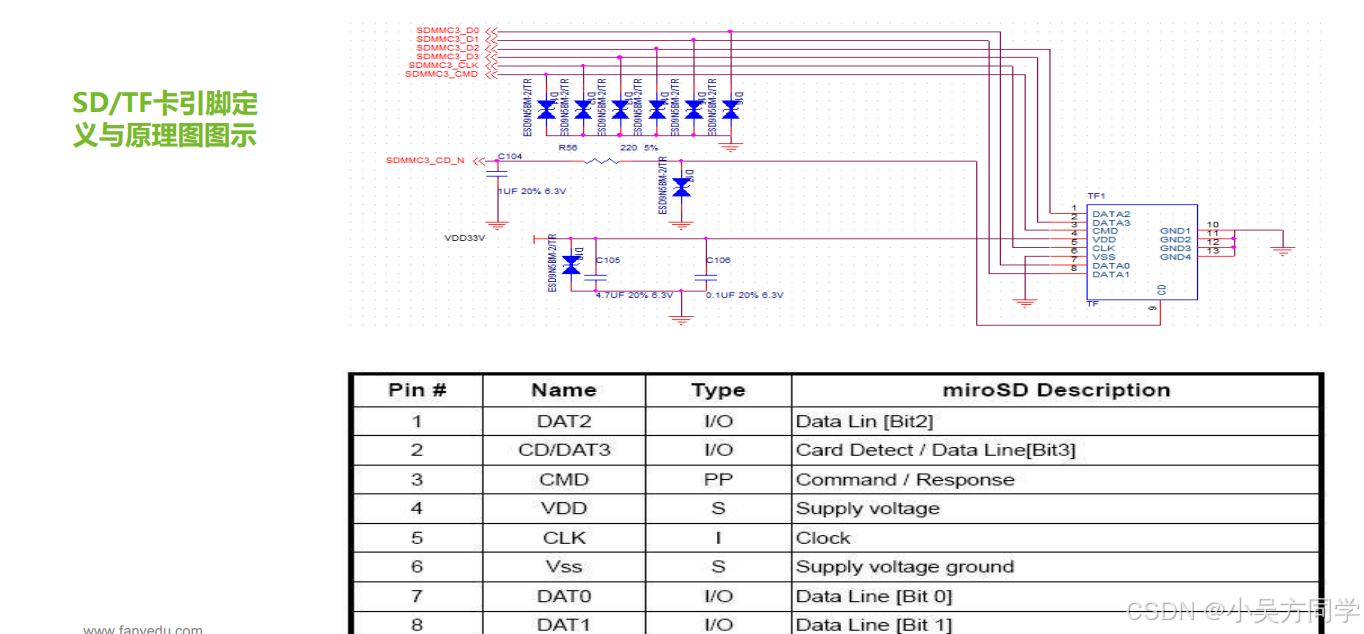

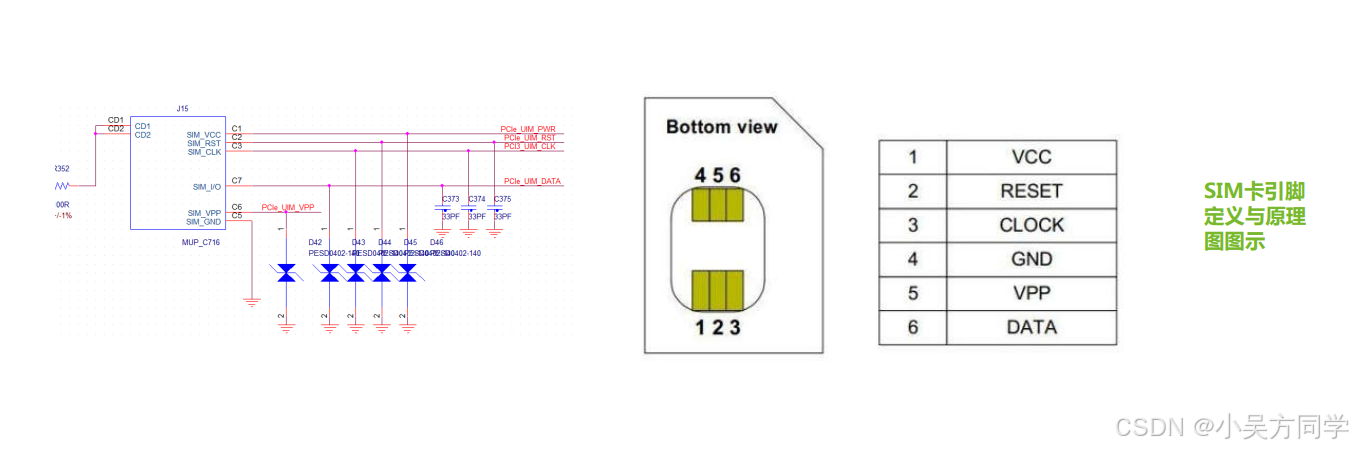

2、SD/TF/SIM卡模块引脚定义以及图示

在这里插入图片描述
在这里插入图片描述

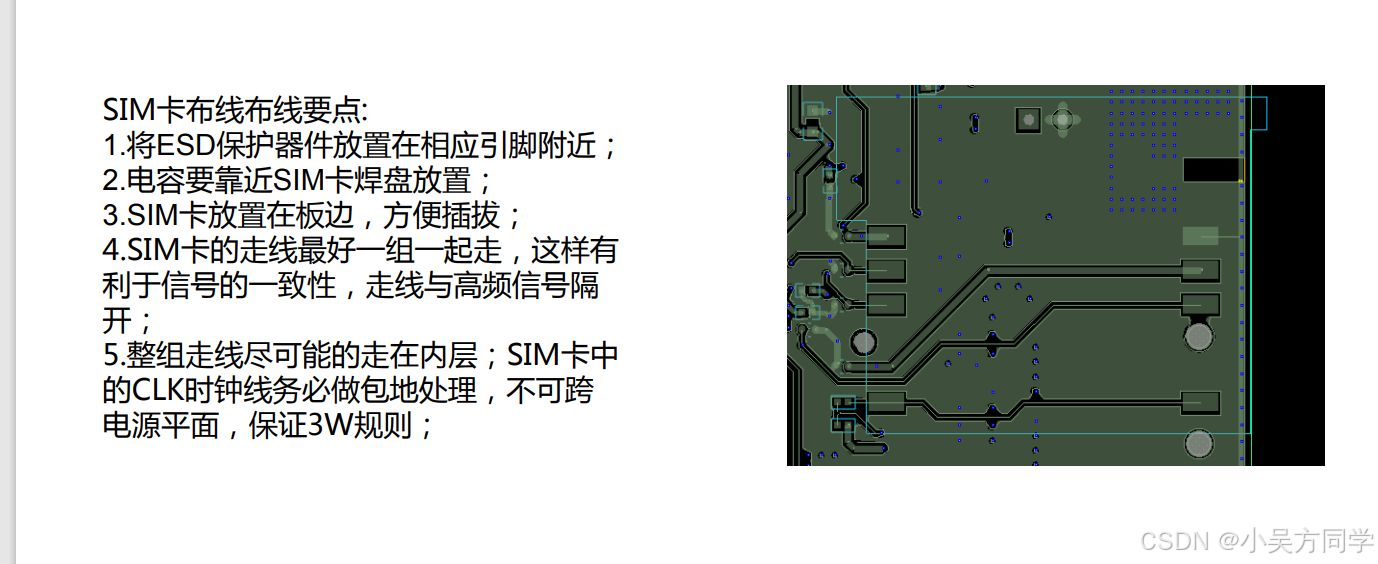

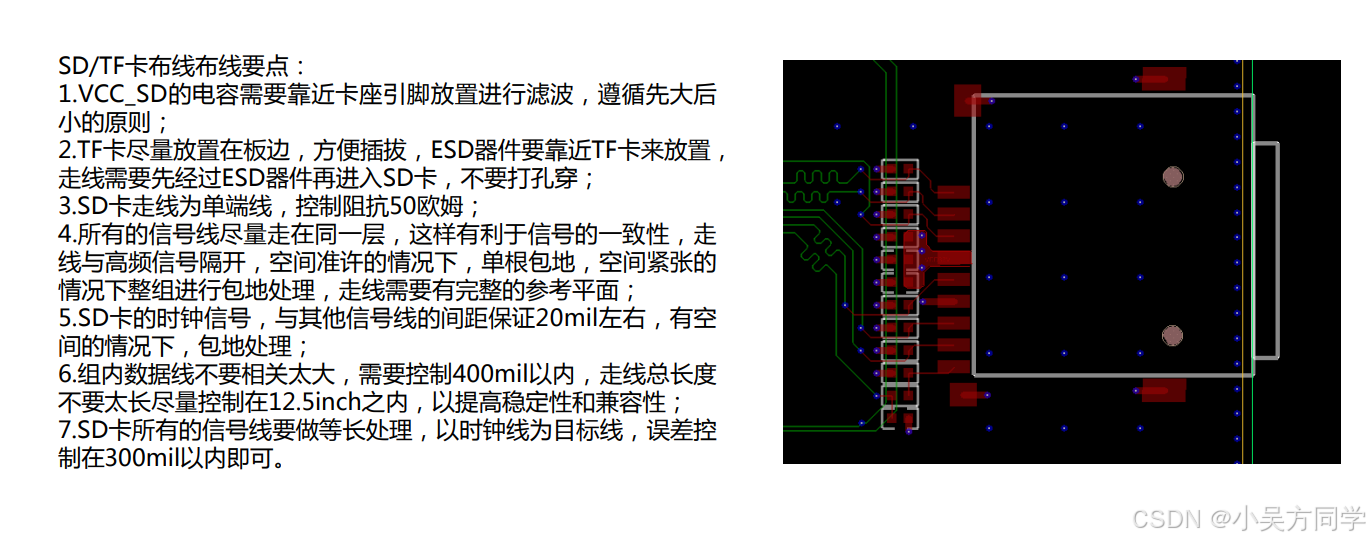

3、SD/TF/SIM卡接口布局和布线

在这里插入图片描述
在这里插入图片描述

4、小结

1、BGA两线交叉时，可以在源头将两线互相短路连接，然后再输出口删除一小节线，然后CHRL+X/V，这样就可以换两条线的网络，最终就不会相交。

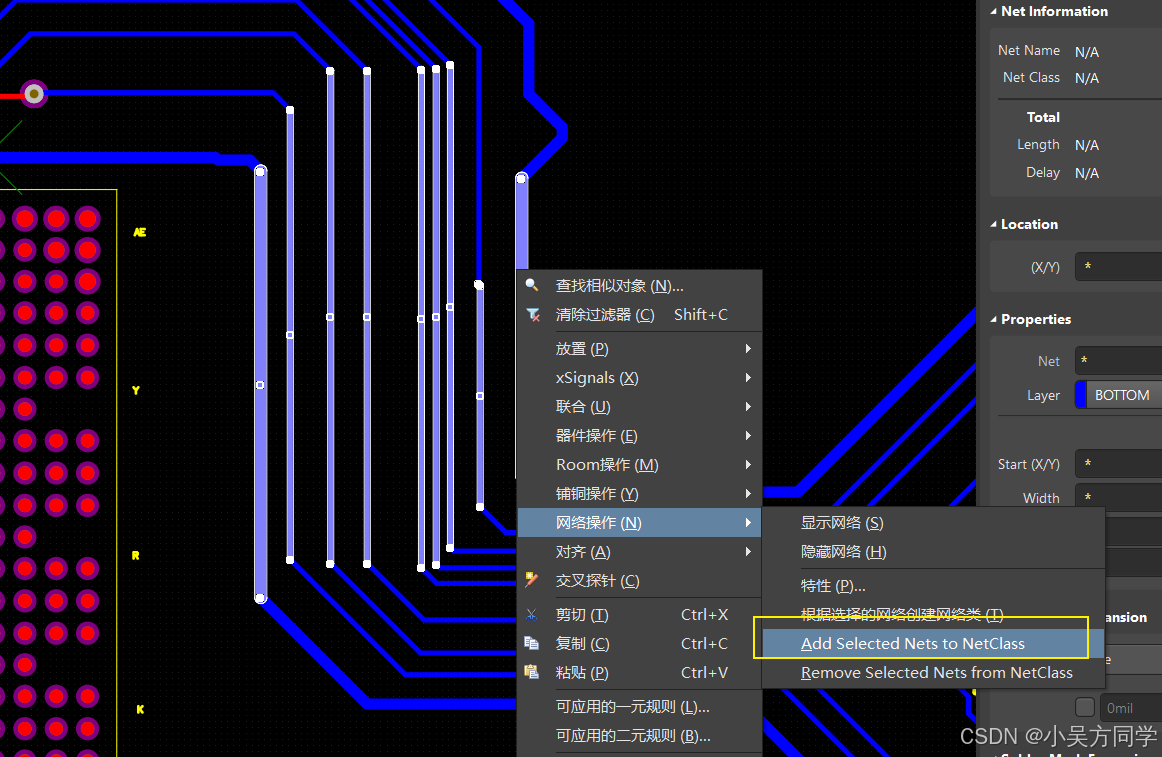

2、先建立以后类，然后布线，最终选择需要等长的线，一起加入到类中看线长。
在这里插入图片描述

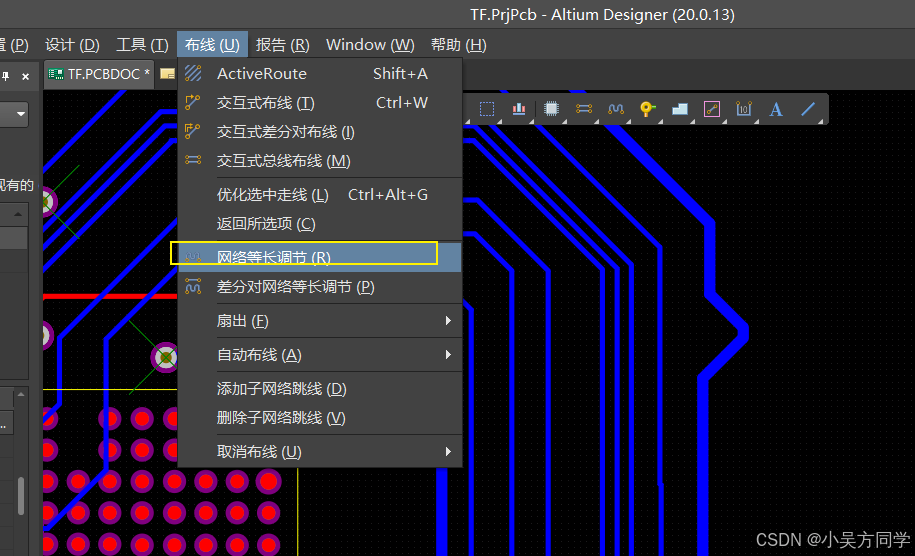

然后等长调节
在这里插入图片描述
3、注意输入口信号先经过静电器件

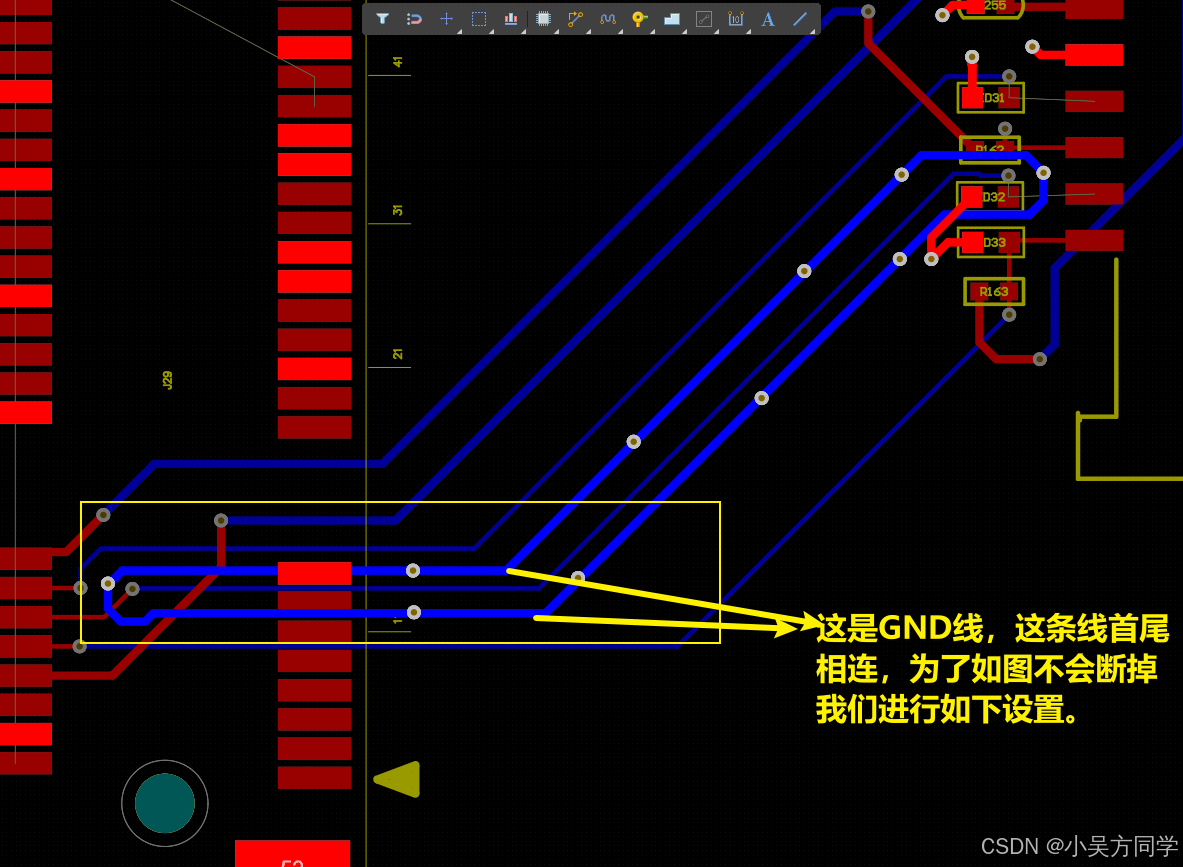

4、注意必须对信号包地，包地线如果首尾相连，线会断掉，我们需要如下设置。
如图首尾相连
在这里插入图片描述

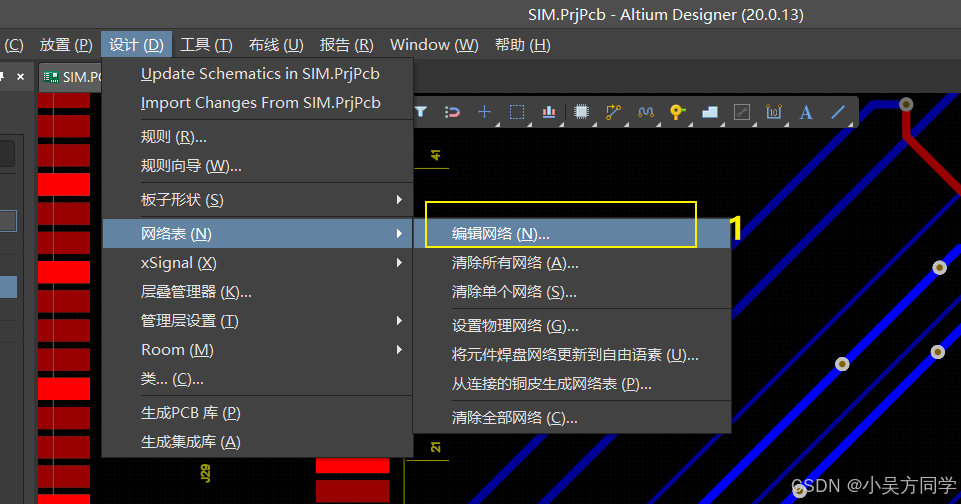

操作如下：在这里插入图片描述

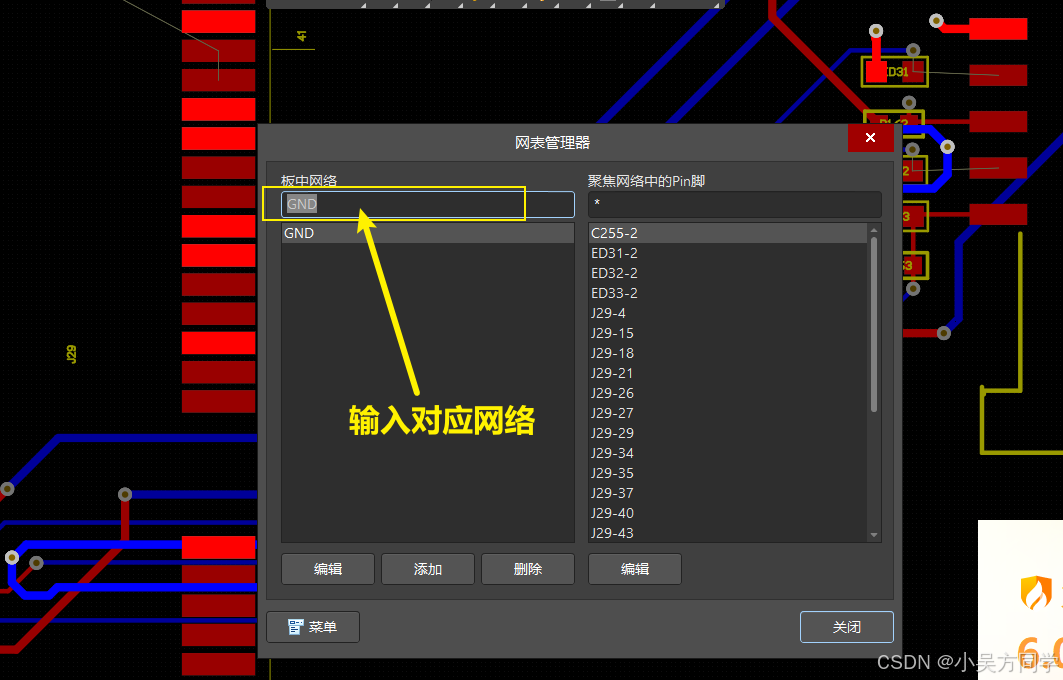

输入不想断的线条网络
在这里插入图片描述
双击进入
在这里插入图片描述
