计算机体系结构量化研究方法【2】高速缓存Cache

1.计算机存储层次结构

计算机存储层次结构可以看作是一个金字塔，越靠上层，容量越小，速度越快

• L0：寄存器----CPU的寄存器保存着Cache取出的字，你要玩过单片机对这个肯定不陌生
• L1：高速缓存SRAM----L1中保存着L2取出的缓存行
• L2：高速缓存SRAM----L2中保存着L3取出的缓存行
• L3：高速缓存SRAM----L3中保存着主存中取出的缓存行，L1-L3也就是我们常说的三级缓存，用的都是SRAM芯片实现，速度快
• L4：主存DRAM----主存保存着从本地磁盘取出的磁盘块，用的是DRAM芯片实现
• L5：本地磁盘----保存着从远程网络或者服务器磁盘上取出的文件
• L6：远程二级存储----如web服务器

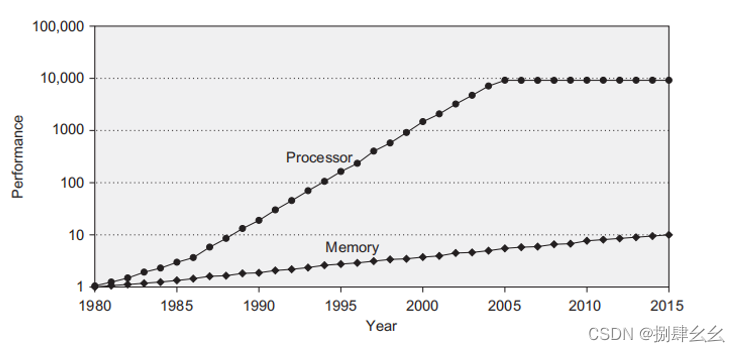

那为什么需要缓存呢？我看下面的一张图，此图说明了处理器的性能发展远远比内存性能的发展要快，而处理器访问内存的速度会因为性能差太大而降低，因此出现了高速缓存Cache

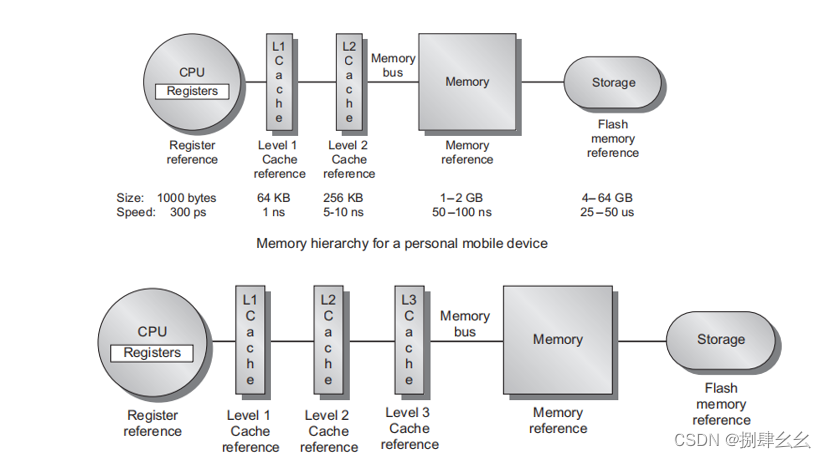

往常的PMD（个人移动设备）的存储结构如下图，都是通过CPU+Cache+Memory+Flash的形式，层级传递

2.缓存相关概念

• 缓存命中----当程序需要在底层次的存储原件里面的数据的时候，发现在比它高层次的存储原件中存在数据，那么程序就不用去访问底层次的存储原件，直接访问高层次的原件，这就叫缓存命中。举个例子：当CPU想获得L4层的主存中的某数据s，却发现在L2Cache有数据s，这就可以直接访问快速的L2层取得数据，这就是缓存命中。
• 缓存不命中：高层中没有想要的数据，只能替换和驱逐高层次的一些块，再去访问。
• 缓存不命中/缺失的三种种类 （1）强制缺失：第一次访问缓存必定不命中，因为第一次缓存里面是空的（2）容量缺失：缓存不能包含程序运行期间所需要的全部块，容量已经满了（3）冲突缺失：多个块映射到一个块中的组中，明明有空位给你缓存你却不要去空位，偏要挤出其他块。

3.缓存组织方式

高速缓存一般被组织成这样的情形：
①高速缓存分为若干个组
②组又分为若干个行
③行包含了数据块、有效位、标记位

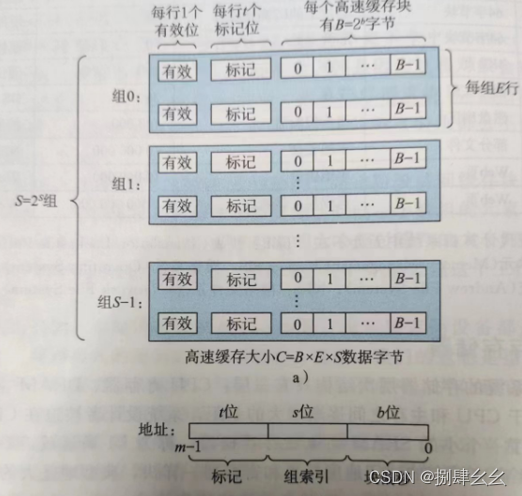

④可以用向量（S，E，B，m）来表示高速缓存的组织情况

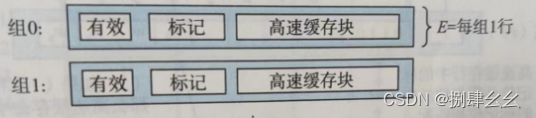

• 直接相联高速缓存：根据每个组的高速缓存行数E, 高速缓存被分为不同的类。每个组只有一行(E = 1)的高速缓存称为直接映射高速缓存。

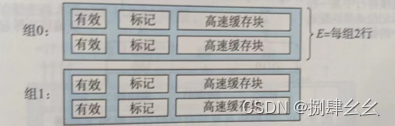

• 组相联高速缓存：直接映射高速缓存很容易出现冲突不命中的情况，因为每个组只有一行。组相联高速缓存放松了这条限制，所以每个组都保存有多于一个的高速缓存行。一个1<E<C/B的高速缓存通常称为E路组相联高速缓存。

• 全相联高速缓存：全相联高速缓存是由一个包含所有高速缓存行的组组成的（只有一个组）


4.Cache回写机制

①两种写入策略

• 写直达：信息被写入缓存的过程中同时写入低一级的存储器的块
• 写回：信息被写入缓存，只有块被替换踢掉的时候才被写回低一级存储器进行更新

②两种写的比较

• 写直达虽然占了很多带宽（通过写缓冲区减少停顿），但是保持了数据一致性，缓存永远是最新的
• 写回策略少带宽，节省功耗，但是在一致性方面有点问题

③写缺失时采用的两种策略

• 写分配：如果写缺失，把写缺失的块缓存进来，然后再进行写命中时的操作（通常跟写回搭配）
• 非写分配：直接修改低一级的存储器（通常跟写直达搭配）

其实说白了还是要保证Cache一致性的问题

5.Cache性能量化

①一些概念

• 缺失率：一次访问存储器缺失的概率
• 缺失数：一条指令缺失的概率
• 相互关系：缺失数 = 缺失率*存储器访问指令数在指令数的占比（IC）
• 命中时间：缓存命中的时间
• 缺失代价：将块从存储器读取到缓存所需要的时间

②重要公式

存储器的平均访问时间 = 命中时间 + 缺失率 * 缺失代价

③6个基本优化方案

根据上述公式提出优化方案：

• 增大块的大小降低缺失率（可能增加冲突缺失，到后面会增加缺失率，也可能增加缺失代价）
• 增大缓存以降低缺失率（延长命中时间，一般采用在片外缓存）
• 提高相联度以降低缺失率（减小冲突缺失，但会延长命中时间）
• 采用多级缓存降低缺失代价（市面处理器基本上就是多级缓存）
• 使读缺失的优先级高于写缺失，以降低缺失代价
• 避免索引期间进行地址转换，以缩短命中时间（跟虚拟内存相关）
